关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1．设备简介以下为爱立信基站设备RBS2202的外观图：PSU：电源供给模块，以湖北联通为例，机柜有四路-48V转24V并行电源供给模块（最大配臵）ECU：电能控制模块，该模块控制所有模块供电，例如：所有散热风扇供电控制，ECU根据温度决定风扇是否启动。
DXU：分配交换单元，实际为基站主控单元，两M接口。
Base frame：底座CDU：合路及分离模块，提供全双工的信号合路，信号分离TRU：收发信模块，射频的调制和解调模块IDM/fans：内部分配模块/及散热风扇，机柜的加电空开面板2．基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种，基本站型除一些特例外基本为CDU_A型2＋2＋2，CDU_C+型2＋2+2以及CDU_C+型4＋4＋4这三种。
以下为这三种配臵的CDU内部结构图（1）CDU_A型2＋2＋2一块CDU_A型包涵两种共四个功能块，两个双工器（Duplexer），两个接收信号分离放大电路（RXDA），TRU1的发射信号经双工器，直接去天线A。
天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口，另一路去TRU2的RXA接口。
同理天线B。
（2）CDU_C+型2＋2+2CDU_C+型包涵一个合路器，一个双工器，两个放大器，一个四路均分器一个两路均分器。
可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器，再去天线A。
同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号，而天线B只提供一路RXB信号，经放大器到HLoutB接口，再通过CDU一根外部连线到HLin接口，最终到达两路均分器。
为TRU1和TRU2提供RXB信号。
（3）CDU_C+型4＋4＋4（两机柜三小区）这是一个用于城区话务忙的一个配臵，其一个小区最多支持四个TRU。

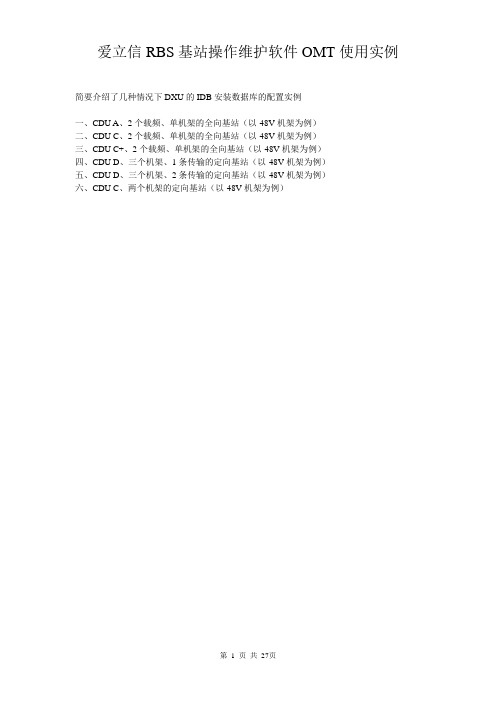

爱立信RBS基站操作维护软件OMT使用实例简要介绍了几种情况下DXU的IDB安装数据库的配置实例一、CDU A、2个载频、单机架的全向基站（以-48V机架为例）二、CDU C、2个载频、单机架的全向基站（以-48V机架为例）三、CDU C+、2个载频、单机架的全向基站（以-48V机架为例）四、CDU D、三个机架、1条传输的定向基站（以-48V机架为例）五、CDU D、三个机架、2条传输的定向基站（以-48V机架为例）六、CDU C、两个机架的定向基站（以-48V机架为例）一、配置CDU A、全向2个载频的基站的IDB安装数据库1、进入OMT软件初始界面，出现如下显示2、点击FILE，选择CREATE IDB3、4、点击CABINET SETUP下的NEW后，出现如下显示5、点击CABINET TYPE下的右边箭头，选择2202（临沂所有的RBS2000基站均是2202型）6、点击POWER SYSTEM下的右边箭头，选择机架对应的电源类型，若是-48V则下面的步骤还有选择PSU对应位置的选项（以下以-48V电源机架为例）CLIMATE SYSTEM的FAN+FILTER是唯一的选项，表示机架是风扇加过滤网的结构7、点击OK，出现如下显示8、点击ANTENNA SECTOR SETUP下的NEW，出现如下显示9、在FREQUENCY下选择GSM 900在CDU TYPE下选择CDU A在DUPLEXER下选择YES在TMA（TOWE MOUNTED AMPLIFIER）下选择NO10、点击OK后，出现如下显示11、重复第8步到第10步，出现如下显示12、再重复第8步到第10步，出现如下显示13、此时OK按钮由虚变实，点击OK，出现如下显示14、点击OK，若先前已用OMT软件读出DXU中的IDB数据，表明已存在IDB数据，则会显示如下（否则不会出现如下显示）15、点击是（Y），出现如下显示16、点击是（Y），出现如下显示17、将最下方的ALL PARAMETERS选中，显示如下18、点击OK，显示如下19、先用鼠标左键点击INSTALLATION DA TA BASE，再用鼠标右键点击同样的地方，显示如下20、在弹出的菜单中选择MODIFY IDB…，显示如下21、左边ACTIVE一列中显示的PSU、TRU是机架现有的配置，右边INACTIVE一列中是可供选择的选项。
移动通信爱立信基站设备2202系列工作原理与维护中文资料（大全）第一篇：移动通信爱立信基站设备2202系列工作原理与维护中文资料（大全）《移动通信爱立信基站设备2202系列工作原理与维护中文资料汇编》光盘主要内容有:本套光盘资料集中了爱立信基站设备最新的资料,适用范围基站代维公司和基站维护人员培训.版本MT 12.55内容主要有一.爱立信RBS2202 基站维护手册中文版(50万字)目录第一章无线系统工作原理及基站维护第一节概述一、收、发信机架(单机架)1、信道单元2、接收机多路耦合器(MC)3、信号场强接收盘(SR)4、参考振荡器(ROU)5、信道测试盘(CT)6、功率监测单元(PMU)7、控制信道备用倒换单元(CCRS)8、配线单元(DBU)9、电源配线(PCB)二、交换机与无线信道接口机架1、MSC和基地站间的数据传输2、MSC和BS间的话音传输3、交换机和无线信道间接口(ERI)4、扩充模块组(EMG)三、电源第二节、ＧＳＭ系统结构1．系统的组成2．交换网路子系统（ＮＳＳ）3．无线基站子系统（ＢＳＳ）第三节、ＢＴＳ结构第四节、ＢＴＳ的配置及分类第五节、ＢＴＳ的测试指标一、预测模型的影响及其优化二、环境变化及其优化三．网络扩建及其优化第二章、RBS200数字移动基站的原理和维护第一节.RBS200基站系统的总体结构一、BSC完成以下功能：二、RBS是指TRI与BTS的合成物。
三、三个概念：四、TG与小区的关系：第二节、RBS200的硬件结构（一）、TRI机框所包含的设备用于基站设备和基站控制器之间的通信（二）、TRXD机框包含：TRXCONV（电源转换器）、TRXC单元、收信机RRX、信号处理器SPU。
（三）、RTX机框被设计成可用于安装多达4个TX，每个发射机的输出功率为可调的（四）、TM/PSU机框包含定时模块连接板（TMCB）、定时模块（TU）、告警采集单元(ACU)。
第三节、RBS200工作原理1．BSC与TRI之间的通信2．CLC链传送的信号如下：3、BSC与TRX之间的信令4、基站控制器第四节、BSC的功能介绍1、对TRI的控制2、另一方面是对各收发信机设备的控制3、小区的ACTIVE/HALTED、小区数据管理4、对MS的控制5、BSC的结构介绍6、码型变换与速率适配单元(TRAU)7、TRAU原理图8．TRAU机箱的时隙分配9、TRH－收发信机控制器LAPD信令10、LAPD信令的几种格式：11.用于200基站时的信令压缩第五节.RBS200简介10、LAPD信令的几种格式：11.用于200基站时的信令压缩第五节、RBS200简介1.TRI的原理2.RTT工作原理3、话音信号流程4、控制信息流程5、定时信号流程第六节、RBS200故障处理流程第六节、RBS200的故障处理流程1：故障定位2：故障解决3：观察及事后处理4、主要硬件故障的处理过程5、故障代码第三章、RBS2000基站的工作原理1、RBS2000系列基站概述2、RBS2000系列基站设备特点3、RBS2000系列基站设备的具体分类4.BSS（CME20系统中的基站部分）5.TRAU原理时隙分配6.TRH单元LAPD信令的基本构成7.A-BIS接口的PCM时隙分配8.A-BIS接口PCM的分配过程图9.PCM定时信号的提取和产生过程第一节、话音信号流程：1、控制信息流程2、定时信号流程第二节基站系统情况1.RBS 2000和RBS 200功能与模块的比较2.RBS2000收发信机LAPD信令介绍3.Local bus system4、总线系统5.从A-bis 接口传过来的语音及信令6、A-bis接口传输分配6．1没有采用压缩时的时隙分配图6．2采用压缩时的时隙分配图第四章 RBS2000各单元的工作原理 1.IS CONF数据2、CON、TRU与DCP的定义（IS右侧）：3、IS内部的连接4、MOCON5,定义CON的连接6、MODP7.RBS2000中的MO定义： 6.DXU中的MO7.RBS2000软件处理过程 8.关于MO的几种状态解释第一节RBS2000基站的工作原理信号流程1合成和分配单元（CDU）2.DXU是RBS2000的中央控制单元，3.DXU中的MO 4．4 RBS2000软件处理过程5.RBS2000的软件介绍6.软件的下载过程；7.什么是IDB？ 8.关于RU模式：9.Local configuration(关于本地配置)10.什么情况下要用Y-CABLE？ 11.TG与CELL的关系： 12.练习题RBS2000 13.练习答案第二节.BTS系统测试 1.测试之前先启动RBS，2、检查PSU、ECU、BFU、CDU3、检查实际安装的硬件与IDB是否相符4、AC电压测试5、按上述步骤进行其它PSU的检查 *POWER COM LOOP6、接回AC，确信各个机架仍可以在AC供电下正常工作。
爱立信B T S操作维护手册使用人群：相关设备维护人员使用设备：爱立信RBS2202及配套电源设备版本说明：本手册为第一版，以后会随着设备变更、技术要求变更或维护作业项目的变更而进行修改，推出新版本。
参考文献：爱立信《GSM SYSTEM SURVEY》《RBS2202 OPERATION MANUAL》第一章爱立信移动基站维护 (3)一、GSM的系统结构 (3)二、RBS 2000 的子系统 (4)（一）、RBS 2000的几种总线 (4)（二）、DXU（DISTRIBUTION SWITCH UNIT） (4)（三）、TRU (5)（四）、COMB (5)（五）、合成和分配单元（CDU） (6)（六）、电源的控制单元（ECU） (6)三、CDU的应用 (7)四、TEI值 (9)五、软件下载 (9)六、IDB版本介绍 (10)七、常见安装故障 (11)八、基站故障检测及硬件更换流程 (11)（一）检测 (11)（二）硬件更换 (12)第二章二级告警故障处理方法 (13)一、分级接收告警的处理步骤 (13)二、SWR limits exceeded告警的处理步骤 (13)三、Main fail (External Power Source Fail)的处理步骤 (13)四、RXDA A/B amplifier current fault告警的处理步骤 (13)五、RX cable disconnected告警的处理步骤 (13)六、Climate sensor fault,System voltage sensor fault A/D converter fault告警 (13)第三章移动基站电源系统维护 (14)一、移动基站电源系统的地位及组成 (14)二、目前武汉移动基站电源系统主要设备及厂家 (15)（一）、交流配电箱 (15)（二）、整流器 (15)（三）、蓄电池组 (16)（四）、直流配电箱（墙挂式） (21)三、主要硬件的更换步骤 (21)（一）、避雷器的更换 (21)（二）、整流模块的更换 (21)（三）、监控模块的更换 (21)四、主要应急问题的处理 (22)（一）、在市电停时用油机(指柴油发电机)发电步骤 (22)（二）、在市电来时停油机(指柴油发电机)步骤 (22)第四章基站维护作业计划表 (22)第一章 爱立信移动基站维护一、GSM 的系统结构MSC （Mobile-services Switching Center ）：移动业务交换中心⏹MSC 是GSM 系统的核心。
