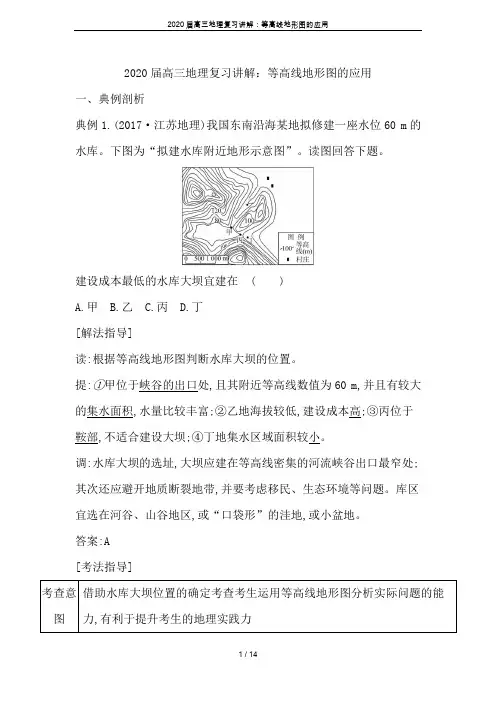

2020届高三地理复习讲解：等高线地形图的应用一、典例剖析典例1.(2017·江苏地理)我国东南沿海某地拟修建一座水位60 m的水库。
下图为“拟建水库附近地形示意图”。
读图回答下题。
建设成本最低的水库大坝宜建在( )A.甲B.乙C.丙D.丁[解法指导]读:根据等高线地形图判断水库大坝的位置。
提:①甲位于峡谷的出口处,且其附近等高线数值为60 m,并且有较大的集水面积,水量比较丰富;②乙地海拔较低,建设成本高;③丙位于鞍部,不适合建设大坝;④丁地集水区域面积较小。
调:水库大坝的选址,大坝应建在等高线密集的河流峡谷出口最窄处;其次还应避开地质断裂地带,并要考虑移民、生态环境等问题。
库区宜选在河谷、山谷地区,或“口袋形”的洼地,或小盆地。
答案:A[考法指导]典例2.5月初,几位“驴友”到我国东南部某山区旅游。
下图为该山区地形示意图,图中①~⑥处为露营和观景的备选地点。
读图回答(1)~(2)题。
(1)最适宜作为露营地的是 ( )A.①B.②C.③D.④(2)最适宜观日出的地点是 ( )A.③B.④C.⑤D.⑥[解法指导]读:根据指向标可以判断,图示右下方位为东方。
提:(1)①处靠近河岸,5月份我国东南部地区进入雨季,易发生洪水,威胁人员安全;②地位于山坡,等高线稀疏,地势平坦开阔,距河流有一定的距离,不易受洪水威胁且取水方便;③地位于陡崖下部,易受落水和落石影响;④地位于山顶附近,风力较大,不安全,夜晚气温低。
(2)观日出要尽量选择在无障碍的地区,③地位于陡崖下部,其东侧有山脊阻挡;④位于山顶西侧,受山顶阻挡;⑤东侧有最高山峰阻挡;⑥位于山峰东侧,东部视野开阔,利于观日出。
答案:(1)B (2)D思:观日出的地点要注意两点,一是日出方向——东方;二是向东是否有障碍物阻挡。
[考法指导]二、知识归纳1.选点2.选线3.选面三、跟踪训练(2019·黑龙江省哈尔滨六中检测)下图为某风景区等高线地形图,读图完成1~2题。
课时3等高线地形图的应用1．等高线地形图与河流(1)根据等高线的形状和疏密判断水系、水文特征判断水系特征①山地常形成放射状水系；②盆地常形成向心状水系；③山脊常形成河流的分水岭(山脊线)；④山谷常有河流发育(山谷线)；⑤等高线穿越河谷时向上游弯曲，等高线在山脊处向低处弯曲判断水文特征①等高线密集的河谷，流速大、水能资源丰富，在陡崖处形成瀑布；②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关；③河流流出山口处常形成冲积扇(洪积扇)(2)判断河流流向、流域面积及水库储水面积判断流向由海拔高处流向低处。
发育于河谷，河流流向与等高线凸出方向相反判断流域面积根据山脊线作为河流的分水岭，确定河流的流域范围，估算流域面积判断水库储水面积找到最高水位的海拔，根据此海拔等高线围绕的范围，估算其面积思考坡面径流流向与等高线有怎样的关系？答案坡面上的径流流向与等高线垂直并指向海拔低处。
2．等高线地形图与气候判断气候特征气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素分析判断气候差异气温差异求出高度差，再用气温垂直递减率0.6 ℃/100 m计算温度差，地势越高气温越低降水差异迎风坡降水多于背风坡光照差异阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡3.等高线地形图与人类活动(1)选点点的类型区位要求水库坝址：①选在两侧等高线密集的河流峡谷出口最窄处，理由是该处筑坝工程量小、造价低、库区容水量大；②应避开喀斯特地貌区、地质断裂带，并考虑移民、生态环境等问题。
库区：宜选在河谷、山谷地区，或“口袋”形的洼地或小盆地，以保证有较大的集水面积和库容港口①应建在等高线稀疏、等深线密集的海湾地区，避开含沙量大的河流，以免引起航道淤塞；②要建在经济发达、腹地广阔的地区。
图中丙处筑港最佳，理由是：丙在海湾内，可避风浪；且等深线较密集，水深；陆上地势平坦开阔，利于建港宿营地①应避开河谷、河边，以防暴雨造成的山洪暴发；②避开陡坡、陡崖，以防崩塌、落石造成伤害；③应选在地势较高的缓坡或较平坦的鞍部宿营。
第3课时等高线地形图的应用学习目标1.根据区域等高线地形图，分析某区域的地形、河流、气候特征等。
2．根据等高线地形图，进行有关计算和判断，解决各种实际问题。
3．运用等高线地形图进行点、线、面生产布局，提升综合思维能力和地理实践力。
必备知识梳理1．等高线地形图与河流[特别提醒](1)等高线与山脊线或山谷线垂直相交。
山脊线为流域的分水线，山谷线为河流的集水线。
(2)坡面径流的流向与等高线垂直且由高处流向低处。
2．等高线与点状地理事物的区位(1)水库坝址①坝址应选在等高线密集的河流_出口最窄处，因为该处筑坝工程量小且河流落差大；②库区宜选在河谷、山谷地区，或“口袋”形的_或_，以保证有较大的集水面积和库容。
(2)疗养院疗养院应建在地形坡度较缓(等高线稀疏)、向阳、背山面水(河、湖、海)、_宜人、空气_，且有_线通过，交通便利的地方。
(3)宿营地①宿营地应避开_、河岸，以避开暴雨造成的山洪；②避开_、_，以防崩塌、落石造成伤害；③应在地势较高的缓坡或较平坦的_宿营。
(4)港口港口应建在等高线_、等深线_的海湾地区，最好是陆域_、水域深阔的_海湾，避开含沙量大的河流，以免引起航道泥沙淤塞。
(5)气象站气象站应建在地势较_、坡度适中、_开阔的地方。
3．等高线与线状地理事物的区位(1)公路、铁路线公路、铁路线一般要求建在坡度平缓的地方，尽量与等高线_，缩短线路，尽量少占农田，少建桥梁，避开_、_；通往山顶的公路呈“之”字形弯曲，以减小坡度。
(2)引水路线在选择引水路线时，首先考虑水从高处往低处流这一特性，再结合距离的远近确定较合适的引水路线。
(3)输油、输气管道路线要尽可能_，尽量避免通过山脉、大河等，以降低施工难度和建设成本。
4．等高线与面状地理事物的区位(1)农业生产布局根据等高线地形图反映出来的地貌类型、地势起伏、坡度陡缓状况，结合气候和水源条件，因地制宜提出农、林、牧、渔业布局方案。
例如：平原宜发展_，山区宜发展_、_。
等高线地形图的应用(1)确定水库及坝址的位置。
要考虑是否需要移民、水分是否充足等。
在不考虑地质等条件下，水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，这些地区不仅库容大，而且有较大的集水面积。
坝址应选在河流流出洼地呀小盆地河道最窄处。
(2)确定铁路、公路线。
一般情况下，利用有利的地形地势，选择坡度较缓、线路平稳、距离较短、弯道较少的线路为好。
一般在两条等高线之间绕行，只有必要时才可穿过一二条等高线;尽量少通过河流、少建桥梁;避免通过沼泽、断崖等。
(3)工业区位的选择。
工业区位的确定要从多方面进行分析：从经济效益考虑，要尽量接近原料、燃料、水源等资源产地，有便利的交通条件和销售市场。
化工厂、炼油厂等既污染水源，又污染大气，所以要选择河流下游，常年主导风的下风向或当地最小风频风向的上风向;产生固体废气物的工厂应远离居民区和农田，并且也要结合地质地形条件，宜放在地基坚实，等高线间距较大的地形平坦开阔的地方;若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点。
(4)农业生产布局。
根据等高线地形图反映的地形类型、地势起伏、坡度缓急，结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案。
如：开辟梯田，应选择坡度和缓、有灌溉水源及附近修建水库后，未被淹没的地方等。
(5)判读分析与地形有关的地理知识。
分析某地气候特点，应结合该地地理纬度、地势高低起伏、山脉走向、阴、阳坡、距离海洋远近等条件进行综合分析。
(6)判断水系水文特征。
水系特征：山地常形成放射状不系;盆地常形成向心状水系;山脊形成河流的分水岭(山脊处等高线弯曲最大点的连线);山谷常有河流发育，等高线穿越河谷时向上游方向弯曲，即河流流向与等高线凸出方向相反。
水文特征：等高线密信的河谷，河流流速大，陡崖处有时形成瀑布;河流的流量还与流域面积(集水区域面积)和流域内降水量(内流区域的融冰或融雪量)有关;河流流出山口常形成冲积扇。
等高线地形图的判读一.绝对高度和相对高度1.绝对高度：指的是海拔，指地面某个地点高出海平面的垂直距离。
图中甲点的绝对高度为2500米，乙点的绝对高度为1000米，丙点的绝对高度为1800米，丁点的绝对高度为-500米。
2.相对高度：指地面某个地点高出另一个地点的垂直距离。
图中甲乙的相对高度为1500米，乙丙的相对高度为800米，丙丁的相对高度为2300米。
二.等高线地形图1.定义：地图上高程相等的各相邻点所连成的闭合曲线。
3.地形部位【补充】示坡线—为垂直于等高线的短线，且由海拔高处指向低处。
3.特殊地形的等高线地形图（1）火山口等高线地形图：火山口它通常位于火山的顶端，是一个圆形洼地。
①示坡线表示②数值表示（2）冲积扇地形图：冲积扇像个大的山脊，但在河流经过的地方，又可以看到小的山谷。
（3）沙丘等高线地形图：沙丘是在风力作用下由沙粒聚成的沙堆。
迎风坡凸而平缓，背风坡凹而较陡。
（4）风蚀蘑菇等高线地形图：在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
（5）峡谷等高线地形图：两山脊间的狭窄部分，是修建水库的最好选址。
（6）岱崮地貌等高线地形图：在等高线地形图中崮顶等高线稀疏，外围为陡崖（等高线上标有示坡线），向山麓过渡等高线由密集变稀疏。
（7）地上河等高线地形图：在地上河等高线图中表现为河道整体部分等高线向低海拔处凸出，而河床处等高线则向高海拔处凸出。
（8）梯田等高线地形图：表现为梯田田埂处等高线较密，田面平坦，等高线稀疏。
等高线平行，稀疏分组明显，海拔较低，等高距较小。
4.两条等高线之间闭合处等高线高度的确定如果两个点的海拔范围都是一个范围，则应先把两点的数值范围用大于号或小于号排列，然后同是大于号或小于号的基础上，对角相减就能得到两点的相对高度范围，如下图：300米＜A＜400米，100米＜B＜200米，则100米＜A-B＜300米。
5.陡崖处高度的计算方法首先从图中读出在陡崖处重合的等高线中最大值(H)、最小值(H)、等高距d和重合的等高线的条数n。
一、相对高度和绝对高度（海拔）地面某个地点高出海平面的垂直距离，叫海拔也叫绝对高度，如图中的甲地海拔为1500米；某个地点高出另一地点的垂直距离，叫做相对高度，如图中甲地高出乙地1000米。
二、等高线地形图（一）等高线的基本特征①等高线是高度相等的点的连线;②同线等高，同一条等高线上的各点等高;③等高距全图一致：等高距指两条相邻等高线之间的高度差;④等高线是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合⑤根据等高线疏密，判断坡度陡缓：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡⑥除了陡崖，不同海拔高度的等高线不相交，不重合，不分支。
(1)山头与洼地♦山头:曲线内高外低,示坡线向外♦洼地:曲线内低外高,示坡线向内(2)山脊与山谷凸低为脊（中间高两侧低）凸高为谷（中间低两侧高）(3)鞍部：两个山头间的低凹处，一般也是两个山脊和两个山谷的会聚处。
(4)悬崖悬崖:多条等高线会合重叠在一起。
强调：分水线与集水线●雨水垂直于等高线、向下坡方向流淌。
因此，山脊线成为分水线、山谷线成为集水线。
●一系列山脊线可作为汇水范围的边界线。
附）陡崖高度的计算陡崖的判断：该图中崖顶高度、崖底高度和相对高度各是多少？相对高度与等高距之间的关系：（n-1) ×等高距≤h＜(n+1)×等高距1、根据等高线疏密，判断坡度陡缓：等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡2、等高线的数值由中心向四周降低，表示为山地或丘陵3、等高线的数值由中心向四周升高，表示为盆地4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线6、相邻两个小山顶之间呈马鞍型的低地部位为鞍部，也叫垭口7、两组山脊等高线对垒，中间是一道比较狭窄而低平的河谷或谷地，表示为峡谷8、判断两点间可否通视，可通过绘制地形剖面图判断(打出图3)9、除陡崖外，等高线是不能相交的（三）判读等高线的数值特征1、计算两点的相对高度和温度差读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差（每升高100m，气温下降0.6℃）2、判别局部小范围闭合等高线的高度如不在正常范围内，则判别规律为“低于低值，高于高值”，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰，a剖面线法相邻的两条等值线之间的闭合等值线，其内部数值可以通过类似作“地形剖面图”的方法，看数值曲线变化趋势来判断其数值范围。
