调节阀及放空放净配管规定

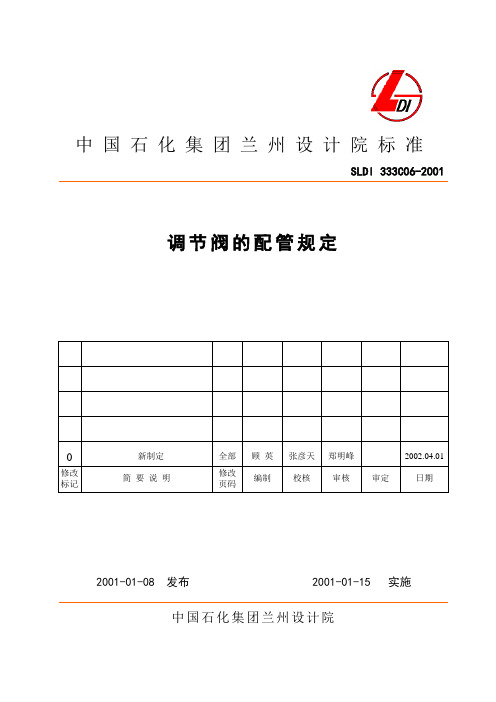

中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院调节阀的配管规定目录第一章总则第二章调节阀的配管附图1－1 调节阀安装实例“A”（用于非蒸汽系统）附图1－2 调节阀安装实例“B”（用于旁路标高超过1.8m的非蒸汽系统）附图1－3 调节阀安装实例“C”（用于非蒸汽系统）附图1－4 调节阀安装实例“D”（用于非蒸汽系统）附图1－5 调节阀安装实例“E”（底部进口的角形调节阀）附图1－6 调节阀安装实例“F”（侧向进口的角形调节阀）附图1－7 调节阀安装实例“G”（仅用于蒸汽系统）附图1－8 调节阀安装实例“H”（仅用于蒸汽系统）附图1－9 调节阀安装实例“I”（仅用于蒸汽系统）附图1－10 气动偏心旋转调节阀图例附图1－11 凸轮挠曲阀（Ⅱ）图例附图1－12 气动蝶阀图例附表1－1 调节阀组参考尺寸表工作规定调节阀的配管规定中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共8 页第一章总则第1.0.1条本规定适用于石油化工装置中所有调节阀的配管设计。

第1.0.2条调节阀的配管设计除执行本规定外尚应符合有关配管材料等级设计规定。

第二章调节阀的配管第一节调节阀的布置第2.1.1条调节阀应布置在地面、楼面或操作平台上便于操作和检修的地方。

第2.1.2条调节阀应尽可能靠近其关联的设备。

第2.1.3条在调节阀的布置设计中应考虑核对调节阀组件的尺寸（如膜头的高度和宽度），以保证调节阀所需的空间和指示仪表及操作的正常位置。

如有手轮，还应考虑其方位。

第2.1.4条调节阀布置的典型间距见图2.1.4。

一、调节阀膜头边缘和邻近障碍物最小净距为200mm。

二、调节阀膜头或切断阀阀杆（对明杆式闸阀按全开考虑）和邻近设备之间的最小维修通道为900mm。

目次1 总则1.1 范围1.2 引用标准2 设计原则2.1 一般要求2.2 安装位置3 安装要求3.1 调节阀的布置3.2 调节阀布置的间距3.3 调节阀组直径的确定3.4 调节阀组的配管附录A调节阀组的布置附录B调节阀的安装尺寸1 总则1.1 范围1.1.1 本标准规定了调节阀布置的一般要求和安装位置的要求，并对调节阀的安装要求和布置方案的适用性作了规定。

1.1.2 本标准适用于石油化工工艺装置用气动调节阀的配管设计；电动、液动调节阀，可参照执行。

1.2 引用标准使用本标准时，应使用下列标准最新版本。

SH 3012 《石油化工管道布置设计通则》2 设计原则2.1 一般要求2.1.1 在布置调节阀时，应执行SH 3012中有关气动调节阀的布置规定。

2.1.2 调节阀的安装位置应满足工艺流程设计要求，并应尽量靠近与其有关的一次指示仪表，尽量接近测量元件位置，便于在用旁路阀手动操作时能观察一次仪表。

2.1.3 调节阀应尽量正立垂直安装于水平管道上，只有在特殊情况下才可以水平或倾斜安装，但须加支撑。

对于气动偏心旋转调节阀，其执行机构可根据需要在四象限内自由安装。

2.2 安装位置2.2.1 调节阀应布置在地面、楼面或操作平台上便于安装、维修和操作的地方。

2.2.2 调节阀尽可能靠近其相关联的设备。

2.2.3 调节阀应安装在环境温度不高于60 ℃，不低于 -40 ℃的地方。

2.2.4 调节阀应安装在离振动源较远的地方。

2.2.5 遥控阀、自动调节阀及其控制系统的安装位置应尽量避开火灾危险和火灾的影响。

3 安装要求3.1 调节阀的布置3.1.1 在调节阀的布置设计中应考虑核对调节阀组件的尺寸（如操纵器的高度和宽度），以保证调节阀所需的空间和指示仪表及操作的正常位置。

如有手轮，还应考虑其方位。

3.1.2 调节阀组垂直于地面安装时，调节阀接管直径不小于DN25时，应把调节阀安装在旁路的下方或旁路相同标高；调节阀接管直径小于DN25时，调节阀可安装在旁路的上方、下方或与旁路相同标高，当调节阀安装在旁路上方时，旁路上应装排液阀。

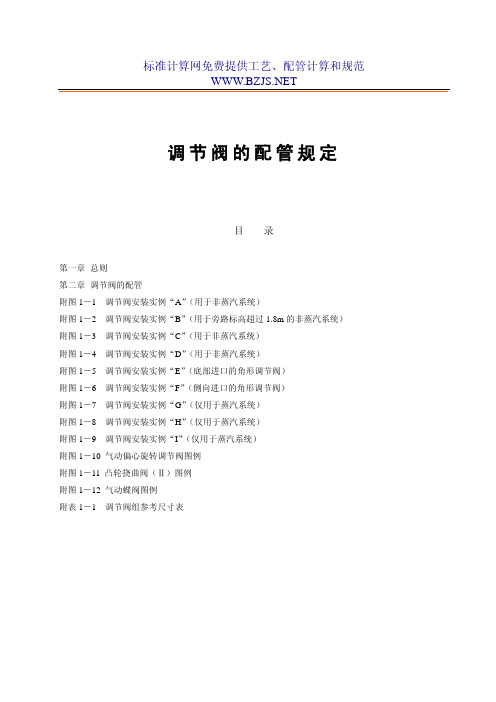

目录第一章总则第二章调节阀的配管附图1－1 调节阀安装实例“A”（用于非蒸汽系统）附图1－2 调节阀安装实例“B”（用于旁路标高超过1.8m的非蒸汽系统）附图1－3 调节阀安装实例“C”（用于非蒸汽系统）附图1－4 调节阀安装实例“D”（用于非蒸汽系统）附图1－5 调节阀安装实例“E”（底部进口的角形调节阀）附图1－6 调节阀安装实例“F”（侧向进口的角形调节阀）附图1－7 调节阀安装实例“G”（仅用于蒸汽系统）附图1－8 调节阀安装实例“H”（仅用于蒸汽系统）附图1－9 调节阀安装实例“I”（仅用于蒸汽系统）附图1－10 气动偏心旋转调节阀图例附图1－11 凸轮挠曲阀（Ⅱ）图例附图1－12 气动蝶阀图例附表1－1 调节阀组参考尺寸表第一章总则第1.0.1条本规定适用于石油化工装置中所有调节阀的配管设计。

第1.0.2条调节阀的配管设计除执行本规定外尚应符合有关配管材料等级设计规定。

第二章调节阀的配管第一节调节阀的布置第2.1.1条调节阀应布置在地面、楼面或操作平台上便于操作和检修的地方。

第2.1.2条调节阀应尽可能靠近其关联的设备。

第2.1.3条在调节阀的布置设计中应考虑核对调节阀组件的尺寸（如膜头的高度和宽度），以保证调节阀所需的空间和指示仪表及操作的正常位置。

如有手轮，还应考虑其方位。

第2.1.4条调节阀布置的典型间距见图2.1.4。

一、调节阀膜头边缘和邻近障碍物最小净距为200mm。

二、调节阀膜头或切断阀阀杆（对明杆式闸阀按全开考虑）和邻近设备之间的最小维修通道为900mm。

图2.1.4 调节阀布置的典型间距第二节调节阀的配管第2.2.1条调节阀安装图中的管件应根据管道等级规定选用。

第2.2.2条在附图中，当安装尺寸线标有“X”记号时为管件接管件的尺寸，要校核调节阀膜头与附近阀门或管道之间是否有足够的净距。

第2.2.3条除法兰连接的调节阀外，对其它型式连接的调节阀在配管中应考虑调节阀的拆卸。

阀门（闸阀）、呼吸阀、调节阀、安全阀布置设计安装要求及规范1、阀门安装的一般要求是什么？阀门安装的一般要求、最适宜的安装高度、水平管道上阀门、阀杆方向如下：（1）阀门应设在容易接近、便于操作、维修的地方。

成排管道（如进出装置的管道）上的阀门应集中布置，并考虑设置操作平台及梯子。

平行布置管道上的阀门，其中心线应尽量取齐。

手轮间的净距不应小于10Qmm，为了减少管道间距，可把阀门错开布置；（2）经常操作的阀门的安装位置应便于操作，最适宜的安装高度为距离操作面1．2m上下。

当阀门手轮中心的高度超过操作面2m时，对于集中布置的阀组或操作频繁的单独阀门以及安全阀应设置平台，对不经常操作的单独阀门也应采取适当的措施（如链轮、延伸杆、活动平台和活动梯子等）。

链轮的链条不应妨碍通行。

危险介质的管道和设备上的阀门，不得在人的头部高度范围内安装，以免碰伤人头部，或由于阀门泄漏时直接伤害人的面部；（3）隔断设备用的阀门宜与设备管口直接相接或靠近设备。

与极度危害、高度危害的有毒介质的设备相连接管道上的阀门，应与设备谷口直接连接，该阀门不得使用链轮操纵；（4）事故处理阀如消防水用阀、消防蒸汽两阀等应分散布置，且要考虑到事故时的安全操作。

这类阀门要布置在控制室后。

安全墙后、厂房门外、或与事故发生处有一定安全距离的地带；以便发生火灾事故时，操作人员可以安全操作；（5）除工艺有特殊要求外，塔、反应器、立式容器等设备底部管道上的阀门，不得布置在裙座内；（6）从干管上引出的水平支管的切断阀，宜设在靠近根部的水平管段上；（7）升降式止回阀应安装在水平管道上，立式升降式止回阀应安装在管内介质自下而上流动的垂直管道上。

旋启式止回阀应优先安装在水平管道上，也可安装在管内介质自下而上流动的垂直管道上；底阀应安装在离心泵吸人管的立管端；为降低泵出口切断阔的安装高度，可选用蝶形止回阀；泵出口与所连接管道直径不一致时，可选用异径止回阀；（8）布置在操作平台周围的阀门的手轮中心距操作平台边缘不宜大于450mm，当阀杆和手轮伸入平台上方且高度小于 2m 时，应使其不影响操作人员的操作和通行；（9）地下管道的阀门应设在管沟内或阀井内，必要时，应设阀门延伸杆。

设计标准SEPD 0401-2001实施日期 2001年10月25日中国石化工程建设公司放空、放净配管设计规定第 1 页共 6 页目 次1 总则2 一般规定3 放空、放净管的安装4 管道上放空、放净口的尺寸5 放空、放净管端部连接型式1 总则1.1 范围本规定适用于石油化工装置的管道和容器设备上的放空、放净配管设计。

本规定不适用于机械设备本体、非金属容器设备及管道、埋地管道上的放空、放净配管设计。

1.2 工程设计有特殊要求和规定时，应按工程规定进行设计。

2 一般规定2.1 除PID 中要求放空、放净外，在管道布置中形成的高、低点，应根据操作和 维修的需要设置高点放空、低点放净。

但公称直径小于或等于40mm 的管道，可不设高点放空。

2.2 氢气管道上不宜设置高点放空、低点放净。

2.3 对全厂性的工艺、冷凝水和水管道（非埋地管），在历年最冷月份平均温度高于0℃的地区,应少设低点放净;低于或等于0℃地区,应在适当位置设低点放净。

2.4 全厂性管道的低点放净如允许直接排放时，可在主管底部接出短管加法兰盖密封。

2.5 公用物料管道的末端应设置低点放净口，以利于放净和吹扫。

2.6 蒸汽主管（干管）的放净设施应包括分液包、切断阀和疏水阀。

2.7 允许向大气排放的非可燃气体放空管高度应符合下列规定：2.7.1 容器设备或管道上的放空管口应高出邻近的操作平台面2m以上；2.7.2紧靠建、构筑物或其内部布置的容器设备或管道的放空管口应高出建、构筑物最高层楼面、操作平台2m以上。

2.8 安全泄压装置的出口介质允许向大气排放时，放空管应按下列要求布置：2.8.1 放空管口不得朝向邻近设备或有人通过的地区；2.8.2 放空管口的高度应高出以安全泄压装置为中心、半径为8m范围内的最高操作平台3m.2.9 对有毒、可燃介质应按工程规定引至指定的收集系统、火炬系统或放空场所。

当几根支管合并成一根集合管向总管排放时,集合管的截面积应不小于几根支管截面积之和。

调节阀安装要求一、一般要求1、调节阀宜垂直、正立安装在水平管道上。

公称通径DN≥80mm的调节阀，其阀前后管道上应设有永久性支架。

2、调节阀安装位置应方便操作和维修。

必要时应设置平台。

3、调节阀组配管应组合紧凑，便于操作、维修和排液。

4、调节阀的上、下部分应留有足够的空间，以便在维修时取下执行机构和阀内件以及阀的下法兰和堵头。

5、调节阀用于高粘度、易结晶、易汽化以及低温流体时，应采取保温和防冻措施。

6、调节阀使用环境温度一般不高于60℃，不低于－40℃的场合。

7、当阀安装在有振动场合时，应考虑防振措施。

8、凡未装阀门定位器的调节阀，膜头上应安装指示控制信号的小型压力表。

9、调节阀用于含有悬浮物和粘度较高流体时，应配冲洗管线。

10、调节阀安装时应注意使介质按阀体标定箭头方向流过。

11、调节阀应先检查校验，并在管道吹扫后安装。

二、调节阀旁路1、下列情况应设置旁路：腐蚀性流体；严重磨损阀内件的场合；其它重要场合，例如锅炉给水调节阀。

2、下列情况可不设置旁路；清净流体；公称通径DN＞80mm的场合；调节阀发生故障或检修时，不致引起工艺事故的场合；工艺过程不允许或无法利用旁路阀操作的场合。

例如：紧急联锁放空阀以及浆状和易结晶的流体等。

3、调节阀连接形式应符合制造厂产品说明用书的规定。

4、调节阀渐扩（缩）管同心和偏心渐扩（缩）管，宜选用偏心渐扩（缩）管。

5、调节阀配管和配线（1）调节阀的配管和配线方案应满足调节系统的要求。

（2）调节阀配管宜采用φ6×1紫铜管或PVC护套紫铜管，大膜头调节阀和气动闸阀宜采用φ8×1紫铜管或带PVC护套紫铜管。

（3）防爆区域内调节阀配用的电气部件的配线应符合《爆炸和火灾危险场所电力装置设计规范》的有关规定。

6、调节阀用压缩空气压力等级应符合产品说明书的要求。

压缩空气的质量应符合国家标准《工业自动化仪表气源压力范围和质量》的要求。

7、自力式调节阀安装注意事项（1）带指挥阀的压力式压力调节阀，阀前应安装过滤器。

中国石化集团兰州设计院标准SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院放空与放净配管设计规定目录第一章总则第二章放空、放净配管设计一般规定第三章放空、放净管的安装工作规定中国石化集团兰州设计院SLDI 333C06-2001实施日期:2001-01-15 第 1 页共 6 页放空与放净配管设计规定第一章总则第1.0.1条本规定适用于石油化工装置的管道和设备上的放空、放净配管设计。

第1.0.2条本规定不适用于机泵类设备本体上的放空、放净配管设计。

机泵类设备的放空、放净配管应按制造厂有关技术要求和规定进行设计。

第1.0.3条本规定不适用于非金属设备和管道上的放空、放净配管设计。

第1.0.4条本规定不适用于埋地管道。

第1.0.5条工程设计有特殊要求和规定时，应按工程规定进行设计。

第二章放空、放净配管设计一般规定第2.0.1条管道系统由于进行水压试验、气压试验和吹扫清洗时需要增设的临时高点放空、低点放净由施工单位根据实际需要设置。

高点放空可不设置阀门，但应采用丝堵、管帽或盲法兰密闭。

低点放净宜设置阀门便于操作。

第2.0.2条进行气压试验的管道不设高点放空。

第2.0.3条管径小于DN40的管道不设高点放空。

第2.0.4条氢气管道上不宜设置高点放空和低点放净。

第2.0.5条调节阀组上的放净口应按《调节阀配管规定》的要求进行设计。

可选用本规定图3.0.12中放净口型式。

第2.0.6条疏水阀组上的放净口应按《疏水阀配管规定》和《蒸汽凝水捕集管设计规定》的要求进行设计。

可选用本规定图3.0.12中放净口型式。

第2.0.7条对全厂性的工艺、冷凝水和水管道（非埋地管），在历年一月份平均温度高于0℃的地区，应少设低点放净；低于或等于0℃地区，应在适当位置设低点放净。

设计标准SEPD 0401-2001实施日期 2001年10月25日中国石化工程建设公司放空、放净配管设计规定第 1 页共 6 页目次1 总则2 一般规定3 放空、放净管的安装4 管道上放空、放净口的尺寸5 放空、放净管端部连接型式1 总则1.1 范围本规定适用于石油化工装置的管道和容器设备上的放空、放净配管设计。

本规定不适用于机械设备本体、非金属容器设备及管道、埋地管道上的放空、放净配管设计。

1.2 工程设计有特殊要求和规定时，应按工程规定进行设计。

2 一般规定2.1 除PID中要求放空、放净外，在管道布置中形成的高、低点，应根据操作和维修的需要设置高点放空、低点放净。

但公称直径小于或等于40mm的管道，可不设高点放空。

2.2 氢气管道上不宜设置高点放空、低点放净。

2.3 对全厂性的工艺、冷凝水和水管道（非埋地管），在历年最冷月份平均温度高于0℃的地区,应少设低点放净;低于或等于0℃地区,应在适当位置设低点放净。

2.4 全厂性管道的低点放净如允许直接排放时，可在主管底部接出短管加法兰盖密封。

2.5 公用物料管道的末端应设置低点放净口，以利于放净和吹扫。

2.6 蒸汽主管（干管）的放净设施应包括分液包、切断阀和疏水阀。

2.7 允许向大气排放的非可燃气体放空管高度应符合下列规定：2.7.1 容器设备或管道上的放空管口应高出邻近的操作平台面2m以上；2.7.2紧靠建、构筑物或其内部布置的容器设备或管道的放空管口应高出建、构筑物最高层楼面、操作平台2m以上。

2.8 安全泄压装置的出口介质允许向大气排放时，放空管应按下列要求布置：2.8.1 放空管口不得朝向邻近设备或有人通过的地区；2.8.2 放空管口的高度应高出以安全泄压装置为中心、半径为8m范围内的最高操作平台3m.2.9 对有毒、可燃介质应按工程规定引至指定的收集系统、火炬系统或放空场所。

当几根支管合并成一根集合管向总管排放时,集合管的截面积应不小于几根支管截面积之和。
