电位器规格书

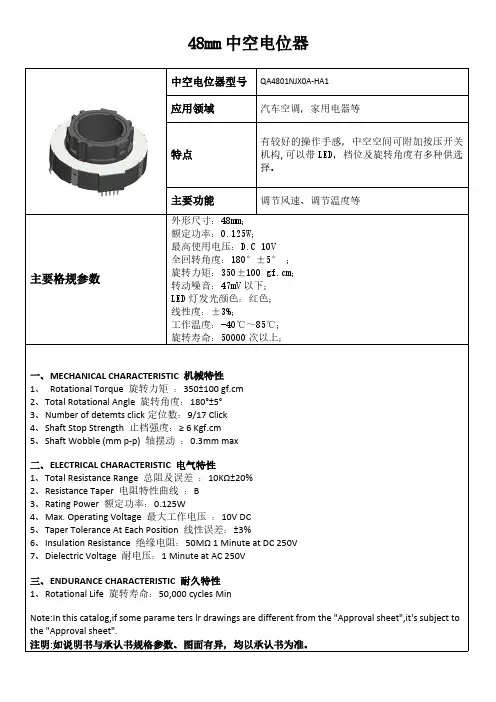

48mm中空电位器中空电位器型号QA4801NJX0A-HA1应用领域汽车空调，家用电器等特点有较好的操作手感，中空空间可附加按压开关机构,可以带LED，档位及旋转角度有多种供选择。

主要功能调节风速、调节温度等主要格规参数外形尺寸：48mm；额定功率：0.125W；最高使用电压：D.C10V全回转角度：180°±5°；旋转力矩：350±100gf.cm；转动噪音：47mV以下；LED灯发光颜色：红色；线性度：±3%；工作温度：-40℃～85℃；旋转寿命：50000次以上；一、MECHANICAL CHARACTERISTIC机械特性1、Rotational Torque旋转力矩：350±100gf.cm2、Total Rotational Angle旋转角度：180°±5°3、Number of detemts click定位数：9/17Click4、Shaft Stop Strength止档强度：≥6Kgf.cm5、Shaft Wobble(mm p-p)轴摆动：0.3mm max二、ELECTRICAL CHARACTERISTIC电气特性1、Total Resistance Range总阻及误差：10KΩ±20%2、Resistance Taper电阻特性曲线：B3、Rating Power额定功率：0.125W4、Max.Operating Voltage最大工作电压：10V DC5、Taper Tolerance At Each Position线性误差：±3%6、Insulation Resistance绝缘电阻：50MΩ1Minute at DC250V7、Dielectric Voltage耐电压：1Minute at AC250V三、ENDURANCE CHARACTERISTIC耐久特性1、Rotational Life旋转寿命：50,000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

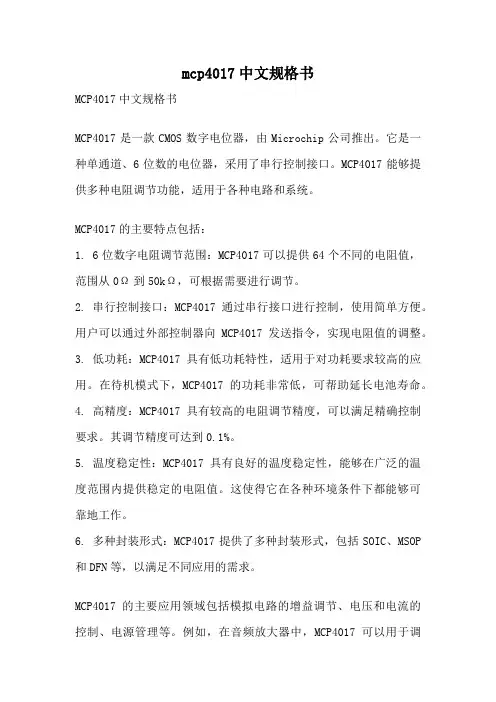

mcp4017中文规格书MCP4017中文规格书MCP4017是一款CMOS数字电位器，由Microchip公司推出。

它是一种单通道、6位数的电位器，采用了串行控制接口。

MCP4017能够提供多种电阻调节功能，适用于各种电路和系统。

MCP4017的主要特点包括：1. 6位数字电阻调节范围：MCP4017可以提供64个不同的电阻值，范围从0Ω到50kΩ，可根据需要进行调节。

2. 串行控制接口：MCP4017通过串行接口进行控制，使用简单方便。

用户可以通过外部控制器向MCP4017发送指令，实现电阻值的调整。

3. 低功耗：MCP4017具有低功耗特性，适用于对功耗要求较高的应用。

在待机模式下，MCP4017的功耗非常低，可帮助延长电池寿命。

4. 高精度：MCP4017具有较高的电阻调节精度，可以满足精确控制要求。

其调节精度可达到0.1%。

5. 温度稳定性：MCP4017具有良好的温度稳定性，能够在广泛的温度范围内提供稳定的电阻值。

这使得它在各种环境条件下都能够可靠地工作。

6. 多种封装形式：MCP4017提供了多种封装形式，包括SOIC、MSOP 和DFN等，以满足不同应用的需求。

MCP4017的主要应用领域包括模拟电路的增益调节、电压和电流的控制、电源管理等。

例如，在音频放大器中，MCP4017可以用于调节放大器的增益，实现音量控制功能。

在电源管理系统中，MCP4017可以用于调节电源输出的电流或电压，以满足不同设备的需求。

MCP4017的工作原理是通过调节内部电阻网络的连接方式，实现电阻值的调整。

用户可以通过串行接口发送指令给MCP4017，控制电阻网络的连接方式，从而改变电阻值。

MCP4017内部有一个电阻网络选择器，通过选择不同的电阻网络，可以得到不同的电阻值。

这种电阻调节方式具有快速、精确、可靠的特点。

MCP4017是一款功能强大、性能稳定的CMOS数字电位器。

它的特点包括6位数字调节范围、低功耗、高精度、温度稳定性和多种封装形式。

pdf电位器规格电位器数字电位器电位器接法可编程电位器音量电位器电位器型号电位器封装3296电位器数控电位器
承認書
SPECIFICATIONS FOR APPROVAL
客戶/Customer:
送呈/ATTN：
客戶確認回復/Evaluation Results:
簽核：Signature:
合格/Approved:
TEC-W1-E.WX-058
A1
產品規格說明書
PRODUCT SPECIFICATIONS
產品名稱：
Product Name:
3296玻璃釉微调电位器
Square Trimming Potentiometer
型號：
Model No.:
3296W-1-500
Ⅰ電器性能
ELECTRICAL CHARACTERISTICS
拒收/Rejected:
請確認及簽回一份。
Please sign to confirm your acceptance and return a copy for our record filing.
品名/Commodity:BURANSPotentiometer
型號/Model No:3296W-50R
Bakelite Base not to be broken down under a force of1Kg.
Ⅳ氣候特性
CLIMATI CCHARA CTERISTICS
4.1使用溫度
Operating Temp.
-55℃—+150℃
Ⅴ焊錫條件
SOLDERING CONDITIONS
5.1焊錫溫度
1.1總阻值
Nominal Resistance

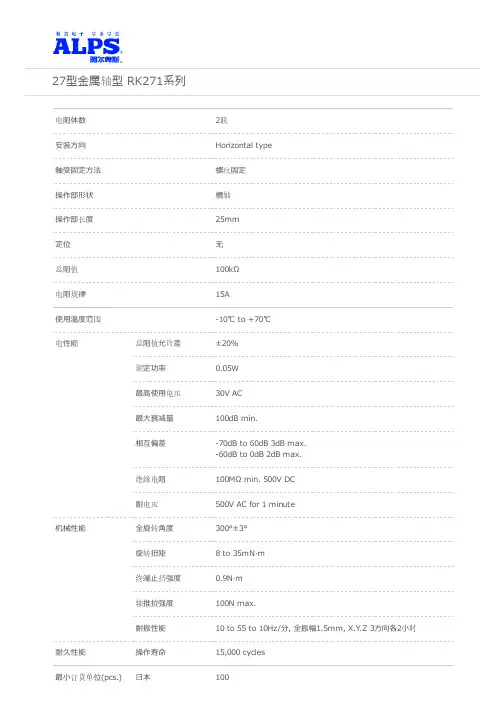

27型⾦属轴型 RK271系列电阻体数2联安装⽅向Horizontal type軸受固定⽅法螺纹固定操作部形状槽轴操作部长度25mm定位⽆总阻值100kΩ电阻规律15A使⽤温度范围-10℃ to +70℃电性能总阻值允许差±20%额定功率0.05W最⾼使⽤电压30V AC最⼤衰减量100dB min.相互偏差-70dB to 60dB 3dB max.-60dB to 0dB 2dB max.绝缘电阻100MΩ min. 500V DC耐电压500V AC for 1 minute机械性能全旋转⾓度300°±3°旋转扭矩8 to 35mN·m终端⽌挡强度0.9N·m轴推拉强度100N max.耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3⽅向各2⼩时耐久性能操作寿命15,000 cycles最⼩订货单位(pcs.)⽇本100出⼝500外形图安装孔尺⼨图⾃插⼊侧看附加零部件是附加到各产品上的零部件。

包装规格散装包装数(pcs.)1箱/⽇本1001箱/出⼝包装500出⼝包装箱尺⼨(mm)360×510×359焊接条件⼿⼯焊接⽅式的参考举例烙铁头温度350℃ max.焊接时间5s max.焊接次数 1 time表⽰本系列共通的注释。

1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。

2. 请以最⼩订购单位的N(整数）倍来订货。

3. 除了产品⼀览之外，还备有丰富的可适⽤产品规格。

B505电位器是一种可变电阻器，通常由电阻体和可移动的电刷组成。

当电刷沿电阻体移动时，可以在输出端获得与位移量成一定关系的电阻值或电压。

其参数包括：
1. 阻值范围：电位器的阻值范围是其可调节的电阻值的上限和下限。

根据不同的规格和用途，B505电位器的阻值范围可能会有所不同，具体可参考产品说明书或向制造商咨询。

2. 额定功率：电位器的额定功率是指在正常工作条件下可以安全承受的功率。

B505电位器的额定功率也会因其规格和用途而有所不同，同样需要参考产品说明书或向制造商咨询。

3. 精度：电位器的精度是指其电阻值的可重复性和稳定性。

B505电位器的精度等级可能会因其制造工艺和使用材料的不同而有所差异，具体信息可参考产品说明书或向制造商咨询。

4. 温度系数：电位器的温度系数是指其在不同温度下的电阻值变化率。

B505电位器的温度系数会影响其在工作温度范围内的性能表现，具体信息可参考产品说明书或向制造商咨询。

除了以上参数，B505电位器的规格和用途也会影响其参数要求。

因此，在使用B505电位器时，应仔细阅读产品说明书，了解其规格和用途，以确保其正常工作并达到预期的性能指标。

如需了解更多参数信息，建议直接联系制造商或查阅相关的技术资料。

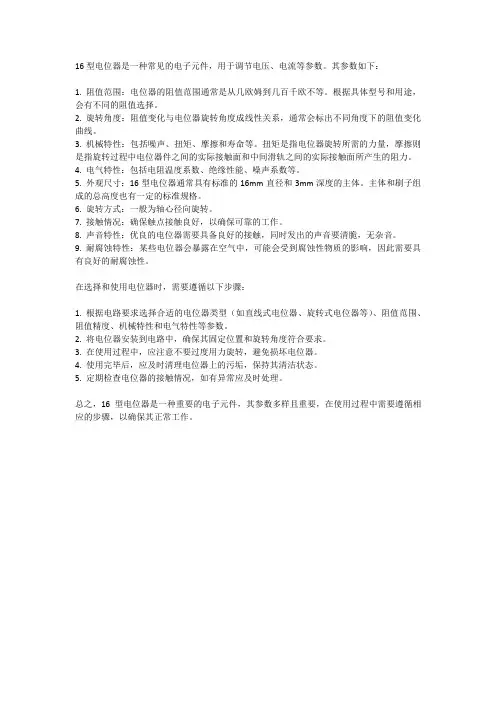

16型电位器是一种常见的电子元件，用于调节电压、电流等参数。

其参数如下：1. 阻值范围：电位器的阻值范围通常是从几欧姆到几百千欧不等。

根据具体型号和用途，会有不同的阻值选择。

2. 旋转角度：阻值变化与电位器旋转角度成线性关系，通常会标出不同角度下的阻值变化曲线。

3. 机械特性：包括噪声、扭矩、摩擦和寿命等。

扭矩是指电位器旋转所需的力量，摩擦则是指旋转过程中电位器件之间的实际接触面和中间滑轨之间的实际接触面所产生的阻力。

4. 电气特性：包括电阻温度系数、绝缘性能、噪声系数等。

5. 外观尺寸：16型电位器通常具有标准的16mm直径和3mm深度的主体。

主体和刷子组成的总高度也有一定的标准规格。

6. 旋转方式：一般为轴心径向旋转。

7. 接触情况：确保触点接触良好，以确保可靠的工作。

8. 声音特性：优良的电位器需要具备良好的接触，同时发出的声音要清脆，无杂音。

9. 耐腐蚀特性：某些电位器会暴露在空气中，可能会受到腐蚀性物质的影响，因此需要具有良好的耐腐蚀性。

在选择和使用电位器时，需要遵循以下步骤：1. 根据电路要求选择合适的电位器类型（如直线式电位器、旋转式电位器等）、阻值范围、阻值精度、机械特性和电气特性等参数。

2. 将电位器安装到电路中，确保其固定位置和旋转角度符合要求。

3. 在使用过程中，应注意不要过度用力旋转，避免损坏电位器。

4. 使用完毕后，应及时清理电位器上的污垢，保持其清洁状态。

5. 定期检查电位器的接触情况，如有异常应及时处理。

总之，16型电位器是一种重要的电子元件，其参数多样且重要，在使用过程中需要遵循相应的步骤，以确保其正常工作。

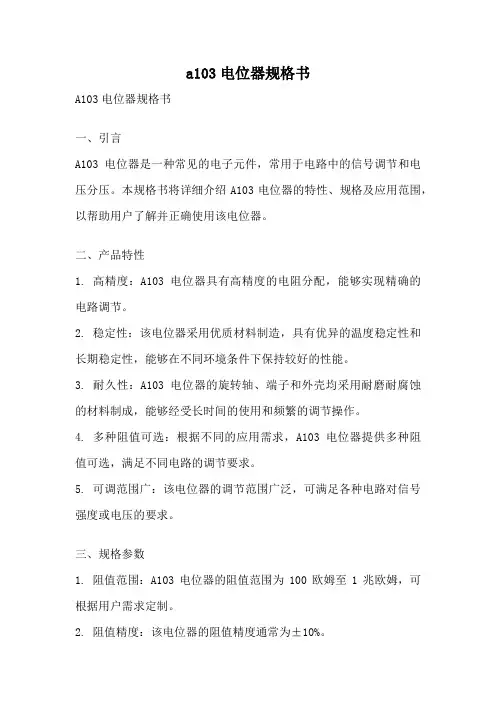

a103电位器规格书A103电位器规格书一、引言A103电位器是一种常见的电子元件，常用于电路中的信号调节和电压分压。

本规格书将详细介绍A103电位器的特性、规格及应用范围，以帮助用户了解并正确使用该电位器。

二、产品特性1. 高精度：A103电位器具有高精度的电阻分配，能够实现精确的电路调节。

2. 稳定性：该电位器采用优质材料制造，具有优异的温度稳定性和长期稳定性，能够在不同环境条件下保持较好的性能。

3. 耐久性：A103电位器的旋转轴、端子和外壳均采用耐磨耐腐蚀的材料制成，能够经受长时间的使用和频繁的调节操作。

4. 多种阻值可选：根据不同的应用需求，A103电位器提供多种阻值可选，满足不同电路的调节要求。

5. 可调范围广：该电位器的调节范围广泛，可满足各种电路对信号强度或电压的要求。

三、规格参数1. 阻值范围：A103电位器的阻值范围为100欧姆至1兆欧姆，可根据用户需求定制。

2. 阻值精度：该电位器的阻值精度通常为±10%。

3. 温度系数：A103电位器的温度系数为±100ppm/℃，能够在不同温度下保持较稳定的性能。

4. 额定功率：该电位器的额定功率为0.1瓦特，能够在正常工作条件下承受一定的功率负载。

四、应用范围1. 音频设备：A103电位器常用于音频设备中，如音响、收音机、调音台等，用于调节音量大小和音调。

2. 显像设备：该电位器也广泛应用于显像设备中，如电视机、显示器等，用于调节亮度和对比度。

3. 电源调节：A103电位器可用于电源调节电路中，通过调节输出电压来满足不同电路的电压要求。

4. 测量仪器：该电位器还可用于测量仪器中，用于调节测量范围或灵敏度。

五、使用注意事项1. 安装方向：安装A103电位器时，应注意旋转轴的方向，确保旋转操作与设备操作一致。

2. 防尘防湿：使用过程中，应避免将电位器暴露在灰尘或湿气环境中，以免影响性能。

3. 避免过载：应避免超过A103电位器的额定功率，以免造成烧毁或损坏。

11型金属轴回流型 RK119系列
电阻体数
安装方向
軸受固定方法
操作部形状
操作部长度
定位
总阻值
电阻规律
开关行程
使用温度范围
电性能
总阻值允许差
额定功率
最高使用电压
剩余电阻
绝缘电阻
耐电压
机械性能
全旋转角度
旋转扭矩
终端止挡强度
轴推拉强度
耐振性能
耐久性能
操作寿命
最小订货单位(pcs.) 日本
单联 Vertical type 导向方式 平轴 15mm 无 10kΩ 1B 关 -40℃ to +85℃ ±20% 0.05W 10V DC 50Ω max. 100MΩ min. 250V DC 300V AC for 1 minute or 360V for 2s 300°(+10, -5)° 7.5±3.5mN·m 0.5N·m 100N max. 10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3方向各2小时 15,000 cycles 240
A
B
C
D
E
260℃
230℃
180℃
150℃
2 min.
FG
H
3s 40s 4 min.
回流焊 次数
2 time max.
1. 本产品, 在只有红外线的回流焊接炉中, 有焊接不附着的可能, 所以请使用温风回流焊接炉, 或红外线+温风回流焊接 炉。 2. 上图所示温度是采用温风回流焊接方式时的电位器端子部的最高温度。因为根据电路板的材质, 大小, 厚度等的不同, 电路板温度和电位器表面温度有相差很大的可能, 请注意, 电位器表面温度不要超过250℃。 3. 根据回流焊接槽的种类, 条件不同结果不同, 请事先充分进行确认之后使用。

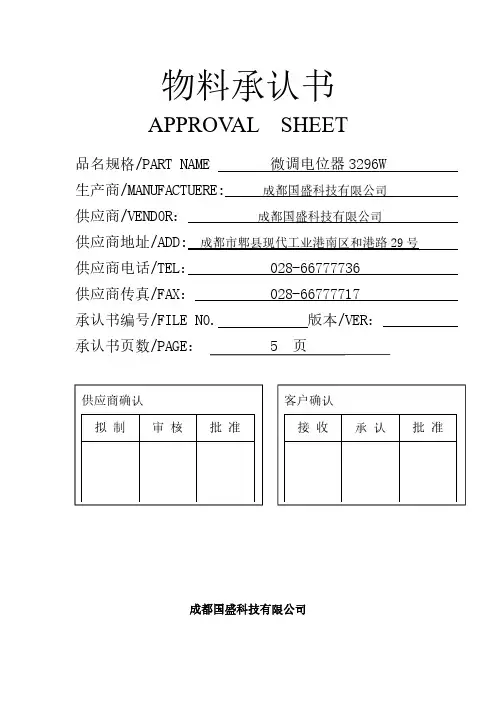

物料承认书APPROV AL SHEET品名规格/PART NAME 微调电位器3296W生产商/MANUFACTUERE:成都国盛科技有限公司供应商/VENDOR：成都国盛科技有限公司供应商地址/ADD:成都市郫县现代工业港南区和港路29号供应商电话/TEL：************供应商传真/FAX：************承认书编号/FILE NO.版本/VER：承认书页数/PAGE：5页成都国盛科技有限公司3296W型玻璃釉预调电位器技术承认书电气特性Electrical Characteristcs标称阻值范围（Range of normal resistance)：50Ω-2M阻值允许偏差（Resistance tolerance）：±10%终端电阻（Termial resistance）：≤5%R或5Ω接触电阻变化(Contact resistance variation)：CRV≤5%或5Ω耐电压(Winthstand Voltage)：640Vac绝缘电阻(Insulation resistance)：Ri≥1G(100Vdc)有效电行程(Effective electrical travel)：>总机械行程的70%(>70%of total mechanical travel)极限动触点电流(Limit current of moving comtact)：100mA环境特性Environment Characteristics额定功率(Rated Power)(315V max):0.5W70℃,0W125℃温度范围(Temperature range)：-55℃——+125℃温度系数(TCR)：±250ppm/℃温度变化(Temperature variation)：-55℃，30min,+125℃,30min循环5次ΔR≤5%R，Δ(Uab/Uac)≤±5%振动(Vibration)：10-500Hz,0.75mm,6h电气间断(electrical interruption)：≤100/usΔR≤5%R,Δ(Uab/Uac)≤±7.5%碰撞(Collision):390m/S2,4000次ΔR≤5%R气候顺序(Climate category)：IEC68-2-2等(meet IEC68-2-2etc)ΔR≤10%R,R1≥100MΩ70℃电气耐久性(Electrical endurance at70℃)：0.5W，1000hΔR≤10%R CRV≤3%R或5Ω恒定湿热(Steady damp-heat)：IEC68-2-3,Ca,96hΔR≤10%R,R1≥100MΩ物理特性Physical Characteristics总机械行程(Total Mechanical Travel):30±2圈（30±2turns)起动力矩(Staring Torque)：≤30mN.m标准包装(Standard Packaging)：50只/管（50pcs.per tube)标志（Mark）:阻值允许偏差（10%不标注）、阻值代码、产品型号Resistance tolerance(when no identification,it is of±10%)resistance code type3296W系列电位器命名规则：3296-W-502±10%产品型号引出方式阻值代码阻值精度标称阻值代码对照表阻值（Ω）阻值代码备注10100低阻部分20200505001001012002015005011,0001022,0002025,00050210,00010320,00020325,00025350,000503100,000104200,000204250,000254500,0005041,000,0001052,000,0002055,000,000505高阻部分注：除以上阻值外，其余全为非标称阻值3296W系列产品尺寸图：。

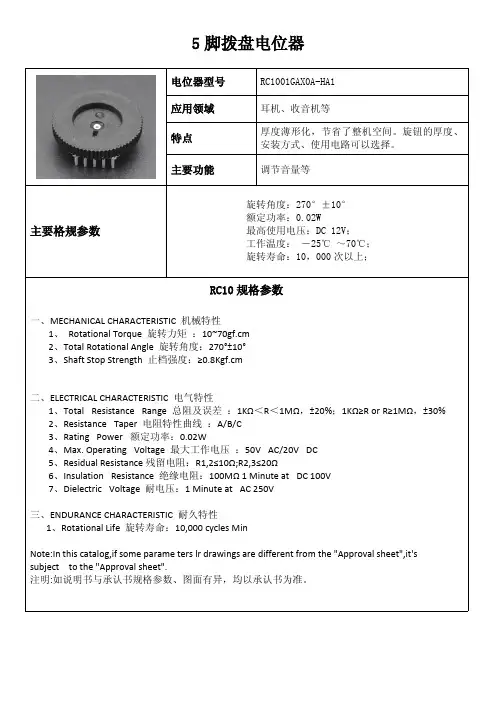

5脚拨盘电位器电位器型号RC1001GAX0A-HA1应用领域耳机、收音机等特点厚度薄形化，节省了整机空间。

旋钮的厚度、安装方式、使用电路可以选择。

主要功能调节音量等主要格规参数旋转角度：270°±10°额定功率：0.02W最高使用电压：DC12V；工作温度：－25℃～70℃；旋转寿命：10，000次以上；RC10规格参数一、MECHANICAL CHARACTERISTIC机械特性1、Rotational Torque旋转力矩：10~70gf.cm2、Total Rotational Angle旋转角度：270°±10°3、Shaft Stop Strength止档强度：≥0.8Kgf.cm二、ELECTRICAL CHARACTERISTIC电气特性1、Total Resistance Range总阻及误差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%2、Resistance Taper电阻特性曲线：A/B/C3、Rating Power额定功率：0.02W4、Max.Operating Voltage最大工作电压：50V AC/20V DC5、Residual Resistance残留电阻：R1,2≤10Ω;R2,3≤20Ω6、Insulation Resistance绝缘电阻：100MΩ1Minute at DC100V7、Dielectric Voltage耐电压：1Minute at AC250V三、ENDURANCE CHARACTERISTIC耐久特性1、Rotational Life旋转寿命：10,000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

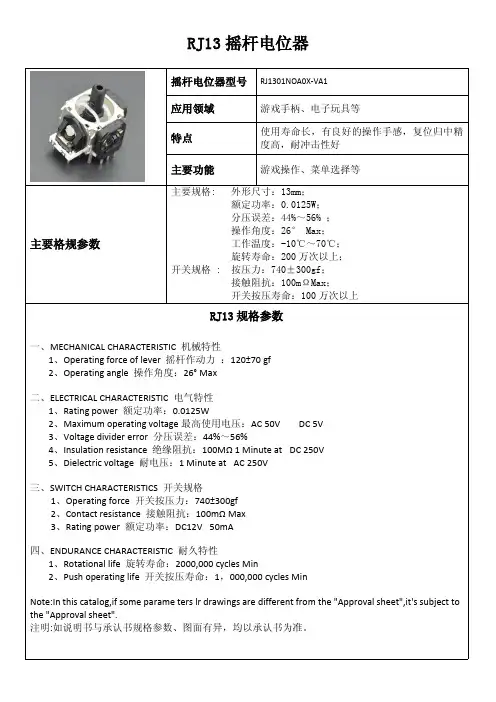

RJ13摇杆电位器摇杆电位器型号RJ1301NOA0X-VA1应用领域游戏手柄、电子玩具等特点使用寿命长，有良好的操作手感，复位归中精度高，耐冲击性好主要功能游戏操作、菜单选择等主要格规参数主要规格:外形尺寸：13mm；额定功率：0.0125W；分压误差：44%～56%；操作角度：26°Max；工作温度：-10℃～70℃；旋转寿命：200万次以上；开关规格:按压力：740±300gf；接触阻抗：100mΩMax；开关按压寿命：100万次以上RJ13规格参数一、MECHANICAL CHARACTERISTIC机械特性1、Operating force of lever摇杆作动力：120±70gf2、Operating angle操作角度：26°Max二、ELECTRICAL CHARACTERISTIC电气特性1、Rating power额定功率：0.0125W2、Maximum operating voltage最高使用电压：AC50V DC5V3、Voltage divider error分压误差：44%～56%4、Insulation resistance绝缘阻抗：100MΩ1Minute at DC250V5、Dielectric voltage耐电压：1Minute at AC250V三、SWITCH CHARACTERISTICS开关规格1、Operating force开关按压力：740±300gf2、Contact resistance接触阻抗：100mΩMax3、Rating power额定功率：DC12V50mA四、ENDURANCE CHARACTERISTIC耐久特性1、Rotational life旋转寿命：2000,000cycles Min2、Push operating life开关按压寿命：1，000,000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

AD5162数字电位器规格书典型电路一、 AD5162数字电位器简介AD5162是一款数字可编程电位器，采用了I2C总线通信协议，能够实现很高的分辨率和稳定性。

该器件有单通道和双通道的版本可供选择，具有非常灵活的配置能力和宽电源范围。

在许多电子设备中广泛应用，如音乐设备、工业控制、通信设备等。

二、 AD5162的主要特性1. 采用I2C通信协议，可编程性高。

2. 单通道或双通道可选，满足不同应用需求。

3. 高分辨率和稳定性，能够实现精确的控制。

4. 宽电源范围，适用于多种场合。

5. 低功耗设计，长时间稳定运行。

三、 AD5162典型电路设计1. 单通道电路设计（1）电源部分：AD5162器件的工作电压范围是2.7V到5.5V，可以直接采用单节锂电池供电，或者使用稳压电源供电。

（2）I2C通信部分：连接AD5162器件的SCL和SDA引脚分别和主控芯片的I2C总线引脚相连，注意电平匹配。

（3）模拟部分：将AD5162器件的A端接地，B端接负载，W端则连接至参考电压源或信号输出处。

2. 双通道电路设计（1）电源部分：和单通道一样，工作电压范围是2.7V到5.5V。

（2）I2C通信部分：连接AD5162器件的SCL和SDA引脚分别和主控芯片的I2C总线引脚相连，注意电平匹配。

（3）模拟部分：双通道则需要连接两组的A、B和W引脚，分别连接至参考电压源或两个不同的负载。

四、 AD5162应用实例1. 声音设备中的音频控制AD5162数字电位器可以被用来控制音频信号的增益，平衡等，从而改变音频设备的输出音质和音量。

在一些声音处理器、功放和音响设备中广泛使用。

2. 工业控制领域在工业自动化控制系统中，使用AD5162可以对一些参数进行精确调节，如压力、温度、液位等。

这些参数的精确控制可以帮助生产设备更加智能化和高效运行。

3. 其他通信设备和仪器设备中在无线通信、网络设备、测试设备等其他领域，AD5162也具有很重要的应用。

Solder dip:浸焊Preheating condition:Surface temperature of thesubstrate shall be settled within 100℃ in one min.预热:基板表面温度100℃以下,1分钟内。

Solder temperature 260±5℃ for 3 sec.焊锡温度260±5℃,3秒.7.銲锡耐热性Resistance to soldering heat 6.残留阻值Residual ResistanceTerm. 2～3:Less than 20 ΩTerm. 1～2:Less than 20 Ω6.开关作用力Switch Action /B.机械特性 Mechanical Characteristics1.旋转角度 Total rotational Angle300°±5°产品规格书PRODUCT SPECIFICATIONSA.电位器性能 Electrical characteristics料 号Part NO 6A5201012系列电位器型 号Model No WH148-1产品名称Product Name □1KΩ □2KΩ □5KΩ □10KΩ □20KΩ□50KΩ □100KΩ □200KΩ□500KΩ1.阻值 Resistance2.阻值偏差 Resistance Tolerance□±10% □±20% □±30%3.阻值变化特性Resistance Taper□A □B □C □D □W □MN 4.最高使用电压Max.Operating Voltage□Other Tapers :AC 100 V～DC / V /□Linear Taper B:AC 150 V～DC / V □Linear taper B:0.125W,□Other :0.06W 5.额定功率Rated Power9.同步误差Gang Error / 2.旋转力矩Rotation Torque20 ～ 200 gf.cm 3.止挡强度Stop-end Strength5 Kgf.cm min 8.旋转寿命Rotational Life □10,000 □Other (Cycles Min)7.绝缘阻值Insulation ResistanceMore than 100MΩ at DC 500V DC Less than 47 MV8.转动杂音Rotational Noise Manual Soldering:Less than 300℃ and quicker than 3seconds.(手銲:300℃以下,3秒以内)4.轴柄推拉承受强度Push-Pull Strengthpush: 6.0 Kgf.cm min 5.开关回转角度Switch Rotation Angle10.开关额定功率Switch Rated Power 11.开关接触电阻Contact Resistance of power / /。

RA09单联电位器电位器型号RA0902NOA0X-VA1应用领域多煤体音响、功放、对讲机、家用电器、医疗设备等特点采用塑封式结构，可有效应对波峰焊，产品密封性好，可以带定位，有带按压开关或旋转开关，轴长及形状可以调整，有多种安装方式供选择主要功能调节音量、调压、调温、调光等主要格规参数外形尺寸：9.5mm；总阻误差：±20%；全旋转角度：300±10°额定功率:0.05W；工作温度：-10°C~60°C；使用寿命：10000次以上；RA09规格参数一、MECHANICAL CHARACTERISTIC机械特性1、Rotational torque旋转力矩：20~200gf.cm2、Total mechanical rotation全回转角度：300±10°3、Stop strength止档强度：≥3.5Kgf4、Shaft Wobble柄摆动：0.7*L/20mmp-p以下二、ELECTRICAL CHARACTERISTIC电气特性1、Total Resistance Range总阻及误差：1KΩ＜R＜1MΩ,±20%;1KΩ≥R orR≥1MΩ,±30%2、Resistance Taper电阻特性曲线：A/B/C3、Power rating额定功率:0.05W4、Insulation Resistance绝缘电阻：50MΩ1Min at DC250V5、Dielectric Voltage耐电压：1Minute at AC1250V三、ENDURANCE CHARACTERISTIC耐久特性1、Operation Life使用寿命10000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

电路·接点数
行程
单联 Horizontal type 螺纹固定 平轴 25mm 无 10kΩ 1B -20℃ to +70℃ ±20% 0.05W 50V AC, 10V DC 20Ω max. 100MΩ min. 250V DC 300V AC for 1 minute 300°(+10, -5)° 2 to 25mN·m 0.5N·m 100N max. 10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3方向各2小时 15,000 cycles 单极双投 1.5±0.5mm
切换动作力 负载寿命特性 额定
接触电阻 绝缘电阻 耐电压 最小订货单位(pcs.) 日本 出口
外形图
12±8N 10,000 cycles 3A 16V DC (10mA 10mΩ max. 100MΩ min. 250V DC 300V AC for 1 minute 700 1,400
安装孔尺寸图
自插入侧看
端子尺寸 轴承尺寸 附加零部件
是附加到各产品上的零部件。
包装规格
托盘
包装数(pcs.)
1箱/日本
700
1箱/出口包装 出口包装箱尺寸(mm)
1,400 373×540×181
焊接条件
浸焊 方式的参考举 例 预热
浸焊
焊接次数
焊接面表面温度 加热时间 焊接温度 焊接时间
手工焊 接方式的参考举 例 烙铁头温度 焊接时间 焊接次数
100℃ max. 2 min. max. 260±5℃ max. 5±1s 2 time max.
350℃ max. 3s max. 1 time
表示本系列共通的注释。
1. 本产品目录中产品的颜色，与实物的颜色有所差异。 2. 附属开关可以选择单内轴型和双内轴型。 3. 请以最小订购单位的N(整数）倍来订货。 4. 除了产品一览之外，还备有丰富的可适用产品规格。 5. 本系列产品也可以用于车载。

360度旋转电位器电位器型号RA1151GHA0D-HA1应用领域电子琴、电吉他、调音台等其它电气设备特点阻值360°不间断变化，手感轻柔，轴心形状及长度可调整。

主要功能调节音量、改变音效功能控制等作用。

主要格规参数额定功率:0.05W；电气可变角度:360°；旋转力矩：1~4mN.m；工作温度：-10°C to70°C；旋转寿命：20,000次；RA11规格参数一、MECHANICAL CHARACTERISTIC机械特性1、Effective electrical angle电气可变角度：360°2、Rotational Torque旋转力矩：1~4mN.m3、Push-Pull Strength of Shaft推拔强度：20N4、Side thrust strength of the knob轴的垂直押引强度：5N二、ELECTRICAL CHARACTERISTIC电气特性1、Total resistance全阻值：20K±20%2、Rated power额定功率：0.05W3、Insulation resistance绝缘阻抗：100MΩ1Minute at DC250V4、Dielectric voltage耐电压：1Minute at AC150V三、ENDURANCE CHARACTERISTIC耐久特性1、Rotational life回转寿命：20,000cycles MinNote:In this catalog,if some parame ters lr drawings are different from the"Approval sheet",it's subject to the"Approval sheet".注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

20型⾦属轴型 RK203系列电阻体数单联安装⽅向Vertical type軸受固定⽅法螺纹固定操作部形状平轴操作部长度30mm定位扭矩1⇔2 position: 40±202⇔18 position: 20±10位置数18旋转⾓度1⇔2 position: 25°2⇔18 position: 180°总阻值10kΩ电阻规律1B使⽤温度范围-40℃ to +85℃电性能总阻值允许差±20%额定功率0.05W最⾼使⽤电压50V AC, 30V DC绝缘电阻100MΩ min. 250V DC耐电压300V AC for 1 minute机械性能终端⽌挡强度0.5N·m轴推拉强度100N max.耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3⽅向各2⼩时耐久性能操作寿命30,000 cycles最⼩订货单位(pcs.)⽇本400出⼝800外形图安装孔尺⼨图电路图附加零部件是附加到各产品上的零部件。

包装规格托盘包装数(pcs.)1箱/⽇本4001箱/出⼝包装800出⼝包装箱尺⼨(mm)374×508×272焊接条件浸焊⽅式的参考举例预热焊接⾯表⾯温度100℃ max.加热时间 2 min. max.浸焊焊接温度260±5℃ max.焊接时间5±1s焊接次数 2 time max.⼿⼯焊接⽅式的参考举例烙铁头温度300℃ max.焊接时间3s max.焊接次数 1 time表⽰本系列共通的注释。

1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。

2. 该产品适⽤个别规格。

您希望订购时请在咨询时提供详细规格。

3. 请以最⼩订购单位的N(整数）倍来订货。

4. 本系列产品也可以⽤于车载。

的使⽤温度范围设定虽然⽐通常的⼤，但是请在使⽤时仔细确认正式的技术规格书。
