电位器使用说明书第一部分：产品概述本使用说明书旨在向用户提供电位器的详细使用方法和注意事项。
请仔细阅读本说明书，并按照操作指引正确使用电位器。
第二部分：产品特性1. 电位器是一种用于调节电路中电压或电流的装置，具有可调性能。
2. 电位器通常由旋钮、固定电阻和滑动触点组成。
3. 电位器可根据旋钮的转动角度来调整电阻值，进而改变电路的特性参数。
第三部分：安全须知1. 请在断开电源的情况下操作电位器，以免发生安全事故。
2. 在更换或连接电位器时，务必确保电源已关闭，并检查电路是否有残留电荷。
3. 避免在高温、潮湿或尘土较多的环境中使用电位器，以免影响其性能和寿命。
4. 严禁将电位器暴露在酸性、碱性或腐蚀性气体中，以免损坏电位器。
第四部分：使用方法1. 将电位器与所需电路连接。
请按照电路图正确连接电位器的引脚。
2. 调节旋钮，使其旋转到所需的位置。
旋钮的位置会直接影响电位器的电阻值，并进而影响电路参数。
3. 如果需要调节更精确的数值，可以使用仪器进行测量和调整。
4. 调整完成后，请确认旋钮是否牢固固定，避免意外变动导致电路出现问题。
第五部分：注意事项1. 避免频繁调节电位器，以免对其造成过大压力，降低使用寿命。
2. 在长时间未使用时，请将旋钮调整到最低电阻值，保持电位器处于正常状态。
3. 在存放过程中，应将电位器存放在防尘、防潮、防腐蚀的环境中，避免长时间暴露于阳光直射下。
4. 请勿随意拆解电位器，以免对内部机构和电路造成损坏。
第六部分：故障排除1. 如果电位器在使用过程中发生异常，如旋钮无法调节电阻值或内部触点接触不良，请及时停止使用，并联系售后服务中心进行维修。
2. 在维修过程中，请务必交代清楚故障现象及使用情况，以便技术人员进行准确判断和修复。
第七部分：保养与维护1. 定期检查电位器的外部接线和连接情况，确保连接牢固。
2. 在清洁电位器时，应使用干净柔软的布擦拭，避免使用酒精或有机溶剂等腐蚀性物质。
rk097ns电位器参数RK097NS电位器是一种常见的电子元件，常用于电路中调节电压、电流、音量等参数。
它具有一定的参数特性，对于电子工程师和爱好者来说，了解这些参数对于正确选择和使用电位器至关重要。
我们来了解一下RK097NS电位器的参数。
RK097NS电位器的参数包括阻值、公差、调节类型、电压、电流等。
阻值是电位器最重要的参数之一，它决定了电位器的电阻范围。
RK097NS电位器的阻值范围通常在1千欧姆至1兆欧姆之间，根据具体应用需求选择合适的阻值。
公差是指电位器的实际阻值与标称阻值之间的允许偏差。
RK097NS 电位器的公差通常在±20%之间，这意味着实际阻值可以在标称阻值的正负20%范围内浮动。
调节类型是指电位器的调节方式。
RK097NS电位器一般采用旋转调节方式，通过旋转电位器轴来改变电位器的阻值。
此外，还有线性调节和非线性调节两种类型，根据具体应用需求选择合适的调节类型。
电压是指电位器可以承受的最大电压。
RK097NS电位器的电压通常在50伏特至500伏特之间，根据具体应用需求选择合适的电压。
电流是指电位器可以承受的最大电流。
RK097NS电位器的电流通常在0.01安培至1安培之间，根据具体应用需求选择合适的电流。
了解了RK097NS电位器的参数，接下来我们来了解一下这些参数对电位器的使用有哪些影响。
首先是阻值对电位器的影响。
阻值决定了电位器的电阻范围，不同的阻值适用于不同的电路需求。
如果电路需要调节范围较大的电压或电流，就需要选择较大阻值的电位器。
其次是公差对电位器的影响。
公差决定了电位器实际阻值与标称阻值之间的偏差范围，公差越小，电位器的精度越高。
在一些对电阻值精度要求较高的电路中，需要选择公差较小的电位器。
调节类型对电位器的影响也很重要。
线性调节类型的电位器可以实现线性的电阻变化，适用于一些需要精确调节的电路。
非线性调节类型的电位器则可以实现非线性的电阻变化，适用于一些需要非线性调节的电路。
如何选用合适的电位器电位器是一种常见的电子元器件，用于调节电路中的电压或电流。
它具有调节范围广、可靠性高的特点，因此在电子设备中得到广泛应用。
选择合适的电位器是确保电路正常工作的重要步骤，下面将介绍一些选用电位器的基本原则和注意事项。
首先，确定你所需的电位器类型。
常见的电位器类型有可变电阻式电位器和可变电容式电位器。
可变电阻式电位器用于调节电路中的电压，而可变电容式电位器主要用于调节电路中的电流。
所以，你需要根据你的具体需求选择合适的电位器类型。
接下来，确定所需的电位器值。
电位器的阻值通常由电阻值表示，单位为欧姆（Ω）。
正确选择电位器值很重要，因为它将直接影响到电路的工作性能。
较大的电位器值可以提供更大的调节范围，但可能会导致电阻的不稳定性增加。
较小的电位器值可以提供更高的精确性，但调节范围较小。
因此，你需要根据你的具体需求，权衡这两个方面，选择合适的电位器值。
此外，还需要注意电位器的功率。
电位器的功率指的是它能够承受的最大功率。
选择合适的电位器功率是确保电路正常工作的关键。
如果电位器功率较低，可能会导致过热和烧毁。
因此，你需要根据电路中的功率需求，选择能够承受该功率的电位器。
还有一个需要考虑的因素是电位器的尺寸。
电位器的尺寸通常由宽度、高度和深度表示。
选择合适的电位器尺寸是确保电位器能够适应你的电路的物理空间要求的重要因素。
如果电位器尺寸太大，可能无法安装在电路板上，而太小的电位器可能无法提供足够的调节范围。
因此，你需要根据你的电路的物理空间要求，选择合适的电位器尺寸。
最后，还需要考虑电位器的可靠性和稳定性。
电位器的可靠性是指它在长时间使用过程中能够保持其性能不变的能力。
电位器的稳定性是指它在不同工作条件下能够提供相同的调节范围和阻值的能力。
选择具有高可靠性和稳定性的电位器是确保电路正常工作的关键。
通常，你可以通过查看电位器的技术规格和选择来评估其可靠性和稳定性。
综上所述，选择合适的电位器是确保电路正常工作的关键步骤。
如何正确选择电路中的电位器电位器，也称为可调电阻器或电压分压器，是电路中常用的元件之一。
它可以用来调节电路中的电压、电流和功率等参数，起到精确控制的作用。
正确选择电路中的电位器对于电路的正常运行和性能优化至关重要。
本文将介绍如何正确选择电路中的电位器。
一、电位器的基本原理电位器是由一个可变的电阻组成的，其内部结构通常包括一个旋转轴和一个旋转电阻。
通过旋转电阻器，可以改变电位器两个接口之间的电阻值，从而实现对电路中电流和电压的调节。
二、选择电位器的参数在选择电位器时，我们需要考虑以下几个参数：1. 额定电阻值：电位器具有一定的电阻范围，我们需要根据具体的电路要求选择合适的额定电阻值。
一般来说，额定电阻值应略大于电路中实际使用的电阻值，以确保能够满足电路的需求。
2. 额定功率：电位器的额定功率是指其能够承受的最大功率。
在选择电位器时，需要根据电路中的电流和电压来确定合适的额定功率。
若电路中的功率较高，应选择功率较大的电位器以避免过载和损坏。
3. 分辨率：电位器的分辨率是指电位器调节时的最小变化量。
在一些对调节精度要求较高的电路中，需要选择分辨率较高的电位器，以确保能够满足精确调节的需求。
4. 温度系数：电位器的温度系数是指在不同温度下电位器电阻值变化的比例。
在一些对温度变化敏感的电路中，需要选择温度系数较小的电位器，以确保调节的稳定性。
三、选择不同类型的电位器根据具体的电路应用需求，我们可以选择不同类型的电位器，如下所示：1. 旋转电位器：旋转电位器是最常见的一种类型，其通过旋转变化电阻值。
根据旋转轴的不同位置，可以分为单圈和多圈两种。
单圈旋转电位器适用于调节幅度较小的电路，而多圈旋转电位器适用于需要大范围调节的电路。
2. 滑动电位器：滑动电位器是通过滑动触点变化电阻值。
它适用于一些对调节灵敏度和稳定性要求较高的电路，如音量调节器等。
3. 数字电位器：数字电位器是指使用数字信号来控制电位器的调节，具有较高的精度和稳定性，适用于一些对调节精度要求较高的电路，如高精度测试仪器等。
3491.除上述产品以外，还有其他产品。
2.F需要车用产品的，请准备详细规格之后与我公司洽谈。
3.请以最小订购单位的N(整数）倍来订货。
注产品种类s P.355,356电阻规律s P.355, 359,456附加零部件s P.377产品一览旋钮操作型350轴带按开(行程)开关型产品一览轴带旋转开关型1.除上述产品以外，还有其他产品。
2.需要车用产品的，请准备详细规格之后与我公司洽谈。
3.请以最小订购单位的N (整数）倍来订货。
注产品种类s P.355, 356附属开关规格s P.357电阻规律s P.355, 359,456附加零部件s P.377351轴联无开关型1.除上述产品以外，还有其他产品。
详细内容，请询问本公司营业部门。
2.需要车用产品的，请准备详细规格之后与我公司洽谈。
3.请以最小订购单位的N (整数）倍来订货。
注产品种类s P.355, 356电阻规律s P.355, 359,456附加零部件s P.377产品一览托盘包装规格轴带锁紧装置型旋钮操作型3521轴单联1轴2联RK0971210（音质用）RK0971220（音量用）353旋钮操作型354355平式可对应中间输出端子。
注1轴的轴尺寸推荐产品以外,还可提供下列规格。
轴承尺寸旋钮操作型356推荐产品以外,还可提供下列规格。
部分是本公司推荐规格。
注适用于无开关及带旋转开关。
2轴的轴尺寸9型金属轴多联型电位器带按钮锁定机构尺寸3579型金属轴多联型电位器最小工作电流请在10mA以上使用。
注旋钮操作型3580.5mm 行程1.5mm 行程1轴型以内轴种类变化为基准。
注9型金属轴多联型电位器若定购产品一览里没有记载的产品，请参阅下例指定。
订货时的记入举例1.部是本公司推荐规格。
2.上述指定只适用于1轴单联，2联。
注9型金属轴多联型电位器轴承导向方式可用螺纹轴承固定1.F1. 附属开关可在一轴型和二轴型的内轴中选择。
2.关于车用等广泛范围内的对应，将个别进行，因此如果需要请与本公司洽谈。
电位器是一种通用的机电元件，在仪器仪表和各种电子设备中已获得广泛应用。
由于电位器品种、结构、安装方式和技术参数繁多，电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。
从经济实用的观点出发，设计人员既要考虑到电位器的参数指标留有余量，又不能不切实际地提高指标要求。
若所选电位器的参数指标不足，将达不到设计要求或不能长期稳定工作。
另外，设计人员选型不当或不能正确使用、安装，也容易造成电位器性能下降，结构受损甚至毁坏失效。
合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性，因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。
为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流，为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使用电位器。
电位器的基本概念：电位器的定义:电位器是一种可调电子元件，它靠动触点在电阻体上移动，从而获得与电位器输入电压和动触点位移（或转角）成一定关系的电压输出。
电位器的分类:从构造形式来看，电位器可分为线绕电位器和非线绕电位器两大类。
（1）线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件，具有电阻温度系数低，电阻值稳定性好，功率负荷性大，工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性，同时多圈的电阻元件的感抗会呈现随频率增加而增加，因此高频性能差。
此外，还存在总阻值范围窄等缺点。
（2）非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法（如丝网印刷）涂覆在基体上再经固化而制成的电阻膜作为电阻体。
合成碳膜电位器能大规模生产，价格便宜，调节时噪声较小，优越的高频性能，还具有较小的电感量和分布容量，且工作寿命长，很少突然发生严重损坏，总阻值范围宽广。
线路设计人员总是首先想到选用碳膜电位器来作为在电子线路中改变电阻的经济方法。

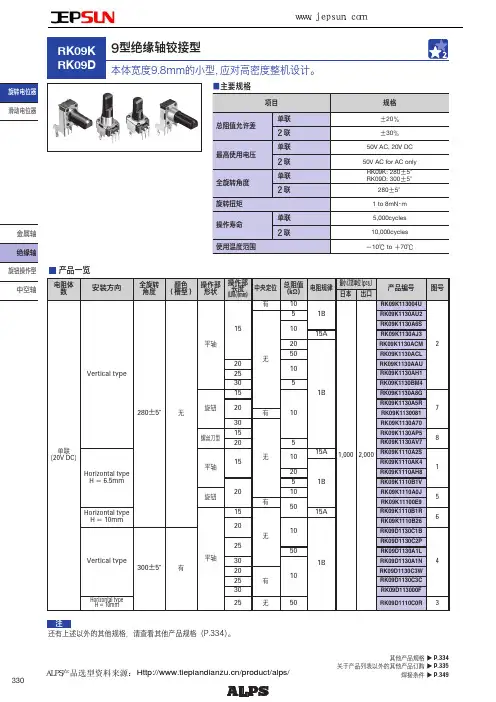

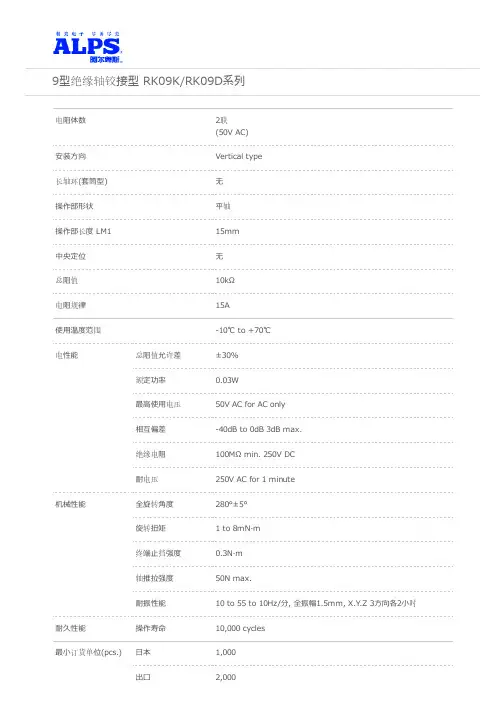

9型绝缘轴铰接型 RK09K/RK09D系列电阻体数2联(50V AC)安装⽅向Vertical type长轴环(套筒型)⽆操作部形状平轴操作部长度 LM115mm中央定位⽆总阻值10kΩ电阻规律15A使⽤温度范围-10℃ to +70℃电性能总阻值允许差±30%额定功率0.03W最⾼使⽤电压50V AC for AC only相互偏差-40dB to 0dB 3dB max.绝缘电阻100MΩ min. 250V DC耐电压250V AC for 1 minute机械性能全旋转⾓度280°±5°旋转扭矩 1 to 8mN·m终端⽌挡强度0.3N·m轴推拉强度50N max.耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3⽅向各2⼩时耐久性能操作寿命10,000 cycles最⼩订货单位(pcs.)⽇本1,000出⼝2,000外形图安装孔尺⼨图⾃插⼊侧看端⼦排列/电路图包装规格散装包装数(pcs.)1箱/⽇本1,0001箱/出⼝包装2,000出⼝包装箱尺⼨(mm)368×530×180焊接条件⼿⼯焊接⽅式的参考举例烙铁头温度350℃ max.焊接时间3s max.焊接次数 1 time表⽰本系列共通的注释。
1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。
2. 请以最⼩订购单位的N(整数）倍来订货。
3. 除了产品⼀览之外，还备有丰富的可适⽤产品规格。

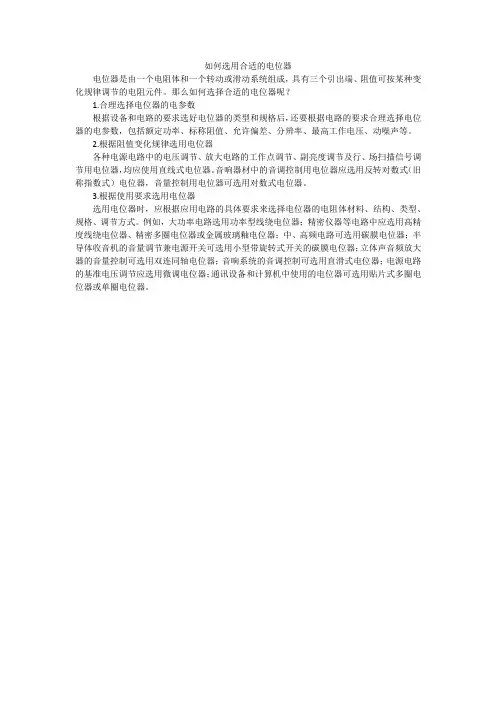

如何选用合适的电位器
电位器是由一个电阻体和一个转动或滑动系统组成，具有三个引出端、阻值可按某种变化规律调节的电阻元件。
那么如何选择合适的电位器呢？
1.合理选择电位器的电参数
根据设备和电路的要求选好电位器的类型和规格后，还要根据电路的要求合理选择电位器的电参数，包括额定功率、标称阻值、允许偏差、分辨率、最高工作电压、动噪声等。
2.根据阻值变化规律选用电位器
各种电源电路中的电压调节、放大电路的工作点调节、副亮度调节及行、场扫描信号调节用电位器，均应使用直线式电位器。
音响器材中的音调控制用电位器应选用反转对数式（旧称指数式）电位器，音量控制用电位器可选用对数式电位器。
3.根据使用要求选用电位器
选用电位器时，应根据应用电路的具体要求来选择电位器的电阻体材料、结构、类型、规格、调节方式。
例如，大功率电路选用功率型线绕电位器；精密仪器等电路中应选用高精度线绕电位器、精密多圈电位器或金属玻璃釉电位器；中、高频电路可选用碳膜电位器；半导体收音机的音量调节兼电源开关可选用小型带旋转式开关的碳膜电位器；立体声音频放大器的音量控制可选用双连同轴电位器；音响系统的音调控制可选用直滑式电位器；电源电路的基准电压调节应选用微调电位器；通讯设备和计算机中使用的电位器可选用贴片式多圈电位器或单圈电位器。

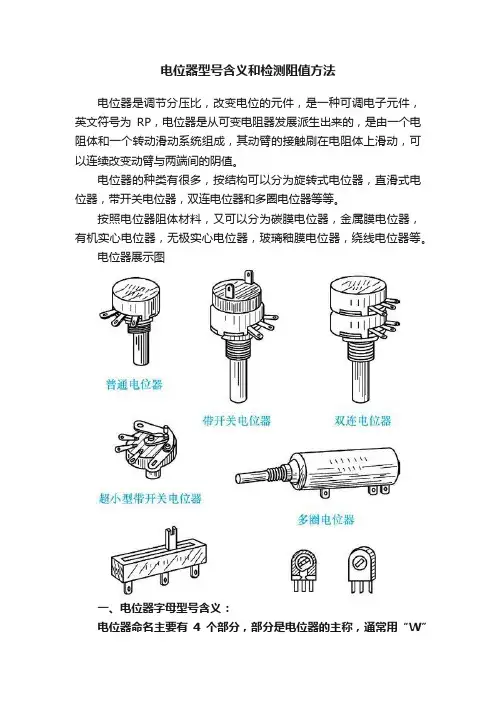

电位器型号含义和检测阻值方法
电位器是调节分压比，改变电位的元件，是一种可调电子元件，英文符号为RP，电位器是从可变电阻器发展派生出来的，是由一个电阻体和一个转动滑动系统组成，其动臂的接触刷在电阻体上滑动，可以连续改变动臂与两端间的阴值。
电位器的种类有很多，按结构可以分为旋转式电位器，直滑式电位器，带开关电位器，双连电位器和多圈电位器等等。
按照电位器阻体材料，又可以分为碳膜电位器，金属膜电位器，有机实心电位器，无极实心电位器，玻璃釉膜电位器，绕线电位器等。
电位器展示图
一、电位器字母型号含义：
电位器命名主要有4个部分，部分是电位器的主称，通常用“W”
来表示，第二部分是材料，用字母来表示；第三部分是分类,也是用字母来表示；第四部分是序号，通常用数字进行表示，例如，某款型号电位器，WXJ2，这个就是表示精密绕线电位器。
WHX3就是表示旋转式合成碳膜电位器。
二、电位器的阴值检测：
电位器可以用万用表的电阻值进行检测，具体的操作步骤如下
1.检测标称阴值
1）根据电位器标称阴值的大小，将万用表调至适当的Ω档位，两表笔短接，然后转动调零旋钮校准Ω档“0”位置。
如图：
2）万用表两表比（不分正负）分别与电位器的两定臂想接，表针
应指在相应的阻值刻度上（如下图）。
如果表针不懂，指示不稳定或指示值与电位器标称值相差很大，则说明该电位器已经损坏。
Alps旋转电位器alps滑动电位器详情参数旋转电位器--深圳华桑电子照片系列型电阻体数总电阻值阻抗变化性能RK5050型金属轴高音质型2联，4联50/100kΩ15A-RK09K/RK09D 9型绝缘轴铰接型单联，2联5/10/20/50kΩ15A/1B-RK11K 11型绝缘轴铰接型单联10/20kΩ15A/1B-RK12L 12型绝缘轴铰接型2联10/20/50kΩ15A/1B/15C-RK14K 14型绝缘轴铰接型2联10/20/50/100kΩ15A/1B-RK09Y11L 9型绝缘轴长寿命型单联10kΩ1B-旋转电位器RS10M111JA02旋转电位器RS10M11AC007 旋转电位器RS10M11AJ00M 旋转电位器RS15111A900B旋转电位器RS15H111CA04旋转电位器RS15H113C001滑动电位器--深圳华桑电子照片系列型行程操作方向电阻体数杆长RS**K主控型60/100mm Vertical 单联，2联8.2/12mm-RS**N 薄型主控型60/100mm Vertical单联，2联8.2mm-RS**N**S 薄型主控型60/100mm Vertical单联8.2/20mm-RS6011*P 薄型主控型60mm Vertical单联，2联15mm-RS**N1*M RSA0K1*V 马达驱动主控型60/100mm Vertical单联8.2mm-滑动电位器RS60N11M9A08 滑动电位器RS60N11S4003 滑动电位器RS60N1219A04 滑动电位器RSA0K11A900L 滑动电位器RSA0K11V900C 滑动电位器RSA0K11W9001 滑动电位器RSA0K12A1003 滑动电位器RSA0N111900Q。
航天电器选型手册第一章：选型手册简介1.1概述本选型手册为航天电器设备的选择提供指导。
通过详细介绍航天电器的基本原理、性能参数以及适用场景，帮助用户理解并正确选择航天电器设备，以满足其特定的需求。
1.2选型原则选型原则主要包括技术可行性、经济可行性、功能完备性和质量保证。
在选择航天电器设备时，用户应综合考虑这些原则，并依据具体需求进行权衡和选择。
1.3选型流程选型流程包括需求分析、产品比较、性能评估和最终选择。
用户应在仔细研究和分析的基础上，根据实际情况确定合适的航天电器设备。
第二章：航天电器基本原理2.1基本概念本节主要介绍航天电器的基本概念和分类，如航天电器的定义、分类、结构和工作原理等。
2.2关键特性本节重点介绍航天电器的关键特性，包括工作电压、电流、温度范围、功耗、抗辐射能力和防护等级等，以帮助用户更好地理解航天电器设备的性能参数。
第三章：航天电器设备选型3.1传感器本节介绍了航天电器中常见的传感器类型，包括温度传感器、湿度传感器、气压传感器、加速度传感器、陀螺仪等。
通过对不同传感器特性的分析，用户可以根据实际需求选择合适的传感器设备。
3.2控制器本节主要介绍航天电器中常用的控制器类型，包括微控制器、数字信号处理器和嵌入式系统等。
用户可以根据控制器的计算能力、存储容量、接口类型等特性选择适用的控制器设备。
3.3电源管理器本节主要介绍航天电器中常见的电源管理器类型，包括直流稳压器、直流转换器、电池管理器等。
用户可以根据电源管理器的输入电压范围、输出电压范围、效率指标等特性选择合适的电源管理器设备。
3.4通信模块本节主要介绍航天电器中常见的通信模块类型，包括无线通信模块、以太网模块、蓝牙模块等。
用户可以根据通信模块的传输速率、通信距离、接口类型等特性选择适合的通信模块。
3.5储存器本节介绍航天电器中常见的储存器类型，包括随机存储器、闪存等。
用户可以根据储存容量、读写速度、数据保持能力等特性选择合适的储存器设备。
rk电位器的作用
rk电位器是一种用来调节电路中电阻值的电子元件。
它是由一个旋转的电阻器和一个滑动的接点组成，通过旋转电阻器来改变接点所连接的电阻值，从而达到调节电路的效果。
这种电位器在电路中起到了重要的作用，可以帮助电路实现各种不同的功能。
首先，rk电位器可以用来调节电路的电流。
在大多数电路中，电阻是控制电流的重要因素之一。
通过调节rk电位器的电阻值，我们可以改变电路中的电阻大小，从而控制电路中的电流。
这对于一些需要精密控制电流的电路非常重要，例如电子计算机中的存储器芯片。
除此之外，rk电位器还可以用来进行信号转换。
在一些电子设备中，需要将一个信号转换为另一个信号，例如将模拟信号转换为数字信号，或将音频信号转换为视频信号。
通
过调节rk电位器的电阻值，我们可以改变信号的强度和频率，从而实现信号转换的功能。
总的来说，rk电位器在电子设备中起到了非常重要的作用。
它能够帮助电路实现各种不同的功能，从而满足人们对各种不同的电子设备的要求和需求。
由于rk电位器使用非常广泛，因此它的质量和性能也成为了电子设备制造商关注的重点之一。

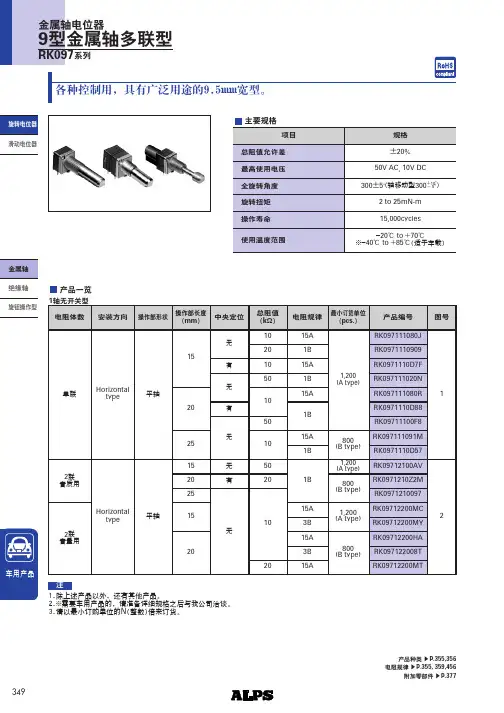

9型⾦属轴多联型 RK097系列
1轴⽆开关型
产品编号RK097111020N
电阻体数单联
安装⽅向Horizontal type
軸受固定⽅法螺纹固定
操作部形状平轴
操作部长度15mm
中央定位⽆
总阻值50kΩ
电阻规律1B
使⽤温度范围-20℃ to +70℃
电性能总阻值允许差±20%
额定功率0.05W
最⾼使⽤电压50V AC, 10V DC
剩余电阻50Ω max.
绝缘电阻100MΩ min. 250V DC
耐电压300V AC for 1 minute
机械性能全旋转⾓度300°±5°
旋转扭矩 2 to 25mN·m
终端⽌挡强度0.5N·m
轴推拉强度100N max.
耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3⽅向各2⼩时耐久性能操作寿命15,000 cycles
最⼩订货单位(pcs.)⽇本1,200
出⼝2,400照⽚
外形图
安装孔尺⼨图
⾃插⼊侧看端⼦尺⼨
轴承尺⼨
附加零部件
是附加到各产品上的零部件。
包装规格
托盘
包装数(pcs.)1箱/⽇本1,200
1箱/出⼝包装2,400
出⼝包装箱尺⼨(mm)375×490×185
焊接条件
浸焊⽅式的参考举例
预热焊接⾯表⾯温度100℃ max.
加热时间 2 min. max.
浸焊焊接温度260±5℃ max.
焊接时间5±1s
焊接次数 2 time max.
⼿⼯焊接⽅式的参考举例
烙铁头温度350℃ max.焊接时间3s max.
焊接次数 1 time
表⽰本系列共通的注释。
1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。
2. 附属开关可以选择单内轴型和双内轴型。
3. 请以最⼩订购单位的N(整数）倍来订货。
4. 除了产品⼀览之外，还备有丰富的可适⽤产品规格。
5. 本系列产品也可以⽤于车载。
的使⽤温度范围设定虽然⽐通常的⼤，但是请在使⽤时仔细确认正式的技术规格书。
