CAD透视图画法

CAD 如何应用透视投影CAD（计算机辅助设计）是一种常用的设计工具，广泛应用于建筑、工程、汽车设计等领域。

在CAD中，透视投影是一种常用的视图展示方式，可以使设计师更好地呈现对象的立体效果。

本文将介绍CAD如何应用透视投影，帮助读者更好地掌握这一技巧。

第一步是选择透视投影模式。

在CAD软件中，通常会提供多种视图模式，包括平行投影和透视投影。

我们需要选择透视投影模式，以呈现出真实的三维效果。

接下来，我们需要确定视点和观察方向。

视点是指我们观察对象的位置，而观察方向是指我们所观察对象的视线方向。

在CAD软件中，通常可以通过鼠标控制视点和观察方向，确保我们能够从合适的角度观察对象。

然后，我们需要选择透视投影的参数。

透视投影的参数包括远离、近离、水平视角和垂直视角。

远离和近离参数控制透视的深度范围，水平视角和垂直视角控制透视的角度范围。

在CAD软件中，通常可以通过调整这些参数，实现不同的透视效果。

在调整参数之后，我们需要将对象绘制在透视投影的画面中。

在CAD软件中，绘制对象的方法可以有多种，例如通过绘制线条或面片等。

我们需要根据具体的设计需求，选择合适的绘制方法，并将对象绘制在正确的位置。

随后，我们需要对绘制的对象进行编辑和优化。

在CAD软件中，可以进行诸如缩放、旋转、平移等操作，以使对象更加符合设计要求。

我们可以通过调整对象的形状、大小和位置等，实现更加精确的透视效果。

最后，我们需要进行渲染和展示。

在CAD软件中，通常会提供渲染功能，可以对透视投影的画面进行光照和材质等方面的处理，使其更加真实和逼真。

此外，我们还可以通过调整视图的背景、环境和阴影等，进一步增强透视投影的效果。

完成这些操作后，我们可以将透视投影的画面输出为图片或视频等格式，以呈现给他人或用于进一步设计和分析。

总结起来，CAD的透视投影技巧包括选择透视投影模式、确定视点和观察方向、选择透视投影的参数、绘制对象、编辑和优化对象，以及渲染和展示画面。

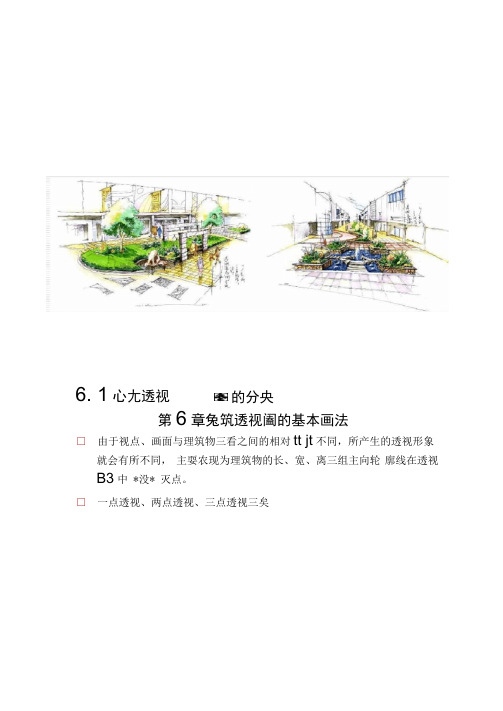

6. 1心尢透视的分央第6章兔筑透视阖的基本画法□由于视点、画面与理筑物三看之间的相对tt jt不同，所产生的透视形象就会有所不同，主耍农现为理筑物的长、宽、离三组主向轮廓线在透视B3中 *没* 灭点。

□一点透视、两点透视、三点透视三矣6. 1. 1 一点透视□ 一点透视：当画面垂直于基面，视展1立于笳右, 延筑物有一个主立面，即*两组主向轮廓线平行于画面时，込阿组主向轮廓线在透书108中汶□ 待点：理筑物主立面不变茫，作阖相对简单，适用于农现只孚T 一个主立面的廉状校复杂白勺延筑物。

<b）举例丄曲峥「址£込,6・1・2两点遶视□ 当画面垂直于基眄视点位于克T方，理袋物两相邻主立面倾斜于画面，即理筑物 * 两组水平的主向轮应线与画面相交, 而第三组铅垂的主向轮加线平行于画面吋，在远视田的视平域上仅升长反和宽反方问上的阿介文点而离度右JS1上毅-—〜□待点：可以同时着贅农现理我物的两相邻主立眄农现效来校接近人眼的观察实际，但作BB相对麻烦些，常用来表现理筑物的外观逍宓或宝内一耳I的堆视。

口于农现离驾理茨物的外观，理筑群体鸟瞰或亦大的大堂宜內，JL苻合人©艮的观感实标，但作BB更复杂些。

tbi 衽（X6. 2 逡视参数的合理选择在动笔之对必须先根据理筑物适型特点和对透视形象O6. 2. 1人眼的视酹范□ 视点的位at选择，必须使观索对事Jt于正常6& 视好范09之1*1。

绘画透视B3时，视耳!的大小一般选择为：对室外透视以37-54度为宜；对室内透视，视片常用54-60度之间，或稍大。

图8 5现戳及WWff6・2・2视点的选择6. 2. 2. 1站点位JL 的选择6・2・2・2视离的选择□ 一般视平线□降低视平线□提高视平线(1) 视距的选择。

其原贝U 是保证水平视耳I 的大＜1、适宜。

常令 视距为拟画透视EB 的大＜1、即画牺宽度的函数，d=(l-l. 5)k o目* 6站点2 71的ii 拎nix 7 冲不kixirt 視晤线的谕仪wi6.2・3画面与理筑物相对1立Jt的选择□ 主耍视理筑物的外观册正和对画透视BB的耍求而轧匸「・点透视(b)45-透視(c)30・一《K透複图8 - 8 1«|血与建筑物之间相对位M的选择6. 3廷筑师法及共应用□ 直接依据透视投影尿理，利用延筑物主向轮廓线的灭点，和若干过jpt 物获面上的点的视线与画面的交点，根揭理筑平、立、剖面B0求做理筑透视禺的方法，这Jt画延筑透视禺最基本白勺方法。

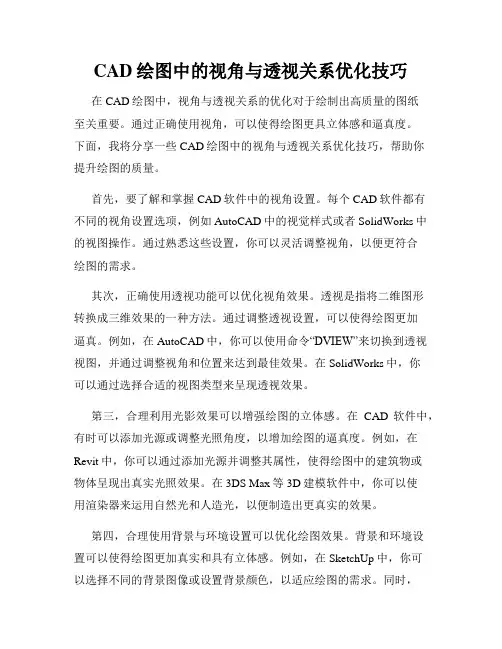

CAD绘图中的视角与透视关系优化技巧在CAD绘图中，视角与透视关系的优化对于绘制出高质量的图纸至关重要。

通过正确使用视角，可以使得绘图更具立体感和逼真度。

下面，我将分享一些CAD绘图中的视角与透视关系优化技巧，帮助你提升绘图的质量。

首先，要了解和掌握CAD软件中的视角设置。

每个CAD软件都有不同的视角设置选项，例如AutoCAD中的视觉样式或者SolidWorks中的视图操作。

通过熟悉这些设置，你可以灵活调整视角，以便更符合绘图的需求。

其次，正确使用透视功能可以优化视角效果。

透视是指将二维图形转换成三维效果的一种方法。

通过调整透视设置，可以使得绘图更加逼真。

例如，在AutoCAD中，你可以使用命令“DVIEW”来切换到透视视图，并通过调整视角和位置来达到最佳效果。

在SolidWorks中，你可以通过选择合适的视图类型来呈现透视效果。

第三，合理利用光影效果可以增强绘图的立体感。

在CAD软件中，有时可以添加光源或调整光照角度，以增加绘图的逼真度。

例如，在Revit中，你可以通过添加光源并调整其属性，使得绘图中的建筑物或物体呈现出真实光照效果。

在3DS Max等3D建模软件中，你可以使用渲染器来运用自然光和人造光，以便制造出更真实的效果。

第四，合理使用背景与环境设置可以优化绘图效果。

背景和环境设置可以使得绘图更加真实和具有立体感。

例如，在SketchUp中，你可以选择不同的背景图像或设置背景颜色，以适应绘图的需求。

同时，还可以在环境设置中调整光照和阴影的效果，以便达到更好的视觉效果。

最后，注意细节的处理可以提升绘图的质量。

在绘图时，要关注细节并精确调整各个部分的位置和大小。

确保元素之间的比例和协调性，以及正确使用线条和渐变效果，使绘图更加精美。

同时，需要注意材质和纹理的使用，以增加绘图的真实感。

总之，视角与透视关系的优化是CAD绘图中不可忽视的重要部分。

通过正确设置视角、处理透视关系、利用光影效果、调整背景与环境设置，以及注重细节处理，可以使得绘图更加真实、立体和逼真。

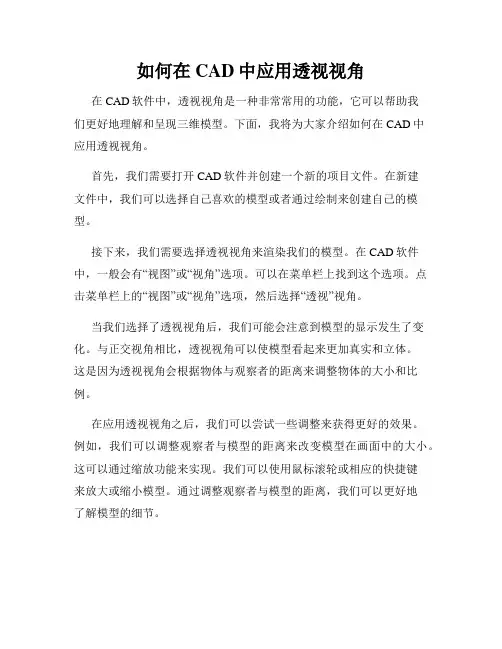

如何在CAD中应用透视视角在CAD软件中，透视视角是一种非常常用的功能，它可以帮助我们更好地理解和呈现三维模型。

下面，我将为大家介绍如何在CAD中应用透视视角。

首先，我们需要打开CAD软件并创建一个新的项目文件。

在新建文件中，我们可以选择自己喜欢的模型或者通过绘制来创建自己的模型。

接下来，我们需要选择透视视角来渲染我们的模型。

在CAD软件中，一般会有“视图”或“视角”选项。

可以在菜单栏上找到这个选项。

点击菜单栏上的“视图”或“视角”选项，然后选择“透视”视角。

当我们选择了透视视角后，我们可能会注意到模型的显示发生了变化。

与正交视角相比，透视视角可以使模型看起来更加真实和立体。

这是因为透视视角会根据物体与观察者的距离来调整物体的大小和比例。

在应用透视视角之后，我们可以尝试一些调整来获得更好的效果。

例如，我们可以调整观察者与模型的距离来改变模型在画面中的大小。

这可以通过缩放功能来实现。

我们可以使用鼠标滚轮或相应的快捷键来放大或缩小模型。

通过调整观察者与模型的距离，我们可以更好地了解模型的细节。

此外，我们还可以通过调整视角的角度来改变模型的显示效果。

在CAD软件中，我们可以通过拖动鼠标来调整视角的角度。

拖动鼠标可以使我们的视角围绕模型旋转，从而获得不同角度的观察效果。

透视视角还可以通过调整相机的焦距来改变模型的显示效果。

在CAD软件中，我们可以通过设置焦距来调整视角的远近感。

较小的焦距可以使模型看起来更接近观察者，而较大的焦距则可以使模型看起来更远离观察者。

在使用透视视角时，我们还可以尝试一些其他的技巧来提高模型的效果。

例如，我们可以调整光照和阴影来营造更真实的效果。

通过在CAD软件中设置光源的位置和强度，我们可以模拟不同的光照条件，并在模型上生成相应的阴影效果。

总结起来，透视视角是CAD软件中非常有用的功能之一。

通过应用透视视角，我们可以使模型更加真实和立体，并更好地了解模型的细节。

在使用透视视角时，我们可以通过调整观察者与模型的距离、调整视角的角度以及设置光照和阴影等技巧来提高模型的显示效果。

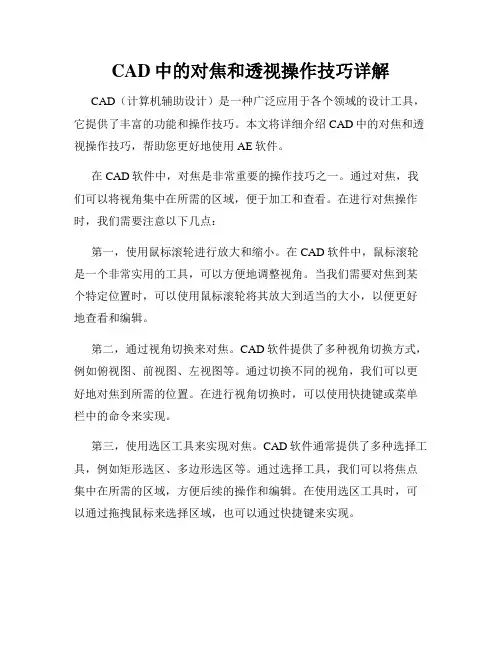

CAD中的对焦和透视操作技巧详解CAD（计算机辅助设计）是一种广泛应用于各个领域的设计工具，它提供了丰富的功能和操作技巧。

本文将详细介绍CAD中的对焦和透视操作技巧，帮助您更好地使用AE软件。

在CAD软件中，对焦是非常重要的操作技巧之一。

通过对焦，我们可以将视角集中在所需的区域，便于加工和查看。

在进行对焦操作时，我们需要注意以下几点：第一，使用鼠标滚轮进行放大和缩小。

在CAD软件中，鼠标滚轮是一个非常实用的工具，可以方便地调整视角。

当我们需要对焦到某个特定位置时，可以使用鼠标滚轮将其放大到适当的大小，以便更好地查看和编辑。

第二，通过视角切换来对焦。

CAD软件提供了多种视角切换方式，例如俯视图、前视图、左视图等。

通过切换不同的视角，我们可以更好地对焦到所需的位置。

在进行视角切换时，可以使用快捷键或菜单栏中的命令来实现。

第三，使用选区工具来实现对焦。

CAD软件通常提供了多种选择工具，例如矩形选区、多边形选区等。

通过选择工具，我们可以将焦点集中在所需的区域，方便后续的操作和编辑。

在使用选区工具时，可以通过拖拽鼠标来选择区域，也可以通过快捷键来实现。

除了对焦技巧，透视操作也是CAD软件中常用的功能之一。

通过透视操作，我们可以更真实地模拟物体在空间中的位置和视角。

在进行透视操作时，需要注意以下几点：第一，调整视角和观察点。

透视操作需要通过调整视角和观察点来实现。

当我们需要更真实地显示物体在空间中的位置和形状时，可以通过调整视角使其呈现出透视效果。

同时，调整观察点可以改变我们对物体的观察位置，从而获得更好的视觉效果。

第二，使用透视工具进行编辑。

CAD软件通常提供了一些透视工具，例如透视滑块、透视旋转等。

通过使用这些工具，我们可以实时地调整透视效果，更好地模拟物体在空间中的位置和形状。

在进行透视操作时，可以通过拖拽滑块或旋转鼠标来实现。

第三，注意透视比例。

透视比例是指物体在透视画面中的大小比例。

调整透视比例可以使物体更真实地显示在空间中。

透视图教程透视图是一种艺术绘画技巧，通过绘制物体的空间比例和透视关系，使其具有立体的效果。

透视图可用于绘制建筑、风景、人物等各种对象，并能够为画作带来更加逼真和生动的效果。

在本篇教程中，我将向大家介绍如何绘制透视图的基本步骤和技巧。

第一步是选择一个合适的视点。

透视图的效果取决于视点的位置和角度。

一般来说，视点越靠近被绘制物体，透视效果越明显。

此外，视点的高度和角度也会影响绘制的效果。

所以，在开始绘制之前，我们需要先确定好视点的位置和角度。

第二步是绘制主线。

主线是连接视点与被绘制物体各个重要点的直线，它决定了整个透视图的框架和结构。

首先，我们需要绘制一条水平线，这条线将成为我们绘制的平面基准线。

然后，根据被绘制物体的形状和位置，我们可以通过绘制垂直线或斜线来确定物体的前后、上下、左右关系。

这些线条将构成透视图的主线。

第三步是绘制辅助线。

辅助线的作用是帮助我们更准确地绘制物体的形状和位置。

通过绘制水平线和垂直线，我们可以将被绘制物体的各个部分划分为不同的块状，从而更好地理解物体的空间结构。

在绘制辅助线时，我们可以使用直尺或绘图板等工具来保持线条的准确性和笔直度。

第四步是绘制物体的轮廓和细节。

在绘制物体的轮廓时，我们需要根据主线和辅助线的引导，用自由的笔触画出物体的形状和边界。

当绘制物体时，我们需要注意细节部分的处理，如纹理、阴影和透明度等。

这些细节将为作品增添更丰富和真实的感觉。

第五步是渲染和着色。

渲染是指通过着色和阴影的处理，使绘制的物体具有更真实和立体的效果。

在透视图中，我们可以使用不同的色调和明暗度来表现物体的远近和光照效果。

通过合理运用颜色和阴影的变化，我们可以使绘制物体更加立体和有层次感。

最后一步是修饰和亮化。

在绘制完成后，我们可以对作品进行一些修饰和亮化的处理，以增加绘画的亮度和色彩的饱和度。

可以使用修正液、彩铅或水彩等工具进行修饰，使作品更加鲜艳和生动。

透视图是一种技巧性很强的绘画方法，需要通过不断的练习和实践才能掌握。

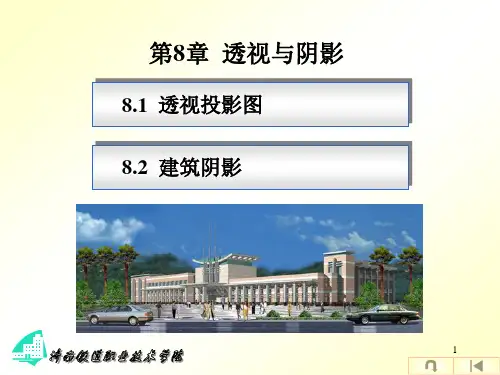

第8章透视与阴影8.1 透视投影图8.2 建筑阴影8.1 透视投影图8.1.1 透视投影的基本知识1、透视投影的形成2、透视图的基本术语3、灭点的概念及透视图的种类4、透视性质8.1.2透视图的常用画法1、画面、视点及建筑物的相对位臵关系2、透视图的常用画法8.1.1 透视投影的基本知识1、透视投影的形成如下图所示，当人们从室内透过玻璃窗用一只眼睛观看室外的建筑物时，实际上在玻璃窗上准确形象地留下了建筑物的立体图形，这个图形，就是建筑物的透视投影图，简称透视。

透视图是用中心投影法将形体透射在单一投影面上所得到的具有立体感的图样，所以中心投影又称为透视投影。

玻璃窗画面)透视图视线建筑物眼睛透视图的特点：在一个投影图中能同时反映形体的长、宽、高三个方向的关系，同样的物体看上去近大远小，近高远低，近长远短，互相平行的直线通常会交汇于一点。

这些特点与人们观察物体的视觉特点相一致。

但形体的长、宽、高三个方向的透视投影都产生变形，缺乏度量性，不利于尺寸标注，所以它不能用作施工图。

2、透视图的基本术语如下图所示的有关透视术语和符号。

3、灭点的概念及透视图的种类（1）灭点的概念直线的灭点，就是直线上离画面无限远点的透视，即通过直线上无穷远点的视线与画面的交点。

平行线有统一的灭点。

从几何学知道，两平行直线交于无穷远点，因而，通过一直线上的无穷远点的视线必与该直线平行。

若求一条水平线AB的灭点，必须过视点作与AB平行的视线SF，视线SF与画面的交点F即为直线AB的灭点。

注意水平线的灭点F必在视平线上。

（2）透视图的种类建筑物的形状大多为长方体，其长、宽、高三组主方向棱线与画面可能平行，也可能不平行。

与画面不平行的轮廓线，在透视图中就会产生主向灭点，而与画面平行的棱线，其透视与本身平行，就没有灭点。

因此，根据建筑物与画面的不同位臵，在透视图中按照主向灭点的多少分为以下几种：4、透视性质（1）画面上的点、直线和平面，其透视为其本身（即反映实长或实形）。
