室内设计透视图中一点透视画法.

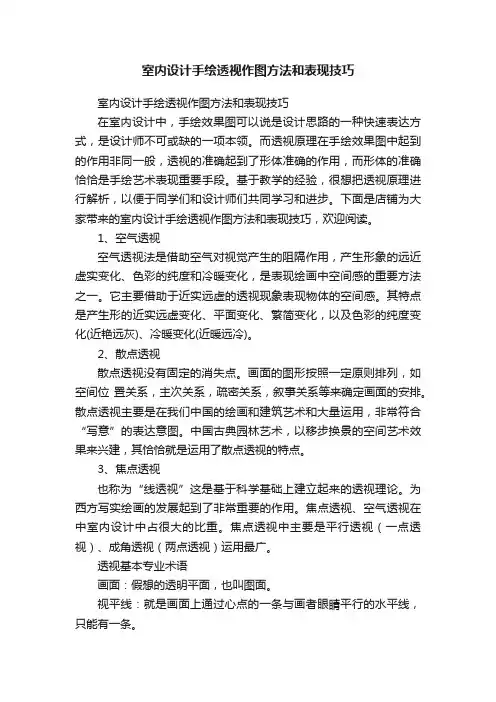

室内设计手绘透视作图方法和表现技巧室内设计手绘透视作图方法和表现技巧在室内设计中，手绘效果图可以说是设计思路的一种快速表达方式，是设计师不可或缺的一项本领。

而透视原理在手绘效果图中起到的作用非同一般，透视的准确起到了形体准确的作用，而形体的准确恰恰是手绘艺术表现重要手段。

基于教学的经验，很想把透视原理进行解析，以便于同学们和设计师们共同学习和进步。

下面是店铺为大家带来的室内设计手绘透视作图方法和表现技巧，欢迎阅读。

1、空气透视空气透视法是借助空气对视觉产生的阻隔作用，产生形象的远近虚实变化、色彩的纯度和冷暖变化，是表现绘画中空间感的重要方法之一。

它主要借助于近实远虚的透视现象表现物体的空间感。

其特点是产生形的近实远虚变化、平面变化、繁简变化，以及色彩的纯度变化(近艳远灰)、冷暖变化(近暖远冷)。

2、散点透视散点透视没有固定的消失点。

画面的图形按照一定原则排列，如空间位置关系，主次关系，疏密关系，叙事关系等来确定画面的安排。

散点透视主要是在我们中国的绘画和建筑艺术和大量运用，非常符合“写意”的表达意图。

中国古典园林艺术，以移步换景的空间艺术效果来兴建，其恰恰就是运用了散点透视的特点。

3、焦点透视也称为“线透视”这是基于科学基础上建立起来的透视理论。

为西方写实绘画的发展起到了非常重要的作用。

焦点透视、空气透视在中室内设计中占很大的比重。

焦点透视中主要是平行透视（一点透视）、成角透视（两点透视）运用最广。

透视基本专业术语画面：假想的透明平面，也叫图面。

视平线：就是画面上通过心点的一条与画者眼睛平行的水平线，只能有一条。

正中线：画面上通过心点的一条垂直线。

视点：就是画者眼睛的位置。

心点：也叫主点。

就是视点对画面的垂直落点，画者眼睛正对着视平线上的一点。

视中线：就是视点与心点相连，与视平线成直角的线。

消失点：当相互平行的'直线，与画面成一定角度时，平行直线间距离呈现向远处逐渐靠近变小的现象，最终消失在一个共同点上，这个点就是消失点也叫灭点。

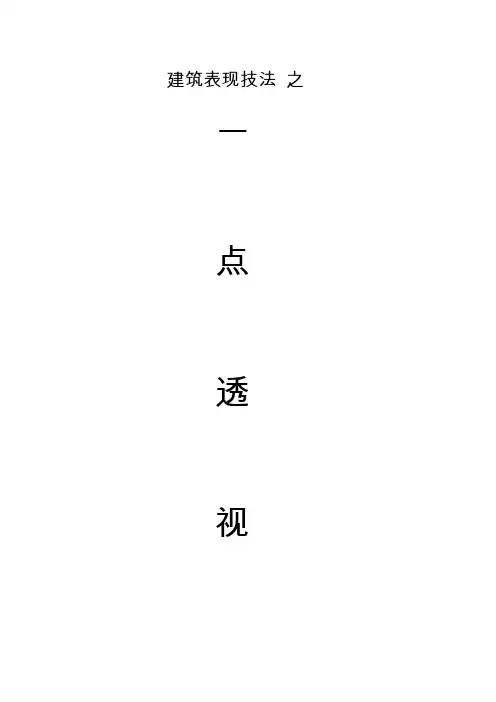

建筑表现技法之一点透视班级：姓名：学号：指导老师：一点透视的画法手绘效果图技法在古老的建筑学发展史上，文艺复兴时期的建筑师是全才，他们把设计与表现溶为一体。

随着现代建筑业的发展，社会需要精致性设计，从某种意义上，它需要的是精细的分工、各自发挥所长的就业模式，西方工业化国家早已经这样做了。

作为一名从事绘制室内效果图的技术人员，首先，应具有一定的建筑学知识。

因为只有充分理解建筑设计的构思和意境方能着手进行室内设计效果图表现。

同时，室内设计效果图的表现应严格符合建筑结构的逻辑性、空间形体的严密性和尺度比例的准确性。

其次、必须具备一定的艺术修养和绘画基础。

一个从事室内设计效果图的设计和绘制人员，其素描和色彩的功底深浅将直接影响表现图的水准高低。

因其室内的尺度与人体更为接近，光照形式也较室外建筑复杂多变，所以对室内景物的表现就更为细致入微，光影的处理和质感的体现都达到了相当的难度。

因此，一定的绘画功底是必不可少的。

第三，具有娴熟的表现图技法。

因为具备了一定的室内装修知识和相当的绘画基础，不等于就能创作出优良的表现图。

其原因就是，建筑表现图的表现虽然同一般绘画有不少相通之处，但也有许多自身的特点。

相对于纯绘画而言室内设计效果图更注重程式化的表现技法、它有许多严格的制约和要求，更多的强调共性而非个性表现，作画步骤也十分理性化和公式化。

所以，若不熟练掌握室内设计效果图的一些基本原理和表现方法，即使具有相当的绘画能力，有时也不知如何着手，既快又好的画出具有征服力的室内设计效果图。

一张优秀的室内设计效果图，必须是设计与表现设计师与画师共同创造的结晶。

只有先诞生高品质的设计原型，再加上优秀建筑画师的表现，才能产生真正具有审美价值的建筑表现图。

反之，二者缺一，就很难出现高质量的画面效果。

素描时，大多是以对三个面所进行的观察方法来决定立方体的表现。

另外，利用面与面的分界线所造成的角度，也能暗示出物体的深度，这就涉及到透视规律。

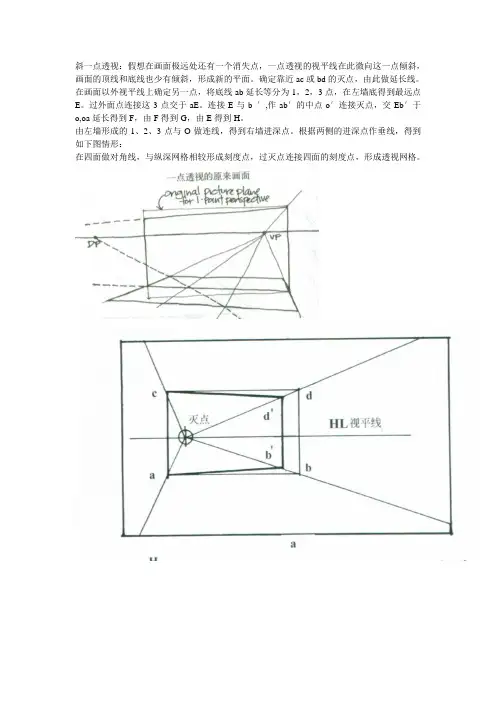

斜一点透视：假想在画面极远处还有一个消失点，一点透视的视平线在此微向这一点倾斜，画面的顶线和底线也少有倾斜，形成新的平面。

确定靠近ac或bd的灭点，由此做延长线。

在画面以外视平线上确定另一点，将底线ab延长等分为1，2，3点，在左墙底得到最远点E。

过外面点连接这3点交于aE。

连接E与b ′,作ab′的中点o′连接灭点，交Eb′于o,oa延长得到F，由F得到G，由E得到H。

由左墙形成的1、2、3点与O做连线，得到右墙进深点。

根据两侧的进深点作垂线，得到如下图情形：
在四面做对角线，与纵深网格相较形成刻度点，过灭点连接四面的刻度点，形成透视网格。

室内设计透视图中一点透视画法透视图是以作画者的眼睛为中心做出的空间物体在画面上的中心投影。

它具有将三维的空间物体转换成便于表达到画面上的二维图像的作用。

同时也是评价一个设计方案的好方法。

若想绘制理想的透视图,就必须重视透视图的科学性，应按照透视的基本规律，运用科学的作图方法进行绘制，才能使透视图中的物体形象真实地体现其形体结构与空间的关系.我学习室内设计透视图的目的在于将所设计的室内空间更为立体、真确地表达出来，它是以最快的视觉语言向客户充分说明设计师的设计意图和目的的表现手段。

画透视图一般采用的方法是求消失点的作图方法,即先求直线的消失点，然后求直线全体的透视图,再决定必要的点和长度,如此便能求得正确的透视图。

所以说我们掌握正确的、简单易操作的透视规律和方法,对于手绘表现至关重要。

我们根据消失点的数量,室内常用的透视方法可分为:一点透视、两点透视、三点透视.多练习透视方法会使人产生良好的透视空间感,透视感觉的好坏也往往与表现图的构图和空间的体量关系息息相关，好的空间透视关系决定哦好的画面构图。

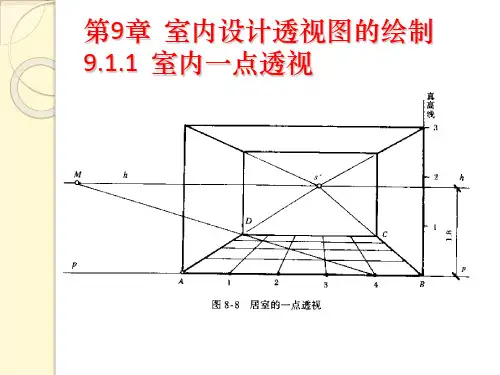

一点透视画法:一点透视也称为“平行透视”，它是一种最基本的透视作图方法，即当室内空间中的一个主要立面平行于画面，而其他面垂直于画面，并只有一个消失点的透视就是平行透视。

一、透视画图步骤：1、在图纸上中央部分画出墙面的长度和高度。

（设长为6000mm，宽4000mm，高2600mm）2、在画面中确定视心CV的高度。

通常采用眼睛的高度1500mm左右最为合适.按照视点EP的位置来确定视心CV，并将CV分别与a,b，c，d各点相连.3、将线段da向右延长，并在延长线上按照相应测出d1,d2,d3各点的距离。

4、分别通过视心CV和点d3作水平线与垂直线,求出两线的焦点,其该点为立点SP。

5、分别了解立点SP和d1，d2,d3点并延长,求出d1’,d2'。

6、分别通过点d1’，d2'作水平线和垂直线，以变现空间的进深，从而画出空间中的基准网格。
