KSY-6D-16电炉温度控制器

紫外可见分光光度计：一、型号：UV1800C使用说明：1、仪器在使用前必须预热30分钟。

2、打开电源，仪器处在自检状态，这里包括（钨灯、氘灯、滤色片、灯定位、波长定位）等都出现“OK”时，说明仪器自检正常。

仪器处于正常状态。

常见现象：如果氘灯自检“ERR”状态说明有两种原因：第一：比色杯中的水不干净，应移去比色杯。

第二：电压低，需要加稳压电压，而且不能低于230V。

注意：钨灯作用：只有可见光（用肉眼能观察到的光）测定出来的数据是钨灯在起作用。

比如：测定土壤中的P、NH4-N、OM、S、B都是在可见光测定出来的结果。

也就是说在测定这些元素时。

氘灯是不起作用的。

仪器自检完毕后可关掉氘灯。

在“主菜单”状态下，按数字“6—系统设置”用“↓”把标示调至“氘灯”位置。

再点击“→”即可把氘灯关闭。

氘灯作用：用肉眼看不到的光叫紫外光，在紫外光测定出来的数据是氘灯在起作用。

如：在测定NO3-N时。

所用的波长是210.也就是说在紫外光段。

所以只有在测定NO3-N时才把氘灯开开。

氘灯的寿命一般为5000小时左右。

所以在不使用紫外光段时，要把氘灯关掉。

3、自检完成后，仪器处于“主菜单”状态，按数字“5—实时测定”在实时测定对话框中可输入任意“波长”后按“ENTER”键确定。

进入空白样品按“F2”键“调零”后即可测定曲线及样品。

每测定一个样品按“DATE”键发送到软件对应的位置上即可。

二、泵吸式进样器使用说明及维护：1、泵吸式进样器包括：比色杯、泵吸式进样器控制器和真空泵。

三个部件中的接口是密封连接在一起的。

如果一点漏气就会使吸样不正常。

导致测定数据不稳定，既而使试验无法进行。

2、比色杯上有三根管。

一个很细的叫进样管。

另外两个，一个是吸样管和排样管。

和控制器上接着。

这段必须密封连接。

比色杯上的乳胶管要定期检查是否腐蚀或3、进样器控制器：主要是调节“进样时间”及查看”控制器型号”。

仪器型号一般是“00—1”如果“进样”或者“排样”不正常。

电炉温度控制器操作规程
一、使用方法
1、通电前先把控制器开关关掉，调控旋钮反转到底，合闸通电后再打开控制器开关，按照仪表使用说明书设定所需温度值及相关功能。

2、KSY型温度控制器为直控型，通电后把仪表设定到所需温度值及相关功能后即可。

3、KSY型温度控制器为调控型，通电后把所需温度值及相关能设定好，应调节输出旋钮使电炉达到额定功率（电流*电压）。

4、KSY-12D-16型调节方法分三项分调式与一调式两种：三项分调式输出旋钮为三个，把三相输出电流调节基本相同即可；三项一调式输出调节旋钮为一个，并对线相输入有相序要求，通电后调节输出旋钮时，出现电流输出严重不均衡或不调节就有相序电流输出，应换接输入电源相，必须达到三相电流基本平衡时才能使用。

二、注意事项
1、必须安装地线。

并随时检查线路连接端确保其接触良好。

2、离电炉不能太近，以免过热使元器件失控。

3、如调节最大还达不到额定功率时，说明电炉碳棒已经老化，应该变接法或更换新碳棒。

电炉温度控制器原理电炉温度控制器是一种用来控制电炉温度的装置，它通过对电炉内部温度进行监测和调节，以实现温度的稳定控制。

电炉温度控制器的原理主要包括温度检测、信号处理和控制输出三个方面。

一、温度检测温度检测是电炉温度控制器的基础，它通过感温元件来实现对电炉内部温度的监测。

常用的感温元件有热电偶和热敏电阻。

热电偶是一种由两种不同金属材料组成的闭合电路，当电炉升温时，热电偶的两端产生的温差将引起电势差的变化，通过测量电势差的变化可以得到电炉的温度。

热敏电阻是一种电阻值随温度变化而变化的元件，通过测量电阻值的变化可以得到电炉的温度。

二、信号处理信号处理是将温度检测得到的电信号转换为可用于控制的信号的过程。

温度检测得到的信号往往是微弱的模拟信号，需要经过放大、滤波和变换等处理，才能得到稳定可靠的控制信号。

放大是将信号的幅度增大，以提高信号的灵敏度和稳定性。

滤波是去除信号中的干扰成分，以保证控制信号的纯净性。

变换是将模拟信号转换为数字信号，以便于数字处理和控制。

三、控制输出控制输出是根据信号处理得到的控制信号，通过控制装置对电炉进行温度调节的过程。

常见的控制装置有比例控制器、比例积分控制器和比例积分微分控制器等。

比例控制器根据控制信号的大小来控制电炉的加热功率，以实现温度的控制。

比例积分控制器在比例控制的基础上增加了积分环节，可以更加精确地控制温度。

比例积分微分控制器在比例积分控制的基础上增加了微分环节，可以更好地抑制温度的波动。

电炉温度控制器的原理是通过温度检测、信号处理和控制输出三个方面的操作，实现对电炉温度的稳定控制。

温度检测通过感温元件对电炉内部温度进行监测，信号处理将检测得到的信号转换为可用于控制的信号，控制输出通过控制装置对电炉进行温度调节。

通过这一原理，电炉温度控制器可以实现对电炉温度的精确控制，保证电炉的正常运行和产品质量的稳定性。

电炉温度控制器使用说明书Temperature Control Apparatus for Electric Furnaces Operating Manual邦西仪器科技(上海)有限公司地址:上海市嘉定区陈翔路88号全国服务热线:400-840-9177一、概述Ⅰ.SummaryKS系列电炉温度控制器外壳采用优质冷轧钢板经冲压、喷塑焊接精制而成。

温度控制器仪表有指针型、数显型、智能型,具有操作简便、性能可靠等优点。

二、主要技术参数Ⅱ. The main technical parameter三、安装方法1、在电源引入处安装专用漏电保护器。

2、将控制器后面电源线接在刀阐或漏电保护器上(注:不应小于40安培)。

3、将控制器后面的负载线接到电炉的接线柱上。

4、将控制器后面的热电偶插到箱式炉体内,并用石棉绳填塞(无需螺丝固定)。

5、检査各接线柱是否紧固,如有松动,紧固后,安装完毕。

四、使用方法使用说明1、KSW型为直接控制型,受控制元件为加热丝,不调节其功率,打开电源开关就会直接控制输出,因合金加热丝阻值不变,故被控制的电炉功率不会超过控制器的额定控制功率。

2、KSY型为电压调节输出型,控制加热元件为硅碳棒。

硅碳棒的特性是低温时阻值很小,所以功率很大,随着温度的升高阻值会逐渐增大(不像合金加热丝一样,阻值是一定的,功率也是一定的)。

所以低温时的调节功率不能过大,不能超过控制器的额定功率,功率的大小反应在电流表与电压表,电流表显示的数值不能超过控制器的最大电流,电压表显示的数值是输出电压,不要认为达不到最高电压,就一味的调节粗、细调旋钮,那样会使电流过大烧坏控制元件。

例如:KSY-3-16型其控制功率为3KW,最高控制温度为1600C,最大控制电流为15A随着温度的升高,电流会慢慢的下降,输出电压上这时可调节旋钮使电流适当升高,但是不能超过最大控制电流。

3、在使用前,将调节旋钮调节到最小,通电后将调节旋钮逐渐向大处调节,并观察电流表的显示情況,使用完毕后,必须将调节旋钮调回到最小,防止下次使用时功率过大烧坏控制元件。

产品简介»标称动作温度断开温度复位温度额定电压额定电流TF.Tf (℃) (℃) TH.Th.TC(℃) (V) (A)KSD301 302 303系列KSD304 305系列5555+2、55-2动作温度减5—25±5℃250510166060+2、60-2250510166565+2、65-2250510167575+2、75-2250510168585+2、85-2250510169595+2、95-225051016105105+2、105-225051016115115+2、115-225051016125125+3、125-325051016130130+3、130-325051016140140+5、140-525051016150150+5、150-525051016160160+5、160-525051016170170+5、170-525051016180180+5、180-525051016动作温度及回复温度可根据用户要求设定端子形式：端子尺寸：封盖形式：Q为弯端子 1.为6.3mm端子 0.为光头铝盖 3.为带边铝盖D为平端子 2.为4.8mm端子 1.为30.4mm铝盖 4.为活动支架P为45度端子 3.为非标尺寸端子 2.为32.6mm铝盖 5.为特殊封盖注：KSD301 系列为突跳式塑料为主体，自动复位形式。

KSD302 系列为突跳式陶瓷为主体，自动复位形式。

KSD303 系列为突跳式塑料为主体，手动复位形式。

KSD304 系列为突跳式塑料为主体，16A双触点自动复位形式。

KSD305 系列为突跳式塑料为主体，16A双触点自动复位形式。

技术参数：1、电器额定性能：（KSD301——KSD303）5A系列：AC250V5A、AC120V7A （阻性负载）；10A系列：AC250V10A（阻性负载）；（KSD304、KSD305）AC250V 16A（阻性负载）；2、断开温度：（KSD301——KSD303）–20℃～210℃；（KSD304、KSD305）50℃～145℃；3、断开温度偏差：±2℃、±3℃、±5℃、±10℃；4、通断动作温度差：5℃～25℃（根据用户需要设定）；5、使用寿命：普通型大50000次，手动复位大于10000次；6、绝缘强度：AC50HZ／2000V历时1min无击穿现象；7、耐热性：普通型：最高使用温度≤150℃，安装表面温度≤160℃；高温型：最高使用温度≤210℃，安装表面温度≤220℃；8、接触电阻：不大于50mΩ；9、接地方式：通过温控器金属外壳与器件接地金属相接触。

马弗炉操作流程及注意事项马弗炉sx2-10-13操作流程1.本仪器额定功率为10千瓦，最高可控温度为1300度，最大可设定温度为950度，升温速率必须小于120度/分钟（否则功率过大，影响仪器正常使用）。

2.马弗炉用ksy-12d-16电炉温度控制器可直接调节马弗炉的电源开关、温度控制等测量参数。

将绿色电源开关转到[打开]，开关变为绿色，仪表右侧仪表板上的[指示灯]亮起，三个可从上到下切换的黑色开关分别为[工作]、[自动]和[打开]。

自检约4秒后，温控器进入工作模式。

[PV]是实时温度，[SV]是设定温度。

当[PV][SV]时，关闭仪器，待仪器冷却后再次使用。

3.温度的设定用【set】键，按一下【set】，则【pv】屏幕显示【sp】，此时用【←】改变闪烁位数值，【↑】和【↓】更改数值大小以达到所需设定的温度。

再按【set】则【pv】屏幕显示【end】，表示设定结束，再次按【set】键可返回工作模式。

4.本仪表为大功率仪表，温度高，三相电压高，测量燃烧时应定期检查温度是否稳定。

箱门下方有一块突出的白色金属板，与仪器底部的安全开关相接触。

两种金属必须接触良好，才能正常接地，否则仪器不能使用。

质检中心马弗炉sx2-10-13注意事项1.本仪器在开启电源的同时，必须检查控制面板是否在操作流程所需的位置。

检测仪器良好接地的方法是：关好箱门，看仪器表盘各仪表是否指示在相应数据，如果各仪表都指示为零，则仪器接地无效，无法正常使用。

2.仪器每班使用完毕后，必须清洗盒内盒外。

长时间不用时，防尘罩也应盖上。

当长期不用后需要再次使用时，必须进行升温和除湿处理。

3.在移动、清理、或者取放样品时，应该关闭仪器电源，佩戴防高温加厚手套，用坩埚钳小心取放，以防止烫伤或仪器本身引起的漏电事故。

同时应该注意避免碰到箱内的硅碳棒，硅碳棒属于易碎品，破碎后必须更换。

4.设定温度后，定期检查设定温度是否与测量温度一致。

在任何情况下，如果仪器异常，请先切断电源。

电炉温度控制器使用说明书Temperature Control Apparatus for Electric Furnaces Operating Manual邦西仪器科技（上海）有限公司地址：上海市嘉定区陈翔路88号全国服务热线：400-840-9177一、概述Ⅰ.SummaryKS系列电炉温度控制器外壳采用优质冷轧钢板经冲压、喷塑焊接精制而成。

温度控制器仪表有指针型、数显型、智能型，具有操作简便、性能可靠等优点。

二、主要技术参数Ⅱ.The main technical parameter三、安装方法1、在电源引入处安装专用漏电保护器。

2、将控制器后面电源线接在刀闸或漏电保护器上（注：不应小于40安培）。

3、将控制器后面的负载线接到电炉的接线柱上。

4、将控制器后面的热电偶插到箱式炉体内，并用石棉绳填塞（无需螺丝固定）。

5、检查各接线柱是否紧固，如有松动，紧固后，安装完毕。

四、使用方法一、使用说明1、KSW型为直接控制型，受控制元件为加热丝，不调节其功率，打开电源开关就会直接控制输出，因合金加热丝阻值不变，故被控制的电炉功率不会超过控制器的额定控制功率。

2、KSY型为电压调节输出型，控制加热元件为硅碳棒。

硅碳棒的特性是低温时阻值很小，所以功率很大，随着温度的升高，阻值会逐渐增大（不像合金加热丝一样，阻值是一定的，功率也是一定的）。

所以低温时的调节功率不能过大，不能超过控制器的额定功率，功率的大小反应在电流表与电压表，电流表显示的数值不能超过控制器的最大电流，电压表显示的数值是输出电压，不要认为达不到最高电压，就一味的调节粗、细调旋钮，那样会使电流过大烧坏控制元件。

例如：KSY-3-16型，其控制功率为3KW，最高控制温度为1600℃，最大控制电流为15A随着温度的升高，电流会慢慢的下降，输出电压上升，这时可调节旋钮使电流适当升高，但是不能超过最大控制电流。

3、在使用前，将调节旋钮调节到最小，通电后将调节旋钮逐渐向大处调节，并观察电流表的显示情况，使用完毕后，必须将调节旋钮调回到最小，防止下次使用时功率过大烧坏控制元件。

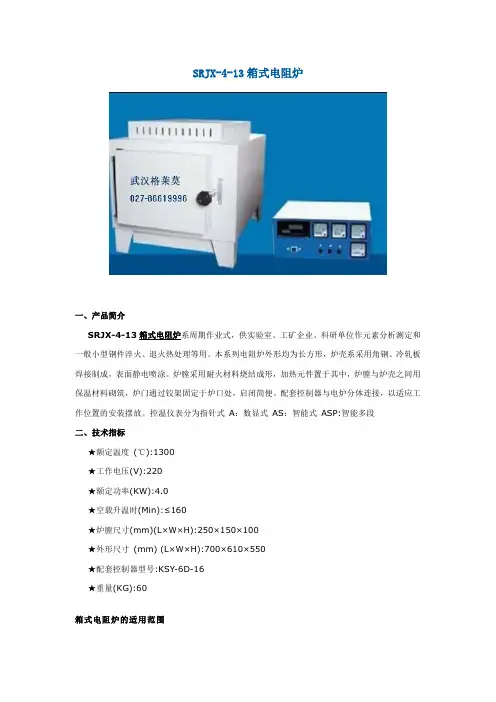

SRJX-4-13箱式电阻炉一、产品简介SRJX-4-13箱式电阻炉系周期作业式，供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火热处理等用。

本系列电阻炉外形均为长方形，炉壳系采用角钢、冷轧板焊接制成，表面静电喷涂。

炉膛采用耐火材料烧结成形，加热元件置于其中，炉膛与炉壳之间用保温材料砌筑，炉门通过铰架固定于炉口处，启闭简便。

配套控制器与电炉分体连接，以适应工作位置的安装摆放。

控温仪表分为指针式A：数显式AS：智能式ASP:智能多段二、技术指标★额定温度(℃):1300★工作电压(V):220★额定功率(KW):4.0★空载升温时(Min):≤160★炉膛尺寸(mm)(L×W×H):250×150×100★外形尺寸(mm) (L×W×H):700×610×550★配套控制器型号:KSY-6D-16★重量(KG):60箱式电阻炉的适用范围箱式电阻炉适用于科研单位，产品质检中心，工矿企业实验室作产品或材料高温条件下的性能实验。

炉壳采用优质钢板折边焊接制成，表明静电喷涂工艺处理。

工作室为耐火材料制成的炉膛。

数显控温。

箱式电阻炉结构：箱式电阻炉外壳一般是用型钢、钢板焊接而成的；小型箱式电阻炉由于需保持工作面的一定高度，一般均做成带支架的，在箱型壳体下边，有支持炉体的腿或支架。

中型箱式电阻炉因本身重量大及加入炉内的工件重量也大，所以一般均直接在底盘上焊接炉体及砌砖。

大型箱式电阻炉可以在特定的专用的地基上设计成无钢性底盘的结构，而就地焊接砌砖，但这种电炉在安装后不能吊运及移动。

中小型箱式电阻炉的炉门可用配重及手动装置来开闭，下部一般均有砂封槽，有些炉门上边也设有砂封槽，以保证良好的密封性，炉门关闭时，用压紧装置使炉门紧密的与门框接触，减少漏气。

大型箱式电阻炉可以用电动或气动、液压开闭炉门，电加热元件一般可以在炉膛内左右侧墙上及底面上布置，为了得到良好的热场，最好在护顶上也布置电加热元件，因为炉内工件一般堆放高度不会超过宽度，所以以上下两个方面加热比左右两个方面加更为有效。
