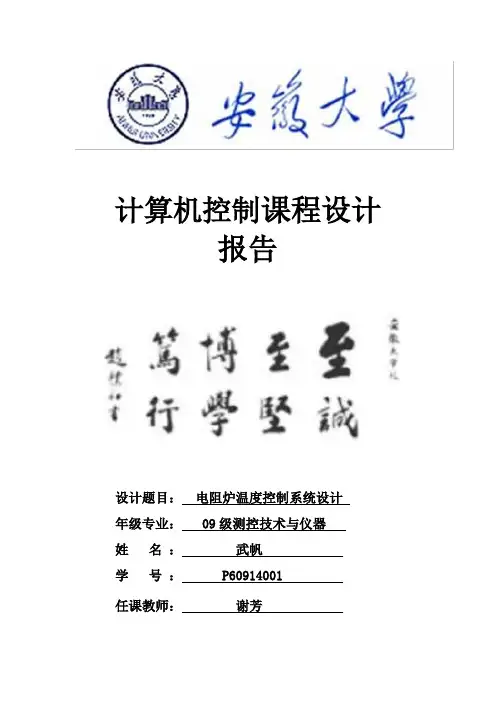

计算机控制课程设计

报告

设计题目:电阻炉温度控制系统设计

年级专业:09级测控技术与仪器

化工、机械、食品等领域。温度控制是工业生产过程中经常遇到的过程控制,有些工艺过程对其温度的控制效果直接影响着产品的质量。因而设计一种较为理想的温度控制系统是非常有价值的。本设计就是利用单片机来控制高温加热炉的温度,传统的以普通双向晶闸管(SCR)控制的高温电加热炉采用移相触发电路改变晶闸管导通角的大小来调节输出功率,达到自动控制电加热炉温度的目的。这种移相方式输出一种非正弦波,实践表明这种控制方式产

生相当大的中频干扰,并通过电网传输,给电力系统造成“公害”。采用固态继电器控温电路,通过单片机控制固态继电器,其波形为完整的正弦波,是一种稳定、可靠、较先进的控制方法。为了降低成本和保证较高的控温精度,采用普通的ADC0809芯片和具有零点迁移、冷端补偿功能的温度变送器桥路,使实际测温范围缩小。

1.1电阻炉组成及其加热方式

电阻炉是工业炉的一种,是利用电流通过电热体元件将电能转化为热能来加热或者熔化元件或物料的热加工设备。电阻炉由炉体、电气控制系统和辅助系统组成,炉体由炉壳、加热器、炉衬(包括隔热屏)等部件组成。由于炉子的种类不同,因而所使用的燃料和加

热方法也不同;由于工艺不同,所要求的温度高低不同,因而所采用的测温元件和测温方法也不同;产品工艺不同,对控温精度要求不同,因而控制系统的组成也不相同。电气控制系统包括主机与外围电路、仪表显示等。辅助系统通常指传动系统、真空系统、冷却系统等,因炉种的不同而各异。电阻炉的类型根据其热量产生的方式不同,可分为间接加热式和直接加热式两大类。间接加热式电阻炉,就是在炉子内部有专用的电阻材料制作的加热元件,

(4)电阻炉温度按预定的规律变化,超调量应尽可能小,且具有良好的稳定性;

(5)具有温度、曲线自动显示和打印功能,显示精度为±1℃;

(6)具有报警、参数设定、温度曲线修改设置等功能。

二、系统总体设计

根据题目要求,电热锅炉温度控制系统由核心处理模块、温度采集模块、键盘显示模块、及控制执行模块等组成。采用比较流行的AT89S52作为电路的控制核心,使用8位的模数转换器AD0808进行数据转换,控制电路部分采用PWM通过AC-SSR实现锅炉温度的连续控制,

境温度值线性变化。再把电流信号转换成电压信号,使用A/D转换器将模拟电压信号转换成单片机能够进行数据处理的数字电压信号,本设计采用的是数字温度传感器,以上过程都在温度传感器内部完成。

2.3人机交互及串口通信

人机交换的目的是为了提高系统的可用性和实用性。主要包括按键输入、输出显示。通过按键输入完成系统参数设置,而输出显示则完成数据的显示和系统提示信息的输出,串口通信的主要功能是完成单片机与上位机的通信,便于进行温度数据统计,为将来系统功能的扩展做好基础工作。

8

AT89S52单片机为主控制单元。AT89S52单片机首先根据炉温的给定值和测量值计算出温度偏差,然后进行PID控制并计算出相应的控制数据由P1.0口输出。最后将P1.0口输出的控制数据送往光电耦合隔离器的输入端,利用PWM脉冲调制技术调整占空比,达到使炉温控制在某一设定温度。AT89S52单片机还负责按键处理、温度显示以及与上位机进行通信等工作。4位高亮度LED用于显示设定温度或实测温度。

3.2、温度采集转换模块

温度采集电路主要由铂铑-铂热电偶LB-3。LB-3热电偶可以在1300℃高温下长时间工作,满足常规处理工艺要求。测温时,热电阻输出mV热电势,必须经过变送器变换成0-5V 的标准信号。本系统选用DWB型温度变送器,并将其直接安装在热电偶的接线盒内,构成一体化的温度变送器,不仅可以节省补偿导线,而且可以减少温度信号在传递过程中产生的失真和干扰。电阻炉炉温信号是一种变换缓慢的信号。这种信号在进行A/D转换时,对转换速度要求不高。因此为了减低成本以及方便选材,可以选用廉价的、常用的A/D芯片ADC0809,ADC0809是一种逐次逼近式8路模拟输入、8为数字输出地A/D转换器件,转换时间为100us,完全满足系统设计的要求。经过ADC0809转换所得到的实测炉温数据直接送入AT89S52单片机中进行数据处理。

此外,为了防止断偶或者炉温越限,产生热处理质量事故;同时为了提高温控系统的智能化控制性能,降低热处理操作人员的劳动强度,本系统特别设置了断偶或炉温越限自动报警电路。在热处理生产过程中,当发生断偶或炉温越限等异常现象时,主控单元

AT89S52单片机自动启动报警电路进行声、光报警,以便操作人员快速处理,防止炉内工件过热,破坏金属组织结构。

3.3、AC—SSR交流功率调节电路

由输出来控制电炉,电炉可以近似建立为具有滞后性质的一阶惯性环节数学模型。其传递函数形式为:

其中时间常数T=350秒,放大系数K=50,滞后时间t=10秒。

为了避免交流接触器等机械触电因频繁通断产生电弧,烧坏触电或者干扰其他设备正常工作,本系统选用AC-SSR交流功率调节器作为PID控制系统的执行机构。AT89S52单片机P1.0口输出的温度控制信号经过光电耦合器件隔离,送至过零检测电路。过零检测电路产生脉冲控制AC-SSR调功电路。当实测温度偏低时,单片机输出的控制信号使得双向可控硅的导通角减小,导通时间变短,加热器功率降低炉温适当降低。通过控制输入到加热

变换。器件中的放大器适合很宽的测温范围,在-40℃~+85℃的工作温度内,传送电流的总误差不超过1%,供电电源可以从11.6V到40V,输入失调电压<±2.5mV,输入失调电流<20nA。XTR101外形采用标准的14脚DIP封装。XTR101有如下两种应用于转换温度信号的典型电路:

RCV420是一种精密电流/电压变换器,它能将4~20mA的环路电流变为0~5V的电压

输出,并且具有可靠的性能和很低的成本。除具有精密运放和电阻网络外,还集成有10V 基准电源。对环路电流由很好的变换能力。具有-25℃~+85℃和0℃~70℃的工作温度范围,输入失调电压<1mA,总的变换误差<0.1%,电源电压范围±5~±18V。RCV420的外形采用标准的16脚DIP封装。它的典型应用如下:

:

4.2.2 T1中断子程序

T1定时中断用于调制PWM信号,优先级低于T 0中断,其定时初值由PID算法子程序提供的输出转化而来,T1中断响应的时间用于输出控制信号。其流程图如下:
