中温箱式电阻炉使用说明书上海科恒实业发展有限公司内容：1 SX-4-10系列：箱式电阻炉为周期作业式电炉，供试验室作化学分析物理测定和一般小型钢件热处理时加热之用。
配有温度控制器及镍铬-镍硅电偶，能对炉膛温度进行测量，指示和自动控制。
2 技术参数：额定功率4千瓦，额定电压220V，相数为单相，额定温度1000℃加热元件接法为并联，空炉温升时间≤60，空炉损耗功率≤1.2千瓦,积蓄热≤8千瓦时,炉温均匀性≤15℃。
3 结构简介3.1 电炉炉壳用薄钢板经折边焊接制成，内炉衬为碳化硅耐火材料制成的矩形整体炉衬，由镍铬合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中，炉衬为密封式结构，电炉的炉口砖，炉门砖采用轻质耐火材料，内炉衬与炉壳之间耐火纤维膨胀珍珠岩制品切筑为保温层。
3.2 电炉炉门通过铰链固定在电炉面板上。
炉门转动灵活。
关闭时，旋转手把，扣住门钩，炉门就能紧贴于炉口上，开启时，只需旋转手把，脱钩后，将炉门置于左侧即可。
3.3 为了减少炉口的热损偌，提高炉膛内温度的均匀性，工作时必须把门关紧，并且使用时接上地线，以保证安全。
3.4 测温时用热电偶通过开在炉后的热电偶孔插入，并由固定座固定。
4 安装与使用4.1 室内平整的地面或工作台（架）上均可安放，但配套之温度控制器应避免受震动,且放置位置电炉不宜太近，防止过热而影响控制部分的正常工作。
4.2 将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电偶之间间隔用石棉花绳填塞，然后旋紧螺幅固定。
4.3 根据电阻炉的功率，选择足够电流的导线，按“电阻炉与温度控制器电气联接接线示意图”联接电源，电炉及所配热电偶，并检查是否牢固可靠。
联接电源时，相线和中心线不可接反，否则温度控制器正常工作，并有触电危险，在电源线的前提，需另处安装开关，以便控制总电源。
连接热电偶至温度控制器的导线应用补偿导线，以消除冷端温度变化所引起的影响，连接时正负极不可接反。
为了保证安全操作，电炉、温度控制器外壳均须可靠接地。
箱式电阻炉使用说明书生产商：宁国沙鹰科学仪器有限公司运营商：沙鹰科学仪器（上海）有限公司地址：上海市浦东新区东方路971号钱江大厦18G电话：************************传真：************感谢您购买本公司仪器，在您启用箱式电阻炉之前，请详细阅读使用说明书，相信它会让您的箱式电阻炉发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时阅读。
目录装箱清单 (2)安全提示 (3)产品概述 (4)产品特点 (4)使用前准备 (4)常用产品参数表 (5)技术指标 (5)仪表简介 (5)电阻炉使用 (6)无程序升温设置 (6)程序升温设置...............................................................第6-7页烘炉 (7)P、I、D自整定 (7)注意事项及常见故障处理 (8)装箱清单（请您开箱后及时核对配件是否齐全）主机（炉体）……………………………………………………1台电源线（含插头，已安装在炉体上）…………………………1根使用说明书………………………………………………………1份合格证保修卡……………………………………………………1份产品编号贴纸……………………………………………………2张尊敬的用户，您好：感谢您选用本公司产品，为使您获得满意的使用效果，请在开机前仔细阅读产品使用说明书。
如有疑问请及时与我们联系，我们将竭诚为您服务。
本产品使用说明书经过公司技术人员努力编撰、修改完成。
因能力所限，难免出现本意表达不详及有遗漏之处，您在使用中发现问题或建议请及时反馈，在此我们表示衷心的感谢。
安全提示！危险（有可能构成财产严重损失或人员伤亡）1、请使用独立的专用电源，并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理；如受本公司委托修理时，必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的工作环境中使用6、请在无粉尘，易燃、易爆气体的环境中使用7、不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等物品。
箱式电阻炉使用说明书一、概述本厂生产的ＳＸ系列电阻炉是对老产品的改造和升级换代产品，配有国内首家注册生产的新颖自动化仪表ＸＭＴ系列控温仪及相应的热电偶，使电炉的温度控制精确度更高，更自动化。
广泛用于各类实验室，工矿企业，科研单位作元素分析测定及一般小型件淬火，退火，回火等热处理作业。
二、结构简介本系列电阻炉外型均为长方体，炉壳采用优质冷轧钢板折边焊接制成，工作室有优质碳化硅耐火材料制成，炉膛与炉壳之间用优质保温材料作保温层。
为了减少炉口的热量散失，提高炉膛内温度的均匀性，在炉门内侧装有优质耐火材料制成的挡热板。
炉内温度的测量，指示和调节自动控制系统由XMT系列温度控制仪来完成。
仪表内设断偶保护装置，在加热过程中当测温热电偶断路时，可自动切断电源,以保证电炉及被处理工件的安全。
三、安装与使用1．电炉不需特殊安装,只需平放在室内地面或台架上。
控制器应放在工作台上，工作台面的倾斜度不得超过5度。
控制器离电炉最小距离不得少于0.5米，控制器不宜放在电炉上面,以免影响控制器正常工作。
2．与控制器及电炉相连的电源线，开关及熔断器的负载能力应稍大于电炉的额定功率。
3．接线时,首先转松控制器外壳左右两侧的螺钉，然后将罩壳上翻，按图示接好电源线。
控制器与电炉的连线及热电偶连接线(最好使用补偿导线)。
将热电偶从热电偶固定座的小孔中插入炉膛，孔与热电之间间隙用石棉绳堵塞,然后固定。
(注意:电源的相与中线不可接反，为了操作安全，控制器和电炉均需可靠接地)。
4．检查接线无误后即可通电，首先合上电源开关，然后将控制器面板上的钮子开关拔向开的位置，调节设定按钮，把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上，红灯灭(NO)，亦有接触器的吸合声响，电炉通电，电流表指示加热电流值，温度随炉内温度升高而徐徐上升,说明工作正常。
当温度上升至设定的所需要温度时，红灯灭(NO)，绿灯亮(YES)，电炉自动断电，停止升温.稍后，当炉内温度稍微下降，绿灯灭,红灯亮，电炉又自动通电。
电阻炉操作规程引言概述：电阻炉是一种常用的加热设备，广泛应用于工业生产中。
为了确保电阻炉的安全运行和提高工作效率，制定并遵守操作规程是十分必要的。
本文将详细介绍电阻炉的操作规程，包括炉前准备、操作步骤、注意事项和维护保养。
一、炉前准备：1.1 清理工作区域：在使用电阻炉之前，首先需要清理工作区域，确保周围环境整洁无障碍物，并保持通风良好。
1.2 检查电源电压：确认电源电压与电阻炉额定电压相匹配，避免因电压不稳定导致炉子损坏或者工作异常。
1.3 检查炉体温度计和温度控制器：确保温度计和控制器的准确性，如有异常应及时修理或者更换。
二、操作步骤：2.1 打开电源：先将电源开关调至“关”位，再将电源插头插入电源插座，然后将电源开关调至“开”位。
2.2 设置温度：根据工艺要求，通过控制器设置所需温度，并选择合适的加热时间。
2.3 加热操作：将待加热物放置在电阻炉内，确保物品与炉体接触良好，然后关闭炉门，启动加热程序。
三、注意事项：3.1 避免超负荷使用：在使用电阻炉时，应确保不超过其额定负荷，以免损坏电阻炉或者引起安全事故。
3.2 防止炉体过热：在加热过程中，应定期检查炉体温度，如发现温度过高应即将住手加热，并检查是否存在故障。
3.3 防止炉内物品燃烧：加热物品时，应注意其燃点和燃烧性质，避免发生火灾事故。
四、维护保养：4.1 定期清洁炉体：使用一段时间后，应定期清洁电阻炉的炉体，以去除积聚的灰尘和污垢，保持炉体干净。
4.2 检查电源路线：定期检查电阻炉的电源路线，确保电线完好无损，避免因电线老化或者损坏引起安全隐患。
4.3 定期维护电阻炉零部件：定期检查和维护电阻炉的关键零部件，如加热丝、温度控制器等，确保其正常运行。
总结：电阻炉操作规程是确保电阻炉安全运行和提高工作效率的重要保障。
通过炉前准备、操作步骤、注意事项和维护保养四个方面的详细阐述，可以匡助操作人员正确使用电阻炉，并避免潜在的安全风险和设备故障。
箱式电阻炉使用说明书上海实研电炉有限公司（原上海实验电炉厂）目录一．概述 (1)二．主要技术参数................................1-2三．结构简介 (2)四．电阻炉与温度控制器电气联接接线示意图 (3)五．安装与使用 (4)六．维护与注意事项 (4)上海实研电炉有限公司一、概述SX2系列1000℃、1200℃箱式电阻炉为周期作业式电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。
本系列电阻炉配有KSG型温度控制器及镍铬--镍热电偶，能对炉膛温度进行测量，指示和自动控制及程序控温。
本系列产品执行标准编号为：JB4311.7-87二、主要参数1、SX2系列1000℃1 上海实研电炉有限公司2、SX2系列1200℃三、结构简介本系列电阻炉炉壳用薄钢板经折边焊接制成。
内炉衬为高铝质耐火材料制成的矩形整体炉衬。
由铁铬铝合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中。
为了能有效地加快炉膛升温速度，提高温度控制精度，炉衬采用敞开式结构。
电炉的炉口砖，炉门砖选用轻质耐火材料，内炉衬与炉壳之间用耐火纤维，炉门转动灵活。
关闭时，压下手把，扣住门钩，炉门就能紧贴于炉口上。
开启时，只需往上稍提手把，脱钩后，将炉门置于左侧即可。
为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉口靠近炉门处安放有一块档热板（该板在送取工件时需先取出）。
炉口下端装有炉门联锁的行程开关。
当炉门开启时，电炉电源便自动切断，从而保证操作安全。
测温用热电偶通过在开炉后的热电偶孔插入，并由固定座固定。
2 上海实研电炉有限公司四、电阻炉与温度控制器1、单相箱式电阻炉与温度控制器电气联接接线示意图2、三相型箱式电阻炉与温度控制器电气联接接线示意图3 上海实研电炉有限公司四、安装与使用1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。
但配套之温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响控制部分的正常工作。
电阻炉操作规程引言概述：电阻炉是一种常见的加热设备，广泛应用于工业生产中。
为了保证电阻炉的正常运行和安全使用，制定一套操作规程是非常必要的。
本文将详细介绍电阻炉的操作规程，包括准备工作、操作步骤、注意事项等内容。
一、准备工作：1.1 清洁工作台和电阻炉：在操作电阻炉之前，首先要确保工作台面和电阻炉的表面清洁无尘。
使用干净的布或刷子清洁表面，确保没有杂物和灰尘。
1.2 检查电源和电阻炉连接：检查电源线和电阻炉之间的连接是否牢固，没有松动或损坏的情况。
确保电阻炉的接地线连接良好，以确保工作过程的安全性。
1.3 准备加热材料和工具：根据工作需要，准备好所需的加热材料，并将其放置在易于操作的位置。
同时，准备好所需的工具，如钳子、夹具等，以便在操作过程中使用。
二、操作步骤：2.1 打开电源开关：在进行操作之前，先检查电源开关是否处于关闭状态。
然后，轻按电源开关，使其处于开启状态。
在开启电源之前，确保没有人员靠近电阻炉，并保持周围环境的通风良好。
2.2 设置加热温度和时间：根据工作需要，将电阻炉的加热温度和时间设置到所需的数值。
根据加热材料的特性，合理选择加热温度和时间，以确保加热效果和工作质量。
2.3 开始加热：按下启动按钮，电阻炉开始加热。
在加热过程中，注意观察温度变化和加热材料的状态。
根据需要，可以适当调整加热温度和时间，以达到预期的加热效果。
三、注意事项：3.1 安全操作：在操作电阻炉时，要注意个人安全。
穿戴好防护设备，如手套、护目镜等，以避免热源和烟尘对身体的伤害。
同时，避免触摸电阻炉的加热部分，以免烫伤。
3.2 防止过热：在加热过程中，要注意控制加热温度，避免过热导致加热材料的损坏或工作环境的不安全。
定期检查电阻炉的温度控制系统，确保其正常工作。
3.3 维护保养：在使用电阻炉之后，要及时清理和维护设备。
清除残留的加热材料和灰尘，保持电阻炉的干净整洁。
定期检查电阻炉的电源线和连接线，确保其正常工作。
电阻炉操作规程第一章总则第一条为了确保电阻炉的安全运行，保护操作人员的人身安全和设备的正常运转，根据相关法律法规和安全生产规定，制定本操作规程。
第二条本操作规程适用于电阻炉的操作和维护人员，必须严格遵守。
第二章电阻炉的基本结构和工作原理第三条电阻炉主要由电阻体、炉体、电源控制系统、温度控制系统等组成。
第四条电阻体是炉子中温度最高、电流最大的部件，是产生热量的主要部件。
第五条炉体是电阻炉的外壳，具有保温和隔热作用。
第六条电源控制系统用于控制电流和电压，保证电阻炉稳定运行。
第七条温度控制系统用于控制电阻炉的工作温度，避免温度过高或过低。
第三章电阻炉的操作要求第八条操作人员必须具备与其岗位相适应的专业技术知识，并进行相关培训。
第九条操作人员必须熟悉电阻炉的基本结构和工作原理，掌握操作方法和常见故障处理技能。
第十条操作人员必须按照操作规程进行操作，切勿擅自调整电阻炉的工作参数。
第十一条操作人员必须穿戴个人防护装备，如防护服、安全鞋、防护手套等。
第十二条操作人员在操作电阻炉时，必须保持清醒状态，不得饮酒、吸烟或服用药物。
第十三条操作人员必须按规定开启电源，进行预热和工作温度设定。
第十四条操作人员必须定期检查电阻炉的绝缘状态和温控系统的工作情况，发现问题及时整改。
第四章电阻炉的安全操作第十五条操作人员在操作电阻炉之前，必须进行安全检查，确保电阻炉及周围环境没有危险隐患。
第十六条操作人员在操作电阻炉时，必须保持机房或操作区域内的整洁，不得堆放杂物。
第十七条操作人员必须确保电阻炉周围通风良好，烟雾排放通畅。
第十八条操作人员在操作电阻炉时，不得随意触摸电炉，必须使用绝缘工具。
第十九条操作人员在操作电阻炉时，不得在工作区域内堆放易燃易爆物品。
第二十条操作人员在操作电阻炉时，必须保持设备的周围干燥，防止水分进入电阻炉。
第二十一条操作人员在操作电阻炉时，必须注意保持设备的稳定，防止设备倾斜或翻倒。
第二十二条操作人员在操作电阻炉时，必须注意防止温度过高引发设备的炸裂或火灾。
电炉温度控制器使用说明书Temperature Control Apparatus for Electric Furnaces Operating Manual邦西仪器科技(上海)有限公司地址:上海市嘉定区陈翔路88号全国服务热线:400-840-9177一、概述Ⅰ.SummaryKS系列电炉温度控制器外壳采用优质冷轧钢板经冲压、喷塑焊接精制而成。
温度控制器仪表有指针型、数显型、智能型,具有操作简便、性能可靠等优点。
二、主要技术参数Ⅱ. The main technical parameter三、安装方法1、在电源引入处安装专用漏电保护器。
2、将控制器后面电源线接在刀阐或漏电保护器上(注:不应小于40安培)。
3、将控制器后面的负载线接到电炉的接线柱上。
4、将控制器后面的热电偶插到箱式炉体内,并用石棉绳填塞(无需螺丝固定)。
5、检査各接线柱是否紧固,如有松动,紧固后,安装完毕。
四、使用方法使用说明1、KSW型为直接控制型,受控制元件为加热丝,不调节其功率,打开电源开关就会直接控制输出,因合金加热丝阻值不变,故被控制的电炉功率不会超过控制器的额定控制功率。
2、KSY型为电压调节输出型,控制加热元件为硅碳棒。
硅碳棒的特性是低温时阻值很小,所以功率很大,随着温度的升高阻值会逐渐增大(不像合金加热丝一样,阻值是一定的,功率也是一定的)。
所以低温时的调节功率不能过大,不能超过控制器的额定功率,功率的大小反应在电流表与电压表,电流表显示的数值不能超过控制器的最大电流,电压表显示的数值是输出电压,不要认为达不到最高电压,就一味的调节粗、细调旋钮,那样会使电流过大烧坏控制元件。
例如:KSY-3-16型其控制功率为3KW,最高控制温度为1600C,最大控制电流为15A随着温度的升高,电流会慢慢的下降,输出电压上这时可调节旋钮使电流适当升高,但是不能超过最大控制电流。
3、在使用前,将调节旋钮调节到最小,通电后将调节旋钮逐渐向大处调节,并观察电流表的显示情況,使用完毕后,必须将调节旋钮调回到最小,防止下次使用时功率过大烧坏控制元件。

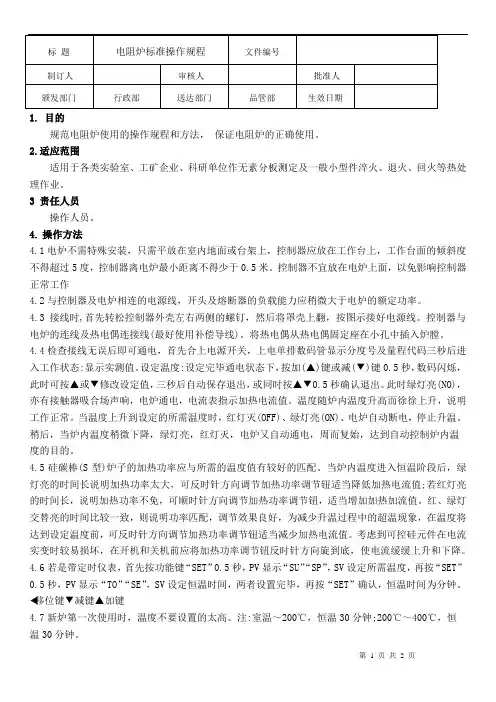

1. 目的规范电阻炉使用的操作规程和方法，保证电阻炉的正确使用。
2.适应范围适用于各类实验室、工矿企业、科研单位作无素分板测定及一般小型件淬火、退火、回火等热处理作业。
3 责任人员操作人员。
4.操作方法4.1电炉不需特殊安装，只需平放在室内地面或台架上，控制器应放在工作台上，工作台面的倾斜度不得超过5度，控制器离电炉最小距离不得少于0.5米。
控制器不宜放在电炉上面，以免影响控制器正常工作4.2与控制器及电炉相连的电源线，开头及熔断器的负载能力应稍微大于电炉的额定功率。
4.3接线时,首先转松控制器外壳左右两侧的螺钉，然后将罩壳上翻，按图示接好电源线。
控制器与电炉的连线及热电偶连接线(最好使用补偿导线)。
将热电偶从热电偶固定座在小孔中插入炉膛。
4.4检查接线无误后即可通电，首先合上电源开关，上电单排数码管显示分度号及量程代码三秒后进入工作状态:显示实测值。
设定温度:设定完毕通电状态下，按加(▲)键或减(▼)键0.5秒，数码闪烁，此时可按▲或▼修改设定值，三秒后自动保存退出，或同时按▲▼0.5秒确认退出。
此时绿灯亮(NO)，亦有接触器吸合场声响，电炉通电，电流表指示加热电流值。
温度随炉内温度升高而徐徐上升，说明工作正常。
当温度上升到设定的所需温度时，红灯灭(OFF)、绿灯亮(ON)、电炉自动断电，停止升温。
稍后，当炉内温度稍微下降，绿灯亮，红灯灭，电炉又自动通电，周而复始，达到自动控制炉内温度的目的。
4.5硅碳棒(S型)炉子的加热功率应与所需的温度值有较好的匹配。
当炉内温度进入恒温阶段后，绿灯亮的时间长说明加热功率太大，可反时针方向调节加热功率调节钮适当降低加热电流值;若红灯亮的时间长，说明加热功率不免，可顺时针方向调节加热功率调节钮，适当增加加热加流值。
红、绿灯交替亮的时间比较一致，则说明功率匹配，调节效果良好，为减少升温过程中的超温现象，在温度将达到设定温度前，可反时针方向调节加热功率调节钮适当减少加热电流值。

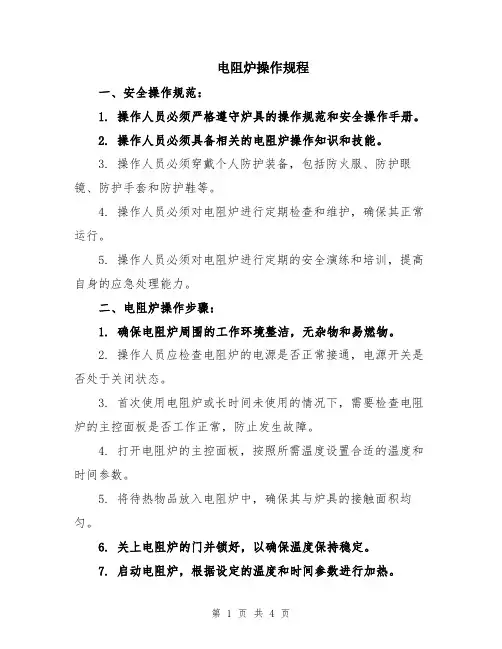

电阻炉操作规程一、安全操作规范：1. 操作人员必须严格遵守炉具的操作规范和安全操作手册。
2. 操作人员必须具备相关的电阻炉操作知识和技能。
3. 操作人员必须穿戴个人防护装备，包括防火服、防护眼镜、防护手套和防护鞋等。
4. 操作人员必须对电阻炉进行定期检查和维护，确保其正常运行。
5. 操作人员必须对电阻炉进行定期的安全演练和培训，提高自身的应急处理能力。
二、电阻炉操作步骤：1. 确保电阻炉周围的工作环境整洁，无杂物和易燃物。
2. 操作人员应检查电阻炉的电源是否正常接通，电源开关是否处于关闭状态。
3. 首次使用电阻炉或长时间未使用的情况下，需要检查电阻炉的主控面板是否工作正常，防止发生故障。
4. 打开电阻炉的主控面板，按照所需温度设置合适的温度和时间参数。
5. 将待热物品放入电阻炉中，确保其与炉具的接触面积均匀。
6. 关上电阻炉的门并锁好，以确保温度保持稳定。
7. 启动电阻炉，根据设定的温度和时间参数进行加热。
8. 当加热时间到达时，及时关闭电阻炉的电源。
9. 完成加热操作后，应等待电阻炉完全冷却后再进行清洁和维护工作。
三、异常情况处理：1. 当电阻炉发生异常时，操作人员应立即停止加热并关闭电源。
2. 当电阻炉发生漏电等安全问题时，应立即离开现场，并及时通知维修人员处理。
3. 在电阻炉内加热时，操作人员应定期检查加热物品的情况，确保其正常运行。
4. 在加热过程中如果发生温度过高或过低的情况，操作人员应及时调整温度控制器。
5. 当电阻炉出现故障时，操作人员应及时通知维修人员，并采取相应的安全措施。
6. 在操作过程中如果发现任何火灾风险，操作人员应立即切断电源，并报警处理。
四、维护和保养规范：1. 操作人员应定期巡视电阻炉的使用情况，确保其正常运行。
2. 在使用电阻炉之前和之后，应对电阻炉进行清洁和检查，确保其干净和无隐患。
3. 定期更换电阻炉中的耗材，如加热丝、电阻片等。
4. 长时间不使用电阻炉时，应断开电源并对其进行包装和储存，以防止灰尘和湿气的侵蚀。
