KSW-6-12电炉温度控制器操作规程

建立本公司箱式电阻炉标准操作程序。

2适用范围本标准适用于本公司箱式电阻炉操作。

3责任者QC检验员、QC主任。

4型号与主要技术指标4.1型号KSW-4.4.1.1主要技术指标4.1.1.1最大控制功率4千瓦。

4.1.1.2输入电压220伏。

4.1.1.3相数1相。

4.1.1.4额定输出电压25安。

4.1.1.5最高控制温度≤IIOO0C O4.1.1.6控温精度≤11o Co4.1.1.7外型长一1328mm o4.1.1.8外型宽一B310mm o4.1.1.9外型高一H212mm o4.1.1.10重量35kg o5操作步骤5.1操作前准备1.1.1将电炉平放在室内平整的地面上，或适当的工作台上，禁用木制架且远离其它怕热易然的东西。

1.1.2揭开温度器罩壳，连接电源时，相线和中心线不可接反，否则会影响温度器的正常工作，并有触电危险，为了保障安全操作，温度控制器外壳须可靠接地。

5.1.3如热电偶使用冷端补偿器时，应将零端基准点调整至冷端补偿器的基准温度点；不用冷端补偿器时，零位基准点调至刻度零位，但所指示的温度为被测点和热电偶冷端的温度差。

1.1.4旋动温度指示调节仪，将温度指示调节仪之设定指针调整至所需工作温度的位置。

5.2操作步骤5.2.1检查各部位接线正确无误后，合上电源，按动直键开关接通电源，此时，温度指示仪左边绿色指示灯亮。

5.3.2待温度指示调节仪指示针升高至设定温度值时，在温度指示仪作用下，通过接触器使电炉断电，此时温度指示仪右边红色指示灯亮，炉温逐渐下降。

当温度指示仪指示针退离设定温度时，在温度指示仪作用下，通过接触器使电炉通电，此时温度指示仪左边绿色指示灯亮。

如此接触器的反复动作，使炉温逐渐保持恒温.5.3维护与注意事项5.3.1为了保证温度控制器长期良好工作，必须定期进行下列项目检查.5.3.1.1接线头的连接是否良好。

5.3.1.2温度指示仪指针运动有无卡住、泄呆等情实。

5.3. 1.3用电位差计校对温度指示仪刻度误差是否真大。

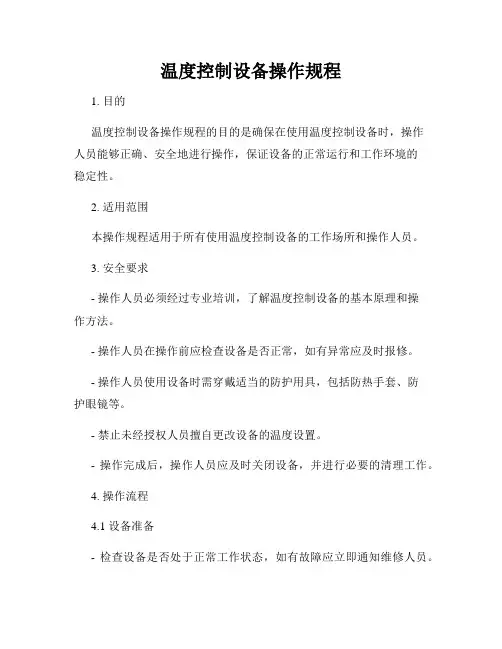

温度控制设备操作规程1. 目的温度控制设备操作规程的目的是确保在使用温度控制设备时，操作人员能够正确、安全地进行操作，保证设备的正常运行和工作环境的稳定性。

2. 适用范围本操作规程适用于所有使用温度控制设备的工作场所和操作人员。

3. 安全要求- 操作人员必须经过专业培训，了解温度控制设备的基本原理和操作方法。

- 操作人员在操作前应检查设备是否正常，如有异常应及时报修。

- 操作人员使用设备时需穿戴适当的防护用具，包括防热手套、防护眼镜等。

- 禁止未经授权人员擅自更改设备的温度设置。

- 操作完成后，操作人员应及时关闭设备，并进行必要的清理工作。

4. 操作流程4.1 设备准备- 检查设备是否处于正常工作状态，如有故障应立即通知维修人员。

- 检查温度设置，确保设定的温度与工作要求相符。

- 穿戴适当的防护用具。

4.2 开机操作- 打开电源，并按照设备说明书正确操作启动设备。

- 根据工作需要，进行必要的温度调节。

4.3 操作监控- 定期检查设备运行情况，确保其正常工作。

- 若发现任何异常，立即停止设备运行，并通知维修人员进行处理。

4.4 关机操作- 在操作完成后，先停止设备运行。

- 关闭电源，并进行必要的清理工作。

- 检查设备周围是否存在隐患，并进行必要的整理。

5. 应急处理- 在设备发生故障或异常情况下，操作人员应立即停止设备运行，并及时报修。

- 当设备出现温度异常升高时，应迅速采取必要的措施，如使用灭火器进行灭火，确保工作环境的安全。

6. 预防措施- 操作人员应定期进行设备维护和保养，确保设备的正常运行。

- 遵守设备使用规范，禁止超载使用设备。

- 定期进行安全培训和演练，提升操作人员的安全意识和应急处理能力。

7. 责任分工- 管理人员负责设备的安全管理和操作规程的执行。

- 操作人员负责按照规程进行设备的操作。

- 维修人员负责设备的日常维护和故障处理。

8. 相关记录- 所有设备的操作记录应当详细记录，包括设备的开机、关机时间以及设备运行期间的监控情况。

温度控制器（KSW-6-16)使用说明书一、简介KSW-6-16型号温度控制器为1300℃电炉的配套设备，与铂铑—铂热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉膛内的温度自动保持恒温。

以硅碳棒为加热元件的高温电阻炉，其加热元件的冷态与热态时的电阻值相差较大，在长期使用中硅碳棒的电阻值将逐渐变大（也称之为老化）。

所以必须与调压设备配套使用，KSW-6-16型号的温度控制器具有温度控制和电压调节二种功能，该温度控制器的温度显示有数字显示和指针显示二种，其中尤以固态继电器为执行元件并配以数字显示的控制器性能更为优越。

二、结构及工作原理温度控制器的外壳由钢板冲压折制成型并采用铝合金框架结构，外壳表面采用高强度的静电喷涂，漆膜光滑牢固。

控制器的前部装有温度控制仪表、电压表、电流表和电源开关。

控制器的内部装有可控硅（固态继电器）、线路板及螺旋保险和接线端子等电器元件。

该温度控制系统采用了优质电子集成元件，控温灵敏、性能可靠、使用方便。

其工作原理：热电偶将电炉内部的温度转换为毫伏电压值，经过集成放大器的放大、比较后，输出移相控制信号，有效地控制可控硅的导通角，进而控制硅碳棒的平均加热功率，使炉膛内的温度保持恒温。

三、设备的安装及使用3.1 设备安装前应将电炉温度控制器放在平整的工作台上，先进行外观的检查：外观应无破损，仪表外观应完好，电源开关完好，使用说明书、合格证齐全。

安装使用前应仔细阅读产品使用说明书并按其要求进行安装与操作。

3.2 指针式温度控制仪表的设定与使用:指针式温度控制仪表应先观察仪表指针是否指在零位，如不在零位，可左右轻微地调节仪表的机械调零螺钉，使之对正即可。

根据不同的工作温度，将设定温度旋钮上的白色标记指到相应的温度上。

红灯亮表示停止加热，绿灯亮表示加热，红绿灯交替亮灭表示进入时间比例加热段或恒温段。

该仪表最高控制温度为1600℃。

3.3 数字式温度控制仪表设定与使用：数字式温度控制仪表不需要调零，将测量/设定开关拨到设定位置后，旋转设定旋钮，温控仪表显示的数字即设定的工作温度。

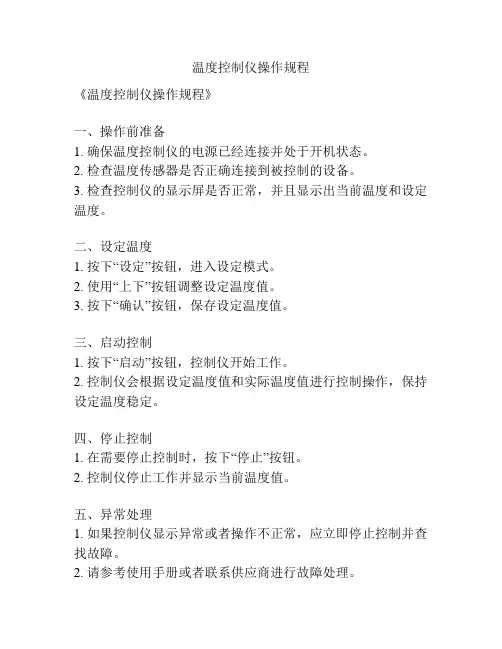

温度控制仪操作规程
《温度控制仪操作规程》
一、操作前准备
1. 确保温度控制仪的电源已经连接并处于开机状态。

2. 检查温度传感器是否正确连接到被控制的设备。

3. 检查控制仪的显示屏是否正常，并且显示出当前温度和设定温度。

二、设定温度
1. 按下“设定”按钮，进入设定模式。

2. 使用“上下”按钮调整设定温度值。

3. 按下“确认”按钮，保存设定温度值。

三、启动控制
1. 按下“启动”按钮，控制仪开始工作。

2. 控制仪会根据设定温度值和实际温度值进行控制操作，保持设定温度稳定。

四、停止控制
1. 在需要停止控制时，按下“停止”按钮。

2. 控制仪停止工作并显示当前温度值。

五、异常处理
1. 如果控制仪显示异常或者操作不正常，应立即停止控制并查找故障。

2. 请参考使用手册或者联系供应商进行故障处理。

六、操作注意事项
1. 操作时应注意安全，避免触碰到高温表面。

2. 操作人员应具备一定的专业知识和技能，以保证设备正常使用。

3. 定期对控制仪进行维护保养，保证设备的正常运行。

总结：本操作规程详细介绍了温度控制仪的操作步骤和注意事项，操作人员应严格按照规程执行，确保设备的安全和稳定运行。

温度控制器调节步骤说明书一、引言温度控制器是一种常见的电子设备，用于精确控制温度，广泛应用于工业、农业、医疗等领域。

本文将详细介绍温度控制器调节步骤，以帮助用户正确操作和调节温度控制器。

二、准备工作在开始温度控制器的调节之前，需要进行一些准备工作，以确保调节的准确性和安全性。

1. 检查温度控制器的电源是否已连接，并确保电源正常工作。

2. 确保温度控制器的传感器已正确安装并与被控温区连接。

3. 如果温度控制器具有外部控制接口，如继电器输出或通信接口，需要按实际需求进行连接。

三、基本操作1. 开机和显示状况打开温度控制器电源，观察显示屏，确保屏幕正常显示。

通常，温度控制器会显示当前温度、设定温度和控制状态等信息。

2. 设定温度使用温度控制器上的调节按钮或旋转开关，将设定温度调整至所需温度。

确保按照所需的温度单位（摄氏度或华氏度）进行设定，并适当调整设定精度。

3. 控制模式选择根据实际需要，选择合适的控制模式。

常见的控制模式包括比例控制、比例积分控制和比例积分微分控制等。

根据被控温区的特性和控制要求，选择最合适的模式并将其设定在温度控制器中。

4. 输出控制根据温度控制器的输出类型和被控设备的类型，设置输出控制。

一般情况下，温度控制器的输出可分为继电器输出、模拟电压输出或模拟电流输出等。

根据实际需要，将输出类型和控制参数进行适当设定。

5. 控制参数调整根据被控设备和被控温区的特性，调整控制参数，以达到较好的控制效果。

控制参数通常包括比例系数、积分时间和微分时间等。

通过逐步调整这些参数，并结合实际反馈进行观察和优化，以实现良好的控制性能。

四、附加功能调节某些温度控制器可能还具有特殊的附加功能，如报警功能、自动校正功能、通信功能等。

根据实际需求，对这些附加功能进行相应的设置和调节。

五、调节结果验证在完成温度控制器的调节后，需要对调节结果进行验证，以确保控制效果满足实际要求。

1. 监控被控温区的实际温度和设定温度，观察两者之间的偏差。

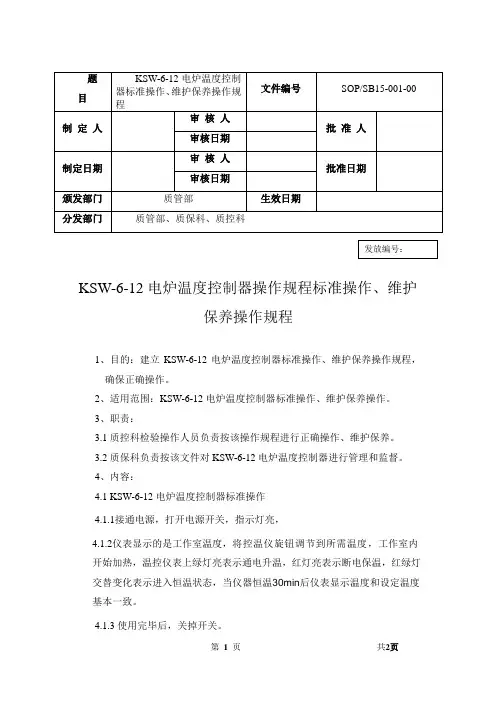

KSW-6-12电炉温度控制器操作规程标准操作、维护
保养操作规程
1、目的：建立KSW-6-12电炉温度控制器标准操作、维护保养操作规程，
确保正确操作。

2、适用范围：KSW-6-12电炉温度控制器标准操作、维护保养操作。

3、职责：
3.1质控科检验操作人员负责按该操作规程进行正确操作、维护保养。

3.2质保科负责按该文件对KSW-6-12电炉温度控制器进行管理和监督。

4、内容：
4.1 KSW-6-12电炉温度控制器标准操作
4.1.1接通电源，打开电源开关，指示灯亮，
4.1.2仪表显示的是工作室温度，将控温仪旋钮调节到所需温度，工作室内
开始加热，温控仪表上绿灯亮表示通电升温，红灯亮表示断电保温，红绿灯交替变化表示进入恒温状态，当仪器恒温30min后仪表显示温度和设定温度基本一致。

4.1.3使用完毕后，关掉开关。

4.2 KSW-6-12电炉温度控制器维护保养规程
4.2.1仪器应放置在具有良好通风条件的室内，室内相对湿度不大于85%，周围不要放置易燃易爆及腐蚀性物品。

4.2.2仪器不能离电阻炉太近，以防止仪器过热使元器件不能正常工作。

4.2.3在使用前，将调节旋钮调节到最小，通电后将调节旋钮逐渐向大处调节，并观察电流表的显示情况，使用完毕后，必须将调节旋钮调回到最小，防止下次使用时，功率过大烧毁控制元件。

4.2.4定期检查各部位连接螺丝是否松动，如有松动并紧固。

4.2.
5.定期清除仪器内部灰尘。

4.3、相关文件：
4.4、相关记录：——
4.5、文件变更历史：——。

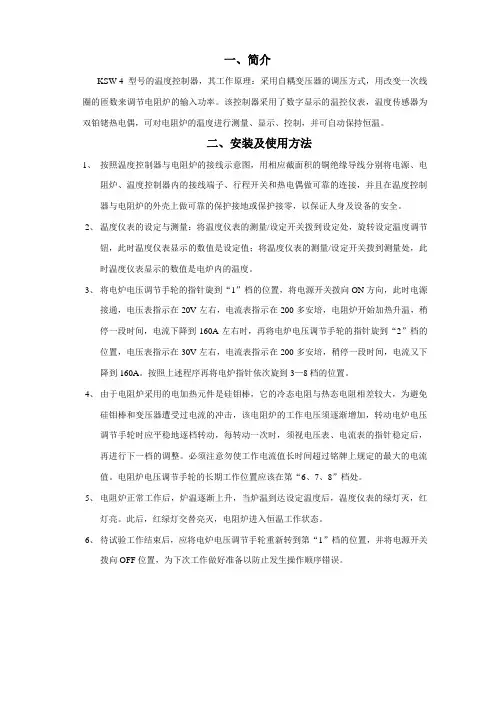

一、简介KSW-4型号的温度控制器，其工作原理：采用自耦变压器的调压方式，用改变一次线圈的匝数来调节电阻炉的输入功率。

该控制器采用了数字显示的温控仪表，温度传感器为双铂铑热电偶，可对电阻炉的温度进行测量、显示、控制，并可自动保持恒温。

二、安装及使用方法1、按照温度控制器与电阻炉的接线示意图，用相应截面积的铜绝缘导线分别将电源、电阻炉、温度控制器内的接线端子、行程开关和热电偶做可靠的连接，并且在温度控制器与电阻炉的外壳上做可靠的保护接地或保护接零，以保证人身及设备的安全。

2、温度仪表的设定与测量：将温度仪表的测量/设定开关拨到设定处，旋转设定温度调节钮，此时温度仪表显示的数值是设定值；将温度仪表的测量/设定开关拨到测量处，此时温度仪表显示的数值是电炉内的温度。

3、将电炉电压调节手轮的指针旋到“1”档的位置，将电源开关拨向ON方向，此时电源接通，电压表指示在20V左右，电流表指示在200多安培，电阻炉开始加热升温，稍停一段时间，电流下降到160A左右时，再将电炉电压调节手轮的指针旋到“2”档的位置，电压表指示在30V左右，电流表指示在200多安培，稍停一段时间，电流又下降到160A。

按照上述程序再将电炉指针依次旋到3—8档的位置。

4、由于电阻炉采用的电加热元件是硅钼棒，它的冷态电阻与热态电阻相差较大，为避免硅钼棒和变压器遭受过电流的冲击，该电阻炉的工作电压须逐渐增加，转动电炉电压调节手轮时应平稳地逐档转动，每转动一次时，须视电压表、电流表的指针稳定后，再进行下一档的调整。

必须注意勿使工作电流值长时间超过铭牌上规定的最大的电流值。

电阻炉电压调节手轮的长期工作位置应该在第“6、7、8”档处。

5、电阻炉正常工作后，炉温逐渐上升，当炉温到达设定温度后，温度仪表的绿灯灭，红灯亮。

此后，红绿灯交替亮灭，电阻炉进入恒温工作状态。

6、待试验工作结束后，应将电炉电压调节手轮重新转到第“1”档的位置，并将电源开关拨向OFF位置，为下次工作做好准备以防止发生操作顺序错误。

电炉温度控制器使用说明书Temperature Control Apparatus for Electric Furnaces Operating Manual邦西仪器科技(上海)有限公司地址:上海市嘉定区陈翔路88号全国服务热线:400-840-9177一、概述Ⅰ.SummaryKS系列电炉温度控制器外壳采用优质冷轧钢板经冲压、喷塑焊接精制而成。

温度控制器仪表有指针型、数显型、智能型,具有操作简便、性能可靠等优点。

二、主要技术参数Ⅱ. The main technical parameter三、安装方法1、在电源引入处安装专用漏电保护器。

2、将控制器后面电源线接在刀阐或漏电保护器上(注:不应小于40安培)。

3、将控制器后面的负载线接到电炉的接线柱上。

4、将控制器后面的热电偶插到箱式炉体内,并用石棉绳填塞(无需螺丝固定)。

5、检査各接线柱是否紧固,如有松动,紧固后,安装完毕。

四、使用方法使用说明1、KSW型为直接控制型,受控制元件为加热丝,不调节其功率,打开电源开关就会直接控制输出,因合金加热丝阻值不变,故被控制的电炉功率不会超过控制器的额定控制功率。

2、KSY型为电压调节输出型,控制加热元件为硅碳棒。

硅碳棒的特性是低温时阻值很小,所以功率很大,随着温度的升高阻值会逐渐增大(不像合金加热丝一样,阻值是一定的,功率也是一定的)。

所以低温时的调节功率不能过大,不能超过控制器的额定功率,功率的大小反应在电流表与电压表,电流表显示的数值不能超过控制器的最大电流,电压表显示的数值是输出电压,不要认为达不到最高电压,就一味的调节粗、细调旋钮,那样会使电流过大烧坏控制元件。

例如:KSY-3-16型其控制功率为3KW,最高控制温度为1600C,最大控制电流为15A随着温度的升高,电流会慢慢的下降,输出电压上这时可调节旋钮使电流适当升高,但是不能超过最大控制电流。

3、在使用前,将调节旋钮调节到最小,通电后将调节旋钮逐渐向大处调节,并观察电流表的显示情況,使用完毕后,必须将调节旋钮调回到最小,防止下次使用时功率过大烧坏控制元件。

第1篇一、设备准备1. 确认温度控制仪已正确连接电源，且电源开关处于关闭状态。

2. 检查温度控制仪的传感器是否完好，并与被测物体正确连接。

3. 确认温度控制仪已安装并固定在稳定的位置，避免震动和倾斜。

二、操作步骤1. 开启温度控制仪电源，等待设备初始化。

2. 设置温度控制仪的温度设定值：a. 按下“设定”键，进入设定模式。

b. 使用“加”、“减”键调整温度设定值。

c. 确认设定值后，按下“确认”键，退出设定模式。

3. 设置温度控制仪的工作模式：a. 按下“模式”键，选择所需的工作模式（如：恒定温度、定时加热、定时冷却等）。

b. 使用“加”、“减”键调整工作模式。

c. 确认工作模式后，按下“确认”键，退出设定模式。

4. 检查温度控制仪的报警设置：a. 按下“报警”键，进入报警设置模式。

b. 使用“加”、“减”键调整报警温度。

c. 确认报警温度后，按下“确认”键，退出设定模式。

5. 启动温度控制仪：a. 确认所有设置完成后，按下“启动”键，开始工作。

b. 温度控制仪开始根据设定值进行温度控制。

6. 监控温度控制仪的工作状态：a. 观察温度控制仪显示屏，了解当前温度、设定温度、报警温度等信息。

b. 如有异常情况，及时调整设定值或停止工作。

三、注意事项1. 温度控制仪在运行过程中，禁止触碰传感器、加热器等部件，以免发生危险。

2. 在调整温度设定值时，请确保温度设定值在设备允许的工作范围内。

3. 温度控制仪运行时，禁止将其放置在易燃、易爆、腐蚀性等有害环境中。

4. 温度控制仪运行过程中，如需停止工作，请先关闭“启动”键，再关闭电源开关。

5. 定期检查温度控制仪的传感器、加热器等部件，确保设备正常运行。

6. 如发现设备故障，请立即停止使用，并联系专业人员进行维修。

四、维护保养1. 定期清洁温度控制仪的显示屏、按键等部件，保持设备整洁。

2. 定期检查温度控制仪的电源线、传感器线等连接线，确保连接牢固。

3. 按照设备说明书进行定期维护保养，确保设备正常运行。

电炉操作规程一、前言为保证电炉操作的安全性和有效性，制定本操作规程，该规程适用于使用电炉进行工业及实验室热处理等工作的人员操作。

二、职责分工1. 操作员：根据本规程对电炉进行操作，并遵守安全操作规定。

2. 管理者：负责对操作员进行培训，并对操作行为进行监督和检查。

同时，对电炉的日常维护进行管理。

三、安全操作1. 在使用电炉之前，应仔细阅读电炉的说明书并了解其工作原理与操作要求。

2. 操作时应穿戴好相应的劳动防护用品。

3. 在操作时应注意不要接触电炉的加热器和热表面，并保持一定的安全距离。

4. 如果电炉过热或出现故障，应立即停止操作并及时处理。

5. 在热处理过程中应特别注意加热温度，避免过热或过低等不当操作引发危险。

四、操作流程1. 开机操作1.1 检查电炉的开关及加热器是否正常。

1.2 按照全部正常后，打开电源开关并打开电炉控制面板。

1.3 调节加热控制器中的时间和温度参数，并按下启动按钮。

1.4 等待电炉加热到设定温度后，调节加热控制器中的保温设置。

2. 加料2.1 打开电炉的门，将待加工件放入电炉内。

2.2 关闭电炉门并将电炉调至预定加工时间及温度范围。

3. 出料3.1 加工完成后，等待电炉冷却到安全温度。

3.2 打开电炉门并将已加工件取出。

3.3 关闭电炉的门，并在关机前进行设备的清洁和维护。

五、维护保养1. 在使用电炉后应及时对设备外壳进行清洁，避免沉积物堵塞机器并影响注意力。

2. 定期对电炉进行维护，并检查加热器、炉体及控制面板等设备是否有损坏或安全隐患，发现问题应及时处理。

3. 对设备进行加热时，应使用稳压电源或UPS等稳定的电源。

六、操作注意事项1. 在操作过程中应全程监督电炉温度和热量的变化，及时调整加热控制器的参数，确保加热温度和时间的准确性。

2. 在加工过程中应避免对电炉的门进行频繁开启或关闭，以免影响加热效果。

3. 在操作结束后，应将电炉关闭并断开电源，以减少燃料消耗和电源损坏。

电炉温度控制器使用说明书Temperature Control Apparatus for Electric Furnaces Operating Manual邦西仪器科技（上海）有限公司地址：上海市嘉定区陈翔路88号全国服务热线：400-840-9177一、概述Ⅰ.SummaryKS系列电炉温度控制器外壳采用优质冷轧钢板经冲压、喷塑焊接精制而成。

温度控制器仪表有指针型、数显型、智能型，具有操作简便、性能可靠等优点。

二、主要技术参数Ⅱ.The main technical parameter三、安装方法1、在电源引入处安装专用漏电保护器。

2、将控制器后面电源线接在刀闸或漏电保护器上（注：不应小于40安培）。

3、将控制器后面的负载线接到电炉的接线柱上。

4、将控制器后面的热电偶插到箱式炉体内，并用石棉绳填塞（无需螺丝固定）。

5、检查各接线柱是否紧固，如有松动，紧固后，安装完毕。

四、使用方法一、使用说明1、KSW型为直接控制型，受控制元件为加热丝，不调节其功率，打开电源开关就会直接控制输出，因合金加热丝阻值不变，故被控制的电炉功率不会超过控制器的额定控制功率。

2、KSY型为电压调节输出型，控制加热元件为硅碳棒。

硅碳棒的特性是低温时阻值很小，所以功率很大，随着温度的升高，阻值会逐渐增大（不像合金加热丝一样，阻值是一定的，功率也是一定的）。

所以低温时的调节功率不能过大，不能超过控制器的额定功率，功率的大小反应在电流表与电压表，电流表显示的数值不能超过控制器的最大电流，电压表显示的数值是输出电压，不要认为达不到最高电压，就一味的调节粗、细调旋钮，那样会使电流过大烧坏控制元件。

例如：KSY-3-16型，其控制功率为3KW，最高控制温度为1600℃，最大控制电流为15A随着温度的升高，电流会慢慢的下降，输出电压上升，这时可调节旋钮使电流适当升高，但是不能超过最大控制电流。

3、在使用前，将调节旋钮调节到最小，通电后将调节旋钮逐渐向大处调节，并观察电流表的显示情况，使用完毕后，必须将调节旋钮调回到最小，防止下次使用时功率过大烧坏控制元件。

引言概述：电炉是一种使用电能作为能源，将电能转化为热能进行加热的设备，广泛应用于冶金、化工、建材等行业。

本文将详细介绍电炉的操作规程，包括设备的操作流程、注意事项以及安全措施等，以确保电炉的正常运行和工作人员的安全。

正文内容：一、设备准备与检查1.熟悉电炉的基本结构和工作原理，并检查设备的运行状态和工作环境。

2.对电炉进行检查，确保电炉的电气设备、炉膛和冷却系统等正常工作。

3.检查电炉的防护装置和报警系统是否完好，确保操作的安全性。

二、开机操作1.打开电源开关，确保电炉供电正常，并检查电压和电流的稳定性。

2.启动电炉的控制系统，包括温度控制、时间控制和报警系统等。

3.打开电炉的进气系统，调整气流量和气压，使其符合工艺要求。

三、加热处理1.根据工艺要求，设置电炉的温度和时间，并确保炉内的加热均匀和稳定。

2.定期检查电炉的温度和炉压，确保在安全范围内。

3.注意观察电炉内部气氛的变化，如有异常情况及时处理。

四、操作注意事项1.操作人员必须穿戴好个人防护装备，包括耐高温手套、护目镜和防护服等。

2.严禁在电炉工作区域内吸烟、喷雾、玩火等违规行为，以防发生火灾和爆炸事故。

3.在操作电炉时，要保持清醒和专注，避免疲劳和情绪波动对操作的影响。

4.遵守操作规程，严禁擅自改变工艺参数或进行不合规操作。

5.定期对电炉进行维护和保养，清除炉膛内的积尘和焦炭等，保持设备的清洁和良好的工作状态。

五、安全措施1.加强安全教育培训，提高操作人员的安全意识和技能水平。

2.对设备进行定期检修和维护，及时更换老化和损坏的设备。

3.设立安全监控系统，及时发现和处理电炉的异常情况。

4.建立应急预案，包括火灾事故和人员伤亡等，确保紧急情况下的及时应对和处置。

5.定期进行安全检查和评估，对存在的安全隐患和问题及时进行整改和改进。

总结：通过本文的阐述，我们详细介绍了电炉的操作规程。

从设备准备与检查、开机操作、加热处理、操作注意事项到安全措施，每个环节都有详细的说明和建议。

KSW-6-12系列温度控制器使用说明书一、简介KSW-6-12系列温度控制器为1000℃、1200℃电炉的配套设备，与镍铬——镍硅热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉内的温度自动保持恒温。

其中，KSW-6-12型为位式温控仪表控制，温度显示有数字和指针两种。

KSW-6-12A型为智能数字式仪表控制。

二、主要技术参数型号KSW-6-12KSW-6-12A额定功率6额定电压(V)单相220V±10%输出电压(V)220V最大输出电流40最高控制温度1200备注与1000℃、1200℃电阻炉配套使用时温控仪表和热电偶的分度号均为“K”三、结构及工作原理温度控制器的外壳采用铝合金框架结构，外壳表面为优质钢板冲制并采用高强度的静电喷涂工艺，漆膜光滑牢固。

KSW-6-12型控制器的前面板装有温度控制仪表、电流表和电源开关。

控制器的内部装有交流接触器及螺旋保险和接线端子等电器元件。

该温度控制系统控温灵敏，性能可靠、使用方便。

其工作原理：热电偶将电炉内部的温度转换为毫伏电压，经过温控仪表内集成放大器的放大、比较后，输出控制信号，输出接触器的通断，控制电炉丝的平均加热功率，使炉膛内的温度保持恒温。

KSW-6-12A型控制器前面板装有智能型数字显示温控仪表、电压表、电流表和电源开关。

控制器的内部装有固态继电器和超温保护交流接触器及接线端子等电器元件。

智能型数字温控仪表具有自整定功能，热电偶将电炉内部的温度转换成毫伏电压，经过温控仪表内单片机进行运算后输出PID信号，控制固态继电器的输出，有效地控制电炉丝的平均加热功率，使炉膛内温度保持恒温。

此温度控制器具有超温保护功能，当炉内温度因元器件损坏或外部发生故障导致超过设定温度时，交流接触器断开，使炉内温度不再升温，故障不再扩大保护了设备安全。

四、设备的安装及使用设备安装前应将电炉温度控制器放在平整的工作台上，先进行外观的检查：外观应无破损，如有损坏，应及时通知经销单位，如系铁路、公路运输损坏，应向运输部门索要证明并要求其赔偿经济损失。

KSW-12-12电炉温度控制器目录一、用途 (2)二、主要技术指标和参数 (2)三、仪器结构 (2)四、仪器使用及注意事项 (3)五、仪器成套及技术文件 (3)本仪器为精密、低温制冷仪器，使用前请详阅说明书，谨慎操作！一、产品简介KSW-12-12电炉温度控制器为1000℃、1200℃电炉的配套设备，与镍铬——镍硅热电偶配套使用，可对电炉内的温度进行测量、显示、控制，并可使炉内的温度自动保持恒温。

设计新颖，控温精度高，性能稳定易操作。

控温仪表分为指针式A：数显式AS：智能式ASP:智能多段二、技术指标★输入电压（V）：380★输出电压（V）：380★最高温度（℃）：1200★最大控制功率（KW）：12One, product introductionKSW-12-12furnace temperature controller for 1000 degrees C,1200 degrees C furnace equipment, and supporting the use of Ni-Cr -- nickel-silicon thermocouple, the furnace temperature measurement, display, control, and can make the temperature inside the oven to keep constant temperature automatically. Novel design, high precision of temperature control, stable performance and easy to operate. Temperature control instrument for pointer type A: digital display type AS: intelligent ASP: intelligent multi segmentTwo, technical indicatorsOf the input voltage ( V ):380Of the output voltage ( V ):380Of the maximum temperature ( c ):1200Control of maximum power ( KW ):12。

KSW系列电阻炉温度控制器使用说明KSW系列电阻炉温度控制器上海博迅实业有限公司医疗设备厂SHANGHAI BOXUN INDUSTRY & COMMERCE CO., Ltd. MEDICAL EQUIPMENT FACTORY一、概述KSW系列电阻炉温度控制器为实验室电阻炉的专用控温设备，它由检测端的热电偶信号输送给控温仪，通过控温仪来控制固态接触对电阻炉供电，并对电阻炉的温度进行测量、指示及自动控制温度。

二、主要技术参数控制器型号 KSW- KSW- KSW- KSW- KSW- KSW-4D-11 4D-13 8D-11 8D-13 12-11 12-16 技术数据最大控千瓦 4 4 8 8 12 12 制功率输入 V 220 220 220 220 380 380 电压1 1 1 1 3 3 相数相50 50 50 50 50 50 频率赫额定输 25 25 40 40 3/25 3/25 安出电流工作 750- 950- 750- 950- 750- 950- ? 1000 1200 1000 1200 1000 1200 温度控温 ? ?11 ?13 ?11 ?13 ?11 ?16 精度外形 MM 尺寸336 336 336 336 343 343 长-L275 275 275 275 322 322 宽-B145 145 145 145 213 213 高-H8.0 8.0 8.0 8.0 11.5 11.5 重量千克1三、电气接线图+71-82 93104115 12613T控温仪开关保险丝电炉地行程开关电炉相中加热器热电偶行程开关瓷接线柱NLAD220V四、工作原理本系列温度控制器是通过热电偶，数显控温仪和固态接触器来对电阻电炉温度进行测量，指示及自动控制温度。

控制器由以下三部分组成:1. 测量部分:由检测端热电偶测得电阻炉内温度讯号(毫伏值)送至数显控温仪。

2. 指示部分:当数显控温仪获得毫伏讯号后，通过数字显示反映出炉内温度值。

可编辑修改精选全文完整版高温电阻炉操作规程1、接通电源，打开电源开关，指示灯亮，表示进入工作状态，仪表显示室内环境温度。

2、将控温仪表上的控温设定旋钮或拨码开关调节到所需温度数值，仪表上绿灯亮时表示电炉正在通电升温，红灯亮时表示断电保温，红绿灯交替变化时表示进入恒温状态。

当恒温30分钟后仪表指示温度值和设定值基本一致。

3、KSW型为直接控制型，没有电流调节功能，因加热元件为金丝，其阻值基本不变，故电炉功率是恒定的，所以直接控制即可。

4、KSW型为电流调节型，其控制的加温元件为硅碳棒。

硅碳棒的特性是低温时电阻值很小，所以功率很大，随着温度的升高阻值逐渐增大，所以低温时需要对其功率进行调解。

其功率的大小反映在电流表和电压表上。

注意：电压表上所显示的电压为输出电压，它和电流的乘积等于其功率[W]，此功率不能大于控制器的额定功率，所以开机前应把调节旋钮放到最小位置，然后逐渐向大处调节，并观察电流表的显示情况，切忌不可猛然调至最大。

5、电源引入处必须安装漏电保护器。

6、电源的电流容量必须满足电炉功率的需要。

7、控制器不能离电炉太近。

8、室内温度不能大于85%，其周围不得放置易燃易爆及腐蚀性物品。

9、炉体及控制器外壳必须妥善接地。

10、当电炉第一次使用或长期停用再次使用时，必须进行烘炉、烘炉时间，室温至200℃四小时，200℃至600℃四小时。

1300℃电炉200℃一小时，200℃至500℃二小时，500℃至800℃三小时，800℃至1200℃二小时，使用时炉温不得超过最高温度，以免烧毁电热元件，并禁止向炉膛内灌注各种液体及溶解的金属。

11、电炉和控制器必须在相对湿度不超过85%，没有导电尘埃爆炸性气体和能破坏金属绝缘和电子元件腐蚀性气体的场所工作。

12、控制器的工作环境温度限于0-50℃。

13、根据技术要求，定期经常检查电炉，控制器后接线头的连接是否良好，指示仪指针运动时有无卡住呆滞现象，并用电位差计进行校准以免因各种原因引起误差太大。

电炉温度控制器安全操作规程1. 背景介绍电炉温度控制器是一种用于控制电炉温度的设备，能够确保电炉在安全范围内运行。

为了保证操作人员和设备的安全，制定本安全操作规程。

2. 操作要求2.1 操作人员必须经过相关培训，了解电炉温度控制器的工作原理和操作步骤。

2.2 在操作电炉温度控制器之前，必须穿戴个人防护装备，包括耐高温手套和防护眼镜等。

2.3 操作人员必须在操作前检查电炉温度控制器的工作状态和外观，如有异常情况必须及时报告相关人员。

2.4 操作人员必须按照电炉温度控制器的操作手册进行操作，严禁任意调整参数或改变设置。

2.5 在操作过程中，操作人员应密切关注电炉温度的变化，如发现异常温度波动应立即停止操作并报告相关人员。

2.6 操作结束后，操作人员必须将电炉温度控制器恢复到初始状态，并将设备进行清洁和维护。

3. 安全预防措施3.1 在操作电炉温度控制器时，必须确保电炉周围没有可燃物或易燃物，以防发生火灾。

3.2 禁止将任何液体或金属物质直接接触到电炉温度控制器上，以防短路或损坏设备。

3.3 定期对电炉温度控制器进行维护和检修，确保设备的可靠性和安全性。

3.4 如发现电炉温度控制器出现故障或异常情况，操作人员应立即停止使用并报告相关人员。

4. 应急措施4.1 在使用电炉温度控制器的过程中，如发生火灾或其他紧急情况，操作人员应立即按照应急预案采取相应的措施进行处理。

4.2 操作人员应熟悉紧急停机按钮的位置和使用方法，并在紧急情况下迅速按下该按钮以停止电炉的运行。

以上为电炉温度控制器的安全操作规程，操作人员必须严格遵守。

任何违反操作规程的行为都可能造成人员伤亡或设备损坏，因此请操作人员务必提高安全意识，确保操作的准确性和安全性。

电炉温度控制器操作规程
一、目的
规范电炉温度控制器操作程序，正确使用仪器，保证检测工作顺利进行，操作人员人身安全和设备安全。

制定本作业指导书。

二、适用范围
适用于电炉温度控制器的使用操作。

三、职责
1电炉温度控制器操作人员按照本规程操作仪，对仪器进行日常维护，作使用登记。

2 电炉温度控制器保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养, 确保使用的仪器处于检定有效期内。

3 科室负责人负责仪器综合管理。

四、使用方法
1.通电前先把控制器开关关掉，调控旋钮反转到底，合闸通电后再打开控制器开关，按照仪表使用说明书设定所需温度值及相关功能。

2.温度控制器为直控型，通电后把仪表设定到所需温度值及相关功能后即可。

3.温度控制器为调控型，通电后把所需温度值及相关能设定好，应调节输出旋钮使电炉达到额定功率（电流*电压）。

五、保养事项
1.必须安装地线。

并随时检查线路连接端确保其接触良好。

2.离电炉不能太近，以免过热使元器件失控。

3.如调节最大还达不到额定功率时，说明电炉碳棒已经老化，应该变接法或更换新碳棒。

电炉操作规程（一）引言概述：本文档旨在规范电炉操作流程，确保操作人员的安全和设备正常运行。

电炉是一种重要的工业设备，正确的操作方法能够提高生产效率并减少事故的发生。

本文将从设备检查、操作准备、启动操作、关机操作和常见故障处理五个大点进行详细介绍。

正文内容：1. 设备检查1.1 检查电炉外部是否有损坏或异常现象。

1.2 检查电炉内部是否存在破损或异物堆积。

1.3 检查电炉的电气系统是否正常工作，如电源开关、温度控制器、排气系统等。

1.4 检查电炉的散热系统是否畅通。

2. 操作准备2.1 穿戴好工作服、防护眼镜和手套等个人防护用具。

2.2 准备好所需的原料和工具，确认其品质和数量。

2.3 清理工作台面和操作区域，确保操作环境整洁。

3. 启动操作3.1 打开电炉电源开关，并确认电压是否正常。

3.2 设置合适的温度和时间参数，调节温度控制器。

3.3 打开排气系统，确保电炉内部的通风流畅。

3.4 操作电炉控制面板，启动加热和搅拌装置。

4. 关机操作4.1 先关闭加热和搅拌装置，等待电炉冷却至安全温度。

4.2 关闭电炉电源开关，并切断电源。

4.3 清理和整理电炉内外部，清除残留物和异物。

4.4 记录好操作日志，包括启动时间、温度、加热时间和产出数量等关键信息。

5. 常见故障处理5.1 温度偏差过大时，检查仪表仪器的准确性并重新校准。

5.2 加热不均匀，检查加热器和搅拌装置是否正常工作。

5.3 温度无法上升或下降，检查电炉电源和线路是否有故障。

5.4 排气不畅，检查排气系统是否有堵塞。

5.5 其他故障情况，请联系维修人员进行处理。

总结：本文详细介绍了电炉操作规程，从设备检查、操作准备、启动操作、关机操作和常见故障处理五个大点进行了阐述。

正确的电炉操作方法对于保障操作安全和设备正常运行至关重要。

在操作过程中，操作人员应严格按照规程进行操作，如遇到问题应及时解决或报告相关人员。
