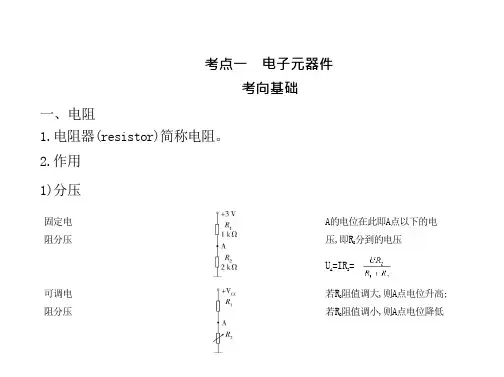

⾼中通⽤技术：电⼦控制考点复习电⼦控制技术附录⼀、常⽤电阻器、电容器、电感器的外形特征、电路符号与标称值1、电阻器电阻器简称电阻，⽤字母R表⽰，单位是“欧姆”，简称“欧”，⽤字母Ω表⽰。
此外还有千欧（kΩ）、兆欧(MΩ)。
其在电路中起降压、分压、限流、分流、负载等作⽤。
①常⽤电阻器的外形特征和电路符号②电阻器的分类电阻器按结构可分为如下两种：固定电阻器，可变电阻器（可调电阻器）。
③电阻器的标称值电阻器的标称值包含电阻值、误差、功耗。
⽤来表⽰电阻值和误差的⽅法有以下两种：直标法：是指将电阻器的参数（电阻值、误差、功耗）⽤数字和字母直接印在电阻体上，允许偏差直接⽤百分数表⽰。
例如，⾊标法：是⽤不同颜⾊的⾊环来表⽰电阻器的阻值和误差。
⼀般电阻体上有四条⾊环，其中前两条⾊环分别表⽰阻值的第1位和第2位有效数字，第三条⾊环表⽰有效数字的幂指数（即有效数字后0的个数），第四条表⽰允许误差（精度）。
精密电阻器上有五条⾊环，前⾯三条表⽰前三位有效数字，第四条表⽰幂指数，第五条表⽰误差。
各种颜⾊对应的含义如下图。
例如：橙橙红⾦表⽰阻值为3300欧姆。
精度为±5％。
⽂字符号法：⽤阿拉伯数字和⽂字符号两者有规律的组合来表⽰阻值允许的偏差⽤⽂字符号表⽰，符号前⾯的数字表⽰整数阻值，后⾯的数字依次表⽰第⼀位⼩数和第⼆位⼩数阻值。
例如，1R5表⽰1.5Ω，2k7表⽰2.7kΩ，R1表⽰0.1Ω。
数码法：⽤三位阿拉伯数字表⽰，前两位数字表⽰阻值的有效数，第三位数字表⽰有效数字后零的个数。
例如，102表⽰1kΩ。
当阻值⼩于10Ω时，⽤*R*表⽰，将R看着⼩数点，例如，8R2表⽰8.2Ω。
④电阻器的选⽤：当选⽤电阻器时，⼀般只考虑标称阻值(标⽰在电阻器上的电阻值)、额定功率(所允许耗散的最⼤功率)。
2、电容器电容器简称电容，⽤字母C表⽰，它是由两个靠得很近的导体中间隔绝缘材料构成的，所以直流电不能通过电容器。
其在电路中起到“通交流隔直流”的作⽤，常⽤于耦合电路、振荡电路、调谐电路、滤波电路、和延时电路中。

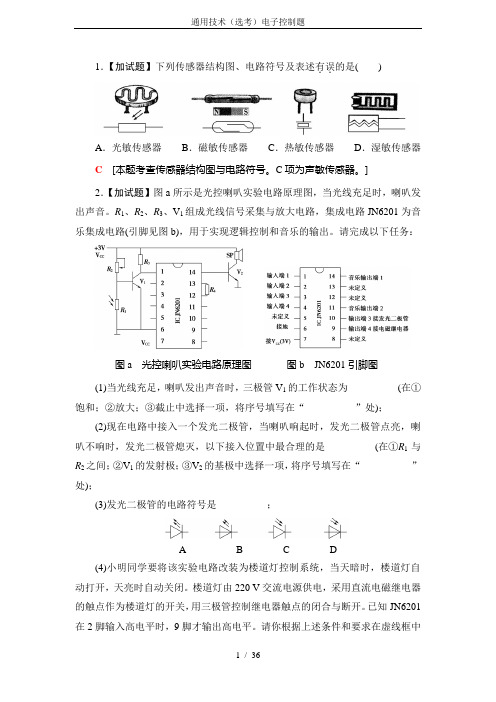

1．【加试题】下列传感器结构图、电路符号及表述有误．．的是()A．光敏传感器B．磁敏传感器C．热敏传感器D．湿敏传感器C[本题考查传感器结构图与电路符号。
C项为声敏传感器。
]2．【加试题】图a所示是光控喇叭实验电路原理图，当光线充足时，喇叭发出声音。
R1、R2、R3、V1组成光线信号采集与放大电路，集成电路JN6201为音乐集成电路(引脚见图b)，用于实现逻辑控制和音乐的输出。
请完成以下任务：图a光控喇叭实验电路原理图图b JN6201引脚图(1)当光线充足，喇叭发出声音时，三极管V1的工作状态为__________(在①饱和；②放大；③截止中选择一项，将序号填写在“__________”处)；(2)现在电路中接入一个发光二极管，当喇叭响起时，发光二极管点亮，喇叭不响时，发光二极管熄灭，以下接入位置中最合理的是__________(在①R1与R2之间；②V1的发射极；③V2的基极中选择一项，将序号填写在“__________”处)；(3)发光二极管的电路符号是__________；A B C D(4)小明同学要将该实验电路改装为楼道灯控制系统，当天暗时，楼道灯自动打开，天亮时自动关闭。
楼道灯由220 V交流电源供电，采用直流电磁继电器的触点作为楼道灯的开关，用三极管控制继电器触点的闭合与断开。
已知JN6201在2脚输入高电平时，9脚才输出高电平。
请你根据上述条件和要求在虚线框中帮助小明画全电路。
【解析】本题考查了开环电子控制和JN6201集成电路。
JN6201是一个储存了多首音乐的音乐集成电路，该电路中，当输入引脚为1、2、3、4其中有一个为高电平时，14引脚输出一首音乐脉冲，音乐结束14引脚为低电平。
9引脚默认为高电平，当1引脚输入为高电平触发时，9引脚输出为低电平，音乐结束，恢复为高。
(1)光线充足，三极管电位下降，发射结截止，三极管处于截止状态，③正确。
(2)当喇叭响起时，需要发光二极管亮。
第五章电子控制系统的设计及其应用1．一般机柜设有自动风扇散热控制系统，当电器运行发热高于某温度值时，自动开启风扇进行散热，其电路原理图如下图所示。
其中，R t为热敏电阻，LM311是电压比较器(当脚3电压低于脚2电压时,脚7输出供电电源12 V；当脚3电压高于脚2电压时，脚7输出低电平0V)。
请完成以下问题：（1）热敏电阻R t为________,当温度升高时，R t的电阻值________.(在以下选项中选择一项，填写相应的序号：①正温度系数；②负温度系数；③增大；④减小。
)(2）若要调低风扇运行的设定温度,则将滑动电阻R p________.（在以下选项中选择一项，填写相应的序号：①向上滑动，增大阻值②向下滑动，增大阻值③向上滑动，减小阻值④向下滑动，减小阻值）（3)启动风扇时，风扇工作灯亮起；为保证散热效果,采用220V 交流电电源的风扇.现提供：直流电磁继电器J，有2个联动开关可控制电路；发光二极管D2作为风扇工作指示灯；阻值3.9kΩ的R5作为二极管的保护电阻;交流电电源的风扇M。
请根据上述要求在虚线框中补全电路。
答案(1)②④（2)③（3)2．如图所示是用555集成设计的恒温控制器系统，R t1、R p1为上限温度检测电阻，R t2、R p2为下限温度检测电阻。
当温度下降时,2脚电位低于1/3V cc时，3脚输出高电平,J吸合，LED（红)点亮，开始加热。
当温度升高而使6脚电位高于2/3V cc时,3脚输出低电平，J释放,断开受控“电热丝"的电源，停止加热。
分析该电子控制电路，回答以下问题：（1）该控制系统属于________（在“①闭环电子控制系统；②开环电子控制系统”中选一项,填写序号）。
(2)该控制系统的执行器是________(在“①电热丝，②继电器J；③555集成、电阻R t1、R p1、R t2、R p2、电容C”中选一项,填写序号）。
(3）要能达到室内温度自动控制，电热丝要与继电器的________(在“①常开;②常闭”中选一项，填写序号)触头串联，在图中虚框内画出该触头,并与电路正确连接。

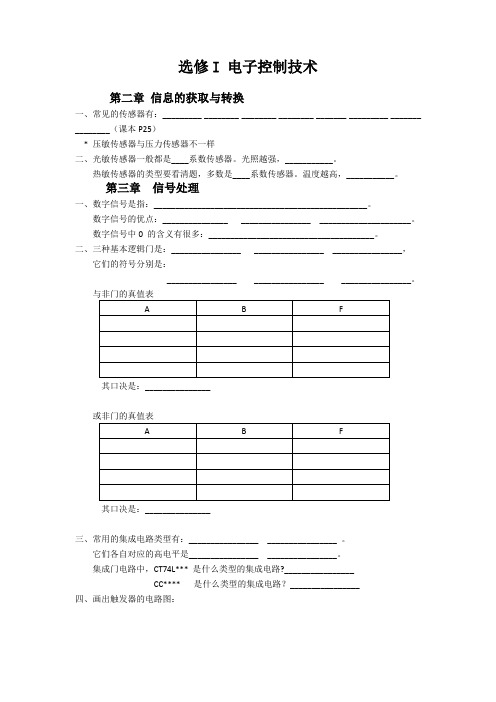

选修I 电子控制技术第二章信息的获取与转换一、常见的传感器有：_________ ________ ________ ________ _______ _________ _______ ________（课本P25）* 压敏传感器与压力传感器不一样二、光敏传感器一般都是____系数传感器。
光照越强，___________。
热敏传感器的类型要看清题，多数是____系数传感器。
温度越高，___________。
第三章信号处理一、数字信号是指：_________________________________________________。
数字信号的优点：_______________ ________________ _____________________。
数字信号中0 的含义有很多：______________________________________。
二、三种基本逻辑门是：________________________________ ________________，它们的符号分别是：________________________________________________。
其口决是：_______________其口决是：_______________三、常用的集成电路类型有：________________________________。
它们各自对应的高电平是________________________________。
集成门电路中，CT74L*** 是什么类型的集成电路?________________CC**** 是什么类型的集成电路？________________四、画出触发器的电路图：____________________________________与非门接成的触发器，保持状态的输入________________。
或非门接成的触发器，保持状态的输入________________。
通用技术电控知识点高三通用技术电控知识点是高三学习中的重要内容之一，它涉及到电气控制、电路原理以及相关设备的运作原理等方面。
掌握了这些知识点，可以帮助我们更好地理解和应用电控技术。
本文将从电气控制概述、电控元件、电控系统等方面阐述通用技术电控知识点，帮助高三学生系统地理解和掌握相关内容。
一、电气控制概述电气控制是指利用电信号来控制各种设备和机器的运行，它是现代工业自动化不可或缺的一部分。
电气控制系统通常由电源、控制设备和执行器三部分组成。
1. 电源：电源是电气控制系统的能量来源。
常见的电源有交流电源和直流电源。
交流电源输出的是交流电，直流电源输出的是直流电。
在实际应用中，我们需要根据具体情况选择合适的电源类型。
2. 控制设备：控制设备用来发出控制信号，常见的控制设备有按钮、开关、继电器等。
通过这些设备，我们可以实现对各种设备和机器的启停、切换等操作。
3. 执行器：执行器是根据控制信号来完成具体操作的设备，包括电机、液压元件、气压元件等。
通过控制设备发出的信号，执行器可以实现设备的运行、停止等功能。
二、电控元件电控元件是电气控制系统中的重要组成部分，它们具有不同的功能和特点，常用的电控元件有继电器、接触器、按钮、开关等。
1. 继电器：继电器可以在小电流的作用下，控制大电流的开关。
它通常由线圈和触点两部分组成，线圈通过电流激励产生磁场，吸引或释放触点，从而控制电路的通断。
2. 接触器：接触器是一种大电流开关，它可以承受较大的负载电流。
接触器通常由主触点和辅助触点组成，主触点用于开关主电路，辅助触点用于辅助电路的控制。
3. 按钮：按钮是用手按压的开关装置，通过按下按钮可以实现电路的通断。
按钮常用于启动、停止等操作，根据不同需求可以选择常通按钮或常断按钮。
4. 开关：开关可以实现电路的分、合操作，常见的有单刀单掷开关和双刀双掷开关。
开关的状态可通过手动切换实现，也可以通过电磁控制或电路控制实现。
三、电控系统电控系统是由电气控制设备和电气控制元件构成的一个完整的系统，它可以控制和调节各种设备的运行状态。
2018.No14 0摘 要 本文以案列分析的方式来阐述普通高中通用技术选考内容之电子控制技术电路分析解题思路模式。
关键词 普高选考 电子技术高中通用技术的选考中，电子控制技术分析题是一个必考的知识考点和难点。
历年来考生对本题的得分情况可谓是不尽人意，许多的高中考生感觉电子控制技术分析题很复杂、很难，不知道从何着手；甚至连一些新的通用技术老师也对电子控制技术题深感无奈。
所以，笔者根据自己的教学经验，就电子控制技术分析题的解法思路作以下的解析。
高中通用技术之电子控制技术题的解法陈晓峰（浙江省温州市平阳县万全综合高级中学）1 读题任何题目地解决都是从读题开始，通过读题理解题目的主干内容，获取解题的重要信息，电子控制技术分析题也不例外。
在读电子控制技术题时，我们需要明确电子控制系统的名称、电路的结构组成及题目中所反应的控制逻辑关系等信息。
例题：如图1所示是土壤湿度指示实验电路。
在气温较高的条件下，发光二极管V 1与V 2的亮灭指示了土壤的干与湿。
R 1，R 2，R 3(湿敏电阻)，R 4，VT 1组成了土壤湿度信号采集电路。
R 8（负温度系数热敏电阻）与R 9组成了气温信号采集电路。
