最新电子控制技术-连线题专题复习

⾼中通⽤技术：电⼦控制考点复习电⼦控制技术附录⼀、常⽤电阻器、电容器、电感器的外形特征、电路符号与标称值1、电阻器电阻器简称电阻，⽤字母R表⽰，单位是“欧姆”，简称“欧”，⽤字母Ω表⽰。

此外还有千欧（kΩ）、兆欧(MΩ)。

其在电路中起降压、分压、限流、分流、负载等作⽤。

①常⽤电阻器的外形特征和电路符号②电阻器的分类电阻器按结构可分为如下两种：固定电阻器，可变电阻器（可调电阻器）。

③电阻器的标称值电阻器的标称值包含电阻值、误差、功耗。

⽤来表⽰电阻值和误差的⽅法有以下两种：直标法：是指将电阻器的参数（电阻值、误差、功耗）⽤数字和字母直接印在电阻体上，允许偏差直接⽤百分数表⽰。

例如，⾊标法：是⽤不同颜⾊的⾊环来表⽰电阻器的阻值和误差。

⼀般电阻体上有四条⾊环，其中前两条⾊环分别表⽰阻值的第1位和第2位有效数字，第三条⾊环表⽰有效数字的幂指数（即有效数字后0的个数），第四条表⽰允许误差（精度）。

精密电阻器上有五条⾊环，前⾯三条表⽰前三位有效数字，第四条表⽰幂指数，第五条表⽰误差。

各种颜⾊对应的含义如下图。

例如：橙橙红⾦表⽰阻值为3300欧姆。

精度为±5％。

⽂字符号法：⽤阿拉伯数字和⽂字符号两者有规律的组合来表⽰阻值允许的偏差⽤⽂字符号表⽰，符号前⾯的数字表⽰整数阻值，后⾯的数字依次表⽰第⼀位⼩数和第⼆位⼩数阻值。

例如，1R5表⽰1.5Ω，2k7表⽰2.7kΩ，R1表⽰0.1Ω。

数码法：⽤三位阿拉伯数字表⽰，前两位数字表⽰阻值的有效数，第三位数字表⽰有效数字后零的个数。

例如，102表⽰1kΩ。

当阻值⼩于10Ω时，⽤*R*表⽰，将R看着⼩数点，例如，8R2表⽰8.2Ω。

④电阻器的选⽤：当选⽤电阻器时，⼀般只考虑标称阻值(标⽰在电阻器上的电阻值)、额定功率(所允许耗散的最⼤功率)。

2、电容器电容器简称电容，⽤字母C表⽰，它是由两个靠得很近的导体中间隔绝缘材料构成的，所以直流电不能通过电容器。

其在电路中起到“通交流隔直流”的作⽤，常⽤于耦合电路、振荡电路、调谐电路、滤波电路、和延时电路中。

汽车电控技术期末复习题Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT汽车电控技术复习题一、选择题 30题1、发动机电子控制系统由：( B )A、喷油器、电控单元和执行器三部分组成；B、传感器、电控单元和执行器三部分组成C、传感器、喷油器和执行器三部分组成；D、传感器、电控单元和喷油器三部分组成2、发动机燃油喷射系统中，以下哪种不属于间歇喷射( D )A.分组喷射；B.同时喷射；C.顺序喷射；D.连续喷射3、桑塔纳2000GSi型轿车哪个传感器无信号时，发动机将无法启动( A )A.曲轴位置传感器；B.凸轮轴位置传感器；C.冷却液温度传感器；D.进气温度传感器4、起动发动机前如果点火开关位于“ON”位置，电动汽油泵：（C）A、持续运转B、不运转C、运转10s后停止D、运转2s后停止5、某汽油喷射系统的汽油压力过高，以下哪项正确。

（ B ）A、电动汽油泵的电刷接触不良；B、回油管堵塞；C、汽油压力调节器密封不严；D、以上都正确。

6、关于节气门体上的怠速调整螺钉，以下哪项正确（B ）A、是用来调节汽油喷射器的供油量；B、是用来调节混合气的浓度；C、以上都正确；D、以上都不正确。

7、下列不属于液压电子控制动力转向系统控制方式的是：（C）A．反力控制式 B．流量控制式 C．回转阀控制式 D．阀灵敏度控制式8、发动机电子控制系统由( B )A.喷油器、电控单元和执行器三部分组成B.传感器、电控单元和执行器三部分组成C.传感器、喷油器和执行器三部分组成D.传感器、电控单元和喷油器三部分组成9. Ne信号指发动机（C ）信号。

A. 凸轮轴转角B.车速传感器C.曲轴转角D.升空调开关10、发动机燃油喷射系统中，以下哪种不属于间歇喷射( D )A.分组喷射B.同时喷射C.顺序喷射D.连续喷射11、.桑塔纳2000GSi型轿车哪个传感器无信号时，发动机将无法启动(A ) A.曲轴位置传感器B.凸轮轴位置传感器C.冷却液温度传感器D.进气温度传感器12、发动机怠速转速大小与下列哪个传感器信号无关( A)A. 动力转向开关信号B. 冷却液温度传感器信号C. 发动机转速传感器信号D.空调开关信号13、启动发动机时，若节气门全开，则喷油器(B)A.喷油量较少B.不喷油C.喷油量较多D.喷油量最大14、下列哪个工况不是采用开环控制（C ）A.怠速运转时B.发动机起动时C.氧传感器起效应时D.节气门全开或大负荷时15、下列元件哪个属于体积流量型的空气流量计(A)A.翼片式空气流量计B.热丝式空气流量计C.热膜式空气流量计D.进气压力传感器16、在MPI（多点汽油喷射系统）中，汽油被喷入( C )。

电气控制技术练习题库（含参考答案）一、单选题（共87题，每题1分，共87分）1.三相绕线型异步电动机起动时，通过转子绕组串电阻，可以（）。

A、降低起动转矩B、增大起动电流C、增大起动电压D、增大起动转矩正确答案：D2.电动机正反转运行中的两个接触器必须实现相互间（）。

A、互锁B、自锁C、禁止D、记忆正确答案：A3.三相异步电动机定子绕组的星形连接表示是（）。

A、DB、ΔC、YD、y正确答案：C4.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A5.我国异步电动机的额定频率一般为（）。

A、不确定B、100HzC、50HzD、60Hz正确答案：C6.二次绕组的额定电压为（）A、电源电压B、负载电压C、空载电压D、都不是正确答案：C7.接触器互锁触头是一对（）。

A、辅助常开触头B、辅助常闭触头正确答案：B8.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C9.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电流。

B、改变三相交流电源的频率。

C、改变三相交流电源的相序。

D、改变三相交流电源的电压正确答案：C10.使用电压互感器时，其二次侧不允许（）A、通路B、开路（断路）C、短路D、不确定正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。

A、10B、4C、2D、8正确答案：B12.变压器的一次绕组与（）连接A、负载B、电源C、不确定D、电动机正确答案：B13.停止按钮应优先选用（）A、黑色B、黄色C、绿色D、红色正确答案：D14.电路中实现过载保护的电器是（）A、熔断器C、热继电器D、以上都不是正确答案：C15.变压器一次、二次绕组的电压与其匝数的关系是（）A、不确定B、成正比C、无关D、成反比正确答案：B16.变压器的效率是指变压器的输出功率与（）之比A、总功率B、机械功率C、电磁功率D、输入功率正确答案：D17.三相异步电动机的额定电压是指定子绕组的（）。

专题九电子控制技术集训一基本元器件、传感器及多用电表1.(2023届山水联盟期初,10)下列电子元器件在使用时不需要区分引脚的是()答案 B2.(2023届百校联盟期初,10)下列电子元器件的名称中,不正确的是()答案 D3.(2022绍兴柯桥二模,10)下列电子元器件中无法把非电信号的变化转化成电信号的变化的是()答案 C4.(2021湖丽衢4月联考,10)下列关于电子元器件的描述中正确的是()A.芯片的引脚编号正确 B.图示元件为光敏电阻,光线越强,阻值越小 C.图示元件为正温度系数热敏电阻 D.两个元件都有正负极,可作开关使用答案 B5.(2022温州三模,10)如图所示是用指针式多用电表(图b)探究光控电路(图a)特性的实验,下列检测操作不合理的是()A.断开开关,选择×1 k挡,红表笔接c、黑表笔接d可测得光敏电阻在不同光照下的阻值B.断开开关,选择×1 k挡,红表笔接b、黑表笔接a可测得发光二极管正向阻值C.闭合开关,选择直流电压挡,红表笔接d、黑表笔接c可测得光敏电阻在不同光照下电压变化D.闭合开关,光照时,选择直流电压挡,红表笔接b、黑表笔接a可测得发光二极管压降答案 B集训二模拟电路与数字电路1.(2023届百校联盟期初,11)如图是对称的三极管测试电路,二极管、三极管为硅管。

初始状态,三极管工作在放大状态,下列分析中不正确的是()A.M点电位约为1.4 V,调小R4或调大R6,M点电位基本不变B.N点电位约为1.4 V,调大R5或调小R3,N点电位基本不变C.若V1更换为电阻,适当调小R1后,V2、V3亮度均不变D.若V6更换为电阻,适当调小R3后,V2变亮,V3变暗答案 C2.(2023届百校联盟期初,12)如图所示的逻辑电路,图a和图b均要实现C=1时,F=A,C=0时,F=B,图中虚线框处应当选用()A.虚线框1中需要2个非门,虚线框2中需要1个或门B.虚线框1中需要1个或门,虚线框2中需要2个非门C.虚线框1、2中均只需要1个非门D.虚线框1、2中均只需要2个与门答案 C3.(2022强基联盟联考,12)如图所示的逻辑电路,现要求B=0时,F=0;B=1时,F=A+C,虚线框1和虚线框2中选用的逻辑门分别是()A.与门和或门B.与非门和或非门C.与门和或非门D.与非门和或门答案 D4.(2022绍兴柯桥二模,12)某校文艺节海选节目中,有A、B、C三个裁判,要求至少2位裁判通过,输出F才出高,选手能晋级下一轮。

1.串联电阻 2.判断采集信号 3.接Vcc接地
控制部分
控制部分：接受输入部分的采集信号，对输出部分发出指令。逻辑关系
1.555的2,6脚输入，3脚输出 2.比较器的输入端、输出端 3.五种逻辑门电路的逻辑关系：与门、或门、非门、与非门、或非门 4.用二极管、三极管实现逻辑门的功能
三极管、二极管实现门电路
判断上、下限调节电阻？ 调高/低上限温度？
调高/低下限温度？
（1）判断上、下限：类比 触发器 （2）调节输入端，同增同 减
自锁电路（继电器）：输出端保持
判断J-2的作用？
自锁电路（三极管）：输出端保持
Vcc
J
Rt
R4
R1
V2
V1
R3 V3
Rp R2
+
判断V555引脚作用
上、下限判断与调节（比较器）
判断Rt的型号？ 判断上、下限调节电阻？ 调高/低上限温度？ 调高/低下限温度？
(1)V+、V-不变，同增同减 (1)V+、V-改变，V+=V-
上、下限的判断与调节（555）2,6脚输入同端
调高/低设定温度？ （1）调节输入端，同增同减 （2）调节5脚，类比比较器
上、下限的判断与调节（555）2,6脚输入异端
触点负荷：在输出电路中，触点所承受的电压和电流 （≥ 工作电压和电流）
继电器的选择：额定直流工作电压—触点负荷（电压、电流、功率）
电容：额定直流工作电压、电容量 额定直流工作电压：电容器在电路中长期可靠地工作而不被击穿的直流 （≤ 电源电压（交流电的最大值）） 电压 ，又称为耐压值
作用：（1）通交流阻直流，耦合交变信号 （2）储存电能，充放电 （3）滤波
振荡电路

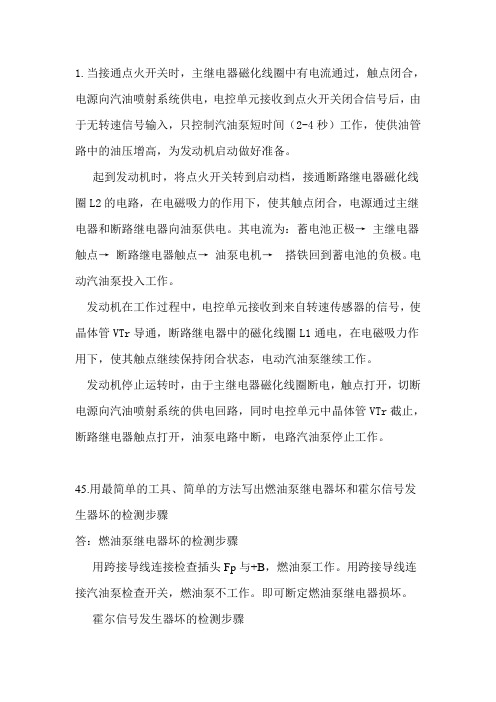

1.当接通点火开关时，主继电器磁化线圈中有电流通过，触点闭合，电源向汽油喷射系统供电，电控单元接收到点火开关闭合信号后，由于无转速信号输入，只控制汽油泵短时间（2-4秒）工作，使供油管路中的油压增高，为发动机启动做好准备。

起到发动机时，将点火开关转到启动档，接通断路继电器磁化线圈L2的电路，在电磁吸力的作用下，使其触点闭合，电源通过主继电器和断路继电器向油泵供电。

其电流为：蓄电池正极→主继电器触点→断路继电器触点→油泵电机→搭铁回到蓄电池的负极。

电动汽油泵投入工作。

发动机在工作过程中，电控单元接收到来自转速传感器的信号，使晶体管VTr导通，断路继电器中的磁化线圈L1通电，在电磁吸力作用下，使其触点继续保持闭合状态，电动汽油泵继续工作。

发动机停止运转时，由于主继电器磁化线圈断电，触点打开，切断电源向汽油喷射系统的供电回路，同时电控单元中晶体管VTr截止，断路继电器触点打开，油泵电路中断，电路汽油泵停止工作。

45.用最简单的工具、简单的方法写出燃油泵继电器坏和霍尔信号发生器坏的检测步骤答：燃油泵继电器坏的检测步骤用跨接导线连接检查插头Fp与+B，燃油泵工作。

用跨接导线连接汽油泵检查开关，燃油泵不工作。

即可断定燃油泵继电器损坏。

霍尔信号发生器坏的检测步骤第一步，关闭点火开关，拔掉接线端子，接通点火开关，检查接线端子有无参考电压，如有，进行下一步第二步，关闭点火开关，插上接线端子，启动发动机，检查接线端子有无脉冲信号，无脉冲信号，确定霍尔信号发生器坏。

1.学生提前准备了解ABS的结构，工作原理，控制方式；找到台架的结构图，电路说明图；2.连接诊断仪，读取故障码，显示一个故障码，为右后轮转速传感器对地短路或断路。

3.支起右后轮，旋转车轮，测量传感器的信号（用万用表交流电压档），无信号输出。

或用示波器检测波形，无波形输出。

4.用万用表测量其电阻，结果正常。

5.拆卸传感器，检查间隙及头部，结果发现传感器头部有污物，去掉污物，正确安装传感器（注意扭矩）旋转车轮，有信号输出。

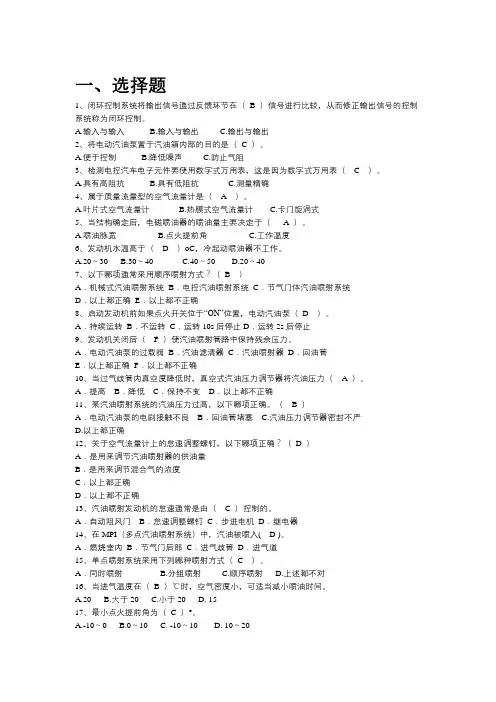

一、选择题1、闭环控制系统将输出信号通过反馈环节在（B ）信号进行比较，从而修正输出信号的控制系统称为闭环控制。

A.输入与输入B.输入与输出C.输出与输出2、将电动汽油泵置于汽油箱内部的目的是（C ）。

A.便于控制B.降低噪声C.防止气阻3、检测电控汽车电子元件要使用数字式万用表，这是因为数字式万用表（ C ）。

A.具有高阻抗B.具有低阻抗C.测量精确4、属于质量流量型的空气流量计是（ A ）。

A.叶片式空气流量计B.热膜式空气流量计C.卡门旋涡式5、当结构确定后，电磁喷油器的喷油量主要决定于（ A ）。

A.喷油脉宽B.点火提前角C.工作温度6、发动机水温高于（ D ）oC，冷起动喷油器不工作。

A.20～30B.30～40C.40～50D.20～407、以下哪项通常采用顺序喷射方式？（B ）A．机械式汽油喷射系统B．电控汽油喷射系统C．节气门体汽油喷射系统D．以上都正确E．以上都不正确8、启动发动机前如果点火开关位于“ON”位置，电动汽油泵（D ）。

A．持续运转B．不运转C．运转10s后停止D．运转2s后停止9、发动机关闭后（ F ）使汽油喷射管路中保持残余压力。

A．电动汽油泵的过载阀B．汽油滤清器C．汽油喷射器D．回油管E．以上都正确F．以上都不正确10、当过气歧管内真空度降低时，真空式汽油压力调节器将汽油压力（ A ）。

A．提高B．降低C．保持不变D．以上都不正确11、某汽油喷射系统的汽油压力过高，以下哪项正确。

（ B ）A．电动汽油泵的电刷接触不良B．回油管堵塞 C.汽油压力调节器密封不严D.以上都正确12、关于空气流量计上的怠速调整螺钉，以下哪项正确？（D ）A．是用来调节汽油喷射器的供油量B．是用来调节混合气的浓度C．以上都正确D．以上都不正确13、汽油喷射发动机的怠速通常是由（ C ）控制的。

A．自动阻风门B．怠速调整螺钉C．步进电机D．继电器14、在MPI（多点汽油喷射系统）中，汽油被喷入( D )。

考点一 电子元器件 考向基础
一、电阻 1.电阻器(resistor)简称电阻。 2.作用
1)分压
固定电 阻分压
可调电 阻分压
A的电位在此即A点以下的电 压,即R2分到的电压
UA=IR2=
若R2阻值调大,则A点电位升高; 若R2阻值调小,则A点电位降低
2)限流 电阻的存在能有效控制电流大小,避免电流过大损坏其他元器件。
示数×挡位倍率(不估读)
二、指针式多用电表的使用方法 1.测量电压、电流步骤
1)机械调零:将电表水平放置,进行机械调零; 2)连接待测元器件:保持待测元器件接入电路;红表笔接正极,黑表笔接负 极;
3)挡位选择:先选择相应大挡位进行测量; 4)挡位调整:合理调小挡位,使指针尽可能靠近刻度盘的中央位置; 5)读数:精度×格数+估读; 6)整理仪器:使用完毕后拔出表笔,并将开关旋至OFF挡或交流电压最高 挡。
4)色标法:类似电阻色环标示方法,单位pF。
三、电感 1.电感器(inductor)通常称为电感线圈或线圈。 2.作用 1)隔交流通直流。 2)能把电能转换成磁场能并储存在磁场中。 3.品质因数Q:品质因数“Q”表征电感的性能,简称Q值。Q值越大,电感 线圈自身的阻值损耗越小,在电路中的性能越好。一般电感器的Q值在几 十到几百之间。
2.信号类型:模拟信号与数字信号。
模拟信号 数字信号
特征 连续变化 不连续变化
描述 连续变化的直线或曲线 柱状图或数字
3.数字信号的优点:容易处理、处理精度高、便于记录保存等。
二、逻辑门电路 1.基本逻辑门电路
逻辑 表达式
逻辑 符号
与门 F=A·B
真值表
逻辑关 系文字 表达
有0出0 全1出1

《汽车电控技术》复习资料一、选择题1、电喷发动机的喷射方式按喷油位置可分为和缸内喷射。

A、连续喷射B、缸外喷射C、分组喷射D、同时喷射2、燃油供组系统的组成由油箱、油泵、燃油滤清器、、喷油器和油管组成。

A、压力调节器B、进气压力传感器C、曲轴位置传感器D、水温传感器3、氧传感器输出的信号电压范围为。

A、0.1-0.9VB、0.5-0.9VC、0.1-0.5VD、0.9-1.5V4、牵引力控制有发动机输出扭矩、驱动车轮制动、和综合等控制方式。

A、发动机输出功率B、防滑差速锁C、主减速锁D、集中5、安全气囊系统由碰撞开关、SRS ECU和等组成。

A、制动开关B、安全气囊组件C、火药D、点火器6、电控自动变速器主要由液力变矩器、行星齿轮传动机构、液压系统、手控连杆机构和壳体等组成。

A、传感器B、电子控制系统C、手动换档阀D、行星齿轮7、行星齿轮式自动变速器按结构不同，可分为辛普森式，两种。

A、拉维娜式B、机械式C、机电式D、无级式8、L型EFI发动机的空气供给装置由空气滤清器、进气总管、、节气门体、进气歧管等组成。

A、节气门B、压力传感器C、空气流量计D、排气歧管9、巡航控制方式主要由巡航控制开关、、CCS ECU和节气门控制器等组成。

A、档位开关B、NE传感器C、怠速开关D、车速传感器10、电子控制悬架系统主要由弹性元件、和电子控制装置组成。

A、传感器与开关B、电子控制单元C、悬架控制执行器D、阻尼减震器11、汽车发动机净化装置EVAP的作用是减少排放量。

A、COB、HCC、NO XD、CO212、汽车安全气囊系统主要由、电子控制单元和安全气囊组件等组成。

A、碰撞传感器B、执行器C、气囊D、阻尼减震器13、EFI发动机的怠速控制器分为和直动式两大类。

A、步进电机式B、旁通式C、电磁阀式D、脉冲式14、丰田5A-EF发动机的ECU和点火器之间有信号的传递。

A、IGT和IGFB、V C和V SC、PIM和A/CD、IDL和NE15、汽车电控悬架采用的弹性元件是。

电控练习题一、选择题A. PLCB. PIDC. DCSD. SCC2. PLC的缩写代表什么？A. 可编程逻辑控制器B. 可编程接口控制器C. 可编程输入控制器D. 可编程输出控制器A. 热电偶B. 光电传感器C. 压力传感器D. 霍尔传感器A. KpB. KiC. KdD. KsA. 比例控制B. 积分控制C. 微分控制D. 比例积分微分控制A. 电磁阀B. 气动执行器C. 电动执行器D. 液压执行器A. ModbusB. TCP/IPC. HTTPD. FTPA. 梯形图B. 功能块图C. 顺序功能图D. 结构化文本A. 信号隔离器B. 信号放大器C. 信号滤波器D. 信号转换器A. 数据采集卡B. 数据存储器C. 数据处理器D. 数据传输器二、填空题1. PLC的输入输出接口通常分为______、______和______三种类型。

2. PID控制器由______、______和______三个环节组成。

3. 在工业控制系统中，常见的传感器有______、______、______等。

5. 工业现场总线通信协议包括______、______、______等。

6. PLC编程语言主要有______、______、______、______等。

三、判断题1. PLC的输入输出接口可以直接与工业现场设备连接。

（）2. PID控制器只能实现比例控制。

（）3. 传感器的作用是将被测物理量转换为电信号。

（）4. 执行器的作用是接收控制信号并驱动被控对象。

（）5. 工业现场总线通信协议用于实现设备之间的数据交换。

（）6. PLC编程语言中的结构化文本是一种高级编程语言。

（）7. 数据采集卡用于实现信号的隔离和放大。

（）8. 信号处理器用于对采集到的信号进行处理和分析。

（）9. 通信设备用于实现控制指令的传输和接收。

（）10. 控制策略是指导控制器进行控制操作的方法和规则。

（）四、简答题1. 简述PLC的主要组成部分及其作用。

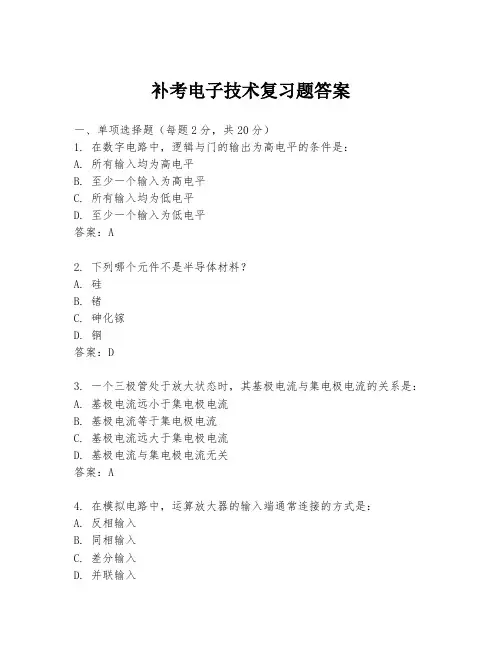

补考电子技术复习题答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑与门的输出为高电平的条件是：A. 所有输入均为高电平B. 至少一个输入为高电平C. 所有输入均为低电平D. 至少一个输入为低电平答案：A2. 下列哪个元件不是半导体材料？A. 硅B. 锗C. 砷化镓D. 铜答案：D3. 一个三极管处于放大状态时，其基极电流与集电极电流的关系是：A. 基极电流远小于集电极电流B. 基极电流等于集电极电流C. 基极电流远大于集电极电流D. 基极电流与集电极电流无关答案：A4. 在模拟电路中，运算放大器的输入端通常连接的方式是：A. 反相输入B. 同相输入C. 差分输入D. 并联输入5. 下列哪个不是数字电路中的基本逻辑运算？A. 与B. 或C. 非D. 乘答案：D6. 在数字电路中，触发器的类型不包括：A. RS触发器B. JK触发器C. D触发器D. 计数器答案：D7. 一个完整的二进制数由8位组成，称为：A. 位B. 字节C. 字D. 双字答案：B8. 在模拟电路中，二极管的正向导通电压通常为：A. 0.2VB. 0.7VC. 2VD. 5V答案：B9. 一个完整的二进制数由16位组成，称为：B. 字C. 双字D. 四字答案：C10. 在数字电路中，异或门的输出为高电平的条件是：A. 输入端电平相同B. 输入端电平不同C. 输入端均为高电平D. 输入端均为低电平答案：B二、多项选择题（每题3分，共15分）1. 下列哪些元件属于被动元件？A. 电阻B. 电感C. 电容D. 二极管答案：ABC2. 在数字电路中，下列哪些是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出依赖于当前输入和过去输入C. 输出与输入之间存在延迟D. 输出与输入之间无延迟答案：AD3. 在模拟电路中，下列哪些元件可以用于信号放大？A. 电阻B. 二极管D. 运算放大器答案：CD4. 下列哪些是数字电路中的基本触发器？A. RS触发器B. JK触发器C. D触发器D. 计数器答案：ABC5. 在数字电路中，下列哪些是时序逻辑电路的特点？A. 输出依赖于当前输入和过去输入B. 输出只依赖于当前输入C. 输出与输入之间存在延迟D. 输出与输入之间无延迟答案：AC三、填空题（每题2分，共20分）1. 在数字电路中，一个完整的二进制数由4位组成，称为________。

《机电控制技术》复习题及答案一、单项选择题1.吊车在匀速提升重物时，对电机而言，其负载的机械特性属于（）。

A. 恒功率B. 直线型C. 恒转矩D. 离心机型2.下列不属于控制系统的性能指标有：（）。

A．时域性能指标 B．频域性能指标 C．空间性能指标 D．综合性能指标3.下面四个电力电子器件中，属于全控型电力电子器件的是（）。

A．二极管 B．单向晶闸管 C．双向晶闸管 D．IGBT4.单相全波整流电路存在有源逆变的若干基本条件中，不包括（）。

A. 必须是全控桥B. 负载必须具有较大感性C. 控制角α>90°D. 必须有续流二极管5.直流调速系统中用以补偿电枢电阻压降引起的转速波动的环节是（）。

A. 电压负反馈B. 电流正反馈C. 电流截止负反馈D. 电压微分负反馈6.普通三相异步电动机作为变频电机使用，则不宜在很低转速长期运行，因为（）。

A. 发热量大，散热条件差B. 伴随额定电压下降，输出功率低C. 异步电机在低速时功率因数低D. 最大转矩降低，易堵转7.电机的反馈制动是指（）。

A. 通过测速发电机的反馈信号，控制好制动速度B. 通过速度继电器的反馈作用，在电机速度接近零时恰好撤消制动力矩C. 电机速度降低的过程中，电机绕组中有电能反馈到电源D. 电机制动时，动能转变为电能消耗在外部电阻上8.下列不属于干扰的作用方式的是（）。

A. 串模干扰B. 共模干扰C. 长线传输干扰D. 短线传输干扰9.下列属于屏蔽形式的是（）。

A. 微波屏蔽B. 电磁屏蔽C. 静电屏蔽D. 低频率屏蔽10.下列不是常见滤波形式的是（）。

A. RC型B. RL型C. LC型D. 双T型二、名词解释1.自动控制系统2. 偏差信号3. 信号调理4. 共模干扰5. 数控机床6. 顺序控制三、填空题1.反馈控制系统的特点是、、、。

2.从机械工业应用着眼，机电控制系统可以具体划分为、、、。

3. 和是控制系统运行中的两种状态。

XX大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。

2.在交流接触器的铁心上一定要安装，目的是。

3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。

4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5.反接制动时，当电机接近于时，应及时防止。

6.伺服电动机为了防止“反转”现象的发生，采用的方法。

7.低压电器的基本结构是、、。

8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。

9.机床电气控制是对控制对象进行控制。

10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。

11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。

12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。

13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。

14.直流电机的调速方法有、、。

15.笼型异步电机的降压起动方法有：、、。

16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

17.接触器可用于频繁通断电路，又具有保护作用。

18.伺服电机又称电机，在自动控制系统中作为元件。

它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。

19.速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。

接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。

计算机网络技术连线题一、基本概念连线题1. 网络拓扑A. 将网络中的设备通过物理或逻辑连接起来的方式2. 协议B. 网络中的设备或节点之间传输数据的规则3. 路由器C. 用于连接不同网络的设备，实现数据包的转发4. 交换机D. 网络中的设备，用于实现数据包在局域网内的转发5. 网关E. 连接两个不同网络协议的网络设备，实现协议转换答案：1-A 2-B 3-C 4-D 5-E二、网络层连线题1. IP地址A. 为网络中的设备分配唯一的地址2. 子网掩码B. 用于定义网络的边界3. 路由器表C. 存储路由信息，用于数据包的转发决策4. 网络接口卡D. 用于连接设备到网络的硬件设备5. 动态主机配置协议（DHCP）E. 自动分配IP地址给网络设备答案：1-A 2-B 3-C 4-D 5-E三、传输层连线题1. 传输控制协议（TCP）A. 面向连接的、可靠的传输层协议2. 用户数据报协议（UDP）B. 无连接的、不可靠的传输层协议3. 端口号C. 用于区分同一设备上的不同服务4. 流量控制D. 用于管理数据传输速率，防止网络拥塞5. 拥塞控制E. 用于减少网络拥塞，提高数据传输效率答案：1-A 2-B 3-C 4-D 5-E四、应用层连线题1. 超文本传输协议（HTTP）A. 用于访问网页的协议2. 文件传输协议（FTP）B. 用于文件传输的协议3. 简单邮件传输协议（SMTP）C. 用于发送电子邮件的协议4. 域名系统（DNS）D. 将域名转换为IP地址的系统5. 动态名称服务（DDNS）E. 允许动态IP地址映射到域名的服务答案：1-A 2-B 3-C 4-D 5-E五、网络安全连线题1. 防火墙A. 用于控制进出网络流量的设备或软件2. 虚拟私人网络（VPN）B. 通过加密技术在公共网络上建立安全的连接3. 加密C. 将数据转换为不可读格式，以保护数据安全4. 入侵检测系统（IDS）D. 用于检测网络中的恶意活动5. 身份认证E. 验证用户身份的过程答案：1-A 2-B 3-C 4-D 5-E六、无线网络连线题1. 无线接入点（AP）A. 用于连接无线设备到有线网络的设备2. 服务集标识符（SSID）B. 用于标识无线网络的名称3. 无线频段C. 无线信号传输的频率范围4. 无线路由器D. 同时具备无线接入点和路由器功能的设备5. 无线网络标准E. 定义无线网络通信协议和标准的规范答案：1-A 2-B 3-C 4-D 5-E通过这些连线题，可以检验学生对计算机网络技术基本概念、网络层、传输层、应用层、网络安全以及无线网络等知识点的掌握情况。

2023年12月12日高中通用技术作业一、选择题1．下列电子元器件中属于三极管的是（）A．B．C．D．2．下列传感器中可用于位置检测的是（）A．B．C．D．3．下列关于多用电表电阻挡的说法，错误的是（）A．表盘刻度是均匀的B．红表笔与表内电源的负极相连C．测电阻时，首先把红、黑表笔短接后调零，然后再去测量电阻D．为了减小误差，应尽量使指针指向表盘中间刻度附近4．下列电子元器件的名称中，正确的是（）A．负温度系数热敏电阻B．可调电阻器C．湿敏电阻D．无极性电容器5．如图所示的面包板实验电路中没有．．用到的电子元器件是（）A．干簧管B．电位器C．三极管D．整流二极管6．如图所示为红外检测器的电路图，其主要用于检测红外遥控发射装置是否正常工作。

在该红外检测器中不需要用的电子元器件是（）A．电容器B．三极管C．电池组D．二极管7．下列对通用技术课程中常用元器件的引脚识别不正确的是（）A．B．C．D．8．如图所示是一光控报警电路，在电路没有用到电子元件有（）A．①①①B．①①①C．①①①D．①①①9．下列电路符号中，表示发光二极管的是（）A．B．C．D．10．测得工作在放大电路中的三极管各电极电位如图所示，其中硅材料的NPN管是（）A．B．C．D．11．下列电子元器件中，引脚无正负极之分的是（）A．①和①B．①和①C．①和①D．①和①12．下列电子元器件中检测光照强度的是（）A．B．C．D．13．以下元器件中，在芯片电源的引脚不考虑的情况下，使用时需要考虑电源正负极的元器件有几个（）A．2 个B．3 个C．4 个D．5 个14．如图所示为通用技术实践室常用电子元件，其中实物、符号及描述均正确且属于传感器的是（）A．B．C．D．15．如图所示是小明设置的光弱报警装置，当光线低于设定值时，报警装置报警，此时测得发光二极管电流Iled=2.5mA，已知发光二极管导通电压为3V，vcc=5V，RP5=100Ω，在该画出的电路图中，不需要用到的电子元件是（）A．B．C．D．16．如图是三极管的实验电路，Vcc=5V，初始时数字式多用电压表读数为3V。
