W —4合1有毒气体检测仪使用说明书北京达航科贸有限公司BW-4合1有毒气体检测仪使用说明书*本机长期不使用时需要将电池取出，以免电池流液腐蚀机内电子元件。
被测气体检测浓度单位H2S硫化氢（百万分之一）ppmCO二氧化碳（百万分之一）ppm02氧气体积百分比（%）可燃气体A, ）爆炸下限百分比（％LEL）B, ）甲烷体积百分比（0-5.0% v/v）译者注：大部分可燃气体可用%LEL单位，甲烷使用v/v单位。
代码功能1声音报警2光报警3传感器4按钮5屏幕6电池盖7数据存储器（可选）8别夹代码功能1报警条件2电池3按钮指示4时钟5气体指示条码6数据存储指示（需安装卡）7自动调零8气瓶9自动检测传感器10密码锁11时间（年月日）12报警条件13预留使用如果光线不足，探测仪背景光自动亮10秒钟, 任意按下一个按钮背景会亮。
开 机务必在正常的空气条件下开机，即氧气为20.9%的空气下开机，否则会导致读数出 现偏差按下 ，此时仪器自动打开开始自检，确认传感器、报警灯、蜂鸣器等部件完好有效。
该检测仪的检测是自动完成的， 一般情况下不需要人为调整。
当空气中一种或多种检测气体浓度超过报警值时，检测仪会发出“嘀、嘀”的报警声，屏幕上方的报警灯闪亮，屏幕 上方有HighAlarm （高报警）或 Alarm Low （低报警）显示。
报警类型及其显示方式：声音报警分为快慢音，即急速“嘀嘀”音和慢速“嘀 一嘀”音。
气体报警设置值气体含量超过报警设置值时，仪器报警。
报警类型 适用气体 报警条件低值CO , H2S ，可燃气体周围含量低于设定值STEL 禾口 TWA CO 和 H2S积累值大于STEL 和TWA 设定值低值报警：♦声（慢）光报警 ♦ ALAM 低值超标气体 指示条闪动ALAM 超 标气体指示条闪动♦震动 STEL 报警： ♦ ♦ALARM高值报警：♦声（快）光报警 ♦ ALAM 超标气体指示条闪动♦震动 ALARM声（快）光报警ALAM 超标气体指示条闪动 震动多气体报警:♦ 声（快慢交替）光报警ALAM 超标气体指示条闪动 震动 传感器报警:♦ ♦ 声（慢）光报警 ALAM （多个或单个）气体指示条闪 动 震动ALARMTWALOW"ID 35liiwt *4「8~~s ~~弹JALARMTWA 报警: ♦ ♦ 声（慢）光报警 ALAM 超标气体指示条闪动 震动超范围报警:♦ ♦ 声（快）光报警 ALAM 超标气体指示条闪动 震动低电量报警:♦ 每10秒一次“嘀”闪动 指示灯闪动u?wJ ?D0TWAALARM ITE L0 0ALARM高值CO, H2S，可燃气体周围含量高于设定值混合气体两种或两种以上的气体出现报警条件TWA、STEL及最大值的读取项目表适用气体含义TWA （仅CO 和H2S）以一个8小时的工作日为基础的时间加权值STEL （仅CO 和H2S）以15分钟为基础的加权值MAX （最大值）在工作时间段内的最大值*对氧气而言，最大值既指氧气含量最大的情况，也指最小的情况。

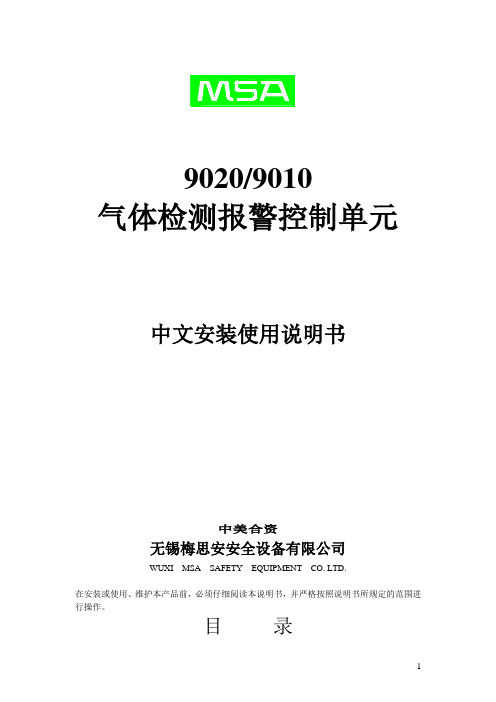

9020/9010气体检测报警控制单元中文安装使用说明书中美合资无锡梅思安安全设备有限公司WUXI MSA SAFETY EQUIPMENT CO. LTD.在安装或使用、维护本产品前，必须仔细阅读本说明书，并严格按照说明书所规定的范围进行操作。
目录一、概述 (3)二、技术规格 (3)三、面板功能 (4)四、接线端子及系统连接示意图 (5)五、安装 (5)1．简述 (5)2．9010/9020仪表 (5)3．常用探测器的安装 (5)4．传输电缆（连接500S点型可燃性气体探测器） (6)六、检查 (6)七、基本操作 (6)1．功能代码简介 (7)1.1 功能代码之意义 (7)1.2 功能代码1，3，5，123和223的进入方法：.. 71.3 功能代码2，4，7，52，53等的进入方法： (7)2．常用的标定校准操作 (8)2.1 标定校准包括4个基本步骤 (8)2.2 标定校准过程如下 (8)3．功能代码简述 (9)3.1 功能代码1 检测通道的标定校准操作 (9)3.2 功能代码2 特殊工作条件的设定 (9)3.3 功能代码3 模拟检查操作 (9)3.4 功能代码4 参数设定操作 (10)3.5 功能代码5 事件保存和打印功能 (11)3.6 功能代码7 外围地址的设定 (11)3.7 功能代码52 初始化操作 (11)3.8 功能代码53 默认设置 (12)3.9 功能代码123 (13)4．预置口令的使用 (13)八、常见故障及错误信息 (13)九、订货须知 (14)十、附图 (14)一、概述本产品为意大利MSA公司原装进口仪表，功能完善，性能可靠。
通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。
仪表有两个型号：9010和9020控制器。
其中9010为单通道仪表，可配接一只气体探测器，9020为双通道仪表，两个通道互相独立，可同时配接两只相同或不同的气体探测器。
四合一气体检测仪 使用说明1.产品技术参数一、使用前须知本仪器是一款便携式多气体检测仪，它能同时连续检测4种气体：O ，L EL（可燃气体），CO，H S。
每种气体浓度读数都会显示在液22晶显示屏上。
仪器提供用户可自行设置的低浓度/高浓度报警，及STEL/TWA报警功能。
当检测结果超出预先设置的报警设定值，仪器便以声、光及振动报警提醒用户。
2.产品简介3.仪器整机视图传感器窗口AS8930采样泵连接点向下按键向上按键光报警充电接口开机/关机按键确认按键声报警液晶显示屏二、操作说明开机按住[ ]键两秒钟后松开，仪器即可开机，同时仪器发出一声蜂鸣并伴有振动，液晶显示屏上所有的图标和字段都将点亮，接着屏幕将显示仪器软件版本。
之后，仪器进入18秒钟的倒计时，当倒计时完成后，仪器进入常规的气体读数模式。
关机持续按[ ]键3秒，待仪器3次蜂鸣后即可关机。
1.仪器操作背光灯,,开机后进入气体读数模式，将开始对全部四种气体（O LEL CO,H S）22度报警设定值（包括STEL/TWA报警设定值），仪器就会发出报警。
在报警状态下，仪器按一定频率就会发出低频蜂鸣（低浓度报警），高频蜂鸣（高浓度报警），光报警以及振动报警。
当气体浓度低于报警设定值时，仪器将返回键进入另外4个模式。
2.气体读数模式可前进至峰值显示模式。
在此模式下，屏幕将显示有毒气体和可燃气体传感器所测得的峰值气体浓度读数，氧气传感器测得3.峰值显示模式4.TWA读数观察模式]键3次，仪器进入TWA读数观察模式，在该模式下，屏幕上出现[ TWA ]字符以及两个有毒气体传感器测得的TWA（时间平均暴露量极限）数值。
TWA值在每次仪器断开电源后将重新设置，而该时间基准设定为8小时。
TWA只对有毒气体有效，若仪器为无毒气体传感器，该项将不显示。
]4在气体读数模式下，按[键次，仪器进入STEL读数观察模式，在该模式下屏幕上出现[ STEL ]字符以及两个有毒气体传感器测得的STEL数值这两个有毒气体传感器的STEL（短期暴露极限）在每次仪器断开电源后将重新设置，而STEL时间基准设定为15分钟。
H2S, CO, O2, LELMulti-gas made simpleThe easy to wear, slim and compact GasAlertMicroClip providesaffordable protection from atmospheric gas hazards and extendedbattery life, especially in cold weather. The GasAlertMicroClip featuresvisual compliance at a glance with the flashing, green IntelliFlash™. Easyone-button operation reduces training time and lets workers focus onthe job at hand. For simple, cost-effective management of your records,calibration and bump testing, choose BW’s MicroDock II automatic testand calibration system and Fleet Manager II software.Meets ACGIH 1 ppm H2S TWA recommendations.Visit to download the latest Fleet Manager IIupdate.Standard Package Contents• Detector complete with specified sensor(s), stainless steel alligator clipand concussion-proof housing• Rechargeable battery• Wall outlet charging adaptor• Calibration/test cap and hose• Manual• Multi-language CD manualGeneral SpecificationsGasAlertMicroClip XL GasAlertMicroClip X3Size 4.4 x 2.4 x 1.2 in. /11.3 x 6.0 x 3.1 cm 4.4 x 2.4 x 1.2 in. / 11.3 x 6.0 x 3.1 cmWeight 6.7 oz. / 190 g 6.3 oz. / 179 g Temperature-4 to +122°F / -20 to +50°CTypical battery life18 hours (recharges in less than 6 hours)Note: Battery is guaranteed to have 12 hour runtime during warranty periodunder normal operating temperature of 4°F / -20°C to 122°F / 50°C. Ingress Protection IP68Certifications andapprovals n Class I, Div. 1, Gr. A, B, C, DATEX:X g II 1 GEx ia IIC T4 GaIECEx:Ex ia IIC T4 GaX: European ConformityWarranty Full two-year (GasAlertMicroClip XL) orthree-year (GasAlertMicroClip X3) warranty including all sensorsOrder NumberGasAlertMicroClip 4-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3GasAlertMicroClip 3-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3GasAlertMicroClip 2-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3GasAlertMicroClip 1-Gas Detector GasAlertMicroClip XL GasAlertMicroClip X3Note: To order a unit with black housing, change order number component "-Y-" to "-B-".GasAlertMicroClip Region CodesGas LegendMicroDock IIAutomatic test and calibrationstation (see MicroDock II sectionfor additional information)Confined Space KitOrder NumberCarrying & Protective Accessories Order NumberSampling & Testing EquipmentOrder NumberNote: For complete list of Sampling & Testing Equipment, please refer to the full Price List or contact Honeywell Analytics.Power Options and Spares Order Number *For regions outside North America replace “-NA” with: “-EU” for Europe, “-UK” for United Kingdom and “-AU” for Australia/China.Deluxe Confined Space KitMC-CK-DLOrder detector and calibration gas separately.Test CapMC-TC-1Auxiliary Filter KitMC-AF-K1Easily attaches in the fieldto protect the internal filterManual Aspirator Pump KitMC-AS01For remote sampling; complete with probe,hose, aspirator pump and adaptor capBlack Leather PVC CaseMC2-LC-1Datalogging AccessoriesOrder NumberMicroDock IIOrder NumberReplacement Sensor ScreensOrder NumberReplacement SensorsOrder NumberFor a full list of calibration and testing equipment, please refer to the full Price List or contact Honeywell Analytics.IR Connectivity KitGA-USB1-IRUse for data download andinstrument set-up optionsVehicle Power Adaptor 12-24 V dcGA-VPA-1Direct-Wire Power Adaptor 12-24 V dcGA-PA-3Multi-Unit Power AdaptorGA-PA-1-MC5-NA*Simultaneously charges five detectorsMulti-Unit Cradle ChargerMC2-C01-MC5Simultaneously charges five detectorsNote: Please refer to the instrument’s documentation (shipped with the product or available at ) for complete instructions on common service procedures. Improper servicing or maintenance may affect warranty eligibility. Honeywell assumes no liability for damages resulting from improper servicing or maintenance.LegendService PartsOrder Number Note: Please refer to the instrument’s documentation (shipped with the product or available at ) for complete instructions on common service procedures. Improper servicing or maintenance may affect warranty eligibility. Honeywell assumes no liability for damages resulting from improper servicing or maintenance.How to Replace a Sensor1. With detector OFF , use No. 1 Phillips screwdriver to remove 6screws from back enclosure (E)2. Lift back enclosure (E) straight up3. Use No. 1 Phillips screwdriver to remove 2 screws from backof PCB (D)4. Lift PCB (D) together with battery and sensors (C, G, H, I)straight up5. Remove sensors (C, G, or H) by sliding out or sensor (I) bypulling straight up from PCB (D)6. Insert new sensor (C, G, H, I) into PCB (D)7. Replace PCB (D) and 2 screws and hand-tighten until firm 8. Replace back enclosure (E)9. Replace 6 screws in back enclosure (E) andhand-tighten until firmHow to Replace the Sensor Screen1. With detector OFF , use No. 1 Phillips screwdriver to remove 6screws from back enclosure (E)2. Lift back enclosure (E) straight up3. Use No. 1 Phillips screwdriver to remove 2 screws from backof PCB (D)4. Lift PCB (D) together with battery and sensors (C, G, H, I)straight up5. Remove sensor screen (J) from front enclosure (B)6. Insert new sensor screen (J) into front enclosure (B)7. Replace PCB (D) and 2 screws and hand-tighten until firm 8. Replace back enclosure (E)9. Replace 6 screws in back enclosure (E) andhand-tighten until firm。
Mechanical Equipment Rooms Gas Detection for Safety Compliance Application GuideMGS-400 Series Gas Detectors• Mobile user app interface• Plug-and-play pre-calibrated sensor modules • Temperature-compensated measurements down to -40° F/C• Digital and analog communications • Onboard A /V alarms • IP41 and IP66 versions • Remote sensor capabilityMGS-410MGS-400 Series| Gas Detection Controller & Multi-Device Platform for a Wide Range of ApplicationsMGS-450MGS-460MGS-400 Mobile AppMGS-400 Mobile App• Configuration (Rename device, define alarm thresholds, adjust Modbus settings, configure relaybehavior and manage analog output settings.)• Maintenance (Test LED / buzzer function, relays, and analog output level.)• Calibration (View sensor type, serial number and “Calibration Due” timer and initiate zero / span calibrations with customizable field calibration certificate.)• Intuitive Interface(View current gas measurement and acknowledge alarm / fault status.)BLUETOOTH CONNECTIVITY .Mechanical Room Gas Detector Selection GuideMGS-408 Gas Detection Controller| 8-Channel Controller• Centralized power and alarming for up to 8 gas sensors, including theMGS-410, MGS-450, MGS-460, MGS-250 and MGS-550• LEDs and display screen provide a real-time at-a-glance visualization ofentire gas detection system alarm status• Modbus master and slave capabilities allow device to gather full set ofdata from connected gas detectors and relay to facility’s BMS / BAS• 3 Relays (fault, low alarm, high alarm) and integrated horn / strobe allowcontroller to activate ventilation or other counter measures.MGS-250|Infrared Gas DetectorMGS-550|Dual-Gas Detector with Remote SensorsMulti-Zone Refrigerant Monitor| High-Performance, Multi-channel System for Early Warning and Low-Level Leak Detection• Active sampling for 4-16 zones• 1 ppm Minimum Detection Level (MDL)• Proprietary infrared sensor accurately detects 60+ different refrigerants,including CFCs, HFCs, HCFCs, HFOs andnatural refrigerants• No calibration required• Sample distance up to 1200 feet (365 m)• Optional connectivity to Parasense cloudplatformParasense Platform• Flexible two-sensor capability,local and / or remote• Two analog outputs andModbus RTU interface• Three fully configurable, user-assignable relays• Magnetic wand enables easy,non-intrusive configuration /calibration• IP66-rated ABS enclosureprovides protection fromdust and water• Works with MGS-408• Long-life, infrared(NDIR) sensor• Detects CFCs, HFCs,HCFCs and HFOs• No cross interference toother gases, humidity ortemperature• Modbus RTU interface,analog output,• Set all parameters andoutputs withoutopening the unit• Works with MGS-408MGS-402 Gas Detection Controller| 2-Channel Controller• Centralized power and alarming for up to 2 MGS-410 gas detectors• Modbus RTU Master / Slave provides seamless integration from connectedgas detectors to many third-party BMS / BAS• Audible and visual alarms enable compliance with AHSRAE 15 / EN 378 -no additional hardware required.Optional External StrobeIntegratedPerimeter StrobePittsburgh, PA USA | Dublin, IRE | Stanardsville, VA, USA | Toronto, CAN |********************CO •••CO 2•••Ethylene (C 2H 4)•FA188•FC72•H1211•H1301•H2402•HFO1233zd(E)••HFO1234YF ••••HFO1234ZE ••HFO1336E •HFO1336Z •HFP •LPG•R-50 (Methane)••N1230•N4710•N5110•N7100•N7200•N7300•N7600•R-717 (Ammonia)•••NO 2••O 2•O 2 (Low Alarm)•R-11•R-113•R-114•R-12•R-123•R-1233zd ••R-1234yf ••••R-1234ze ••••R-124•R-125•R-134a ••••R-21•R-22••••R-227•R-23•R-236fa •R-245fa•R-290 (Propane)••R-32••••R-401A •R-402A •R-402B •R-404A ••••R-407A ••••R-407C ••••R-407F ••••R-408A •R-409A •R-410A ••••R-422••R-422A ••R-422D ••••R-424A •R-426A •R-427A ••••R-434A•R-438A •R-448A ••••R-449A ••••R-450A •R-452A ••••R-452B •••R-454A ••R-454B ••R-454C ••R-455A •R-500•R-502•R-503•R-507•••R-507A •R-508B •R-513A ••••R-514A••R-600 (Butane)••• MGS-550• MGS-400 (410 / 450 / 460)• Multi-Zone• MGS-250Supported Gas Detection by Product1341121。
固定式有毒有害智能气体检测仪 产品使用说明书目 录使用之前 (2)简介 (2)主要特点 (3)技术参数 (3)外形图片 (4)操作说明 (5)菜单设置 (5)常见故障及解决办法 (10)更换传感器 (10)注意事项 (11)保修期 (11)技术性能及参数 (11)11.使用之前（注意：请避雨安装！！！）工作电源：12-30VDC红线：电源正极黄线：4-20mA信号正极黑线：电源负极、4-20mA信号负极仪器不需要额外设置，开机即可使用。
开机需等待30秒预热时间，提前跳过可能导致数值有波动。
如果气体检测仪很长时间未使用（1个星期以上），开机后让仪器先运行一段时间（15分钟以上）后，进入设置模式，观察仪器的零点是否稳定为0左右，如果漂移较大，则需要归零点一次（氧气、氮气检测仪为归目标点一次）。
仪器报警时可以按KEY3键取消报警音，但是报警图标 仍在闪烁；再按KEY3键可以恢复报警音。
2. 简介智能气体检测仪，是一款采用世界顶级的嵌入式微控制器技术，最先进的集成电路技术、标准智能化技术及数字模拟混合通讯技术等合一的完全智能化气体检测仪。
智能气体变送器技术先进、操作简单、功能齐全、可靠性高、稳定性高、安装维护方便。
为了满足广大客户对仪器能够方便、准确的操控，采用了三个按键的操作方式，清晰的数字LCD背光液晶屏幕实时显示气体浓度值。
拥有零点校准和恢复出厂默认设置，可设置的两级声光报警功能适宜各种检测环境中及时、准确的报警提示。
仪器测量气体种类齐全，极大的满足了工业现场安全监测对设备高可靠性稳定运行和测量气2体种类多样化的要求，广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药、农业、实验室及水处理等行业。
3. 主要特点●三个按键的操作方式,能快速准确的设定参数和校准数据●用户可自行设置高低声光报警点，现场可选配高分贝声光报警器●4-20mA信号输出、RS485数字信号输出、两组继电器输出等多种信号输出●气体种类多样化可供选择(根据各种传感器具体而定)●采用国际智能化传感器,快速更换传感器和电池,方便维护●清晰数字LCD背光液晶设计,便于黑暗环境中使用●可操控的数据及恢复出厂设置等功能为客户解决了因操作不当带来的麻烦●仪器跟各种远程控制设备兼容：PLC、二次仪表、控制器、控制报警器、DCS等●铝合金外壳，防爆、防腐蚀。
四合一气体检测仪使用方法四合一气体检测仪是一种用于检测环境空气中氧气、可燃气体、二氧化硫和一氧化碳浓度的仪器。
它可以广泛应用于化工、石油、冶金、船舶、矿山等行业，以及一些特殊环境下的气体检测工作。
正确的使用方法能够确保检测结果的准确性，保障使用者的安全。
下面将介绍四合一气体检测仪的使用方法。
首先，使用前需要对仪器进行检查。
确保仪器外观无损坏，屏幕显示正常，传感器无异味或异物。
同时检查电池电量，确保电量充足。
在使用过程中，应该注意避免剧烈震动和挤压，以免损坏仪器。
接下来，打开仪器的电源开关，并等待仪器自检完成。
在自检完成后，仪器会显示当前环境的氧气浓度。
如果需要检测其他气体，可以按下相应的功能键进行切换。
在进行气体检测时，需要将仪器靠近被检测物体，确保传感器能够正常感知气体浓度。
在使用过程中，需要注意保持仪器的清洁和干燥。
避免将仪器暴露在潮湿或污浊的环境中，以免影响传感器的准确性。
在测量完毕后，应该及时关闭仪器的电源，并进行清洁和保养工作，以确保下次使用时仪器能够正常工作。
在使用四合一气体检测仪时，需要注意安全问题。
在进行有毒气体检测时，应该佩戴防护装备，并避免长时间暴露在有毒气体环境中。
同时，需要遵守相关的操作规程和安全标准，确保使用过程中不会发生意外。
总之，四合一气体检测仪是一种非常实用的气体检测工具，正确的使用方法能够确保检测结果的准确性，保障使用者的安全。
希望使用者能够严格按照说明书中的要求进行操作，并定期对仪器进行维护和保养，以确保仪器的长期稳定运行。
