XP3110,3140,3160,3120气体检测仪说明书

XP-3140(单一气体CH4高量程)使用：一、使用程序：装入电池-打开电源-预热运转（显示预热画面ADJ）-检测（显示检测画面）-关闭电源二、注意事项1、必须在洁净空气中接通电源，如气体浓度显示不为零（浓度显示闪烁或上升），则需按AIR键（约按3秒）进行零位调整，显示浓度为零后方可进行检测。

2 切断电源时，返回到洁净空气中，待气体浓度下降后再关闭电源。

3、不得堵塞进气口和排气口4、夜间使用时可按LIGHT键5、此款可燃气体报警器为高量程，可检测可燃气体浓度为0-100%vol（CH4在混合气体中的体积比）。

GASALERTMICROCLIP（四合一）便携式报警器使用一、使用程序：充电-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、夜间使用时，可按控制键，背景灯亮。

3、只有显示TEST OK 后方可进行检测。

4、自校零。

在清洁空气环境下，按住○直至屏幕出现OFF倒计时，屏幕暂时关闭时继续按住○。

检测仪此时显示CAL倒计时，按住○直至倒计时完成并进入校准状态。

此时屏幕闪烁，检测仪开始将所有传感器归零，并对氧气传感器进行校准。

5、严禁超量程使用。

6、GASALERTMICROCLIP（单一气体CH4微量）使用方法同上。

GASALERTMICRO（四合一）便携式报警器使用一、使用程序：安装电池-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、只有显示TEST 后方可进行检测。

气体检测仪操作说明书一、说明本操作说明书适用于气体检测仪，用于检测环境中的气体成分及浓度。

通过本说明书的指导,用户将能够正确地操作气体检测仪，获得准确的气体测量结果。

二、安全注意事项1. 在操作之前，请确保仪器完好且无损坏。

如发现任何损坏，请勿继续使用。

2. 使用前，请详细阅读本说明书，并确保理解所有操作步骤。

3. 在操作气体检测仪时，请确保周围环境干燥，避免水或其他液体接触仪器。

4. 使用过程中，请避免产生过大的冲击力或振动，以防损坏仪器。

5. 检测仪不得与高温、火源、易燃或易爆物质接触。

三、操作步骤1. 准备工作a. 确保仪器已经充电或安装好电池。

b. 打开检测仪的电源开关，待指示灯亮起表示仪器已启动。

2. 设置检测参数a. 通过仪器的菜单按钮进入设置界面。

b. 使用仪器提供的按键或旋钮选择相应的检测参数，如气体类型、测量范围等。

c. 确认设置后，保存并退出设置界面。

3. 进行气体检测a. 将仪器的探头放置于待检测的气体区域，确保探头与气体充分接触。

b. 静待几秒钟，待仪器稳定后，观察仪器显示屏上的测量结果。

4. 结束检测并关闭仪器a. 检测完成后，将探头离开气体区域。

b. 关闭仪器的电源开关。

四、维护与保养1. 保持仪器干燥：在使用完毕后，用干净的软布轻轻擦拭仪器表面，确保无水或其他液体残留。

2. 避免仪器受损：在存储或携带仪器时，应放置在防尘盒或防震包中，避免受到冲击、振动或磨损。

3. 定期校准：为了保证测量结果的准确性，建议每三个月进行一次校准操作。

请参考仪器的校准说明书进行操作。

4. 防止仪器过热：长时间使用后，仪器可能会产生高温，请避免将仪器放置在易燃或易热物体上。

五、故障处理1. 无法正常启动：请检查电池电量是否耗尽，若是，请充电或更换电池后再次尝试。

2. 显示屏无法显示：请检查连接是否正常，以及仪器是否处于正确的工作模式。

3. 测量结果异常：请确认仪器是否正确设置了测量参数，并保证仪器与待检测气体充分接触。

XP-3110便携式可燃气体检测报警器使用说明书一、使用前检查1、检查可燃气体探测仪导管是否连通，排查堵塞等故障；2、检查可燃气体探测仪各部件是否齐全完好，过滤片是否污损、受潮；3、检查可燃气体探测仪是否安装电池，电池“+”“-”是否安装正确。

二、使用过程1、长按“POWER”键，蜂鸣器发出{哔}音，电源接通；2、LCD主显示屏显示“ADj”,模拟画面显示归零动作（预热运转中）。

LCD副显示屏上显示时钟；3、传感器稳定后，蜂鸣器发出“哔-”音，显示气体浓度画面（通常30秒以内）；4、将检测仪的吸气管伸到可燃气体检测口处，停留10秒以上；5、读出LCD主显示屏上显示的气体浓度；6、光线不足时，可按“LIGHT”,点亮LCD背景灯，约30秒后背景灯会自动熄灭。

7、当检测气体浓度达到报警设定值（20%）时，蜂鸣器会发出鸣叫、警报灯闪烁，当浓度达到设定值（20%）以下时，报警解除。

8、在报警过程中，长按{BZ.STOP}约3秒钟，可以使蜂鸣器消音；三、使用后检查1、切断电源，应在洁净空气中，待气体浓度下降到“0”后再关闭电源。

2、每次使用完探测器将探测仪放置中控指定位置，不可现场随意丢弃；四、注意事项1、探测仪长时间不用，取出电池，防止泄露；2、严禁水、冷剂等液体进入检测器内部，损坏设备；3、避免剧烈的温度\湿度变化，否则将影响传感器性能甚至损坏；4、高浓度气体会对传感器造成不良影响，如不慎吸入，应立即通入洁净空气；5、避免跌落、碰撞等强烈的机械冲击，否则将影响机器的性能。

五、异常报警判断1、屏幕显示Err-1 ,开机时，有敏感气体存在。

2、屏幕显示Err-b ，电池电量不足；3、屏幕显示Err-P ，气体导管弯折、吸入水或吸口前端堵塞，无法进气。

4、屏幕显示Err-H ，主机故障，联系供应商。

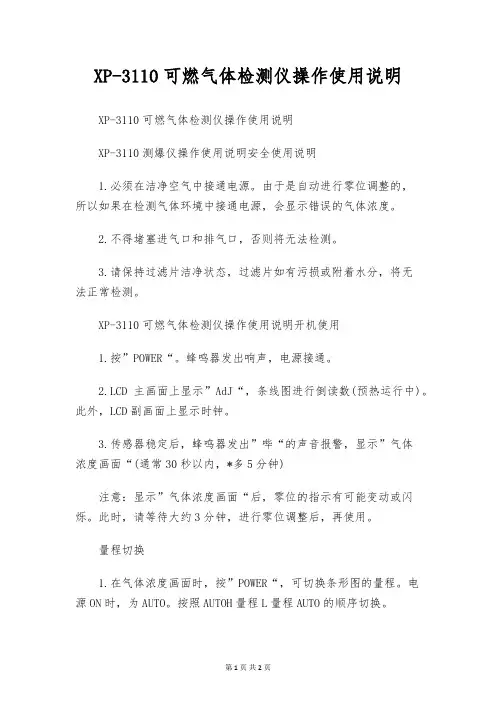

XP-3110可燃气体检测仪操作使用说明XP-3110可燃气体检测仪操作使用说明XP-3110测爆仪操作使用说明安全使用说明1.必须在洁净空气中接通电源。

由于是自动进行零位调整的，所以如果在检测气体环境中接通电源，会显示错误的气体浓度。

2.不得堵塞进气口和排气口，否则将无法检测。

3.请保持过滤片洁净状态，过滤片如有污损或附着水分，将无法正常检测。

XP-3110可燃气体检测仪操作使用说明开机使用1.按”POWER“。

蜂鸣器发出响声，电源接通。

2.LCD主画面上显示”AdJ“，条线图进行倒读数(预热运行中)。

此外，LCD副画面上显示时钟。

3.传感器稳定后，蜂鸣器发出”哔“的声音报警，显示”气体浓度画面“(通常30秒以内，*多5分钟)注意：显示”气体浓度画面“后，零位的指示有可能变动或闪烁。

此时，请等待大约3分钟，进行零位调整后，再使用。

量程切换1.在气体浓度画面时，按”POWER“，可切换条形图的量程。

电源ON时，为AUTO。

按照AUTOH量程L量程AUTO的顺序切换。

2.检测气体时，在数字式数值增加的同时条线图的条也随之增加，条线图在超过满量程时会自动从L量程切换到H量程，同时条线图的刻度也会变化。

此外，气体浓度下降时也会自动的回复到L量程。

切断电源按”POWER“约3秒钟，同时蜂鸣器发出”哔、哔、哔“的报警音，电源关闭。

注意：切断电源时，返回洁净空气中，待气体浓度下降后再关闭电源。

XP-3110可燃气体检测仪操作使用说明-气体报警1.气体浓度到达报警点时，发出气体报警；气体浓度未到达报警点时，气体报警自动解除。

线条图中闪烁的条为报警点。

2.在气体报警过程中，按”BZ.STOP“仅可停止气体报警蜂鸣器。

(气体浓度再次到达报警点时，蜂鸣器开始鸣叫)3.检测到高浓度气体，超出量程时，画面会显示”OL“。

高浓度气体可能对传感器造成不好影响，所以要迅速吸入洁净空气，气体浓度下降并确认气体除去后，再切断电源。

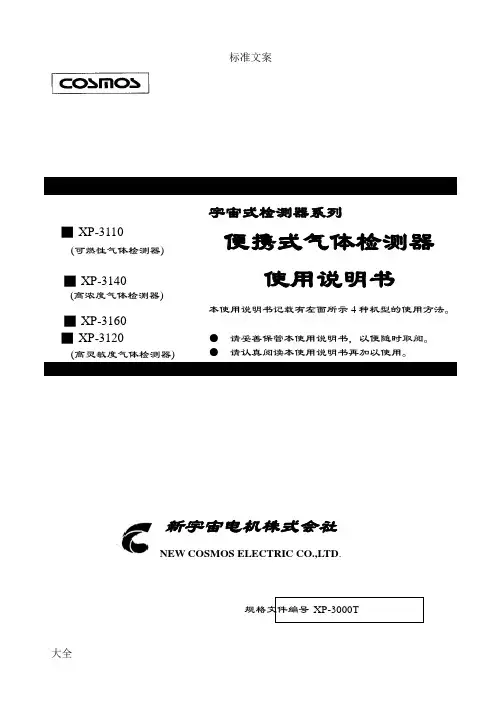

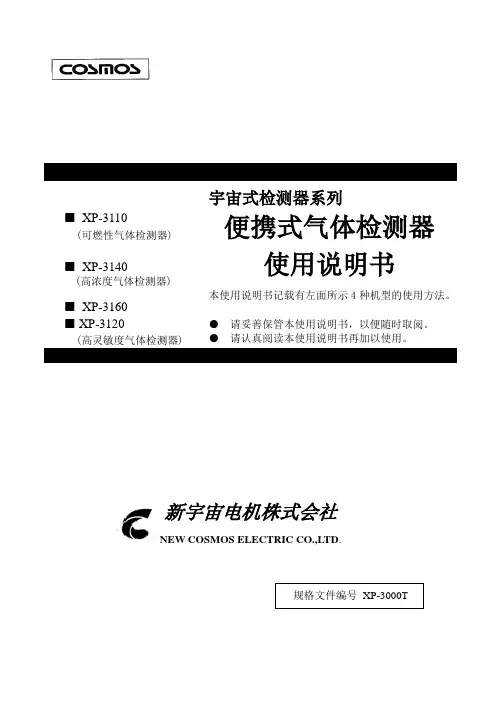

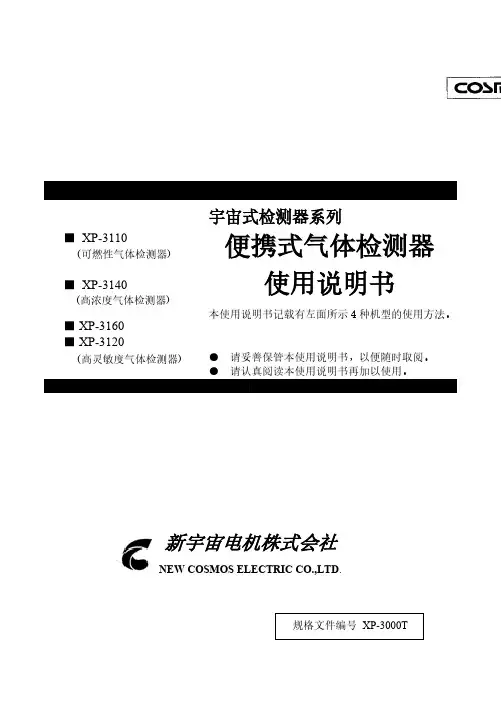

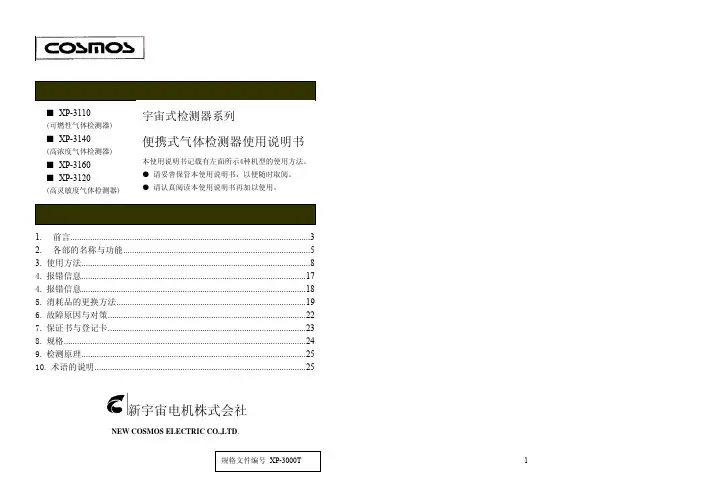

宇宙式检测器系列■XP-3110(可燃性气体检测器)便携式气体检测器■XP-3140(高浓度气体检测器)使用说明书■XP-3160■ XP-3120(高灵敏度气体检测器) 本使用说明书记载有左面所示4种机型的使用方法。

●请妥善保管本使用说明书，以便随时取阅。

●请认真阅读本使用说明书再加以使用。

新宇宙电机株式会社NEW COSMOS ELECTRIC CO.,LTD.规格文件编号XP-3000T目录包装内容物的说明 (1)1.前言 (2)防爆相关事项 (2)符号图标的说明 (2)安全使用说明 (3)2.各部的名称与功能 (4)3.使用方法 (7)使用程序 (7)气体报警 (10)各种功能与设定方法 (11)峰值保持的设定 (12)报警蜂鸣器静音设定 (13)对象气体的切换 (14)记录执行 (15)数据记录通信画面 (16)时间设定 (17)4.报错信息(故障报警) (18)5.消耗品的更换方法 (19)过滤片的更换 (19)更换电池 (20)充电电池(选购) (21)AC电源(选购)的使用方法 (22)6.维护检查 (23)日常检查 (23)定期检查 (23)主要更换部件 (23)7.故障、原因与对策 (24)8.保证书与登记卡 (25)9.规格 (26)10.检测原理 (27)11.术语的说明 (28)—包装内容物的说明—包装箱内装有下述物品。

使用前务请检查是否齐全。

作业时要采取万全对策，万一产品出现破损和缺失，请致电销售店或本公司。

我们将为您寄送。

※电脑最低配置要求：·OS：MS-Winddows®XP(其它版本下将无法运行)·硬盘空间：剩余空间6M以上·CD-ROM驱动器：可读CD-R的CD-ROM驱动器(软件从CD-R安装)·USB接口：Windows可使用的USB1.1标准以上，可连接连接器类型A。

- 1 -前言非常感谢您购买宇宙式便携式气体检测器。

气体检测仪使用方法说明书一、产品概述气体检测仪是一种便携式设备，用于检测和测量环境中的气体浓度。

本使用方法说明书旨在帮助用户正确、安全地操作气体检测仪，确保准确的气体浓度测量结果。

二、安全须知1. 在使用气体检测仪之前，请仔细阅读本说明书，并确保您理解和遵守其中的所有安全操作规范。

2. 在检测之前，确保气体检测仪已经通过校准，并且传感器处于良好工作状态。

3. 不要在易燃、易爆等危险环境中使用气体检测仪，以免发生意外。

4. 避免将气体检测仪暴露在潮湿、高温、低温或强烈光照的环境中，以免对设备性能造成损害。

5. 使用适当的防护手套和眼镜，以避免将气体检测仪直接暴露在有害气体中。

三、操作步骤1. 打开气体检测仪：找到电源开关按钮，按下开关将气体检测仪启动。

2. 预热气体检测仪：根据设备说明书，等待一段时间以使气体检测仪达到工作温度。

3. 设置检测参数：使用设备上的相关按键或旋钮，选择您想要检测的气体种类和测量单位，并根据需要进行其他参数的设置。

4. 检测环境中的气体浓度：将气体检测仪置于待测气体附近，确保气体进入检测仪的进气口。

5. 等待测量结果：等待一段时间，直到气体检测仪显示出稳定的测量结果。

请注意，测量结果可能需要一些时间来稳定，取决于环境中气体浓度的变化情况。

6. 操作完成后，关闭气体检测仪：按下电源开关按钮，将检测仪关闭。

注意，在设备关闭之前，不要将其暴露在有害气体中。

四、维护与保养1. 定期校准气体检测仪，建议至少每半年进行一次校准操作，以确保测量结果的准确性。

2. 清洁设备外壳：使用干净、柔软的布轻轻擦拭设备外壳，确保设备干燥清洁。

3. 定期更换传感器：根据设备说明书或厂商建议，定期更换气体检测仪的传感器。

传感器的老化会影响测量结果的准确性。

4. 存储与运输：在存储和运输气体检测仪时，保持设备处于干燥、清洁和防尘的环境中，并避免强烈震动和碰撞。

五、故障排除1. 气体检测仪无法启动：检查电池电量是否充足，并确保电源开关处于正确的位置。

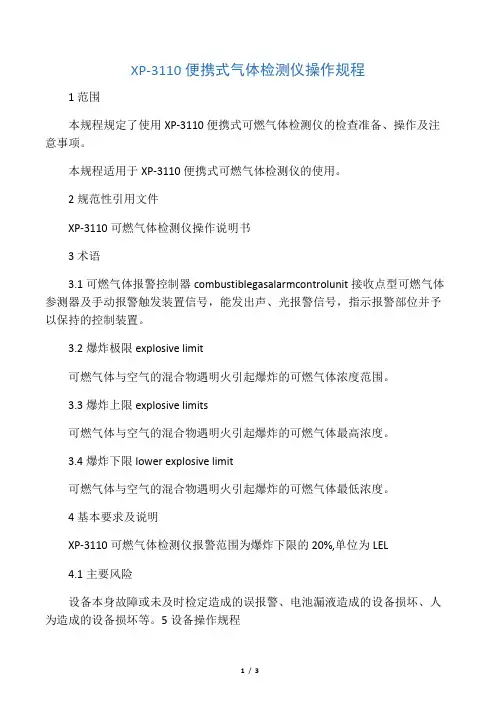

XP-3110便携式气体检测仪操作规程1范围本规程规定了使用XP-3110便携式可燃气体检测仪的检查准备、操作及注意事项。

本规程适用于XP-3110便携式可燃气体检测仪的使用。

2规范性引用文件XP-3110可燃气体检测仪操作说明书3术语3.1可燃气体报警控制器combustiblegasalarmcontrolunit接收点型可燃气体参测器及手动报警触发装置信号，能发出声、光报警信号，指示报警部位并予以保持的控制装置。

3.2爆炸极限explosive limit可燃气体与空气的混合物遇明火引起爆炸的可燃气体浓度范围。

3.3爆炸上限explosive limits可燃气体与空气的混合物遇明火引起爆炸的可燃气体最高浓度。

3.4爆炸下限lower explosive limit可燃气体与空气的混合物遇明火引起爆炸的可燃气体最低浓度。

4基本要求及说明XP-3110可燃气体检测仪报警范围为爆炸下限的20%,单位为LEL4.1主要风险设备本身故障或未及时检定造成的误报警、电池漏液造成的设备损坏、人为造成的设备损坏等。

5设备操作规程5.1日常检查检查电池电量；检查气体导管有无弯折、破损，是否被堵塞；检查过滤器内过滤片是否有污损、变湿等现象；检查密闭性：接通电源，在气体浓度显示状态，用手指将气体导管前端堵塞，确认显示[Err-P]错误信息。

可燃气体检测仪标定在有效期内。

5.2测量5.2.1预热长按便携式可燃气体检测仪开关键（POWER），听到嘀声后松开按键，检测仪开始预热。

在30秒以内，屏幕出现0.0，预热完毕，可以正常使用，预热过程须在洁净空气中进行。

5.2.2测量将气体导管靠近要检测点来测量，感应到可燃气体时，读数会增大，读数稳定时显示的就是气体浓度。

5.2.3报警气体浓度达到报警水准时，发出气体报警，气体浓度降到报警水准以下时，报警自动解除。

气体报警过程中，按[BZ.STOP]键，可停止报警蜂鸣器。

零位调整:长时间未使用或周围环境的影响可能会导致传感器不稳定，此时气体浓度值会上升或者闪烁，必须进行零位调整，然后才能使用。
