雷达发射机

描。

325承受机的灵敏度指雷达承受微弱信号的能力，用承受机载一定的噪声电平时所能感知的输入 功率的大小来表示。

326终端装置和雷达输出数据的形式 327电源供给飞机和船舶上的雷达，为减轻重量，常常采用高频的交流电源 4、雷达方程与目标检测4.2.1提高雷达作用距离的途径：（1） 尽可能选用大孔径天线，即加大天线的有效面积或增益，但因此会影响雷达的抗风能力设计，机动能力设计和构造设计等；（2） 提高发射功率，但因此可能会出现高压打火以及增加设备的重量和 体积等问题；（3） 尽可能提高接收机的灵敏度，但也可能出现抗噪声性能下降等问题; （4） 尽可能降低系统的传输损耗L 。

4.2.2其他因素（1） 最小可检测信号的统计特性； （2） 目标雷达反射面积的统计特性； （3） 地球外表或大气传播的准确特性； （4） 雷达本身可能存在的各种损耗。

4.3对雷达方程的进一步讨论4.3.1检测因子：检测目标信号所需的最小输出信噪比，用D o 表示，其中:4.3.2用检测因子和能量表示雷达方程5、4.1根本雷达方程： 4.2雷达方程的讨论:[7PA/ 2S •Li min ■D oE L N o)omin(SNR)ominE r 为信 号冃匕量。

上图是主振放大式发射机组成框图，主振放大式发射机具有很高的频率稳定度，可以发射相位相参信号，能产生复杂的调制波形，并且适用于频率捷变雷达。

2.3雷达发射机的主要技术指标 2.3.1工作频率和射频带宽工作频率和雷达的工作能力和抗干扰性能有关，射频带宽和雷达的距离 分辨率有关。

2.3.2输出功率影响雷达的威力和抗干扰能力。

2.3.3总效率发射机的输出功率与输入总功率之比。

对于减轻整机的体积与重量很有意 义。

2.3.4调制形式根据雷达体制的不同选择不同的调制方式。

2.3.5信号稳定度与谱纯度信号的稳定度指信号的各项参数是否随时间做不应有的起伏变化，可分为 规律不稳定和随机不稳定两类。

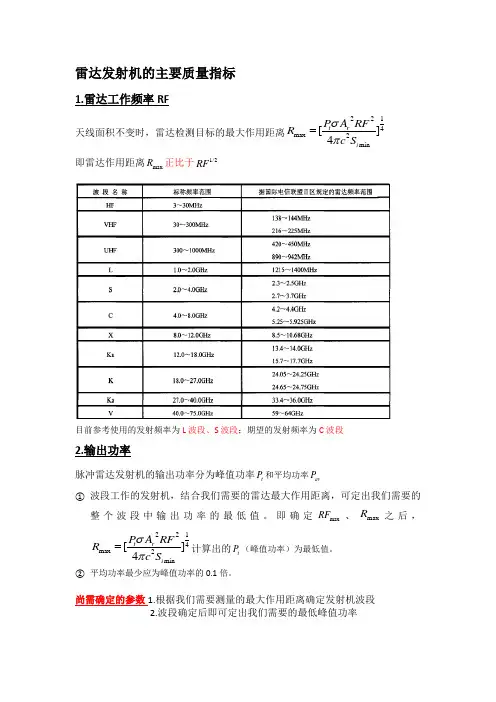

雷达发射机的主要质量指标
1.雷达工作频率RF 天线面积不变时，雷达检测目标的最大作用距离1224max
2min
[]4t r i P A RF R c S σπ= 即雷达作用距离max R 正比于1/2RF
目前参考使用的发射频率为L 波段、S 波段；期望的发射频率为C 波段
2.输出功率
脉冲雷达发射机的输出功率分为峰值功率t P 和平均功率av P ① 波段工作的发射机，结合我们需要的雷达最大作用距离，可定出我们需要的整个波段中输出功率的最低值。

即确定max RF 、max R 之后，1224max 2min
[]4t r i P A RF R c S σπ=计算出的t P （峰值功率）为最低值。

② 平均功率最少应为峰值功率的0.1倍。

尚需确定的参数1.根据我们需要测量的最大作用距离确定发射机波段
2.波段确定后即可定出我们需要的最低峰值功率。

雷达测距原理
雷达测距是利用电磁波的特性来测量目标距离的一种技术。

雷达系统通常由发
射机、接收机、天线和信号处理器等组成。

雷达发射机产生一束电磁波并将其发射出去，当这束电磁波遇到目标时，一部分电磁波会被目标反射回来，接收机会接收到这部分反射回来的电磁波，并通过信号处理器来计算目标的距离。

雷达测距的原理主要包括了发射和接收两个过程。

在发射过程中，雷达发射机
会产生一定频率和脉冲宽度的电磁波，并将其转换成天线所需的形式进行辐射。

这些电磁波会沿着一定方向传播，并当遇到目标时会被目标部分反射回来。

在接收过程中，雷达接收机会接收到目标反射回来的电磁波，并将其转换成电信号进行处理。

雷达测距的原理基于电磁波在空间中的传播和反射规律。

当电磁波遇到目标时，部分电磁波会被目标反射回来，而其反射回来的时间和接收机接收到的信号强度会与目标的距离有关。

通过测量电磁波的往返时间和接收信号的强度，可以计算出目标的距离。

雷达测距的原理还涉及到了雷达信号的处理和分析。

接收到的雷达信号会经过
信号处理器进行滤波、放大、解调等处理，最终得到目标的距离信息。

在实际应用中，还需要考虑到地球曲率、大气折射等因素对雷达测距的影响，需要进行相应的修正和校正。

总的来说，雷达测距的原理是利用电磁波的传播和反射规律来测量目标的距离。

通过发射和接收电磁波，并对接收到的信号进行处理和分析，可以准确地获取目标的距离信息。

雷达测距技术在军事、航空、航海、气象等领域有着广泛的应用，对于提高测距的精度和准确性起着重要作用。

飞机雷达原理飞机雷达是现代航空器上常用的导航设备之一，它利用无线电波进行探测和测量，提供大量的信息，包括目标的距离、方位、高度和速度等。

它在飞机的导航、避碰、定位和着陆等方面起到关键作用。

飞机雷达的原理主要分为发射机、天线和接收机三个部分。

首先是发射机，飞机雷达的发射机主要由高频振荡器和放大器组成。

高频振荡器产生特定的频率无线电波，并经过放大器放大后送入天线。

接下来是天线，天线是飞机雷达的核心部件之一，它负责辐射和接收无线电波。

飞机雷达通常使用旋转天线，它能够360度旋转，不断地辐射无线电波。

在雷达工作时，天线通过旋转不断地改变辐射方向，使得无线电波能够覆盖整个周围的空域。

天线主要由发射单元和接收单元组成。

发射单元负责将经过放大的无线电波辐射出去，辐射的方式有两种：一种是相位扫描，即改变天线发射的相位，从而改变波束的方向；另一种是频率扫描，即改变发射频率，从而改变波束的角度。

这两种方式可以根据需要进行切换。

接收单元负责接收反射回来的无线电信号，并进行信号处理。

接收到的信号会通过天线传导到接收单元，接收单元将信号进行放大和滤波处理，然后送入接收机。

最后是接收机，接收机主要由放大器、混频器和解调器组成。

接收机接收到的信号将被放大和混频，然后解调成飞行员可以理解的信号。

接收到的信号包含了目标的方位、距离、高度和速度等信息。

将这些信息传递给飞行员，飞行员就可以根据这些信息进行导航、避碰和着陆等操作。

飞机雷达的工作原理是基于回波的物理原理。

当无线电波辐射到目标上时，会被目标反射回来，这些反射回来的信号叫做回波。

飞机雷达接收到这些回波信号后，通过对回波信号的处理，可以计算出目标与飞机之间的距离、方位、高度和速度等信息。

飞机雷达利用这些信息进行导航、避碰和定位等操作，确保飞机的飞行安全。

总结来说，飞机雷达通过发射器发射特定频率的无线电波，经过天线辐射到周围的空域，当波束遇到目标时，会产生回波信号，飞机雷达通过接收器接收并解析这些回波信号，然后提取并计算出目标的各项信息，进而为飞行员提供导航、避碰和定位等数据，确保飞机的安全飞行。

雷达组成和工作原理雷达是一种利用电磁波进行探测和测距的设备，广泛应用于军事、民用、气象等领域。

雷达的组成和工作原理是雷达技术的基础，下面将详细介绍。

一、雷达的组成雷达主要由以下几部分组成：1.发射机：发射机是雷达的核心部件，它产生高频电磁波并将其送入天线。

2.天线：天线是雷达的接收和发射装置，它将发射机产生的电磁波转换成空间电磁波，并将接收到的回波转换成电信号送入接收机。

3.接收机：接收机是雷达的信号处理部件，它将接收到的电信号进行放大、滤波、解调等处理，得到目标的距离、速度、方位等信息。

4.显示器：显示器是雷达的输出部件，它将接收机处理后的信息以图像或数字的形式显示出来，供操作员进行判断和决策。

二、雷达的工作原理雷达的工作原理是利用电磁波的特性进行探测和测距。

雷达发射机产生高频电磁波，经过天线转换成空间电磁波，向周围环境发射。

当电磁波遇到目标时，一部分电磁波被目标反射回来，经过天线转换成电信号送入接收机。

接收机对接收到的信号进行放大、滤波、解调等处理，得到目标的距离、速度、方位等信息。

最后，将处理后的信息以图像或数字的形式显示出来，供操作员进行判断和决策。

雷达的探测距离和精度与电磁波的频率、功率、天线的大小和形状、目标的反射特性等因素有关。

一般来说，雷达的探测距离越远，精度越高，需要的电磁波功率越大，天线越大，目标反射特性越好。

三、雷达的应用雷达广泛应用于军事、民用、气象等领域。

在军事领域，雷达可以用于侦察、监视、导航、武器控制等方面。

在民用领域，雷达可以用于航空、航海、交通、地质勘探、环境监测等方面。

在气象领域，雷达可以用于探测降水、测量风速、预测天气等方面。

雷达是一种非常重要的探测和测距设备，它的组成和工作原理是雷达技术的基础。

随着科技的不断发展，雷达技术也在不断创新和进步，为人类的生产和生活带来了更多的便利和安全。

雷达发射机的分类
1. 连续波雷达发射机呀，就像不知疲倦的小蜜蜂，持续不断地发送信号。

比如汽车上的倒车雷达不就是这样嘛！
2. 脉冲雷达发射机呢，如同有节奏的鼓手，一下一下地发出信号。

你想想那些用于探测飞机的雷达不就是这样工作的咯！
3. 频率捷变雷达发射机呀，简直就是个机灵的小猴子，能快速灵活地改变频率。

这不就像玩游戏时快速变换战术的我们嘛！
4. 相位编码雷达发射机，宛如一个擅长加密的神秘高手，让信号变得特别神秘。

这跟我们设置复杂密码来保护自己的东西很像呢！
5. 多模雷达发射机呢，那可真是个全能选手，多种模式都能驾驭。

就好像一个人既会唱歌又会跳舞还会演戏一样厉害！
6. 固体雷达发射机，如同坚固的磐石，稳定可靠。

这不就像家里那个从来不出故障的老电器嘛！
7. 真空管雷达发射机，好像一位老当益壮的前辈，虽然有点年纪了但依然有它的用处。

是不是很像我们敬重的那些老一辈呀！
8. 分布式雷达发射机，就如同一张大网，分布在各个地方发挥作用。

这和我们大家一起合作完成一件大事不是很像吗！我觉得呀，这些不同类型的雷达发射机都有着自己独特的魅力和用途，真是太神奇啦！。

简述毫米波雷达的结构、原理和特征。

毫米波雷达是一种基于毫米波技术的雷达系统，其结构、原理和特征如下：一、结构：毫米波雷达由发射机、接收机、天线系统、信号处理系统和显示系统等组成。

1. 发射机：发射机产生毫米波信号，并通过天线系统将信号发射出去。

2. 接收机：接收器接收从目标反射回来的信号，并将其转换为电信号。

3. 天线系统：天线系统负责发射和接收毫米波信号。

毫米波天线通常采用小型化的微带天线，具有较小的尺寸和宽频带特性。

4. 信号处理系统：接收到的信号经过信号处理系统进行滤波、放大、解调等处理，提取出目标的相关信息。

5. 显示系统：将信号处理系统处理后得到的目标信息以可视化的方式展示出来。

二、原理：毫米波雷达的工作原理是利用毫米波的特殊性质进行目标探测和跟踪。

1. 毫米波特性：毫米波的波长较短，频率较高，能够提供高分辨率的目标信息。

同时，毫米波在大气中的传播损耗较小，能够穿透一些障碍物，适用于近距离目标探测。

2. 发射与接收：发射机产生的毫米波信号通过天线系统辐射出去，当信号遇到目标时，会发生反射。

接收机接收到反射回来的信号，并将其转换为电信号。

3. 目标探测：毫米波雷达通过分析接收到的信号，可以判断目标的位置、速度、形状等信息。

利用毫米波的高分辨率特性，可以实现对小目标的探测和跟踪。

三、特征：毫米波雷达具有以下特点：1. 高分辨率：毫米波具有较短的波长，可以提供高分辨率的目标信息。

这使得毫米波雷达在目标探测和跟踪方面具有优势。

2. 适用于近距离目标探测：毫米波在大气中的传播损耗较小，能够穿透一些障碍物。

这使得毫米波雷达在近距离目标探测方面具有优势，例如在自动驾驶汽车中的应用。

3. 抗干扰能力强：由于毫米波的频率较高，其受到的干扰较少，抗干扰能力强。

这使得毫米波雷达在复杂环境下的工作更加可靠。

4. 多功能性：毫米波雷达可以应用于多种领域，如自动驾驶、智能交通、安防监控等。

其高分辨率和适用于近距离目标探测的特点使得其在这些领域中具有广泛的应用前景。

汽车雷达测距原理
汽车雷达测距原理是利用电磁波的反射原理测量目标物体与雷达之间的距离。

雷达发射机发射出一束电磁波，通常采用微波或者激光作为信号源。

当这束电磁波遇到目标物体时，部分能量被目标物体吸收，一部分能量则被反射回到雷达接收机。

接收机接收到反射回来的波后，通过测量接收到的信号强度以及信号的传播时间来计算出距离。

在进行测距之前，首先需要知道雷达发射的电磁波的速度。

一般情况下，我们可以假设电磁波在空气或者真空中的速度为光速。

然后，雷达发射机发射出一个短时钟脉冲，经过天线辐射出去，形成一束波。

这束波在遇到目标物体后，会部分被吸收，部分被反射回来，形成回波。

雷达接收机接收到回波之后，开始记录回波信号的时间。

由于电磁波的传播速度已知，所以可以将回波信号的传播时间转化为距离。

然而，在实际应用中，由于回波信号的强度可能会受到多种因素的影响，如天线增益、回波信号的散射情况等，因此需要对接收到的信号进行处理。

通常情况下，雷达系统会内置一些算法，用来校正信号强度并消除干扰，从而得到更准确的距离测量结果。

总的来说，汽车雷达测距原理是利用电磁波的发射和反射来测量目标物体与雷达之间的距离。

通过测量回波信号的传播时间，并结合已知的电磁波速度，可以计算出目标物体的距离。

脉冲雷达发射机举例一、单级振荡式发射机单级振荡式发射机是应用最广泛的一种雷达发射机。

诸如导航雷达、气象雷达、搜索引导雷达和炮瞄雷达几乎都采用这一种程式。

下面介绍一部航海导航雷达中的发射机。

某工作在X波段的航海导航雷达，其发射机的主要技术指标是：工作频率f0=9370± 30MHz发射脉冲的脉冲宽度。

和重复频率FT 1 = 50 〜8iQ 相应的Fr1=200HzT 2 = 0. 1 6 〜0Us2f 应的Fr2=2000HzT 3 = 0. 45 〜（hs相应的Fr3=1000Hz脉冲功率P T > 14kW该发射机由预调器、调制器和磁控管振荡器三大部分组成，图画出了其方框图。

1.预调器预调器除产生激励调制器的调制开关脉冲外，同时输出一个幅度为8〜15V的正极性触发脉冲去触发显示器作为定时信号。

此外还提前输出一个极性为正、幅度大于8V的脉冲去触发海浪抑制（时间增益控制）电路。

预调器由控制脉冲形成电路、触发脉冲产生器和预调脉冲形成电路三部分组成。

控制脉冲形成电路的原理线路如图所示。

由电源变压器来的21V、1000Hz的交流电压对称地加至二极管D1和D2的负端，在其正端得到一个负的脉动电压，此电压经过稳压管D3 和D4限幅后形成方波，它再经电容C1和电阻R3组成的微分电路变成正负相间的尖脉冲送至由BG1组成的限幅放大器，由于BG1处于零偏置的截止状态，故正极性尖脉冲不起作用，而当负尖顶脉冲输入时，它便由截止状态进入导通状态，在其集电极获得一正极性脉冲波，该脉冲一路经过电阻R2进入海浪抑制电路，作为该电路的触发信号；另一路则经耦合电容C2和由R5、C5组成的积分电路变成有较长上升边的脉冲波，然后经由BG2组成的射极踉随器输出至触发脉冲产生器去启动可控硅SCR工作。

积分电路R5C5的作用是使海浪抑制触发脉冲能提前于发射脉冲，以防止由于海浪抑制电路的接入而干扰接收机工作。

继电器J3用来转换触发脉冲的重复频率，当雷达工作在量程为0.5〜4浬范围内时，继电器J3动作，二极管D1和D2同时工作，相当于全波整流，此时重复频率为2000Hz （相应的脉冲宽度为80mus 或0.25us）,在其它量程则继电器J3不动作，只有二极管D1工作，相当于半波整流，脉冲重复频率转换为1000Hz。

雷达原理 PDF雷达是一种利用无线电波进行目标探测和测距的电子设备。

其基本原理是，通过发射电磁波对目标进行照射，然后分析反射回来的电磁波以获得目标的信息。

下面将详细介绍雷达的工作原理和技术特点。

一、雷达的基本组成雷达主要由发射机、接收机、信号处理机和显示控制单元等组成。

发射机负责产生高频电磁波，然后通过天线将其发送到空间中。

当电磁波遇到目标时，会反射回来并被接收机接收。

接收机接收到反射回来的电磁波后，将其转换为低频信号并送入信号处理机进行处理。

信号处理机对接收到的信号进行分析和处理，提取出目标的位置、速度等信息，并将其送入显示控制单元进行显示和控制。

二、雷达的种类雷达按照不同的分类方式可以分为不同的类型。

例如，按照工作频段可以分为米波雷达、分米波雷达、厘米波雷达和毫米波雷达等；按照用途可以分为军用雷达、民用雷达和通用雷达等；按照工作方式可以分为脉冲雷达和连续波雷达等。

三、雷达的工作原理雷达的工作原理是利用电磁波的反射和传播特性。

雷达发射的电磁波遇到目标后，会反射回来并被接收机接收。

通过测量反射回来的电磁波的相位、频率和幅度等参数，可以确定目标的位置和速度等信息。

例如，通过测量反射回来的电磁波的相位差，可以确定目标距离雷达的距离；通过测量反射回来的电磁波的频率变化，可以确定目标的径向速度；通过测量反射回来的电磁波的幅度，可以确定目标的大小和形状等信息。

四、雷达的技术特点雷达的技术特点包括探测能力、测速精度、测距精度和分辨率等。

其中，探测能力是雷达最重要的特点之一，它决定了雷达能够发现和跟踪的目标数量和质量；测速精度和测距精度是雷达测量目标位置和速度的准确性；分辨率是雷达区分相邻目标的能力。

五、雷达的应用雷达被广泛应用于军事、民用和科研等领域。

在军事方面，雷达被用于引导导弹、飞机和舰船等武器进行攻击和防御；在民用方面，雷达被用于交通管制、气象观测和资源探测等领域；在科研方面，雷达被用于物理实验、地球观测和天体研究等领域。
