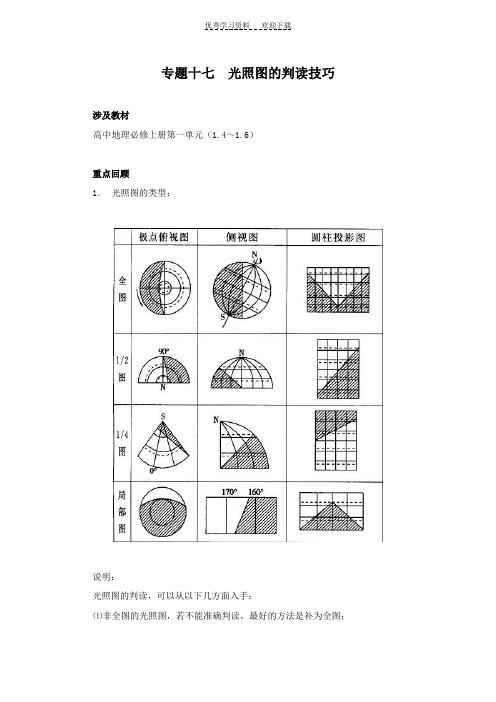

专题十七光照图的判读技巧涉及教材高中地理必修上册第一单元（1.4～1.6）重点回顾1．光照图的类型：说明：光照图的判读，可以从以下几方面入手：⑴非全图的光照图，若不能准确判读，最好的方法是补为全图；⑵确定所属的半球：极地投影图抓住地球自转的方向，矩形图抓住经纬度的变化特征；⑶确定日期：根据晨昏线的特点和极昼、极夜情况来确定；⑷确定地方时：根据已知经线及相邻经线间隔的读数；⑸确定太阳直射点的位置。
2．在光照图中，晨昏线和经线圈有几种关系？（见课本二分二至光照图）3．晨昏线在地面上如何移动？其所在平面与太阳光线有何关系？4．判断晨昏线的方法有哪些？5．在光照图中，有哪些特殊的地方时？6．绘制侧视图和俯视图时，分别应该注意哪些问题？（即两类光照图图形的基本特征）例题分析甲图中阴影部分表示黑夜，读图回答下列问题。
⑴据甲图信息，在乙图上画出提供相同信息的示意图。
⑵图示时刻，北京时间是（）A．12月22日8时B．6月22日8时C．3月21日8时D．9月23日14时⑶在赤道上，位于昼半球且属于东半球的范围是。
⑷此时，北印度洋海域洋流流向为（顺时针或逆时针）。
同步训练一、选择题（下列各题只有一个正确答案，请把正确答案的序号填入选择题答题表中）图中，ab弧是晨线，ac弧是昏线，据此判断1～3题。
1．此时，北京时间为，与图中P点处于同一时期的范围A．12月23日2点，大于全球的一半B．12月21日6点，小于全球的一半C．6月22日2点，占全球的一半D．6月21日10点，占全球的一半2．此时，可能出现的现象有①摩尔曼斯克可见到午夜的太阳②开普敦附近海面风浪不大，利于航行③尼罗河进入汛期④汉堡的宾馆正在举行晚宴A．①③B．②④C．①②D．③④3．关于图中P点的叙述，正确的是A．P点附近多次发生地震B．P点位于平原，这里的河流正值汛期C．P点位于该国著名的乳畜业区D．P点附近的工业区属于新兴工业区4．某日甲地的昼长和正午太阳高度如下图所示。

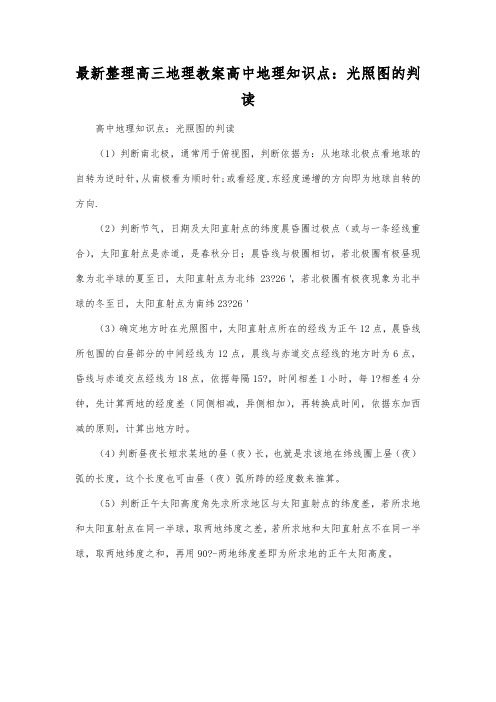

最新整理高三地理教案高中地理知识点：光照图的判
读
高中地理知识点：光照图的判读
（1）判断南北极，通常用于俯视图，判断依据为：从地球北极点看地球的自转为逆时针，从南极看为顺时针;或看经度,东经度递增的方向即为地球自转的方向.
（2）判断节气，日期及太阳直射点的纬度晨昏圈过极点（或与一条经线重合），太阳直射点是赤道，是春秋分日；晨昏线与极圈相切，若北极圈有极昼现象为北半球的夏至日，太阳直射点为北纬23?26＇，若北极圈有极夜现象为北半球的冬至日，太阳直射点为南纬23?26＇
（3）确定地方时在光照图中，太阳直射点所在的经线为正午12点，晨昏线所包围的白昼部分的中间经线为12点，晨线与赤道交点经线的地方时为6点，昏线与赤道交点经线为18点，依据每隔15?，时间相差1小时，每1?相差4分钟，先计算两地的经度差（同侧相减，异侧相加），再转换成时间，依据东加西减的原则，计算出地方时。
（4）判断昼夜长短求某地的昼（夜）长，也就是求该地在纬线圈上昼（夜）弧的长度，这个长度也可由昼（夜）弧所跨的经度数来推算。
（5）判断正午太阳高度角先求所求地区与太阳直射点的纬度差，若所求地和太阳直射点在同一半球，取两地纬度之差，若所求地和太阳直射点不在同一半球，取两地纬度之和，再用90?-两地纬度差即为所求地的正午太阳高度。
2020届高三地理复习讲解：光照图中基础图的判读与变式图突破一、知识讲解(一)两类基础图1．地球侧视图一般北极在上，南极在下，赤道为一直线，位置居中，地轴或竖直或倾斜；晨昏线与太阳光线垂直，并平分赤道。
二分日时，晨昏线起止于南北两极点，二至日时，晨昏线起止于与南北极圈相切的两切点，除二分日以外的时间，晨昏线与极地的某两纬线圈(纬度度数相同)相切。
以上四图在纵切面上昼夜半球平分，下面的图在纵切面上昼夜半球不等分。
2．极地俯视图：中心为极点，外圆为赤道，虚线为南北回归线和南北极圈。
3．光照图中侧视图和俯视图是判读其他各类光照图的基础图示，熟练基础图的判读方法是判读其他变式图的前提。
下面以极地俯视图为例说明光照图的综合判读内容：(二)变式图光照图的变式图类型多样，如斜侧(俯)视图、矩形图和局部图等。
1．斜侧(俯)视图：观测点既不在赤道上空，也不在极点上空，观测到的光照情况即为斜侧(俯)视图。
2．矩形投影图：矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。
判读此类图的关键是晨昏线、极昼极夜和赤道上的日出(6时)日落(18时)时间等。
3．局部图任何变式图，都可以根据其特征转化为基本图示。
例如下面展示的局部图向矩形图、侧视图和俯视图的转化。
二、例题分析夏至时刻是太阳直射北回归线的时刻，2015年夏至时刻出现在北京时间6月22日0时40分。
下图是2015年夏至时刻昼夜分布情况。
读图回答1～4题。
1．夏至时刻地球公转速度()A．较快，加快B．较慢，加快C．较快，减慢D．较慢，减慢2．此日甲地太阳高度最小值为()A．0°B．23°26′C．46°52′D．43°08′3．此刻太阳直射点的经度约为()A．20°W B．70°W C．70°E D．160°E4．从此刻算起，乙地迎来日出需要()A．6小时以下B．12小时左右C．18小时左右D．24小时以上答案 1.D 2.A 3.B 4.D解析第1题，夏至时间为6月22日前后，地球公转速度7月初最慢，所以夏至时刻地球公转速度较慢且逐渐减慢。
高考地理复习资料：光照图的解读
解读光照图的核心就是要认识光照图的组成以及代表的意义。
光照图都有哪些重点？请大家边画图边记忆！
高考地理复习资料：光照图的解读
光照图的解读
解读光照图的核心就是要认识光照图的组成以及代表的意义。
光照图=经纬网+晨昏线。
不管图的变式如何，在光照图中快速分辨出两者分布及特点是核心。
经纬网：经线代表地方时，掌握变化特点、四个特殊地方时及计算公式。
纬线代表昼夜长短，判断季节。
晨昏线：借助于判断地方时或者季节。
高中地理光照图的判读规律高中地理光照图的判读规律总结如下：1、确定南北极：⑴、侧视图：一般说来，上北下南。
⑵、极视图：①、北半球逆时针、南半球顺时针方向自转。
②、自转方向与东经度增大方向一致，与西经度减小方向一致。
2、确定方向：⑴、经线指示东西方向(与自转方向一致为东，与自转方向相反为西)。
⑵、纬线指示南北方向(指向北极为北方，指向南极为南方)。
3、确定经线和纬线：⑴、数字往自转方向增大的是东经。
⑵、数字往自转方向减小的是西经。
⑶、数字往北极方向增大的是北纬。
⑷、数字往南极方向增大的是南纬。
⑸、东西两半球分界线为西经20和东经160。
⑹、西经20往东为东半球，以西为西半球，东经160则正相反。
4、确定晨线和昏线：晨昏线(圈)是昼半球与夜半球的分界线。
⑴、顺着地球自转方向，由昼夜为昏线。
⑵、顺着地球自转方向，由夜昼为晨线。
5、确定日期和季节：⑴、北极圈内极昼，或南极圈内极夜为夏至日，日期为6月22日。
⑵、南极圈内极昼，或北极圈内极夜为冬至日，日期为12月22日。
⑶、晨昏线(圈)与经线重合，或北极、南极无极昼极夜为春分或秋分，日期分别为3月21日或9月23日。
6、确定太阳直射点的位置：在一天中，太阳依次直射南北回归线之间的某条纬线上的点，但在某时刻只能直射其中一点。
A、直射的经线：⑴、太阳直射点的经度是平分昼半球经线的度数，也就是地方时为12点的经线。
⑵、平分夜半球的经线，地方时为0点，在地球上与该经线背对的那条经线地方时为12点。
B、直射的纬线：⑴、北极圈内极昼或南极圈内极夜，太阳直射北回归线。
⑵、南极圈内极昼或北极圈内极夜，太阳直射南回归线。
⑶、晨昏线过南北极点，或晨昏线(圈)与某一条经线圈重合，太阳直射赤道。
⑷、北半球昼长夜短，直射点位于北半球，南半球昼长夜短，直射点位于南半球。
全球昼夜平分，直射点在赤道。
7、确定地方时：确定地方时，一般要参考下列几点的地方时。
⑴、晨线与赤道交点的地方时为6点，该点所在经线的地方时都为6点。
太阳光照图的判读【难点点拨】日照图也叫光照图，即太阳光芒照耀在地球表面所形成的日间和黑夜的散布图形。
因为察看的角度不一样，日照图的形式变化许多，该类试题能很好地观察学生的察看能力和剖析问题能力，在历年高考试题中出现的频次很大，对日照图的判读属于高考复习中不可以回避和一定娴熟掌握的骨干知识，概括和总结这种试题的题型和解题技巧显得特别重要。
在日照图上往常波及以下问题：1．判断半球及地球自转的方向：(1) 东西半球：明确 20°W和 160°E两条经线把地球分为东西两半球。
(2) 南北半球：北极上空看地球逆时针方向自转，南极上空看地球顺时针方向自转。
2．画晨昏线或太阳光芒：晨昏线与太阳光芒互相垂直。
3．确立太阳直射点的地点：要确立太阳直射点的地点，就要判断出太阳直射点的纬度和经度。
(1) 纬度地点：一般有三种状况，即太阳直射在北回归线、南回归线和赤道上，判断的依照是察看极圈内的日夜状况。
（ 2）经度地点：太阳直射点位于地方时 12 点所在的经线上。
4．日期、节气( 季节 ) ：由日照图确立日期和节气 ( 季节 ) ，日期主要有四种：太阳直射北回归线时，日期为 6 月 22 日前后；太阳直射赤道时，日期为 9 月 23 日或 3 月 21 日前后；太阳直射南回归线时，日期为 12 月 22 日前后。
北半球对应的节气挨次是夏至、秋分或春分、冬至；季节是夏天、秋天或春天、冬天，此处应注意节气和季节的差别。
判断推理的过程是：由极圈内的日夜状况到太阳直射点的纬度再到日期节气 ( 季节 ) 。
5．太阳高度的散布规律(1) 太阳直射点上的太阳高度为90°，晨昏线上的太阳高度等于0，昼半球的太阳高度大于0，夜半球的太阳高度小于 0。
(2) 中午太阳高度的散布规律。
一是纬度散布规律：同一时辰，中午太阳高度由太阳直射点向南北双侧递减，如夏至日太阳直射在北回归线上，中午太阳高度由北回归线向南北双侧递减；二是季节散布规律：夏至北回归线及其以北各纬度，中午太阳高度达到一年中的最大值，南半球各纬度，中午太阳高度达到一年中的最小值；冬至日南回归线及其以南各纬度，中午太阳高度达到一年中的最大值，北半球各纬度，中午太阳高度达到一年中的最小值。

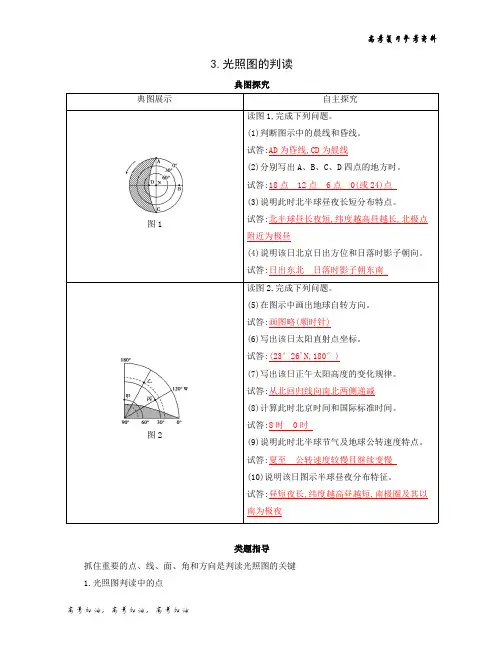

3.光照图的判读典图探究典图展示自主探究图1读图1,完成下列问题。
(1)判断图示中的晨线和昏线。
试答:AD 为昏线,CD 为晨线(2)分别写出A 、B 、C 、D 四点的地方时。
试答:18点 12点 6点 0(或24)点(3)说明此时北半球昼夜长短分布特点。
试答:北半球昼长夜短,纬度越高昼越长,北极点附近为极昼(4)说明该日北京日出方位和日落时影子朝向。
试答:日出东北 日落时影子朝东南图2读图2,完成下列问题。
(5)在图示中画出地球自转方向。
试答:画图略(顺时针)(6)写出该日太阳直射点坐标。
试答:(23°26'N,180°)(7)写出该日正午太阳高度的变化规律。
试答:从北回归线向南北两侧递减(8)计算此时北京时间和国际标准时间。
试答:8时 0时(9)说明此时北半球节气及地球公转速度特点。
试答:夏至 公转速度较慢且继续变慢(10)说明该日图示半球昼夜分布特征。
试答:昼短夜长,纬度越高昼越短,南极圈及其以南为极夜类题指导 抓住重要的点、线、面、角和方向是判读光照图的关键1.光照图判读中的点(1)太阳直射点①位于南、北回归线上或南、北回归线之间,所在经线地方时为12时。
②直射点的纬度和晨昏线与纬线圈相切点的纬度互余。
③所在经线各地太阳高度达一天中最大(正午太阳高度);全球太阳高度的分布:从太阳直射点向四周依次递减;全球正午太阳高度的分布:从太阳直射点向南北两侧递减。
(2)晨昏线与赤道的交点晨线与赤道的交点所在经线的地方时为6时,昏线与赤道的交点所在经线的地方时为18时。
(3)晨昏线和纬线圈的切点所在纬线纬度是出现极昼或极夜现象的最低纬度;所在经线圈中一条是太阳直射经线(昼半球中央经线),另一条是0时或24时经线(夜半球中央经线)。
2.光照图判读中的线(1)晨昏线①沿地球自转方向由夜到昼的界线为晨线,昏线则相反。
②晨昏圈是地球表面的大圆,晨昏面与太阳光线始终垂直,始终平分赤道。
2020届高三地理复习讲解：光照图的综合判读一、知识讲解1．常见光照图日照图即光照图，是太阳光线照射在地球表面所形成的昼与夜的分布图。
常见光照图有侧视图、俯视图、矩形图、局部图和变式图等。
如下所示：2．光照图判读三要素光照图的判读三要素是太阳光线、晨昏线和昼夜半球。
注意：并不是所有的光照图都具备这三个要素。
大多数图中并没有太阳光线，可以通过昼半球的分布推测太阳光线的来源；甚至有的图中没有标出昼夜半球的分布，仅已知某条线是晨昏线，这时就需要判读晨昏线，进而判断昼夜半球的分布。
3．光照图的判读方法光照图判读要抓住“点、线、面、角”的关系(1)两线——晨线、昏线①晨昏线：昼半球与夜半球的分界线。
晨昏线是球面大圆，与太阳光线垂直。
晨昏线上各地太阳高度为0°。
②晨线：由西向东，由夜半球进入昼半球的界线，如下图中AB ︵。
③昏线：自西向东，由昼半球进入夜半球的界线，如右图中BC ︵。
(2)六点——晨赤点、昏赤点、极昼切点、极夜切点、夜弧中点、昼弧中点光照图上的时间信息往往是隐藏着的，需要同学们“挖掘”，关键在于找出并确定太阳光照图上重要的六个时间点，如下图所示：(3)点线关系①晨昏线与纬线相切于晨昏北(南)点。
晨昏线与赤道相互平分。
②只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图1)；太阳直射北半球时，晨线为西北－东南走向(如图2中AB)，昏线为东北－西南走向；太阳直射南半球时，晨线为东北－西南走向，昏线为西北－东南走向。
③晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度数。
④太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。
(4)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34′。
②二分日时晨昏圈平面与赤道面的夹角为90°。
晨昏圈平面与某一经线圈所在平面重合。
③地球公转轨道面始终与赤道面呈23°26′的夹角。
(5)角度关系①二至日，晨昏圈与地轴夹角为23°26′。
②二分日，晨昏圈与地轴夹角为0°。
二、经典高考试题1下图为极地投影示意图，图中小虚线圈为极圈，大虚线圈为回归线；弧线ACB 为晨昏线，且AC段为昏线；C点为晨昏线与极圈的切点，也是晨昏线与120°E 经线的交点。
读图，回答(1)～(2)题。
(1)图示的日期可能是()A．3月21日B．6月22日C．9月23日D．12月22日(2)该日正午太阳直射点的位置是()A．120°E、23°26′S B．120°E、23°26′NC．60°W、23°26′S D．60°W、23°26′N答案(1)D(2)C2．下图是以极点为中心的东半球图。
此刻，曲线MN上各点太阳高度为0°，MN与EP相交于N点，该季节，北美大陆等温线向南凸出。
读图完成(1)～(2)题。
(1)由图文信息可知()A．M位于N的西北方向B．悉尼正值少雨的季节C．此季节是南极考察的最佳时期D．这一天甲地日出时刻早于乙地(2)图示时刻()A．东经10°各地处于夜B．澳大利亚与巴西不在同一日C．全球属于夜的范围大于昼D．地球位于公转轨道远日点附近解析本题考查日照图的综合判读。
第(1)题，该季节北美大陆等温线向南凸，说明是1月左右，根据海陆位置知，本图为南极俯视图，南半球为夏季，南极点附近出现极昼，所以是南极考察的最佳时期，选C。
俯视图判读时，要把地球自转方向标到图中相应位置，以方便方向的判读，以及晨线昏线的判读。
如下图所示：第(2)题，考查光照图(俯视图)的综合判读。
曲线MN上各点太阳高度为0°，可知MN为晨昏线。
东经10°经线上部分纬度极昼(南极圈以内)，大部分地区位于夜半球，有昼、有夜，A错。
晨昏线平分地球，昼半球和夜半球永远相等，C错。
晨昏线与南极圈相切，太阳直射南回归线，为12月22日左右，近日点附近，D 错。
N点所在经线(40°E)平分夜半球，地方时为0点，即40°E为零时线，另一条日界线为180°经线，澳大利亚在新一天，巴西在旧一天，所以选B。
答案(1)C(2)B三、跟踪训练下图是以极点为中心的投影图，斜线部分表示黑夜，横线部分表示东半球，数字表示经纬度。
读图完成1～2题。
1．此时，北京时间是 ()。
A．12时20分B．15时20分C．8时20分D．18时20分2．此时，下列地理现象可信的是 ()。
A．太阳直射点位于西半球和南半球B．北京的白昼时间比开普敦长C．地中海沿岸正值多雨季节D．西太平洋上副热带高压势力强盛解析第1题，由图中横线部分为东半球，可知靠近180°经线的东西半球分界线应是160°E经线，由此判断该图是以南极点为中心的示意图。
160°E经线是赤道与昏线的交点所在的经线，其地方时为18时，故北京时间是15时20分。
第2题，此图是以南极点为中心的示意图，南极圈内出现极昼，太阳直射点地理坐标为(23°26′S，70°E)，此时北半球各地昼最短夜最长，南半球各地昼最长夜最短；地中海沿岸受西风带控制，温和多雨；西太平洋上副热带高压势力较弱。
答案 1.B 2.C读右图(图中α的角度为23°26′)，回答3～4题。
3．当图中α的角度由目前状况逐渐减小为0°的过程中，下列地理现象可能发生的是 ()。
A．地球公转速度不断加快B．轮船自西向东跨越北印度洋时顺风顺水C．极昼的范围由南极圈向南极点逐渐缩小D．尼罗河出现明显汛期4．若图中甲地的昼长为10小时，则该地的经度应是 ()。
A．30°E B．150°W C．30°W D．15°E解析第3题，图示为北半球冬至日，图中α的角度由目前状况逐渐减小为0°，即至北半球春分时段内，地球公转速度先加快再变慢；此时段在北半球的冬半年内，北印度洋吹东北风，海水向西流，所以轮船在北印度洋自西向东航行时不是顺风顺水；南极点附近极昼范围逐渐缩小；尼罗河汛期还没有来临。
第4题，甲地昼长为10小时，应在地方时7时日出。
所以甲地此刻在晨线上，比0°经线偏东15°，即位于15°E。
答案 3.C 4.D中国的春节，是最具文化内涵和传统魅力的节日，也是最有凝聚力的节日。
据此完成5～6题。
5．下列最有可能表示中华民族欢度春节时的光照图的是 ()。
6．当新年钟声敲响时，小华收到了在外国留学的表兄于当地时间8时发来的短信祝福，小华的表兄最有可能留学在 ()。
A．美国 B．巴西 C．瑞典 D．澳大利亚解析第5题，1月31日南极圈内部分地区出现极昼现象。
第6题，由题意可知，北京时间是1月31日0时，小华的表兄留学地的当地时间是1月30日8时，应是西八区。
答案 5.A 6.A7．右图为“某极地俯视图”，abc︵是晨昏线，该日由a地到b地白昼逐渐增长。
此时，一架旅游包机正从x地起飞，6小时后降落y地。
据此回答下题。
飞机降落时该地正值 ()。
A．子夜 B．日出 C．正午 D．日落解析abc︵是晨昏线，该日由a地到b地白昼逐渐增长，说明中心点(极点)为极昼。
若中心点为北极点，则ab为昏线，bc为晨线，a、c均在赤道上，其地方时a为18时，c为6时，则y此时为24时(0时)，6小时后，y为6时，正值日出；若中心点为南极点，得出的是相同的结论。
答案 B读右图，完成8～9题。
8．图中白昼时间最长的是 ()。
A．① B．②C．③ D．④9．②地日落时刻是 ()。
A．16时 B．18时C．20时 D．22时解析第8题，由图可知，北极圈出现极昼，为夏至日，北半球纬度越高，白昼越长。
第9题，把全球经度平分为12份，相邻两条经线间隔为30°。
先找出晨线与赤道的交点，此刻为6时，它与②点相隔30°，由此推断出②点的日出时间为4时，进而推断出②点的日落时刻为20时。
答案 4.B 5.C一极地考察船从图中A地沿东南方向到达B地，到达之日B地刚好出现极昼现象。
读图回答10～11题。
10．该考察船出发的时间最有可能是 ()。
A．11月 B．3月C．6月 D．9月11．考察船到达B地当日，A地正午太阳高度为 ()。
A．28° B．42° C．48° D．62°解析第1题，从A地沿东南方向到达B地说明图示为南半球，南纬80度出现极昼现象应在北半球的冬季，考虑考察船从A地航行到B地所用的时间，因而出发时可能为9月份。
第11题，B地刚好出现极昼现象，说明此时太阳直射南纬10度，A位于南纬38度，其正午太阳高度为62°。
答案10.D11.D二、综合题12．读地球公转示意图(甲)及A位置北极上空俯视放大图(乙)，回答下列问题。
(24分)(1)如果地球处于A位置时为12月22日，指出乙图中表示晨线和昏线线段的字母，并补画箭头表示地球的自转方向。
(6分)(2)该日，M地的昼长为________小时，Q地日出地方时为________时。
(4分)(3)当地球公转到C位置时，该日全球昼夜长短的分布规律是什么？(5分)(4)画出P点一年中正午太阳高度的变化情况。
(9分)解析第(1)题，如果地球处于A位置时为12月22日，北极圈及其以北地区出现极夜现象，由此可判断出晨线、昏线；在北极上空俯视地球，地球呈逆时针方向自转。
第(2)题，M地在极圈上，出现极夜现象；Q地日落时刻为15时，可以推断出该地日出时刻为9时。
第(3)题，地球公转到C位置时，是夏至日，太阳直射北回归线，据此即可描述全球昼夜长短的分布规律。
第(4)题，P点位于赤道，抓住四个特殊日期(二分二至日)的正午太阳高度特点，连线即可。
答案(1)PM为昏线，MN为晨线。
(画图：逆时针方向自转。
)(2)09(3)北半球昼长夜短，且纬度越高昼越长、夜越短，北极圈及其以北地区发生极昼现象；南半球反之；赤道上昼夜平分。
(4)抓住四个特殊日期的正午太阳高度，然后连线(如下图)。
13．阅读下列材料，完成下列问题。
(22分)材料一下图为“某时刻的等日照时间图”，OA、OB为日期界线，P点纬度为70°。
昼长/h材料二下图表示广州和海口市楼房某日正午时刻影子(阴影部分)分布状况。
此后的几天中，海口市正午时刻影子逐渐增长。
(1)根据材料一此时，全球太阳高度最大的地点是______；当P点影子朝正北时，北京时间为________时。
(3分)(2)根据材料一在下图中画出此时的太阳光照图(侧视图)。
(7分)昼长/h条件：A点全年昼夜平分，B点为中心，C点12月22日正午太阳高度为90°。
