PST1200系列数字式变压器保护装置调试指导书编写温选饶廖小君目录一、PST1200系列数字式变压器保护装置简介二、装置硬件调试三、差动保护功能实验四、高压侧复压方向过流功能实验五、高压侧复压过流功能实验六、高压侧零序方向过流功能实验七、高压侧零序过流功能实验八、高间隙零序功能实验九、中压侧复压方向过流功能实验十、中压侧复压过流功能实验十一、中压侧零序方向过流功能实验十二、中压侧零序过流功能实验十三、低压侧复压过流功能实验一、装置简介PST-1200系列数字式变压器保护装置是以差动保护、后备保护和瓦斯保护为基本配置的成套变压器保护装置，适用于500KV、330KV、220KV、110KV等大型变压器。
本系列保护装置基本配置设有完全相同的CPU插件，分别完成差动保护功能，高压侧、中压侧、低压侧后备保护功能，各种保护功能均由软件实现。
瓦斯保护由独立机箱实现。
二、装置硬件调试1、装置检查检查机箱的插件是否插对、插紧。
检查装置中空气开关、复归按钮、试验端子、接地铜排等有关电器是否安装可靠，接线是否正确。
通过菜单选择装置自检功能，分别对差动和后备保护的主系统、信号、出口进行自检。
利用系统调试程序。
2、出口回路检查通过菜单选择出口传动功能，启动相应的出口继电器，观测面板上信号灯是否点亮，检查装置输出端子对应的出口继电器接点是否闭合及对应回路压板是否可靠投退对应的出口回路。
3、定值整定及定时时钟校时4、交流输入回路测试，采样通道的幅值试验三、差动保护功能实验投入差动保护连接片。
打开桌面上Power Advance软件，选择进入差动保护测试窗口。
点击测试项目栏，选择测试项目（比例制动定点测试），再依次选定保护对象（CT极性定义为：内部故障为正极性；绕组数选择2），设置试验参数、开关量及特性定义。
1、高中制动：接线如图。
选择一系列测试点进行测试。
2、高低制动：接线如图。
选择一系列测试点进行测试。
3、中低制动：接线如图。
1范围
本指导书适用于WBZ-500H、PST-1200 主变保护的校验。
规定了春查予试过程中的试验项目的引用标准、仪器设备要求、试验人员职责、作业程序、试验结果判断方法和试验注意事项等。
2引用文件
DL 1991 继电保护及自动装置现场运行规程
DL/T587 1996 微机继电保护装置运行管理规程
SD 1987 继电保护和电网安全自动装置现场工作保安规定
SD 1987 继电保护及电网安全自动装置检验条例
QB 1993 现场安全工作规程
WBZ-500H系列微机变压器保护装置技术说明书、使用说明书
WBZ-500H系列微机变压器保护装置调试大纲
PST-1200系列数字式变压器保护装置说明书
PST-1200系列数字式变压器保护调试大纲
3试验前准备
4试验程序
5试验总结
6作业指导书执行情况评估
7 附录（二次工作安全措施票）。
国电南自PST-1200系列变压器保护调试大纲汇总PST-1200HB1调试大纲后备保护(SOFT-HB1)测试：（500KV及330KV变压器的高压侧后备保护）交流回路端子：名称端子号1 Ia2 Ib3 Ic4 3I05 中性点3I06 Ua7 Ub8 Uc9 3U0信号回路端子：名称端子号1 PT断线2 保护动作3 过激磁发信跳闸回路端子：名称端子号1 高开关（旁路）2 中开关（旁路）3 低I开关4 低II开关5 高母联开关6 中母联开关7 低分段开关8 启动失灵保护跳闸逻辑设置值：保护名称设置值备注1 相间偏移一时限2 相间偏移二时限3 相间偏移三时限4 相间全阻抗一时限5 相间全阻抗二时限6 接地偏移一时限7 接地偏移二时限8 接地偏移三时限9 复压过流一时限1复压过流二时限1 1 零方过流一段一时限1 2 零方过流一段二时限1 3 零方过流一段三时限1 4 零方过流二段一时限1 5 零方过流二段二时限1 6 零方过流二段三时限17零序过流一时限18零序过流二时限19过激磁2中性点过流A、相间偏移阻抗保护1.保护反应变压器后备相间短路故障，电流电压取自本侧的CT和PT，阻抗特性为偏移圆。
2.PT断线时相间阻抗保护退出，电压恢复正常时保护也恢复。
3.定值测试（阻抗平面）阻抗值整定值 RXJ= XXJ= PXJ=第一点(纯电抗点)第二点(纯电抗点)第三点(纯电阻点)第四点(纯电阻点)第五点(最大灵敏角点)第六点(反向偏移点)动作不动作注：偏移圆是以（RXJ，XXJ），（PXJ*RXJ，PXJ*XXJ）为直径所作的圆。
纯电阻，纯电抗点为该圆分别与R轴和X轴所交的四点。
最大灵敏角点为（RXJ，XXJ），反向偏移点为（-PXJ*RXJ，-PXJ*XXJ）B、相间全阻抗保护1.保护反应变压器后备相间短路故障。
电流电压取自本侧的CT和PT。
阻抗特性为圆特性。
2.PT断线时相间阻抗保护退出，电压恢复正常时保护也恢复。
RCS-978和PST1200保护调试的介绍RCS-978和PST1200保护是我省目前采用较多的，技术相对比较成熟，功能比较齐全的两套国产的主变微机保护，因为现场接触比较多，调试过程遇到的问题也各种各样，总结起来出现问题的原因主要是对保护一些基本原理的不是很了解,或者调试过程中方法不当等等，从而导致保护功能试验不出。
今天我们针对这些情况对RCS-978 和PST1200保护中的几种主要功能保护的调试方法作一下简要的介绍。
对于220KV的主变保护般配置有：主保护（差动速断、比率差动、谐波制动功能，CT断线闭锁功能）、高压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、过负荷闭锁调压、起动风冷，TV断线等功能］, 中压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、闭锁调压、起动风冷,TV断线等功能］,低压侧后备保护［（复合电压）过流保护，过负荷保护，TV断线等功能］,下面重点介绍几种试验过程中较为经常碰到问题的保护。

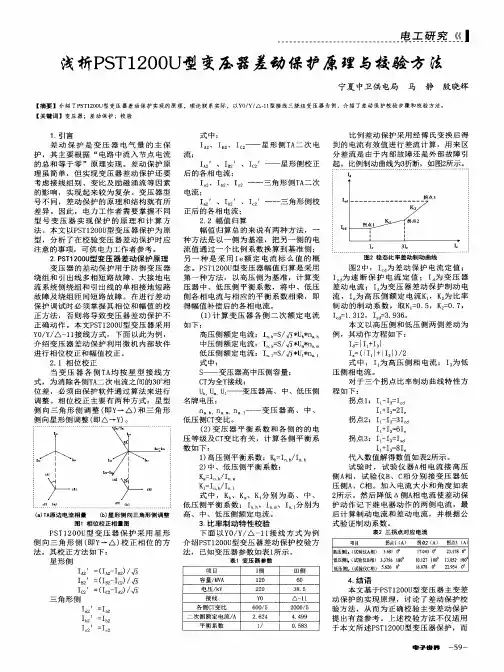

一、差动保护1、比率差动1. 1主变各侧电流相位的补偿早期电磁型及集成型的主变保护，主要是通过改变CT二次接线来实现主变各侧电流相位的补偿,这种补偿方式容易造成接线出错，相量测量也不够直观，而微机保护是从软件来实现补偿的，RCS-978和PST1200保护两者在实现上是不同的。
(1)RCS-978对变压器接线组别的补偿变压器各侧电流互感器采用星形接线,二次电流直接接入本装置。
电流互感器各侧的极性都以母线侧为极性端。
变压器各侧TA二次电流相位由软件调整，装置采用Δ->Y变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。
对于Y0/A-11的接线，其校正方法如下：Y0 侧：IA, =(IA-Io)； IB，=(IB-Io)； IC, =(IC-Io)△侧：Ia, =(Ia - Ic)∕√3 Ib, =(Ib - Ia)∕√3.Ic, =(Ic - lb )∕√3IA∖ IB∖ IC,为Y侧调整后的电流Ia∖ Ib∖ Ic,为△侧调整后的电流(2)PST-1200对变压器接线组别的补偿PST-1200采用的是常规的补偿方式,变压器各侧电流存在的相位差由软件自动进行校验，变压器各侧均采用CT星形接线，各侧的CT 极性均指向母线(前提)，用软件进行相位校正时，PST-1200选用变压器丫一△形侧校正的原理，且差动保护的所有计算均以高压侧为基准。

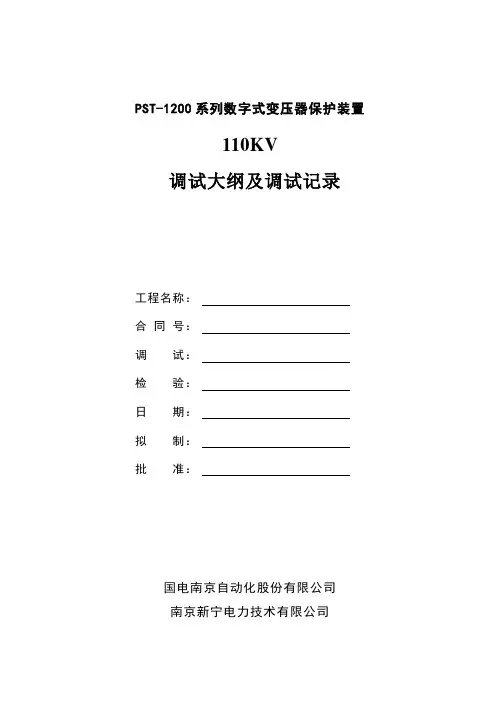

PST-1200系列数字式变压器保护装置110KV调试大纲及调试记录工程名称：合同号：调试：检验：日期：拟制：批准：国电南京自动化股份有限公司南京新宁电力技术有限公司国电南自-新宁公司• 1 •一、调试大纲试验和填写说明：本调试大纲适用于PST-1200系列数字式变压器保护装置。
本调试大纲包括PST-1200系列数字式变压器保护调试大纲及记录，设计者根据具体工程的保护功能配置，选择相应调试项目。
设计者对调试大纲中多列的保护调试大纲项目，在其开头标志“◇“内划“/“表示删除。
试验说明：1.注意:动作信号灯是否同设计要求一致；2.注意:保护动作出口继电器是否同设计要求一致；3.用“X”表示不动作/不正确，用“√”表示动作/正确。
二、装置的绝缘耐压试验：1、绝缘电阻：交流输入回路对地------------ 1000V兆欧交流回路对直流输入回路----1000V兆欧直流输入回路对地-------------1000V兆欧路闸节点回路对地------------1000V兆欧信号节点回路对地-------------1000V兆欧整机带电部分对地-------------500V兆欧以上绝缘电阻均应≥10兆欧2、质强度：(1) 在正常试验条件下，装置应能承受50HZ的低频，历时1min的工频电压试验而无击穿电路及元件损坏现象。
试验结果：三、装置硬件调试：1、装置检查检查每一层机箱的插件是否插对，插紧。
检查装置中空气开关、复归按钮、试验端子、接地铜排等有关电器是否安装可靠，接线是否正确。
通过菜单选择装置自检功能，分别对差动和后备保护的主系统、信号、出口进行自检。
调试状态指利用系统调试程序，模拟各种故障，对差动保护、后备保护的各种信号、出口进行自检的状态。
2、出口回路检查通过菜单选择出口传动功能，启动相应的出口继电器，观测面板上信号灯是否点亮，检查装置输出端子对应的出口继电器接点是否闭合及对应回路压板是否能可靠投退对应的出口回路。
