通信管线施工方案一、工程概况本项目为某城市通信管线施工项目，主要包括新建通信管道、光缆敷设、设备安装等内容。

工程涉及区域广泛，包括市区、郊区和农村地区。

本施工方案旨在确保工程质量、进度和安全，满足通信需求。

二、施工准备1.技术准备：组织技术人员熟悉设计图纸、规范和标准，编制施工方案，进行技术交底。

2.材料准备：根据工程量清单，提前采购所需通信管道、光缆、设备等材料，并做好检验和储存工作。

3.设备准备：配置挖掘机、起重机、发电机、光缆熔接设备等施工设备，并进行调试和维护。

4.人员准备：组织施工队伍，对施工人员进行技术培训和安全教育，确保施工人员具备相应的施工技能和安全意识。

三、施工方法及工艺1.管道施工（1）管道铺设：根据设计图纸，确定管道走向和位置，采用挖掘机进行开挖，确保管道铺设平整、稳定。

（2）管道连接：采用热熔或冷熔方式连接管道，确保接头牢固、密封。

（3）管道保护：在管道穿越公路、铁路、河流等特殊地段，采取套管保护、焊接固定等措施，防止管道受损。

2.光缆敷设（1）光缆牵引：利用牵引机将光缆沿管道内壁牵引至指定位置，避免光缆受损。

（2）光缆固定：在管道内设置固定支架，将光缆固定在支架上，确保光缆不受外力影响。

（3）光缆接续：在指定位置进行光缆接续，采用熔接方式，确保光缆传输质量。

3.设备安装（1）设备选址：根据设计要求，选择合适的位置安装通信设备，确保设备正常运行。

（2）设备安装：按照设备安装说明书，进行设备安装，确保设备固定牢固、接线正确。

（3）设备调试：安装完成后，进行设备调试，确保设备运行正常，满足通信需求。

四、施工进度安排1.施工阶段划分：本项目分为三个阶段，分别为管道施工、光缆敷设和设备安装。

2.施工进度安排：根据工程量、施工人员和设备情况，制定合理的施工进度计划，确保工程按期完成。

五、质量保证措施1.严格执行国家及地方通信管线施工相关规范和标准。

2.对施工人员进行技术培训和安全教育，提高施工质量意识。

通信管道施工方案第一篇：通信管道施工方案通信管线施工方案第一章工程概况 1.1 工程简介工程名称：西安市城东b标幸福中路（长乐路—咸宁路）通信管道工程建设地点：幸福中路（长乐路—咸宁路）建设单位：工程数量：km 质量标准：优良工程标准工期要求：2011年月日---2011年月日 1.2 主要工程内容一、管沟土方开挖、回填二、通信管道铺设三、各种管件、阀门安装本工程沿线地方道路路网状况较好，管道及道路放线控制基点由建设单位负责提供。

施工用水及用电由建设单位提供接驳点。

我方将根据现场条件修建临时便道，以保证吊车、运输车供施工设备及材料进场。

施工现场已具备施工条件。

第二章施工总体部署 2.1 项目组织机构建立以项目经理为首的项目经理部，承担整个项目施工全过程的质量、进度、安全、文明施工等的组织协调和管理工作。

2.1.1 项目管理机构组织为了确保优质准时完成该工程，本公司拟把本工程列入本公司创优重点工程项目，选派施工质量好、进度快、管理强的施工队伍承担施工任务，组建一支业务精、懂技术、会管理,精干、高效、服务周到的项目经理部作为管理层，对本工程的质量、进度、安全、文明施工等全面负责。

项目经理部组织机构框架见图1 2.1.2 项目部的责任和权力1、责任（1）贯彻执行国家及省、市、区的有关管理规定、制度。

（2）对工期、质量、成本、安全、文明施工进行管理和控制，并确保总目标的实现。

（3）严格控制工程质量，认真执行公司质量体系文件，优化施工组织设计，加强施工现场管理，积极开展“一活动，两创建”竞赛，搞好文明施工。

（4）加强安全基础建设，配备安全监察人员，落实各项安全保障措施。

（5）严肃财经纪律，加强成本控制。

对项目需要的材料、机具、劳务、资金等生产要素进行合理配置和安排。

（6）组织对工程验工计价和进度款的拨付，及时办理工程变更签证和价款调整，搞好工程竣工决算和验交。

（7）负责对建设、设计、监理单位和地方政府有关部门等外部关系的协调和处理。

一、工程背景随着我国城市建设的快速发展，通信管线作为城市基础设施的重要组成部分，其改造升级已成为当务之急。

为满足日益增长的通信需求，提高通信质量，确保城市通信网络的稳定运行，特制定本施工方案。

二、工程目标1. 完成通信管线的改造升级，提高通信质量；2. 确保施工过程中，对周边环境及设施的影响降至最低；3. 按时、保质、安全地完成工程任务。

三、施工范围1. 通信管道的拆除、新建及修复；2. 通信设备的安装、调试及验收；3. 施工现场的环境保护及文明施工。

四、施工方法及步骤1. 施工准备（1）成立施工项目组，明确各成员职责；（2）编制施工组织设计，制定施工方案；（3）办理相关施工手续，确保合法合规；（4）组织施工人员培训，提高施工技能。

2. 施工过程（1）拆除旧通信管线：根据现场实际情况，采用人工或机械方式进行拆除，确保拆除过程中不损坏周边设施；（2）新建通信管道：根据设计要求，采用管道铺设、焊接等方法，确保管道质量；（3）安装通信设备：按照设备安装规范，进行设备安装、调试，确保设备正常运行；（4）验收：对施工完成的工程进行质量、安全、环保等方面的验收，确保工程符合要求。

3. 施工结束（1）清理施工现场，恢复原貌；（2）办理工程移交手续；（3）总结施工经验，为今后类似工程提供参考。

五、施工组织及管理1. 施工项目组负责整个工程的施工组织及管理工作；2. 施工人员应严格按照施工方案进行施工，确保工程质量和安全；3. 施工过程中，应加强对施工人员的培训和教育，提高施工技能和安全意识；4. 加强施工现场的安全管理，确保施工人员的人身安全。

六、施工进度及保证措施1. 制定详细的施工进度计划，明确各阶段的时间节点；2. 施工过程中，加强进度监控，确保工程按计划进行；3. 加强施工资源的调配，确保施工进度不受影响；4. 对施工过程中出现的质量问题，及时采取措施进行整改，确保工程顺利进行。

七、环境保护及文明施工1. 施工过程中，加强施工现场的环境保护，减少对周边环境的影响；2. 严格按照文明施工要求，规范施工现场管理；3. 加强施工人员的环境保护意识，提高文明施工水平。

一、工程概况本项目为某地区通信管道工程，主要建设内容包括管道铺设、设备安装、通信线路接入等。

工程总长度约为5公里，预计工期为3个月。

为确保工程顺利进行，特制定以下施工方案。

二、施工准备1. 组织准备（1）成立工程指挥部，负责工程的全面协调和指挥。

（2）组建施工队伍，包括项目经理、技术负责人、施工人员等。

（3）组织施工人员进行技术培训和安全教育。

2. 材料准备（1）管道材料：PVC管道、钢管、电缆等。

（2）设备材料：挖掘机、切割机、焊接机、卷扬机等。

（3）其他材料：水泥、沙子、钢筋等。

3. 工具准备（1）挖掘工具：铲子、锄头、铁锹等。

（2）安装工具：扳手、螺丝刀、线槽切割机等。

（3）测量工具：水准仪、经纬仪、卷尺等。

三、施工方法1. 管道铺设（1）根据设计图纸，确定管道铺设路线。

（2）采用挖掘机进行管道沟槽开挖，确保沟槽深度和宽度符合设计要求。

（3）对沟槽底部进行平整，铺设垫层。

（4）根据设计要求，选择合适的管道材料，进行管道铺设。

（5）管道连接采用焊接或法兰连接，确保连接牢固。

2. 设备安装（1）根据设计图纸，确定设备安装位置。

（2）采用卷扬机将设备吊装至安装位置。

（3）按照设备安装要求，进行设备安装和调试。

3. 通信线路接入（1）根据设计图纸，确定通信线路接入点。

（2）采用切割机对管道进行切割，确保切割尺寸准确。

（3）将通信线路引入管道，并进行固定。

（4）对通信线路进行测试，确保通信质量。

四、施工质量控制1. 严格按照设计图纸和施工规范进行施工。

2. 对施工材料进行检验，确保材料质量合格。

3. 加强施工过程中的质量控制，发现问题及时整改。

4. 定期对施工过程进行监督检查，确保施工质量。

五、施工安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 严格按照操作规程进行施工，防止事故发生。

4. 定期对施工现场进行安全检查，消除安全隐患。

通信管道工程施工资料一、工程概况本工程为一处通信管道施工工程，位于某某市某某区域。

工程总面积约为XXXX平方米，其中包括管道敷设、接口连接以及弯头、连接头等相关设备的安装工作。

二、工程内容1. 土方开挖：根据设计要求，开挖符合要求的土方，为后续管道敷设做好准备。

2. 管道敷设：根据设计方案，对通信管道进行敷设，保证管道的准确连接和固定。

3. 接口连接：将不同段的管道进行接合，确保管道畅通无阻。

4. 设备安装：安装各类弯头、连接头等设备，确保通信管道正常运转。

三、工程流程1. 前期准备：确定施工区域，编制施工方案，购置所需材料和设备。

2. 地基处理：对地基进行强度检测，做好土方开挖的准备。

3. 管道敷设：根据工程图纸，进行管道敷设，保证管道的平整和连接。

4. 接口连接：对管道进行接口连接，确保管道畅通。

5. 设备安装：安装各类设备，包括弯头、连接头等，确保管道正常运转。

6. 竣工验收：对工程进行验收，确保工程符合相关标准和要求。

四、施工要求1. 施工过程中，要加强安全防护措施，确保施工人员的安全。

2. 施工现场要保持整洁，杜绝乱堆乱放现象。

3. 施工人员要按照工程图纸和设计要求进行作业，不得擅自改变施工方案。

4. 施工过程中，要加强与相关部门的协调，确保工程顺利进行。

五、施工材料1. 通信管道：采用符合国家标准的通信管道材质，保证管道的稳定性和耐用性。

2. 接口连接件：采用优质的接口连接件，确保管道连接的牢固性。

3. 设备配件：采用符合国家标准的设备配件，保障设备的正常运转。

六、施工机械1. 土方开挖机械：采用土方开挖机械对施工区域进行土方开挖。

2. 管道敷设机械：采用专业的管道敷设机械对通信管道进行敷设。

3. 连接设备：采用专业的连接设备对管道进行接口连接。

七、安全保障1. 施工现场要加强安全防护，设置警示标识和警戒线，确保施工人员的安全。

2. 施工人员要穿着符合要求的安全防护装备，避免发生意外事故。

1.1.2、在施工的过程中，要坚持公司历来的“安全第一，预防为主”的方针，严格执行国务院、部、省、市的安全法规、规范，搞好安全教育与培训，强化员工的安全意识；保证安全专管人员的权威性，保证合理的安全投入，从制度上、组织上、技术上、投入上多管齐下，狠抓施工安全管理。

6.2安全生产保证措施6.2.1、组织保证措施
项目部成立以项目经理为组长，项目总工为副组长的安全生产领导小组，组员为相关部门负责人及工班有关人员。

项目部配专职安全人员，工班内设专职安全员。

6.2.1、制度保证措施
1、严格按照有关安全施工的规定制度、办法执行。

2、认真遵守部颁现行安全标准，不折不扣地按标准执行。

3、建立施工安全责任制。

各级负责人签订安全生产责任状，哪一级出问题，追究哪一级的责任。

4、建立安全包保制。

对重点项目实行干部、班组层层包保制。

5、建立安全奖罚制度。

项目部与工班签定安全风险合同。

每月计价扣留2% 安全风险金，每百日无安全事故返还，否则扣发风险金，并追究有关人员的责任。

6、建立安全生产定期和不定期例会制度。

每月召开一次安全生产例会，把可能存在的安全隐患消灭在萌芽状态。

7、建立安全生产定期和不定期检查制度。

6.2.3、思想保证措施
1、全体施工人员严格执行党和国家有关安全生产方针、政策、法令和安全生产技术规程。

2、增强全员安全意识。

认真贯彻执行“安全生产，预防为主”的方针，打好安全基础，使各级明确自己的安全目标，制定各自的安全规划，达到全员参
加，全员实施的目的。

一、编制依据1、《民用建筑电气设计规范》JGJT16-922、《城市工程管线综合规划规范》GB50289-983、《通信管道工程施工及验收技术规范》YD5103—20034、《管线综合工程施工指导图集》5、《电力及综合通讯管沟工程》施工图二、工程概况1、电力通道电力管沟在道路采用双侧布置.人行道上埋深不小于0.5m，车行道上埋深不小于0。

7m。

主管束以16Φ212+2Φ100方式敷设,电缆管采用PVC—C管(绿化带下壁厚6mm,车行道下壁厚8mm），并用刚进固定素混凝土包封。

过桥处沿桥面向至桥上人行道盖板下敷设。

电力管沟在混凝土底部通常敷设——50×5mm热镀锌扁钢作为接地。

电力管沟原则上每隔50m左右设一个电缆井，并在有电气设备、电缆分支或电缆接头处增设电缆井，道路转弯处电力井间隔距适当减小。

电力管沟每隔200m左右设置电力锅炉管,横过街过路管采用7Φ216+1Φ100方式敷设，埋深不小于0。

7m。

电缆井净空高度H=1。

9m.盖板上孔直径按900mm考虑，并采用D900型复合材料检查井盖.电力通道、电力电缆井、设备出所用的铁件均应做热镀锌处理。

2、综合通信管道通信管道在道路双侧布置，人行道上埋深不小于0.5m，车行道上埋深不小于0.7m。

根据各通信部门要求采用20/24空Φ110HDPE波纹管、梅花管及聚乙烯（PVC—U）4孔栅格管组成的管束,并采用钢筋固定素混凝土包封。

每隔200m左右设通信过路管，过路管采用12孔通信管束。

过桥处沿桥面向至桥上人行道盖板下敷设。

综合通信管道原则上80m左右设一个人孔井，并在电缆有分支或转弯处增设人孔井，当电力过街管和纵向综合通信管道标高冲突，首先保证电力过街管标高不变，在人行道或绿化带处与电力管标高冲突的纵向综合通信管道标高下降至电力管之下敷设，综合通信管道混凝土包封层顶面距人行道顶面约1。

2m,当综合通信管道过街管和纵向电力管道标高冲突，保证纵向电力管道标高不变，综合通信管到过街管道标高下降至纵向电力管之下敷设，综合通信管道混凝土包封层顶面距人行道顶面约1。

通讯管道工程施工方案1. 引言本文档旨在介绍通讯管道工程的施工方案。

通讯管道工程是指为满足通信设备之间信号传输的需要，对管道进行布设、安装、连接和调试的一系列工作。

本方案将重点介绍通讯管道工程的施工流程、安全注意事项和质量控制措施。

2. 施工流程通讯管道工程的施工流程包括以下几个主要阶段：阶段一：规划和准备在施工前，需要进行管道布置的规划和准备工作。

这包括与相关部门协商，确定管道的走向和布置方案，编制施工图纸和技术方案，采购所需材料和设备，并搭建施工现场。

阶段二：土建施工土建施工是通讯管道工程的基础工作。

在此阶段，施工人员将根据施工图纸进行挖掘和打孔，设置管道基础，铺设管道沟槽，并进行固定与加固工作。

阶段三：管道安装管道安装是通讯管道工程的核心工作。

在此阶段，施工人员将根据施工图纸和布置方案进行管道连接，包括管道的切割、倒角、焊接、螺纹连接等。

此外，还需进行管道的试压和检测，确保管道连接的质量和可靠性。

阶段四：设备安装与调试在通讯管道安装完成后，需将通信设备进行安装和调试。

这包括设备的固定安装、电缆的连接和调试，以及设备的功能测试和性能评估。

阶段五：验收与维护最后，对通讯管道工程进行验收和维护。

验收包括对管道工程的质量检查和性能测试，确保工程符合规范要求。

维护阶段主要是对管道和设备进行定期巡检和维护，确保其正常运行和安全可靠。

3. 安全注意事项在通讯管道工程的施工过程中，需要特别注意以下安全事项：•施工人员需佩戴必要的个人防护装备，如安全帽、防护眼镜、工作手套等。

•施工现场需设置安全警示标志，划定施工区域，并保持施工现场的整洁和通风。

•施工过程中需防止火源和明火接近管道和通信设备，确保施工现场的防火安全。

•在高空作业和搬运重物时，需要采取安全措施，如使用安全带、起重机械等。

•施工过程中需遵守相关法律法规和操作规范，确保施工安全。

4. 质量控制措施为确保通讯管道工程的质量，需要采取以下质量控制措施：•对施工材料和设备进行质量检查，确保其符合相关标准和规范要求。

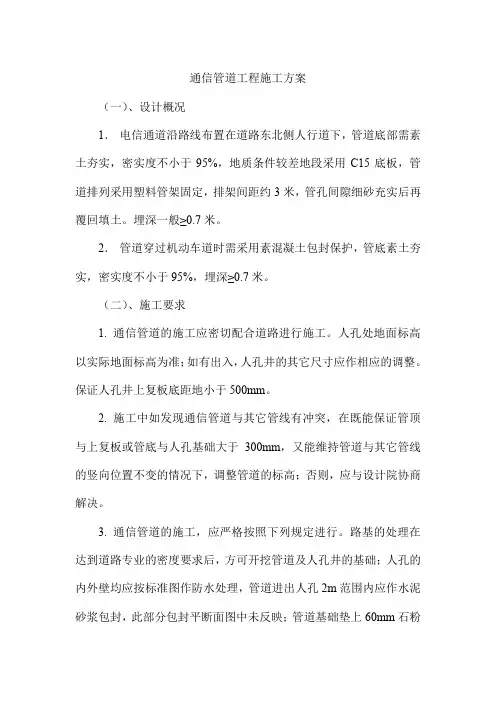

通信管道工程施工方案（一）、设计概况1．电信通道沿路线布置在道路东北侧人行道下，管道底部需素土夯实，密实度不小于95%，地质条件较差地段采用C15底板，管道排列采用塑料管架固定，排架间距约3米，管孔间隙细砂充实后再覆回填土。

埋深一般≥0.7米。

2．管道穿过机动车道时需采用素混凝土包封保护，管底素土夯实，密实度不小于95%，埋深≥0.7米。

（二）、施工要求1. 通信管道的施工应密切配合道路进行施工。

人孔处地面标高以实际地面标高为准；如有出入，人孔井的其它尺寸应作相应的调整。

保证人孔井上复板底距地小于500mm。

2. 施工中如发现通信管道与其它管线有冲突，在既能保证管顶与上复板或管底与人孔基础大于300mm，又能维持管道与其它管线的竖向位置不变的情况下，调整管道的标高；否则，应与设计院协商解决。

3. 通信管道的施工，应严格按照下列规定进行。

路基的处理在达到道路专业的密度要求后，方可开挖管道及人孔井的基础；人孔的内外壁均应按标准图作防水处理，管道进出人孔2m范围内应作水泥砂浆包封，此部分包封平断面图中未反映；管道基础垫上60mm石粉渣垫层；每敷设一层管道，管孔间隙处填充细沙或细土，最后加回填土夯实。

4. PVC管以承插法连接，管口接头采用粘接剂粘接，手工承插，承插口的方向向上。

5. 设计中人孔井底部标高未计积水坑的深度，开挖人孔井土方时应计积水坑的深度；开挖管沟时应计管道包封层或基础厚度。

（三）、施工方法通信管道的施工，应在路基的处理达到道路专业的密度要求后，方可开挖管道及人孔井的基础；管道的施工采用挖掘机开挖管道沟槽,配合人工安装管道的方法进行施工.具体施工方法如下:1. 放样放线定位：严格按照施工图将管道埋设的位置、经过的路线，在工地作实际的测量、规划、定位。

定线时，于管道经过路线的所有障碍都要清除，并准备小木桩与石灰，依测定路线定线、放样以便于管沟挖掘。

2. 沟槽开挖①每次管沟挖掘长度，应视管道安装速度、地形及管径大小而定，距管道安装进度一般不超过100米，如挖及横街或人行道，应安置铁板或厚木板，其板厚应能安全通过施工车辆及行人为准。
