发动机转速传感器教案

汽车发动机转速传感器是发动机控制系统中的重要组成部分，它能够实时监测发动机的转速，并将这些信息传递给发动机控制单元(ECU)，以便系统能够根据实时数据对发动机进行合理的控制。

对发动机转速传感器进行定期的检测和维护显得尤为重要。

下面将介绍汽车发动机转速传感器检测训练的具体步骤。

一、准备工作在进行发动机转速传感器的检测训练之前，首先需要做好准备工作。

包括准备好车辆、相关工具和仪器，确保车辆处于安全停放状态，并且需要对相关的车辆技术资料进行仔细阅读和学习，了解发动机转速传感器的工作原理和结构特点。

二、检测设备的准备1.准备工具在进行发动机转速传感器的检测工作时，需要准备好相应的工具，比如多用途电表、信号发生器、示波器等检测设备。

2.准备环境在进行检测时，需要确保操作环境安全整洁，避免因操作疏忽导致的意外事故的发生。

另外，需要确保操作场地通风良好，以保证操作人员的健康和安全。

三、检测步骤1.检查传感器连接需要检查发动机转速传感器的连接是否良好，确保传感器与电气系统的连接稳固可靠。

如果发现连接不良，需要及时进行修复或更换。

2.测量电压使用多用途电表或示波器测量传感器输出信号的电压，并记录下相应的数值。

根据车辆技术资料，了解正常工作状态下传感器输出信号的电压范围，以便进行对比分析。

3.检测信号波形使用示波器对传感器输出信号进行波形检测，观察信号波形的稳定性和周期性，判断传感器是否正常工作。

一般来说，正常的传感器输出信号波形应该是稳定的正弦波。

4.模拟信号测试使用信号发生器产生模拟的传感器输出信号，将模拟信号输入到发动机控制单元(ECU)中，观察系统的响应，判断传感器是否能够正常地向ECU发送信号，并对发动机控制进行有效的影响。

5.数据分析根据以上的检测结果和记录的数据，进行对比分析和综合判断，判断发动机转速传感器是否正常工作。

如果发现传感器工作异常，需要及时进行修理或更换。

四、总结在进行发动机转速传感器的检测训练步骤后，需要对检测过程进行总结和评估，及时记录检测结果和相应的数据，并根据需要提出问题及改进建议。

传感器测转速课程设计一、课程目标知识目标：1. 学生能理解传感器的基本原理，掌握测速传感器的种类、工作原理及其在工程中的应用。

2. 学生能够解释转速的概念，掌握转速的测量方法和计算公式。

3. 学生能了解影响传感器测量精度的因素，并能分析在实际应用中如何优化传感器布局和使用条件。

技能目标：1. 学生能够正确操作传感器设备，进行简单的转速测量实验，并准确记录数据。

2. 学生通过实验和数据分析，能够解决实际转速测量中遇到的问题，提高问题解决能力。

3. 学生能够设计简单的转速测量电路，运用所学的知识对测量系统进行初步的设计和优化。

情感态度价值观目标：1. 学生通过实践操作，培养对物理现象的好奇心和探索精神，增强学习物理的兴趣。

2. 学生在学习过程中，形成合作意识，提高团队协作能力，尊重团队成员的不同意见。

3. 学生能够认识到科学技术在工业生产中的重要性，增强将科学技术应用于实际生活的责任感。

二、教学内容本课程以《物理》教材中关于传感器及其应用的相关章节为基础，结合以下内容进行教学：1. 传感器原理：介绍传感器的基本概念、工作原理及分类，重点讲解测速传感器（如霍尔传感器、光电传感器）的原理和特点。

2. 转速测量：讲解转速的定义、测量方法，包括直接测量法和间接测量法，以及相应的计算公式。

3. 实验操作：指导学生进行传感器测转速的实验操作，包括设备连接、参数设置、数据采集和处理。

4. 影响因素分析：讨论影响传感器测量精度的因素，如环境、传感器布局、电路设计等，并提出相应的优化措施。

5. 教学案例：引入实际工程案例，分析传感器在转速测量中的应用和优化方法。

教学内容安排如下：第1课时：传感器原理及分类介绍第2课时：转速测量方法及计算公式第3课时：实验操作指导与实践第4课时：影响传感器测量精度的因素分析第5课时：教学案例分析及讨论三、教学方法本课程采用以下多样化的教学方法，以充分激发学生的学习兴趣和主动性：1. 讲授法：通过系统的讲解，使学生掌握传感器基本原理、转速测量方法及计算公式等理论知识。

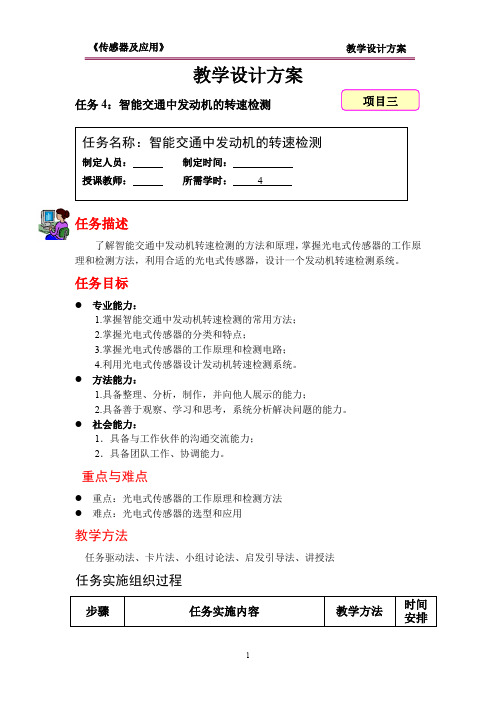

教学设计方案
任务4：智能交通中发动机的转速检测
任务描述
了解智能交通中发动机转速检测的方法和原理，掌握光电式传感器的工作原
理和检测方法，利用合适的光电式传感器，设计一个发动机转速检测系统。

任务目标
● 专业能力：
1.掌握智能交通中发动机转速检测的常用方法；
2.掌握光电式传感器的分类和特点；
3.掌握光电式传感器的工作原理和检测电路；
4.利用光电式传感器设计发动机转速检测系统。

● 方法能力：
1.具备整理、分析，制作，并向他人展示的能力；
2.具备善于观察、学习和思考，系统分析解决问题的能力。

● 社会能力：
1．具备与工作伙伴的沟通交流能力； 2．具备团队工作、协调能力。

重点与难点
● 重点：光电式传感器的工作原理和检测方法 ● 难点：光电式传感器的选型和应用
教学方法
任务驱动法、卡片法、小组讨论法、启发引导法、讲授法
任务实施组织过程。

红外线测转速课程设计一、课程目标知识目标：1. 学生能理解红外线的基本概念，掌握红外线测转速的原理；2. 学生能运用物理知识，分析红外线传感器在测转速中的应用；3. 学生了解影响红外线测转速精度的因素，并能进行初步分析。

技能目标：1. 学生能操作红外线测转速实验设备，进行数据采集；2. 学生能运用数据处理软件，对实验数据进行处理和分析；3. 学生能运用所学的知识，设计简单的红外线测转速系统。

情感态度价值观目标：1. 学生培养对物理现象的好奇心，提高探索科学技术的兴趣；2. 学生通过实践操作，培养团队协作和问题解决的能力；3. 学生认识到科学技术在实际应用中的价值，增强学以致用的意识。

课程性质：本课程为物理学科选修课程，以实验和实践为主，结合理论教学。

学生特点：学生为高中生，具备一定的物理知识基础，具有较强的动手能力和探究欲望。

教学要求：课程要求学生在理解红外线测转速原理的基础上，能进行实际操作，并运用所学知识分析和解决实际问题。

通过本课程的学习，使学生将理论知识与实际应用相结合，提高综合运用知识的能力。

二、教学内容1. 红外线基础知识：红外线的定义、性质、发射与接收原理；2. 红外线传感器：传感器的工作原理、种类及其在测转速中的应用；3. 测量原理：红外线测转速的原理、方法及其优缺点；4. 影响因素：分析影响红外线测转速精度的因素，如环境、传感器性能等；5. 实验操作：学生分组进行红外线测转速实验，操作步骤、注意事项；6. 数据处理：采集数据、运用数据处理软件进行数据分析；7. 实际应用：设计简单的红外线测转速系统，探讨其在现实生活中的应用；8. 教学大纲安排：共8课时，第1-2课时学习红外线基础知识，第3-4课时学习红外线传感器及其在测转速中的应用，第5-6课时进行实验操作与数据处理，第7-8课时进行实际应用设计与讨论。

教学内容与教材关联性：本教学内容与教材中关于传感器、光学测量等章节相关，结合教材内容，使学生能够系统地学习和掌握红外线测转速的相关知识。

传感器实验教案实验一开关式霍尔传感器测转速实验一、实验目的：了解开关式霍尔传感器测转速的应用二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特触发器整形成矩形波（开关信号）输出的传感器。

开关式霍尔传感器测转速的原理图如图所示：当被测圆盘上装有只磁性体时，圆盘每转一周，磁场变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。

三、实验仪器：传感器实验台四、实验步骤：1、根据图将霍尔转速传感器安转于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为23mm。

2、将主机箱中的转速调节电源024V旋钮调到最小（逆时针方向转到底）后接入电压表（电压表量程切换开关打到于）：其它接线按图所是连接（注意霍尔转速传感器的三根引线的序号）：将频频转速表的开关按到转速档。

3、检查接线无误后合上主机箱电源开关，在小12V范围内（电压表监测）调节主机箱的转速调节电源（调节电压改变直流电机电驱电压），观察电机转动及转速表的现实情况。

4、从2V开始记录，每增加1V相应电机转速的数据（待电机转速稳定后读取数据）；画出电机的V1。

传光型光纤传感器位移量测是根据传送光纤的光场与受讯光纤交叉地方视景做决定。

当光纤探头与被测物体接触或零间隙时（d=0），则全部传输光量直接被反射至传输光纤。

没有提供光给接收端之光纤，输出讯号便增大，当探头与被测物之距离增加时，接受端之光纤接受之光量也越多，输出讯号便增大，当探头与被测物之距离增加到一定值时，接受端光纤全部被照明为止，此时也被称之为“光峰值”。

达到光峰值后，探针与被测物之距离继续增加时，将造成放射光扩散或超过接收端接收视野。

使得输出信号与量测距离成反比例关系。

如图26-2曲线所示，一般都选用线性范围较好的前坡为测试区域。

三、器件与单元：直流稳压电源、万用电表、Y型光纤传感器、测微头、反射面（抛光铁圆片）四、实验步骤：1、观察光纤结构，两根多模光纤组成Y型位移传感器，将两根光纤尾部端面（包括铁部）对准自然光照射，观察探头端面现象，当其中一根光纤的尾部端面用不透光纸挡住时，在探头端观察半圆双D型结构。

发动机电控单元J220教师在黑板上绘制转速传感器电路图教师准确绘制出转速传感器电路图转遮传感靨1、传感器电阻值的检测①拔开发动机转速与曲轴位置传感器的插接器；②用欧姆表测量传感器端子T3/2-T3/3之间的电阻，应为900 0。

如果电阻过大或过小，都需要更换发动机转速与曲轴位置传感器；如果电阻正常，进行下一步检测。

2、检测传感器的线路①拔开发动机转速传感器的插接器；②用万用表万用表电阻档测量传感器端子T3/1与30、T3/2与11之间的电阻应不大于0.8Q。

③用万用表电阻档测量传感器端子T3/1与T3/3、T3/2 与T3/3之间的电阻应为…。

3、检测传感器的绝缘性①测量传感器端子T3/1-T3/3或T3/2-T3/3之间的电阻, 应为②测量T3/1或T3/2与壳体之间的电阻，应为-0。

如果不是〜，则说明传感器线圈绝缘不良或对地短路，需更换发动机转速与曲轴位置传感器。

4、检测传感器的波形①启动示教板，用示波器采集端子连接T3/3与搭铁端。

②调整示波器参数，显示传感器波形如下：一、 实习任务一将四名同学分配到桑塔纳3 0 0 0实验台旁,进行以 下和关任务：(1 )观察发动机实验台，找出转速传感器的安装位置。

(2) 断开转速传感器插接器，通过万用表测出各阵脚的 名称。

(3) 检测出转速传感器的电阻值。

二、 实习任务二将四名同学分配到木㈩2. 3发动机实验台旁，进行 以下相关任务：(1 )观察发动机实验台，找出转速传感器的安装位置。

(2 )断开转速传感器插接器，通过万用表测出各阵脚的 名称。

(3)检测出转速传感器的电阻值。

三、 实4任务三将四名同学分配到丰田8 A 发动机实验台旁,进行以 下相关任务：(1 )观察发动机实验台，找出转速传感器的安装位置。

(2) 断丌转速传感器插接器，通过万用表测出各阵脚的 名称。

(3) 检测出转速传感器的电阻值。

四、 实习任务四将四名同学分配到伊兰特发动机实验台旁，进行以下 相关任务：观察发动机实验台，找出转速传感器的安装位置。

理论课授课教案播放笛簧开关式发动机传感器动画，以提高学生的学习兴趣教 学 过 程 和 内 容时间分配速度或车轮速度，那么，将其信号转子分别安装在变速器输出轴上或车轮轮轴上即可。

下面介绍几种汽车上常用的车速传感器和加（减〉速度传感器。

一、笛簧开关式发动机转速传感器检测 1、安装位置 笛簧开关式发动机转速传感器安装在分电器内部。

2、构造原理 笛簧开关触点由强磁体制成，在装于分电器轴上的磁铁的作用下动作，笛簧触点不直接与大气接触，其容器内充有惰性气体。

理 论 课 授 课 教 案课 程名称现代汽车传感器技术与检修 第 章：第五章 速度与加速度传感器检测第 节：二、电磁感应式发动机转速传感器 审 批 签 字 授课时间 授课班级 2007汽修班 计划课时 2 实用课时 2教学目的与要求 1、了解电磁感应式发动机转速传感器的结构、作用及安装位置2、熟悉电磁感应式发动机转速传感器的工作原理3、掌握电磁感应式发动机转速传感器的检修方法 教学重点与难点 1、重点是传感器的工作原理2、难点是传感器的检修、诊断授课类型 理论 教学方法多媒体课件教具 电教参考资料《汽车传感器检测图解》江苏科学技术出版社出版复习提问1、笛簧开关式发动机传感器的结构、作用、工作原理是什么？2、笛簧开关式发动机传感器的检修方法有哪些？教 学 过 程 和 内 容 时间分配【组织教学】：打考勤，清点人数，做好教学日记。

【复习提问】：提问上节课主要内容 【导入新课】： 【讲授新课】：组织教学：5分钟 复习提问：5分钟 导入新课： 3分钟 讲授新课74分钟总结、布置作业： 3分钟教 学 过 程 和 内 容时间分配二、电磁感应式发动机转速传感器检测1、汽油机用电磁感应式转速传感器 （1）结构在汽油发动机上应用的电磁感应式发动机转速传感器由信号播放电磁感应式传感器动画，以提高学生的学习兴趣教 学 过 程 和 内 容时间分配转子和线圈组成，转子固定在分电器轴上，线圈固定在分电器壳体上。
