控制混凝土结构钢筋保护层施工质量杭州建工集团有限责任公司年产30万套汽车冲压件建设项目QC小组一、工程概况工程名称年产30万套汽车冲压件建设项目（调度中心厂房、试验车间一、二）建筑面积38206.34m2建设单位浙江万丰新能源汽车科技有限公司设计单位北京市建筑设计研究院有限公司施工总承包单位杭州建工集团有限责任公司监理单位浙江东南建设管理有限公司工程地址新昌工业园区鳌峰路1号工程概况本工程分（调度中心厂房、试验车间一、试验车间二）三个单体工程，总建筑面积38206.34m2，其中调度中心厂房27868.1m2，建筑高度26m（檐口），地下一层，地上五层；试验车间一、试验车间二各5169.12m2，建筑高度21.2m（檐口）；地上三层。

结构形式为框架结构，设计使用年限50年。

根据设计要求钢筋保护层厚度符合下列要求：混凝土环境类别：一类墙：15mm，柱、梁：20mm，板：15mm，且不小于钢筋公称直径。

混凝土环境类别：二a类墙：20mm，柱、梁：25mm，板：20mm，且不小于钢筋公称直径。

混凝土环境类别：二b类基础底部：40mm，板上铁：25mm，梁上铁及侧面：35mm；地下室外墙迎土面：40mm，室内面：25mm；墙：25mm，柱、梁：35mm，板：25mm，且不小于钢筋公称直径。

二、小组简介小组名称杭州建工集团有限责任公司年产30万套汽车冲压件建设项目QC小组课题控制混凝土结构钢筋保护层施工质量小组类型现场型注册日期2015年9月28日注册登记号HZJG-2015-002活动计划时间2015年10月至2016年1月小组人数8人序号姓名性别年龄从事专业、时间职称组内职务主要分工1石炬江男27施工管理5年助理工程师组长全面负责2斯亦平男41施工管理15年高级工程师顾问技术顾问3琚忠清男49施工管理30年工程师技术组长分析与方案成果报告编写4周未和男28施工管理5年助理工程师组员调查与实施5李永男26施工管理3年技术员组员检查与巩固6楼杭晖男31施工管理9年技术员组员调查与资料7王文雄男25施工管理3年技术员组员检查与实施8陈建宝男24施工管理2年组员检查与实施三、选题理由理由一、选题背景：本工程要创集团标杆工程，开工之初项目部就与公司签署了创先争优先锋工程责任书，确保工程结构质量的优良。

加强钢筋保护层控制QC成果引言在建筑工程中，钢筋保护层的控制对于保障结构的安全和耐久性至关重要。

因此，加强对钢筋保护层控制的质量控制(QC)成果，对于工程质量的提升具有重要意义。

本文将探讨加强钢筋保护层控制QC成果的相关措施和方法，旨在提高钢筋保护层的质量和可靠性。

钢筋保护层的意义钢筋保护层是建筑结构中的重要组成部分，其主要作用是保护钢筋免受外界环境的侵蚀和损害。

合理的钢筋保护层厚度可以有效地防止钢筋锈蚀，并提高结构的抗震性能和使用寿命。

因此，在施工过程中加强钢筋保护层的控制，对于确保结构的安全和耐久性至关重要。

加强钢筋保护层控制的方法1. 制定严格的施工工艺制定严格的施工工艺是加强钢筋保护层控制的基础。

包括但不限于以下几个方面： - 施工前，对施工人员进行针对性的培训，确保施工人员掌握正确的施工工艺和操作方法； - 定期检查和维护施工设备和工具，确保其良好的工作状态； - 严格按照设计要求进行施工，包括钢筋的布置、支承和加固等； - 加强施工现场的管理，保证施工过程中的环境卫生和安全。

2. 严格控制钢筋保护层厚度钢筋保护层厚度是钢筋保护的重要指标之一。

合理控制钢筋保护层的厚度，可以有效地保护钢筋免受腐蚀和损伤。

在施工过程中，应该遵循以下原则： - 严格按照设计要求和标准控制钢筋保护层的厚度； -在施工过程中，定期检测和测量钢筋保护层的厚度，确保其符合设计要求； - 针对厚度不合格的钢筋保护层，及时采取补救措施，确保其达到设计要求。

3. 加强防水和防腐处理钢筋保护层在施工过程中容易受到水分和化学物质的侵蚀，因此加强防水和防腐处理是必要的措施。

具体做法包括： - 在施工前，对结构表面进行清洁和处理，确保其能够有效地与防水和防腐材料结合； - 选择合适的防水和防腐材料，对钢筋保护层进行涂覆和处理； - 定期检查和维护防水和防腐层，及时修复损坏的部分。

QC成果的评估和控制为了确保加强钢筋保护层控制的QC成果，需要对施工过程进行评估和控制。

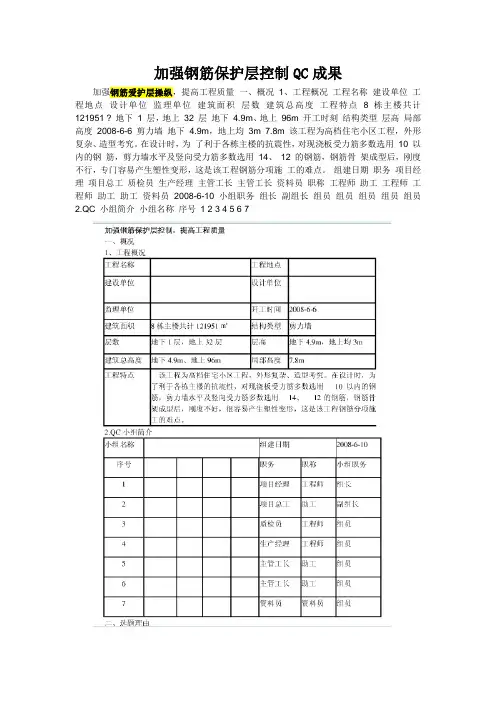

加强钢筋保护层控制QC成果加强钢筋爱护层操纵，提高工程质量一、概况1、工程概况工程名称建设单位工程地点设计单位监理单位建筑面积层数建筑总高度工程特点8 栋主楼共计121951 ? 地下1 层，地上32 层地下4.9m、地上96m 开工时刻结构类型层高局部高度2008-6-6 剪力墙地下 4.9m，地上均3m 7.8m 该工程为高档住宅小区工程，外形复杂、造型考究。

在设计时，为了利于各栋主楼的抗震性，对现浇板受力筋多数选用10 以内的钢筋，剪力墙水平及竖向受力筋多数选用14、12 的钢筋，钢筋骨架成型后，刚度不行，专门容易产生塑性变形，这是该工程钢筋分项施工的难点。

组建日期职务项目经理项目总工质检员生产经理主管工长主管工长资料员职称工程师助工工程师工程师助工助工资料员2008-6-10 小组职务组长副组长组员组员组员组员组员2.QC 小组简介小组名称序号1 2 3 4 5 6 7二、选题理由钢筋爱护层历年来被各施工企业重视，但一直都没有专门好的操纵方法，钢筋爱护层的厚度直截了当决定钢筋的位置，钢层控制题，提高〔加工程质量体钢筋的保实构结强为课护定选筋的位置直截了当阻碍结构安全性，是各施工企业普遍存在又选题理合同承诺该工程的质量目标是确保‘海河杯’。

工程的建设规模和社会阻碍较大，为公司在天津市区最大的项目。

现行国家规范对钢筋爱护层厚度检验点的合格率提高到90％以上，同时又是结构实体的必检项目。

三、PDCA 循环一、P 时期（一）现状调查现状调查1：课题选定后，小组成员认真熟悉图纸，针对钢筋爱护层课题召开专题会议研究讨论，集中了全体人员的体会和聪慧，并由技术负责人编制了钢筋爱护层专项施工方案，要紧以推广墙体成品塑料钢筋爱护层垫块及顶板预制混凝土垫块等材料为主，同时以对专门部位诸如剪力墙进行处理，初步选定钢筋爱护层施工方案如下：a、基础底板下部受力筋的爱护层采纳预制砂浆垫块（直径×高＝30×50mm），上部受力筋采纳焊接通长马凳加以支撑。

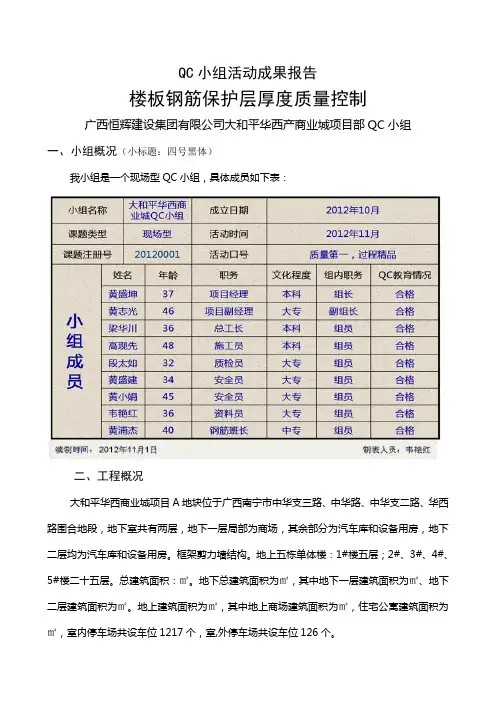

QC小组活动成果报告楼板钢筋保护层厚度质量控制广西恒辉建设集团有限公司大和平华西产商业城项目部QC小组一、小组概况（小标题：四号黑体）我小组是一个现场型QC小组，具体成员如下表：二、工程概况大和平华西商业城项目A地块位于广西南宁市中华支三路、中华路、中华支二路、华西路围合地段，地下室共有两层，地下一层局部为商场，其余部分为汽车库和设备用房，地下二层均为汽车库和设备用房。

框架剪力墙结构。

地上五栋单体楼：1#楼五层；2#、3#、4#、5#楼二十五层。

总建筑面积：㎡。

地下总建筑面积为㎡，其中地下一层建筑面积为㎡、地下二层建筑面积为㎡。

地上建筑面积为㎡，其中地上商场建筑面积为㎡，住宅公寓建筑面积为㎡，室内停车场共设车位1217个，室,外停车场共设车位126个。

三、活动计划四、调查现状在混凝土楼板施工过程中,由于支撑不到位、施工机械挤压、人员踩蹋等众多方面的原因，板面负筋经常出现弯曲变形，导致钢筋保护层出现过厚或过薄现象。

针对这一问题，项目部提出：决定对楼板钢筋保护层厚度质量控制进行专项攻关。

为了掌握工程施工过程中的真实数据，QC小组对已完成的现浇混凝土结构板钢筋保护层厚度进行了实测，共测150个点，现状统计如下表：序号实测项目实测点数不合格点数符合率累计频次累计频率1 上板面负筋缺乏有效支撑50 12 76% 12 %2 上板面保护层厚度50 7 86% 19 %3 下板面保护层厚度50 3 94% 22 100%五、目标设定经过调查与分析结果，我们发现现浇楼板钢筋保护层质量控制最主要的问题是上板筋缺乏有效支撑。

因此，南宁市大和平华西商业城项目QC小组活动的目标为：采取有效支撑措施，使95%以上的现浇楼板上板面筋在安装后能够保持稳定状态，从而控制好钢筋保护层厚度质量。

六、原因分析通过对现状调查，从人、材、机、方法、环境方面进行分析和论证，我们绘制出如下原因分析图。

我们通过进行“头脑风暴法会议”，对原因进行了细致的分析，确定出末端因素七、确定要因末端原因1：人员经验不足在施工过程中，项目部管理人员能够按照集团公司项目管理制度的规定，加强对各班组、各工种培训教育工作。

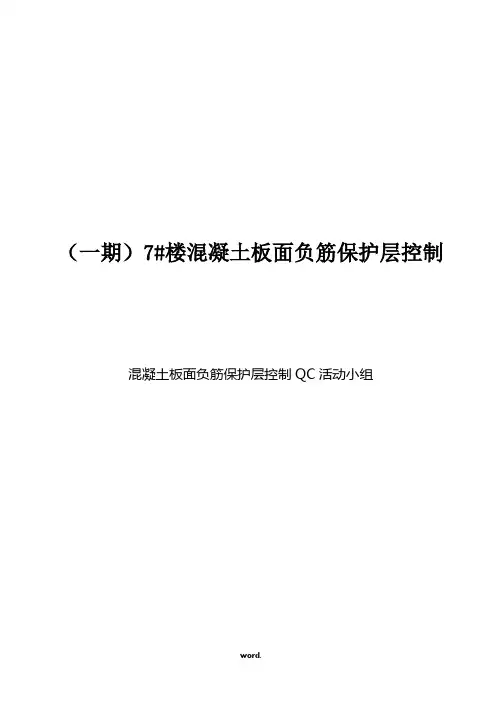

（一期）7#楼混凝土板面负筋保护层控制混凝土板面负筋保护层控制QC活动小组一、选题理由（一期）工程10#楼进入主体结构施工阶段，根据分公司年度创优计划，该栋楼拟申报市“优质结构奖”。

市“优质结构奖”评定依据为市优质结构奖检查评分细则。

分定性评价、定量评价二项。

其中定性检查为建设、施工、监理方对该项目的工程质量控制资料。

定量检查为工程结构施工的各主要环节、部位、工艺质量和安全生产、文明施工情况以及现场综合效果评分。

为确保评优成功，确定努力方向。

项目部对主体结构已完成的7#楼参照检查评分表做了评定。

得分率最低的为定量检查表二。

如下表结果：市建筑工程优质结构（质量检测）检查评分表（定量表二）工程名称：一期7#楼检查部位：第十层梁板检查日期：2007年1月20日施工单位：项目部工程进度：检查人员（签名）：依据《混凝土结构工程施工质量验收规范》(GB50204—2002)混凝土结构子分部工程第10.1.2条要求，结构实体检验的钢筋保护层合格率不小于90%。

根据此次我方委托的创新建筑工程质量检测咨询有限公司的实测结果，该层抽检板面负筋保护层的合格率为70%，远低于施工规范要求。

为此，项目部确立板面负筋保护层控制为创优的重点，成立QC小组进行控制。

二、小组概况QC小组简介表三、原因分析四、要因确认：末端原因验证表五、对策实施混凝土板负筋的控制通常采取的做法该做法的不足之处为此，QC 小组成员专程去桂林参观，学习在当地推广应用的方管支撑悬挂法控制砼板负筋保护层工艺。

方管支撑悬挂法是为了控制砼板厚及板面负筋保护层而采取的一种工艺。
