住宅现浇混凝土结构钢筋保护层控制QC成果(仝英林发布)

加强钢筋保护层控制，提高工程质量一、概况二、选题理由三、PDCA循环一、P阶段（一）现状调查现状调查1：课题选定后，小组成员认真熟悉图纸，针对钢筋保护层课题召开专题会议研究讨论，集中了全体人员的经验和智慧，并由技术负责人编制了钢筋保护层专项施工方案，主要以推广墙体成品塑料钢筋保护层垫块及顶板预制混凝土垫块等材料为主，同时以对特殊部位诸如剪力墙进行处理，初步选定钢筋保护层施工方案如下：a、基础底板下部受力筋的保护层采用预制砂浆垫块（直径×高＝30×50mm），上部受力筋采用焊接通长马凳加以支撑。

b、暗梁主筋保护层：底部受力筋采用预制砂浆垫块（直径×高＝30×25mm），梁侧保护层采用半径20mm的圆形塑料卡环。

c、暗柱主筋保护层采用半径为20mm的圆形塑料卡环。

d、剪力墙受力筋保护层采用半径为15mm的圆形塑料卡环，并按照梅花形布置钢筋顶模棍与墙体水平筋焊牢，每隔1.5m设置一道梯子筋，以有效控制钢筋位置。

e、现浇板底部受力筋保护层采预制砂浆垫块（直径×高＝20×15mm），现浇板上部负筋用钢筋马凳。

现状调查2：本小组在各栋主楼施工过程中，严格按照施工方案施工。

建设单位、监理单位及当地质量监督站在各栋主楼主体结构施工完毕后，对现浇结构的质量进行了验收，在各检验批达到国家验收标准后，我们又邀请了为天津市中瑞建筑工程检测有限公司扫描检测，检测结果如下表所示：检查结果制表人：时间：2009年6月20日制表人：时间：2009年6月20日根据检测结果，绘制出排列图如下：制表人：时间：2009年6月20日从图表中可以看出，现浇板底筋及板顶负弯矩筋是影响钢筋保护层质量的主要问题。

针对主要问题，我们进一步细化分析，并绘制了分析表如下：现浇板底筋及板顶负弯矩筋不合格频数分析表现浇板底筋及板顶负弯矩筋合格频数分析表制表人：时间：2009年6月20日（二）设定目标及可行性分析1、目标值设定通过对现状调查分析，设定目标为：钢筋保护层检验点合格率达到92％以上。

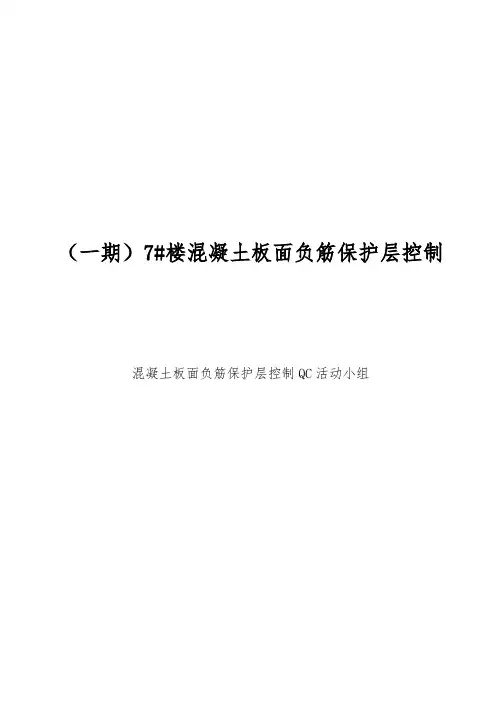

（一期）7#楼混凝土板面负筋保护层控制混凝土板面负筋保护层控制QC活动小组一、选题理由（一期）工程10#楼进入主体结构施工阶段，根据分公司年度创优计划，该栋楼拟申报市“优质结构奖”。

市“优质结构奖”评定依据为市优质结构奖检查评分细则。

分定性评价、定量评价二项。

其中定性检查为建设、施工、监理方对该项目的工程质量控制资料。

定量检查为工程结构施工的各主要环节、部位、工艺质量和安全生产、文明施工情况以及现场综合效果评分。

为确保评优成功，确定努力方向。

项目部对主体结构已完成的7#楼参照检查评分表做了评定。

得分率最低的为定量检查表二。

如下表结果：市建筑工程优质结构（质量检测）检查评分表（定量表二）工程名称：一期7#楼检查部位：第十层梁板检查日期： 2007年1月20日施工单位：项目部工程进度：检查人员（签名）：依据《混凝土结构工程施工质量验收规范》(GB50204—2002)混凝土结构子分部工程第10.1.2条要求，结构实体检验的钢筋保护层合格率不小于90%。

根据此次我方委托的创新建筑工程质量检测咨询有限公司的实测结果，该层抽检板面负筋保护层的合格率为70%，远低于施工规范要求。

为此，项目部确立板面负筋保护层控制为创优的重点，成立QC小组进行控制。

二、小组概况三、原因分析四、要因确认：末端原因验证表五、六、 对策实施混凝土板负筋的控制通常采取的做法该做法的不足之处为此，QC 小组成员专程去桂林参观，学习在当地推广应用的方管支撑悬挂法控制砼板负筋保护层工艺。

方管支撑悬挂法是为了控制砼板厚及板面负筋保护层而采取的一种工艺。

方管支撑悬挂法的基本思想：在砼板面有负筋的位置安放特制的方管支撑，将板面负筋与方管支撑交接处逐点绑扎，将板负筋吊起，以控制其保护层，方管支撑兼做施工的操作人员通道。

方管支撑悬挂法的特点：工艺流程操作要点1、制作方管支撑方管支撑详见附图制作后的成品2、施工主要操作步骤六、效果检查2007年6月，我项目部按受市质监站第一次优质主体评定检查，市质监站结构抽检组对11#楼第四层混凝土结构进行了实体结构检测，其中混凝土板负筋检测二十二处，合格二十一处，合格率达到92%，可见施工做法改变后，其改进效果是明显的。

控制混凝土结构钢筋保护层施工质量杭州建工集团有限责任公司年产30万套汽车冲压件建设项目QC小组一、工程概况工程名称年产30万套汽车冲压件建设项目（调度中心厂房、试验车间一、二）建筑面积38206.34m2建设单位浙江万丰新能源汽车科技有限公司设计单位北京市建筑设计研究院有限公司施工总承包单位杭州建工集团有限责任公司监理单位浙江东南建设管理有限公司工程地址新昌工业园区鳌峰路1号工程概况本工程分（调度中心厂房、试验车间一、试验车间二）三个单体工程，总建筑面积38206.34m2，其中调度中心厂房27868.1m2，建筑高度26m（檐口），地下一层，地上五层；试验车间一、试验车间二各5169.12m2，建筑高度21.2m（檐口）；地上三层。

结构形式为框架结构，设计使用年限50年。

根据设计要求钢筋保护层厚度符合下列要求：混凝土环境类别：一类墙：15mm，柱、梁：20mm，板：15mm，且不小于钢筋公称直径。

混凝土环境类别：二a类墙：20mm，柱、梁：25mm，板：20mm，且不小于钢筋公称直径。

混凝土环境类别：二b类基础底部：40mm，板上铁：25mm，梁上铁及侧面：35mm；地下室外墙迎土面：40mm，室内面：25mm；墙：25mm，柱、梁：35mm，板：25mm，且不小于钢筋公称直径。

二、小组简介小组名称杭州建工集团有限责任公司年产30万套汽车冲压件建设项目QC小组课题控制混凝土结构钢筋保护层施工质量小组类型现场型注册日期2015年9月28日注册登记号HZJG-2015-002活动计划时间2015年10月至2016年1月小组人数8人序号姓名性别年龄从事专业、时间职称组内职务主要分工1石炬江男27施工管理5年助理工程师组长全面负责2斯亦平男41施工管理15年高级工程师顾问技术顾问3琚忠清男49施工管理30年工程师技术组长分析与方案成果报告编写4周未和男28施工管理5年助理工程师组员调查与实施5李永男26施工管理3年技术员组员检查与巩固6楼杭晖男31施工管理9年技术员组员调查与资料7王文雄男25施工管理3年技术员组员检查与实施8陈建宝男24施工管理2年组员检查与实施三、选题理由理由一、选题背景：本工程要创集团标杆工程，开工之初项目部就与公司签署了创先争优先锋工程责任书，确保工程结构质量的优良。

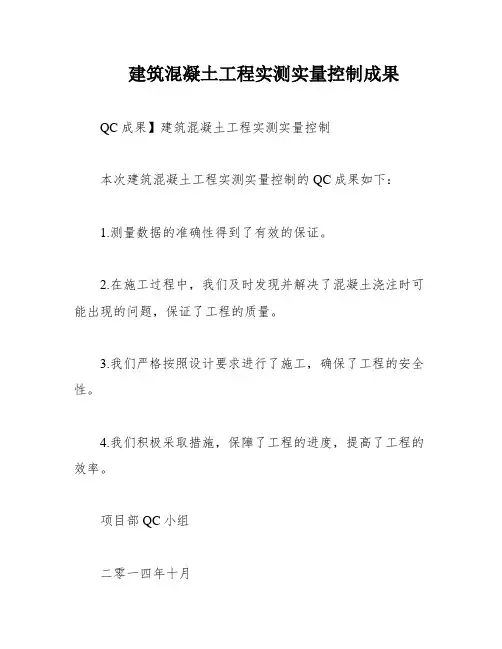

建筑混凝土工程实测实量控制成果QC成果】建筑混凝土工程实测实量控制本次建筑混凝土工程实测实量控制的QC成果如下：1.测量数据的准确性得到了有效的保证。

2.在施工过程中，我们及时发现并解决了混凝土浇注时可能出现的问题，保证了工程的质量。

3.我们严格按照设计要求进行了施工，确保了工程的安全性。

4.我们积极采取措施，保障了工程的进度，提高了工程的效率。

项目部QC小组二零一四年十月QC成果】建筑混凝土工程实测实量控制我们在本次建筑混凝土工程实测实量控制中获得了以下QC成果：1.我们保证了测量数据的准确性。

2.在施工过程中，我们及时发现并解决了混凝土浇注可能出现的问题，确保了工程质量。

3.我们严格按照设计要求进行施工，保证了工程的安全性。

4.我们采取了积极措施，保障了工程进度，提高了工程效率。

删除了目录，因为这是一篇文章而不是一份报告。

删除了“项目部QC小组二零一四年十月”，因为这是无关紧要的信息。

重新组织了句子，使其更加清晰和易于理解。

本工程位于*****地区，由1-6座39层超高层住宅、14、16、17、18、19座1-2层小型商业和2层地下车库（含设备用房）组成，总建筑面积为.6平方米。

建筑工程等级为特级，结构设计使用年限为50年，抗震设防类别为丙类，场地类别为Ⅱ类，抗震设防烈度为7度。

本工程的名称为*****。

小组名称为QC小组，是一个管理型小组，成立于2014年10月，活动时间为2014年8月至2015年12月。

小组成员包括组长、副组长、组员等，分工明确，共同负责策划、实施、技术措施等。

本课题的选题理由包括通过实测实量定期评估，识别并消除项目风险；通过对质量缺陷和管理风险的整改措施的跟踪和落实，持续提升工程质量标准和观感，消除客户投诉隐患；提高混凝土结构工程实测实量质量，能有效降低成本；确保工程创优，使本工程质量达到市优标准；开展QC活动，提高实测实量质量。

在现状调查中，我们对3层以下的混凝土结构进行了实测实量检测，包括截面尺寸、平整度、垂直度、顶板水平度、楼板厚度等13个点。
