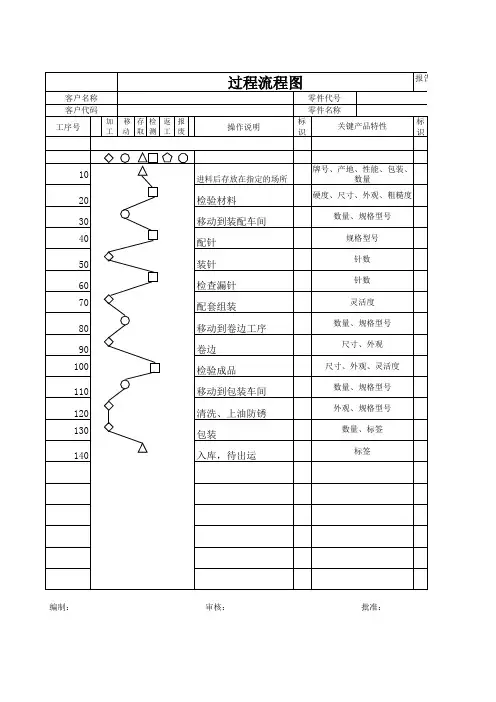

装配车间检验流程图

部门输入装配加工检验工作流程图部门输出生产部 1. 提供《生产通知单》；

计划部 2. 按生产计划集件；

品质部4. 检验员对操作者提出的不合格件

和在巡检和关键工序检查过程中发现不合格品要进行记录并填写《工序检验记录》；

装配部 3. 操作者按步骤进行组

装，并对要进行组装

的零部件进行自检，

发现不合格品及时通

知检验员；

N

N

N

Y

Y 装配部

仓储部

5. 操作者要及时与仓库联系，对不

合格件进行更换，保证装配的正

常进行；

生产部8. 操作者总装；

售后部9.调试人员按照技术要求

进行设备调试；

品质部

6. 检验员对更换下来的不合格件进

行评审；

装配部11. 对需要更换零部件的

转到步骤5执行，不

需要更换零部件的转

到步骤8执行；

品质部

7. 品质部按照评审结果对不合格品

进行后期处理；

品质部10. 检验员进行产品成检，并填写

《成品检验记录》；

品质部12. 对检验合格的成品开具合格证；

装配部13. 对合格品办理入库手续；

装配部

品质部

14. 每月对装配过程中出现的不合

格记录进行统计与分析。

开始

3.组装

2.集件

5.更换零部件

4.合格

关键工序检

巡检

自检

7.不合格品处理流程

8.总装

10.成检

9.调试

12.出具合格证

13.办理入库

14.统计与分析

结束

11.更换

部件

6.不合格品评审

1.提供指导文件
