改性沥青混凝土路面施工工艺标准

改性沥青混凝土材料的特点及道路施工技术摘要：自改革开放以来，我国经济飞速发展，推动了交通运输业的迅猛发展，从而间接影响了我国对道路工程的需求增长。

随着近年来社会经济不断增长，人们生活水平逐渐提高，交通出行越来越频繁，这也导致了道路工程施工数量日益增多。

为了满足国家对道路工程的发展需求，必须进一步提升我国道路的整体品质，以确保道路的安全性和可持续性。

目前，在道路建设过程中应用最为广泛的就是沥青路面。

关键词：改性沥青混凝土；道路施工；技术要点一、简要概述改性沥青混凝土路面施工目前，城市道路建设领域广泛采用改性沥青混凝土。

它不仅可以改善沥青路面结构性能，还能提高公路使用寿命及行车安全性，同时还具有良好的经济效益和社会效益。

因其卓越的耐磨性和可压缩性，该材料在道路建设领域备受青睐。

城市道路建设工程质量直接关系到路面的平整度、密度、刚度和抗压强度，这些因素对交通的畅通和安全产生着直接而深远的影响。

二、改性沥青混凝土路面工程的优势以及相关施工要求（一）改性沥青混凝土路面工程项目的优势相较于改良后的沥青混凝土路面，传统式混凝土路面表现出更高的稳定性、更强的抗拉强度和耐磨性，因此在市政道路建设中，传统式混凝土已成为主流的施工材料。

由于传统式混凝土路面具有较好的耐久性及抗老化能力，因此得到了广泛应用。

然而，传统的混凝土结构也存在着其致命的缺陷之处。

由于传统混凝土是由水泥，砂等材料构成，所以它本身就是一种不环保材料，且随着时间的推移会逐渐失去原有功能。

当汽车行驶于路面之上时，其所产生的噪音和轮胎的磨损程度相对较高，且路面容易出现裂缝或断裂现象，这可能会对汽车的稳定性和舒适性造成严重威胁。

另外，由于普通水泥混凝土存在一定的缺点，使得沥青路面的使用寿命受到了很大影响。

然而，通过对沥青混凝土进行改良，车辆在行驶于道路上时所产生的噪音得到了显著的降低，从而减少了裂缝和破损的风险，同时路面的平整程度也得到了提升。

由于改性沥青具有良好的抗车辙能力，能够有效提高路面结构强度，延长了路面使用寿命，减少维修成本。

公路工程SBS改性沥青混凝土路面施工技术摘要：近些年来，随着公路工程的不断发展，不断有新的材料被应用于路面施工中，其中SBS改性沥青混凝土作为新型材料，相较于传统的沥青混凝土材料而言，其抗裂性和耐久性更为优秀，能切实提高公路路面的使用寿命，也正是因为如此，使得SBS改性沥青混凝土在公路工程路面施工中得到了极为广泛的应用，本文以此为切入点，旨在对SBS改性沥青混凝土这一材料进行介绍，并就其施工技术展开深入的分析，以期能够为SBS改性沥青混凝土在公路工程路面施工中的应用提供一定的参考价值。

关键词：公路工程；SBS改性沥青混凝土；路面施工；施工技术路面作为公路工程不可缺少的重要组成部分，发挥着至关重要的作用，而在实际施工中，路面材料及施工技术会对路面施工质量形成直接影响，并间接影响到行车安全和使用寿命，故而选择合适的路面材料及合理的施工技术，就显得尤为重要。

SBS改性沥青混凝土虽然性能优异，但同时SBS改性沥青混凝土路面施工也表现出一定的难度，尤其在施工技术方面提出了较高的要求，如何正确把握施工技术以保证SBS改性沥青混凝土路面施工质量，也成了一个重要问题，故而有必要就SBS改性沥青混凝土路面施工技术展开进一步的探讨。

1.SBS改性沥青混凝土及其特点分析SBS改性沥青是SBS改性剂与原有的沥青混合所形成的结合料，是基于传统沥青材料所研发出来的新型材料。

基于SBS改性沥青所配置出来的沥青混凝土材料，拥有良好的弹性和可塑性，同时也有着极为优秀的抗裂和抗拉伸能力，相较于传统沥青混凝土而言，经过SBS改性的沥青混凝土材料性能更为优异，将其应用于公路工程路面中，可以有效提高路面的耐久性，解决以往因水损坏或紫外线辐射而引起的路面老化问题[1]。

同时SBS改性沥青混凝土材料的施工性能较好，凭借较低的温度敏感性等特点，使得其温度变形范围更为广泛，可以在更低的温度下进行施工。

加上SBS改性沥青混凝土材料对于黏附层的要求也较低，不会因为基层状态的变化而受到太大影响，便于施工并且利于提高施工效率，也正是因为如此，使得SBS改性沥青混凝土材料被广泛应用于公路工程路面施工中。

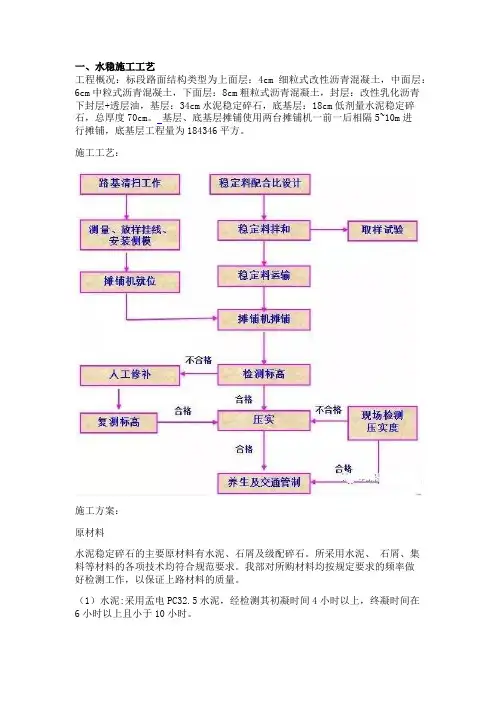

一、水稳施工工艺工程概况：标段路面结构类型为上面层：4cm细粒式改性沥青混凝土，中面层：6cm中粒式沥青混凝土，下面层：8cm粗粒式沥青混凝土，封层：改性乳化沥青下封层+透层油，基层：34cm水泥稳定碎石，底基层：18cm低剂量水泥稳定碎石，总厚度70cm。

基层、底基层摊铺使用两台摊铺机一前一后相隔5~10m进行摊铺，底基层工程量为184346平方。

施工工艺：施工方案：原材料水泥稳定碎石的主要原材料有水泥、石屑及级配碎石。

所采用水泥、石屑、集料等材料的各项技术均符合规范要求。

我部对所购材料均按规定要求的频率做好检测工作，以保证上路材料的质量。

（1）水泥:采用孟电PC32.5水泥，经检测其初凝时间4小时以上，终凝时间在6小时以上且小于10小时。

（2）碎石:底基层碎石采用最大粒径未超过37.5mm；（3）水：水稳混合料拌和使用井水。

混合料配合比设计（1）取工地实际使用的碎石，按颗粒组成计算，确定各种碎石的组成比例（16～31.5）mm碎石为23%、（10～20）mm碎石为29%、（5～10）mm碎石为25%、石屑为23%。

（2）水泥试配剂量水泥剂量以水泥质量占全部粗细集料干质量的百分比表示，即水泥剂量=水泥质量/干集料质量，本次水泥稳定底基层配合比水泥掺入量为3%。

（3）根据所选用的水泥剂量制备混合料，进行振动压实试验，确定其混合料的最佳含水量为3.6%和最大干（压实）密度为2.435g/cm3。

（4）按最佳含水量和计算得到的干密度制备试件（采用振动成型法）。

试件在标准养护条件下保湿养生6d，浸水24h后，按现行《公路工程无机结合料稳定材料试验规程》进行无侧限抗压强度试验。

（5）实际采用的水泥剂量和含水量应比室内试验确定的略有增加，水泥剂量略增加0.2%~0.5%，含水量略增加0.5%～1.0%。

（6）延迟时间测定在完成水泥稳定碎石底基层配合比试验后，还应进行水泥稳定碎石延迟时间（从加水拌和到试件成型的间隔时间）对水泥稳定碎石性能影响试验。

SBS改性沥青混凝土路面施工工法1 前言随着沥青混凝土路面施工技术的发展、施工设备性能的提高、施工技术规范和设计规范的修订，原工法（YJGF37-2004）有些条款已不适用现在施工的要求，需要对其进行修订。

本次工法的修订依托多个改性沥青路面工程项目，开展了《SBS 改性沥青混凝土路面施工技术与工艺研究》、《高速公路改扩建工程沥青路面拼接技术研究》等多项施工技术与工艺的研究，吸收了从混合料级配设计、拌和、运输、压实及离析控制等多项研究技术成果和专利，即将“贝雷法”纳入到改性沥青混合料矿料级配设计中，补充和完善了沥青混合料配合比设计方法；应用大功率摊铺机和对摊铺机布料槽进行了改进，有效地的解决了混合料纵向、横向、竖向离析和温度离析；提出了复压完成温度的控制范围，有效提高压实质量；针对低温环境提出了相适应的施工控制参数，有利指导低温施工；提出接缝处理采用热接缝技术，增强了接缝处抗渗能力等。

四项实用型专利是“新旧沥青路面拼接预热装置”、“沥青拌合站回收粉尘排放装置”、“一种设置在冷料仓下料口处控制冷料供给量的挡板”和“粉煤燃烧系统”。

所引用的新技术通过了中国公路学会的技术鉴定，总体上达到了国际先进水平。

本工法在我局下属各公司推广应用以来，所承建工程较多，不仅路面的施工质量较好，而且也取得了较好的经济效益和社会效益。

其中获国家优质工程银奖3项，中囯土木工程詹天佑奖2项，交通部优质工程一等奖10项，交通部优质工程二等奖4项。

2 工法特点本工法最突出特点就是工艺的大改进，控制措施准确、到位，工艺控制参数选择恰当，能成功的解决了摊铺时混合料纵向、横向及竖向离析；同时也将温度离析控制在允许范围。

加之，配合比和压实度的有效控制，施工质量大大堤高，施工组织更加科学、合理。

本工法不考虑改性沥青现场加工，而是使用成品SBS改性沥青，工法只涉及成品检测、试验与储存保管方法。

3 工法的适用范围本工法适用于高等级公路的新建、改扩建、城市干道、厂矿道路、机场跑道等热拌SBS改性沥青密级配面层的铺筑施工。

Road & Bridge Technology160《华东科技》市政道路改性沥青混凝土路面施工技术张飞翔（河南金沐建设工程有限公司，河南 周口 466000）摘要：在时代发展背景下，经济快速进步，社会公共基础设施建设取得了新的成绩。

由于荷载及交通压力的增加，道路出现了不同程度的病害，降低了路面的使用质量。

基于此，本文详细分析了市政道路改性沥青混凝土路面施工的现状、特点以及流程等，希望延长道路的使用寿命。

关键词：市政道路；改性沥青混凝土；路面施工；技术分析城市建设步伐的加快，对市政工程建设提出了更高的要求，就道路工程而言，重要性不言而喻，直接影响着城市的整体形象，决定着区域间的经济流通状况。

由于荷载压力的逐步增加、使用年限较长、自然因素等的影响，道路的稳定性逐步降低，会出现裂缝、下沉、塌陷等现象。

基于这种情况，采用沥青混凝土施工技术，能够有效提升道路建设质量，缓解城市车流量，实现市政经济的发展，提高人们的生活质量。

1 改性沥青混凝土路面应用现状概述 对于市政道路来讲，路面处于最上部的位置，车辆与其密切接触，承载的压力较大，因此，必须高度重视路面的稳定性，保证车辆的正常安全通行，保障交通运输经济的发展。

实际施工中，应全面调整路面结构，控制好强度、抗压性、抗震性、光滑性等，与国家标准相符合，防止路面裂缝、塌陷、下沉等问题的产生。

经过长期实践，改性沥青混凝土路面在市政道路的数量逐渐增多，相关技术也愈加成熟，能够有效提升路面的安全性和稳固性，进一步延长使用寿命。

2 改性沥青混凝土施工特点 2.1 高温稳定性 与其他普通混凝土相比，改性沥青混凝土有明显的耐高温性。

将高分子改性剂添加到普通沥青中，沥青的软化点得到显著提高，在夏季或者其他高温环境下，相较于路表温度，软化点数值较低，因此，沥青的硬度和强度得到保障，在车辙作用下保持较好的稳定性，不会出现偏移或者移动现象。

因此，改性沥青对于环境具有良好的适应性，并且能够有效抗车辙。

沥青混凝土路面施工工艺1、施工工艺流程施工准备→混合料拌→混合料运输→摊铺→碾压→接缝处理→开放交通→检验 1.2操作要点 1.2.1 施工准备1) 根据批准的目标配合比对拌和机进行调试，确定各冷料仓的供料比例、进料速度。

2) 经检验，下承层各项指标均符合规范要求，即可进行普通沥青混合料路面的摊铺。

3) 沥青混合料改性添加剂沥青路面的施工，严禁在10℃以下以及雨天、路面潮湿的情况下施工。

4)透层油宜采用高渗透性透层油，用量为 1.0～1.2kg/m2(沥青含量50%)。

5) 粘层油宜采用SBS改性乳化沥青，应保证路面均匀满布粘层油，用量0.5～0.7 kg/m2(沥青含量50%)。

1.2.2实验室操作规定所有操作规程完全按《JTGE20-2011公路工程沥青及沥青混合料试验规程》进行，有部分注意事项如下1)、混合料拌和注意事项：（1）按常规方法准备相应的各种集料、矿料、沥青；各种集料、矿料加热温度：180-195℃，基质沥青加热温度155-165℃；（2）将加热后的集料倒入拌和锅中，加入按比例设计好的沥青混合料改性添加剂样品，干拌90s；再加入（按级配设计最佳沥青用量的）设计好的沥青用量，一起湿拌90s；最后加入矿粉拌和90s；（3）用小铲将拌合好的混合料铲入容器内，进行简单的手工拌合，使混合料中各种粗细集料能均匀分布。

2)、马歇尔击实成型、车辙件成型及养护要求：（1）马歇尔击实成型温度170±5℃，车辙成型温度170±5℃；（2）在成型倒料时，请注意集料的均匀性，禁止直接倒入，应用小铲将混合料均匀沿试模由边至中铲入试模内，然后按试验规程④进行夯实；（3）成型试件密度应符合马歇尔标准击实试样密度100±1%的要求；一般情况下是先试压4次（8个来回），然后调转方向再压24次（48个来回）；（4）成型后，连同试模一起在常温条件下放置时间48h为宜；备注：①手工搅拌时请注意保持温度应不低于车辙或马歇尔试件成型温度；②拌合时由于集料大小差别较大，机器拌完后大粒径的在拌合锅上面，为确保集料能均匀分布，请进行简单拌合；③指《JTGE20-2011公路工程沥青及沥青混合料试验规程》。

三、施工工艺1、施工现场准备：1）、铺筑前清除粘层上的SBS浮石子和杂物等，对局部污染较严重的地方进行冲洗，重新喷洒粘层油。

2）、在与沥青面层相接触的结构物面上均匀地刷涂一层乳化沥青，以保证与结构物的相互粘接。

3）、根据施工计划前后桩号多放样10～20m，利于数据采集和剩余料的铺筑。

根据设计图正线铺筑面边框线即：离中线1.5m，13m。

位置10m整桩号进行放点或有构造物相互连接地段进行复核，采用全站仪逐桩逐点进行放样。

中面层采用平衡梁方式。

2、施工方案：1)沥青混合料的拌和：①沥青采用导热油加热，沥青温度稳定，具有一定的流动性，使沥青混合料拌和均匀，出厂温度符合要求，保证沥青能源源不断地从沥青罐输送到拌和机内。

②集料铲运方向与流动方向垂直，保证铲运材料均匀，避免集料离析。

③每天开工前检测原材料的含水量，以便调节冷料进料速度，并确定集料加热时间和温度。

如果集料含水量过大，不得使用。

④集料级配发生变化或换用新的材料时，应重新进行配合比设计，确保混合料质量符合要求。

⑤集料加热温度要达到使沥青混合料出厂温度满足要求。

集料在送进拌锅时的含水量不应超过1%。

烤干用的火焰调节适当，以免烤焦和熏黑集料。

⑥在拌和过程中，拌和楼操作手必须严格按操作规程进行操作，控制室使用的几种矿料和沥青的用量必须严格按试验室确定的配合比数据进行控制，不得随意更改。

送入拌和机的集料温度和沥青温度、混合料出厂温度、摊铺和碾压温度相关控制见下表：拌和楼生产及运输温度控制方案※测量温度仪器为：红外测温仪⑦拌和过程中，通过现场温度测量对计算机打印的温度进行检验，保证混合料摊铺温度和碾压温度适宜。

⑧如果在生产过程中出现热料仓溢料的情况，也只能适量调整冷料仓的进料速度，并及时与试验室取得联系，分析是否有异常情况并做出最终处理方案。

⑨成品沥青混合料必须在保证成品仓内贮存达到80～100吨以后才开始放料，以便混合料能连续不停地运往摊铺现场，使摊铺能连续不间断地进行，临时贮存的混合料的温度不得低于150℃。

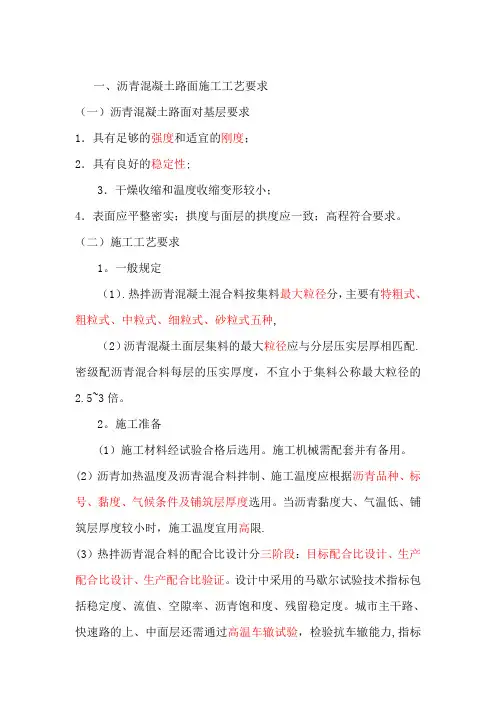

一、沥青混凝土路面施工工艺要求（一）沥青混凝土路面对基层要求1．具有足够的强度和适宜的刚度；2．具有良好的稳定性;3．干燥收缩和温度收缩变形较小；4．表面应平整密实；拱度与面层的拱度应一致；高程符合要求。

（二）施工工艺要求1。

一般规定（1）.热拌沥青混凝土混合料按集料最大粒径分，主要有特粗式、粗粒式、中粒式、细粒式、砂粒式五种,（2）沥青混凝土面层集料的最大粒径应与分层压实层厚相匹配.密级配沥青混合料每层的压实厚度，不宜小于集料公称最大粒径的2.5~3倍。

2。

施工准备(1）施工材料经试验合格后选用。

施工机械需配套并有备用。

(2）沥青加热温度及沥青混合料拌制、施工温度应根据沥青品种、标号、黏度、气候条件及铺筑层厚度选用。

当沥青黏度大、气温低、铺筑层厚度较小时，施工温度宜用高限.(3）热拌沥青混合料的配合比设计分三阶段：目标配合比设计、生产配合比设计、生产配合比验证。

设计中采用的马歇尔试验技术指标包括稳定度、流值、空隙率、沥青饱和度、残留稳定度。

城市主干路、快速路的上、中面层还需通过高温车辙试验，检验抗车辙能力,指标是动稳定度.(4）重要的沥青混凝土路面宜先修100—200m试验段，主要分试拌、试铺两个阶段,取得相应的参数。

3。

热拌沥青混合料的拌制、运输(1）沥青混合料必须在沥青搅拌厂(场、站）采用搅拌机拌合。

（2)城市主干路、快速路的沥青混凝土宜采用间歇式(分拌式)搅拌机拌合.(3)拌制的沥青混合料应均匀一致，无花白料、无结团成块或严重的粗细料分离现象。

（4）为配合大批量生产混合料，宜用大吨位自卸汽车运输.运输时对货厢底板、侧板均匀喷涂一薄层油水(柴油:水为l:3）混合液，注意不得将油聚积在车厢底部.(5)出厂的沥青混合料应逐车用地磅称重,并测量温度,签发一式三份的运料单.(6）从搅拌锅往汽车中卸料时，要前后均匀卸料，防止粗细料分离。

运输过程中要对沥青混合料加以覆盖。

4.热拌沥青混合料的施工①摊铺:运料车的运输能力应较主导机械的工作能力稍大.城市主干路、快速路开始摊铺时，等候卸料的车不宜少于5辆。

道路工程高粘改性沥青混凝土面层施工工法1、前言随着我国基础设施的高速发展，针对市政道路沥青路面的行车舒适性好、养护维修方便等优点，已经发展成为市政道路及高等级公路的主要路面结构形式。

近年来交通量迅速增长，车辆大型化、超载化现象日益突出，对沥青路面材料的技术性能提出了更高的要求。

高粘改性沥青混凝土具有使用寿命长，耐久性好，高温抗车辙性能、低温抗裂性能好，抗剪切性能好，对后期路面养护维修成本低的特点，实践证明高粘改性沥青混凝土具有良好的经济效益与社会效益。

2、特点2.1本工法的主要特点是相对现阶段通常采用对沥青改性的方法提高沥青路面的使用寿命，延缓大修时间，但常用的剪切机改性法制得的沥青存在易老化、存储稳定性差、改性工艺复杂等缺点；而且传统改性沥青为防止发生温度离析，生产时需提前加热，一次使用不完还要占用储存罐及加热保温，能源浪费大。

2.2高粘改性沥青可直接投入沥青混合料拌和机内与集料干拌，不需要高温剪切改性，应用工艺简单且易操作，高粘改性沥青可根据工程量大小随用随投，无需考虑储存问题，不易造成浪费；而且相较于传统改性沥青的运用，大大提高了沥青混合料的高温稳定性、低温抗裂性及水稳定性，且更利于生产人员的健康及减少生态坏境不良的影响。

2.3高粘改性沥青混合料还适用于排水路面，该路面结构更适合、更贴近我们日益生活的城市中，让地表水快速渗漏，减少城市雨水内涝，降低噪音，提高了行车安全系数，所以它适用于城市道路，高速公路，停车场等。

其还可应用于寒区、热区、高原高海拔、强降雨区路面，发挥自身特有的改性效果。

3、适用范围适用于城市道路，高速公路，停车场等。

4、工艺原理高粘沥青在改性沥青中添加一定比例的高粘剂制造而成，提高沥青与集料的粘附性，增加集料间的粘结力，采用高粘改性沥青生产的高粘改性沥青混合料，有优异的高温抗车辙性能、低温抗裂性能和抗剪切性能，赋予高粘改性沥青混合料结构良好的变形性能，同时具有很好的水稳性能，现场通过摊铺碾压成型，质量容易保证。

沥青混凝土道路路面施工工艺
首先，进行沥青混凝土道路路面施工前，需要对路基进行整平
和夯实，确保路基的稳定性和承载能力。

然后，根据设计要求，确
定沥青混凝土的配合比和配料比例，以保证混凝土的质量和性能。

接下来是沥青混凝土的铺设工艺。

一般来说，沥青混凝土的铺
设包括以下几个步骤：
1. 清理路面，清除路面上的杂物和灰尘，确保路面干净。

2. 底层铺设，先铺设底层沥青混凝土，通过压路机夯实，形成
均匀的路基。

3. 中间层铺设，在底层沥青混凝土上铺设中间层沥青混凝土，
同样通过压路机夯实。

4. 面层铺设，最后在中间层沥青混凝土上铺设面层沥青混凝土，通过压路机夯实，形成光滑的路面。

在铺设过程中，需要注意控制沥青混凝土的温度，保持适宜的
施工温度，以确保沥青混凝土的质量和密实性。

除了铺设工艺，沥青混凝土道路路面施工还包括沥青混凝土的摊铺、压实、坡度和平整度的控制、接缝处理、路面标线和标志的设置等环节。

这些环节都是保证沥青混凝土道路路面质量的重要因素。

总的来说，沥青混凝土道路路面施工工艺涉及到多个环节和工艺步骤，需要严格按照标准操作，以确保道路路面的平整、耐久和安全。

改性沥青混凝土路面施工方案一、工程前期准备项目调研与规划：对工程项目进行充分的前期调研，了解项目所在地的地理、气候、交通等情况，制定合理的施工规划。

设计与图纸审查：对路面的结构设计、排水系统设计等进行审查，确保符合相关标准和要求。

编制施工组织设计：依据工程特点，制定详细的施工组织设计，包括施工进度计划、人员配置、机械设备选择等。

二、材料及机具准备材料选择：选用质量稳定、性能优良的改性沥青、集料等原材料，确保施工质量。

材料检验：对进场的原材料进行严格的检验，确保符合设计要求。

机具准备：根据施工工艺要求，准备充足的施工机械和辅助设备，如搅拌机、铺装机、压路机等。

三、施工工艺流程基层处理：对原路面进行清理、修补，确保基层平整、坚实。

混合料搅拌：按照设计比例，将改性沥青与集料混合搅拌，制备出符合要求的混合料。

运输与铺设：将混合料运输至施工现场，使用铺装机进行铺设，确保铺设均匀、无缝隙。

碾压与成型：使用压路机对铺设好的路面进行碾压，确保路面压实度和平整度达到要求。

四、质量控制措施过程控制：对施工过程中的各个环节进行严格控制，确保施工质量符合设计要求。

质量检测：对施工完成的路面进行质量检测，包括平整度、压实度、抗滑性能等指标。

质量记录：对施工质量进行记录，包括施工日志、质量检测报告等，以备查验。

五、安全文明施工安全教育培训：对施工人员进行安全教育培训，提高安全意识。

安全设施设置：在施工现场设置必要的安全设施，如警示标志、防护栏等。

文明施工：加强施工现场管理，保持施工现场整洁有序，减少对周边环境的影响。

六、环保措施减少污染排放：选用环保型施工材料和机械设备，减少施工过程中的废气、废水等污染物的排放。

噪声与振动控制：采取有效措施，降低施工过程中的噪声和振动对周边环境的影响。

废弃物处理：对施工过程中产生的废弃物进行分类处理，确保不对环境造成污染。

七、工程验收与维护工程验收：按照相关标准和设计要求，对工程进行验收，确保施工质量符合要求。

沥青混凝土路面施工工艺流程及操作要点1、施工工艺流程施工准备→混合料拌→混合料运输→摊铺→碾压→接缝处理→开放交通→检验1.2操作要点1.2.1 施工准备1) 根据批准的目标配合比对拌和机进行调试，确定各冷料仓的供料比例、进料速度。

2) 经检验，下承层各项指标均符合规范要求，即可进行普通沥青混合料路面的摊铺。

3) 沥青混合料改性添加剂沥青路面的施工，严禁在10℃以下以及雨天、路面潮湿的情况下施工。

4) 透层油宜采用高渗透性透层油，用量为1.0～1.2kg/m2(沥青含量50%)。

5) 粘层油宜采用SBS改性乳化沥青，应保证路面均匀满布粘层油，用量0.5～0.7 kg/m2(沥青含量50%)。

1.2.2实验室操作规定所有操作规程完全按《JTGE20-2011公路工程沥青及沥青混合料试验规程》进行，有部分注意事项如下1)、混合料拌和注意事项：（1）按常规方法准备相应的各种集料、矿料、沥青；各种集料、矿料加热温度：180-195℃，基质沥青加热温度155-165℃；（2）将加热后的集料倒入拌和锅中，加入按比例设计好的沥青混合料改性添加剂样品，干拌90s；再加入（按级配设计最佳沥青用量的）设计好的沥青用量，一起湿拌90s；最后加入矿粉拌和90s；（3）用小铲将拌合好的混合料铲入容器内，进行简单的手工拌合，使混合料中各种粗细集料能均匀分布。

2)、马歇尔击实成型、车辙件成型及养护要求：（1）马歇尔击实成型温度170±5℃，车辙成型温度170±5℃；（2）在成型倒料时，请注意集料的均匀性，禁止直接倒入，应用小铲将混合料均匀沿试模由边至中铲入试模内，然后按试验规程④进行夯实；（3）成型试件密度应符合马歇尔标准击实试样密度100±1%的要求；一般情况下是先试压4次（8个来回），然后调转方向再压24次（48个来回）；（4）成型后，连同试模一起在常温条件下放置时间48h为宜；备注：①手工搅拌时请注意保持温度应不低于车辙或马歇尔试件成型温度；②拌合时由于集料大小差别较大，机器拌完后大粒径的在拌合锅上面，为确保集料能均匀分布，请进行简单拌合；③指《JTGE20-2011公路工程沥青及沥青混合料试验规程》。

. .公路改性沥青路面施工技术规----------------------- -----------------------日期：公路改性沥青路面施工技术规JTJ 036－98条文说明目录制订说明1 总则2 术语、符号3 基层4 材料5 改性沥青6 改性沥青混合料7 改性沥青路面施工8 施工质区管理制订说明一、编制过程交通部以交公路[1994]1265号文下达《公路改性沥青路面施工技术规》的编制任务后，由交通部公路科学研究所拟订出“编写大纲（草案）”，并于1996年3月在市召开了第一次工作会议，会议对“编写大纲（草案）”进行了讨论、修改，形成了正式的“编写大纲”，同时成立了编写组，落实了分工与编制计划。

此后，编写组成员按照分工转入正式编写工作。

随后，交通部公路科学研究所对各参编单位的初稿进行了汇总、统稿，经编写组成员反复磋商，提出了规讨论稿，于1997年8月分别寄送各参编单位和部分专家审阅。

1997年IO月在省市召开了编写组与有关专家参加的《公路改性沥青路面施工技术规》（讨论稿）讨论会，会议对讨论稿的容逐章逐条进行了认真讨论，提出了修改意见与建议；编写组在此基础上进行多次修改后，完成了规送审稿。

1998年5月在市，由交通部公路管理司主持召开了《公路改性沥青路面施工技术规》(送审稿)审查会，与会专家对送审稿逐章逐节进行了认真的审查和评议，编写组根据专家的修改意见与建议，再次进行修改、完善，最终形成了《公路改性沥青路面施工技术规》报批稿，报交通部审批。

二、主要制订原则1．规制订应尽可能系统、完整；2．规制订应具有先进性、实用性、可操作性；3．应与其它有关规、标准协调，并与国际上同类标准、规接轨。

三、指导思想多年来，随着我国经济的发展、交通量的增加，对道路使用质量的要求越来越高，我国许多科研、设计单位，大专院校、工程与养护部门的道路工作者为改善国产沥青特性，提高道路的使用性能进行了不懈的努力，取得了大量的科研成果，促进了改性沥青研究与应用技术的进步。

沥青混凝土路面施工工艺沥青混凝土路面具有良好的平整度、耐磨性、行车舒适性和低噪音等优点，在道路建设中得到了广泛应用。

下面将详细介绍沥青混凝土路面的施工工艺。

一、施工准备1、材料准备（1）沥青：应根据道路等级、气候条件和交通量等因素选择合适的沥青品种和标号。

常见的有石油沥青和改性沥青。

（2）粗集料：通常采用碎石、破碎砾石等，要求洁净、干燥、无风化、无杂质，具有足够的强度和耐磨性能。

（3）细集料：可以选用天然砂、机制砂或石屑，其颗粒级配应符合规范要求。

（4）填料：一般采用矿粉，其质量应符合相关标准。

2、机械设备准备（1）拌和设备：如沥青混凝土拌和站，要保证其生产能力能够满足施工进度要求，且计量准确、拌和均匀。

（2）运输设备：选用足够数量的自卸汽车，确保沥青混合料在运输过程中温度不降低过快。

（3）摊铺设备：常用的有摊铺机，应具备良好的自动找平功能和摊铺宽度调节能力。

（4）压实设备：包括压路机，如钢轮压路机、轮胎压路机等，其吨位和压实性能要满足施工要求。

3、下承层准备（1）对基层或底基层进行检查验收，确保其平整度、强度等指标符合设计要求。

（2）清扫下承层表面的杂物、浮尘等，必要时进行洒水湿润。

4、测量放线根据设计图纸，恢复道路中心线、边线，设置摊铺机行走基准线。

二、沥青混合料的拌和1、确定配合比根据设计要求和原材料性能，通过试验确定沥青混合料的配合比。

2、拌和操作（1）将各种原材料按照配合比准确计量后送入拌和锅中。

（2）控制拌和温度，石油沥青一般在 150 170℃，改性沥青通常在160 185℃。

（3）拌和时间应根据具体情况确定，以保证混合料拌和均匀，无花白料、无结团成块现象。

三、沥青混合料的运输1、装料装料时应采取多次挪动汽车位置的方法，以减少混合料的离析。

2、覆盖保温运输车辆应覆盖保温篷布，防止混合料温度降低过快。

3、运输时间运输时间应尽量缩短，确保混合料到达施工现场时温度不低于规定的最低摊铺温度。

1 沥青混凝土路面铺装施工工艺1.1普通SMA/AC沥青混合料铺装1.1.1工艺流程1.1.2试验路段施工因本工程上面层采用SMA结构，鉴于此种级配施工难度大的特点，为证实混合料的稳定性及拌和、摊铺和压实设备的效率和施工方法、施工组织的适应性，我司在主体工程施工前将进行试验路段修筑，具体方法如下：1、在铺筑试验路段之前，安装好与本工程有关的全部试验仪器和设备(包括沥青、石料、混合料等室内外试验的配套仪器、设备等)，配备足够数量的熟练试验试验技术人员，报请监理工程师审查批准。

2、在路面工程开工前14天，在监理工程师批准的地点，在监理工程师的监督下，按照技术规范规定备齐投入该工程的全部机械及每种沥青混合料，铺筑一段长约100-200m的单幅试验路段，采用和主体工程相同的材料、沥青砼配合比、拌和、摊铺、压实设备。

3、沥青混合料摊铺、压实后12小时后，按规定的标准进行压实度、级配、厚度等检验；试验路面完成后，根据试验段施工，检验施工方法，并写出试验路段总结报告，呈报监理工程师审批核准后，其试验参数作为正式施工时依据。

4、试验段按规范进行评定，如合格，并经监理工程师认可，可作为主体工程施工质量依据，并作为主体工程的一部分。

5、在铺筑试验路段的同时，我司将明确以下几个方面的数据：(1)根据沥青路面各种施工机械相匹配原则，确定合理的施工机械，机械数量及科学的组合方法；(2)通过试验确定拌和机的上料速度、拌和数量、拌和时间和拌和温度等；(3)通过试验确定摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等施工工艺；(4)通过试验确定压路机的压实顺序、碾压温度、碾压速度及碾压遍数等施工工艺；(5)确定各面层沥青混凝土的松铺系数，接缝方法等；(6)验证沥青混凝土配合比设计结果，并提出生产用的矿料配合比和沥青用量是否满足设计要求。

(7)确定施工生产产量及作业段的长度，制订生产进度计划；(8)全面检查材料及施工技术；(9)确定科学地、高效地施工组织及施工管理体系。

改性沥青混凝土路面的施工一、改性沥青混凝土路面施工的概述在当前市政道路工程施工中，改性沥青混凝土的应用非常广泛，因其耐磨性能、耐压性能都比较优良，因此在公路建设中倍受青睐。

路面是与车辆等直接接触的部位，其平整度、密实度、刚度和抗压强度等性能情况直接关系着道路工程的质量，也影响着道路交通的畅通与安全。

随着市政道路所承受的压力不断增大，普通路面在巨大交通荷载作用下，容易发生裂缝、位移、不均匀沉降等问题。

在这一背景下，改性沥青混凝土路面工程以其独特的优势获得了成功的应用，在道路交通市场上迅速发展，备受青睐，得到了广泛的推广和应用。

针对改性沥青混凝土路面工程而言，其施工技术是影响工程质量的核心因素，只有深入理解其技术知识，准确掌握其施工工艺流程及施工技术要点，才能够从根本上确保工程质量。

因此，我们应该充分认识到市政道路改性沥青混凝土路面施工技术研究的重要性和必要性，通过不断研究，总结经验发现不足，才能够不断改进、完善和提高施工技术。

二、改性沥青混凝土路面工程的优点及其施工要求1、改性沥青混凝土路面工程的优点。

传统水泥路面相对于沥青混凝土路面，它的稳定性较强，具有较好的抗压性、耐磨性等特点，因此在市政道路建设中曾一度成为主流材料。

但是，它也有着致命的弱点：车辆在上面行驶时产生的噪声大，轮胎受到的磨损大，路面容易出现裂缝或断裂，严重影响了车辆行驶的稳定与舒适。

从改性沥青混凝土路面来看，车辆在上面行驶的噪声要小得多，路面不容易出现持续性裂缝或断裂，而且更加平整。

因此，改性沥青成为市政道路工程新的宠儿，在市政道路路面工程中得到了十分成功的应用。

2、改性沥青混凝土路面工程的施工要求。

随着城市化进程的加快，大量的农村人口涌入城市，对市政公路的质量提出了更高更新的要求，普通的路面也需要升级改造，这给改性沥青混凝土路面施工技术的发展带来了前所未有的大好时机。

在改性沥青路面工程中，要想确保工程质量就必须严格按照规定施工，切实规范施工程序。

（一）沥青混凝土施工工艺1、材料及配合比（1）材料要求1）粗、细集料沥青混凝土混合料粗、细集料应满足《公路沥青路面施工技术规范》（JTG F40-2004）对热拌沥青混合料粗、细集料的要求，粗集料颗粒性状良好，具体指标符合《公路沥青路面施工技术规范》（JTG F40-2004）表4.8.2要求。

细集料为机制砂，棱角性不小于30S，砂当量不小于60%（宜控制在70%以上），具体指标符合《公路沥青路面施工技术规范》（JTG F40-2004）表4.9.2要求。

2）填料填料为石灰岩质矿粉，必须保证干燥、清洁。

3）沥青为提高上面层沥青混合料的使用性能，选择采用聚合物SBS改性沥青，A级70号道路石油沥青作基质沥青。

其各项指标符合《公路沥青路面施工技术规范》（JTG F40-2004）要求。

4）透层、封层及粘层透层油选用PC-2阳离子慢裂乳化石油沥青，其基质沥青的针入度不小于100，用量为1.0-1.5L/m2；下封层采用乳化沥青封层，下封层厚度不小于6mm，且做到完全密水；沥青砼上面层和下面层之间喷洒粘层油，粘层油采用快裂乳化沥青（PC-1），其规格和质量应满足《公路沥青路面施工技术规范》中粘层油的要求，所选用的基质沥青标号应与主层沥青混合料相同，用量为0.3-0.6L/m2。

（2）级配设计1）筛分试验对设计采用的各种矿料进行筛分试验，筛分采用水洗法，参照规范有关混合料设计的要求，采用集料嵌挤设计方法，通过试验室多次试验和嵌挤分析，初步确定混合料级配。

2）配比确定沥青混合料配合比设计与检验按《公路沥青路面施工技术规范》（JTG F40-2004）附录Ｂ及附件条文说明5.3条进行。

形成目标配合比、生产配合比、生产配合比验证报告。

3）施工人员组织为保证施工的质量、进度和效益目标，我们结合以往的施工经验在施工前精心策划，配备了相应组织机构，设置了测、试、检等职能部门，以便进行系统、专业和有序的管理。

共设管理人员6人，技术人员8人，施工人员30人。
