电气设备外壳防护等级

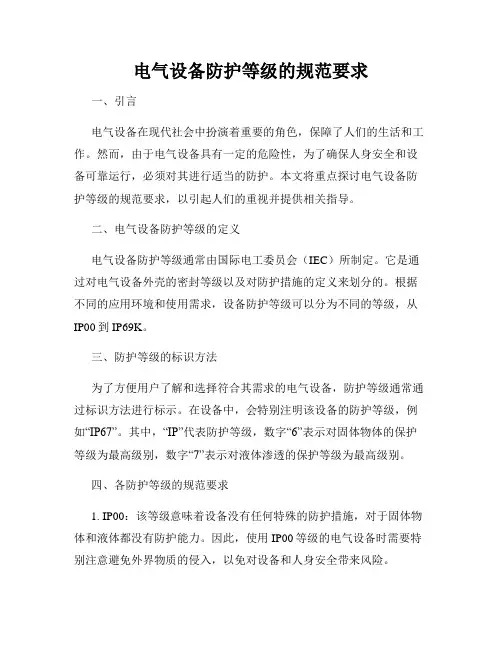

电气设备防护等级的规范要求一、引言电气设备在现代社会中扮演着重要的角色，保障了人们的生活和工作。

然而，由于电气设备具有一定的危险性，为了确保人身安全和设备可靠运行，必须对其进行适当的防护。

本文将重点探讨电气设备防护等级的规范要求，以引起人们的重视并提供相关指导。

二、电气设备防护等级的定义电气设备防护等级通常由国际电工委员会（IEC）所制定。

它是通过对电气设备外壳的密封等级以及对防护措施的定义来划分的。

根据不同的应用环境和使用需求，设备防护等级可以分为不同的等级，从IP00到IP69K。

三、防护等级的标识方法为了方便用户了解和选择符合其需求的电气设备，防护等级通常通过标识方法进行标示。

在设备中，会特别注明该设备的防护等级，例如“IP67”。

其中，“IP”代表防护等级，数字“6”表示对固体物体的保护等级为最高级别，数字“7”表示对液体渗透的保护等级为最高级别。

四、各防护等级的规范要求1. IP00：该等级意味着设备没有任何特殊的防护措施，对于固体物体和液体都没有防护能力。

因此，使用IP00等级的电气设备时需要特别注意避免外界物质的侵入，以免对设备和人身安全带来风险。

2. IP20：这是最低的防护等级要求，对于直径大于12.5毫米的固体物体和常规的垂直滴落液体具有一定的防护能力。

该等级的设备适用于室内非特殊环境下的正常使用，但在潮湿、有腐蚀性气体等环境下需要额外的防护措施。

3. IP44：对于直径大于1毫米的固体物体和斜向喷溅的水滴具有较好的防护能力。

这种等级的设备适用于部分室外环境，例如露天停车场、公共场所等。

4. IP67：对于直径大于50微米的固体物体和在30分钟内的浸泡能力具有良好的防护能力。

这种等级的设备适用于水下工作、短时间浸水以及一些特殊环境。

5. IP69K：这是最高的防护等级，能够在高压水射流下保持良好的防护效果。

该等级的电气设备一般适用于要求高等级防护的特殊环境，例如食品加工行业和化学工业等。

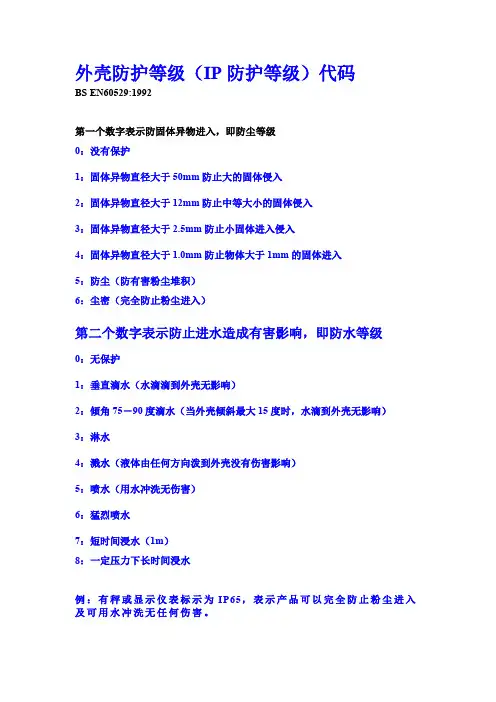

外壳防护等级（IP防护等级）代码
BS EN60529:1992
第一个数字表示防固体异物进入，即防尘等级
0：没有保护
1：固体异物直径大于50mm防止大的固体侵入
2：固体异物直径大于12mm防止中等大小的固体侵入
3：固体异物直径大于2.5mm防止小固体进入侵入
4：固体异物直径大于1.0mm防止物体大于1mm的固体进入
5：防尘（防有害粉尘堆积）
6：尘密（完全防止粉尘进入）
第二个数字表示防止进水造成有害影响，即防水等级
0：无保护
1：垂直滴水（水滴滴到外壳无影响）
2：倾角75－90度滴水（当外壳倾斜最大15度时，水滴到外壳无影响）
3：淋水
4：溅水（液体由任何方向泼到外壳没有伤害影响）
5：喷水（用水冲洗无伤害）
6：猛烈喷水
7：短时间浸水（1m）
8：一定压力下长时间浸水
例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。

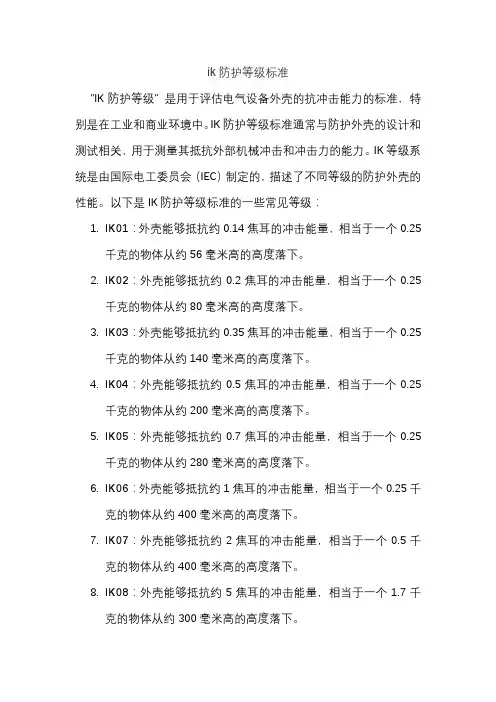

ik防护等级标准"IK防护等级" 是用于评估电气设备外壳的抗冲击能力的标准，特别是在工业和商业环境中。

IK防护等级标准通常与防护外壳的设计和测试相关，用于测量其抵抗外部机械冲击和冲击力的能力。

IK等级系统是由国际电工委员会（IEC）制定的，描述了不同等级的防护外壳的性能。

以下是IK防护等级标准的一些常见等级：1.IK01：外壳能够抵抗约0.14焦耳的冲击能量，相当于一个0.25千克的物体从约56毫米高的高度落下。

2.IK02：外壳能够抵抗约0.2焦耳的冲击能量，相当于一个0.25千克的物体从约80毫米高的高度落下。

3.IK03：外壳能够抵抗约0.35焦耳的冲击能量，相当于一个0.25千克的物体从约140毫米高的高度落下。

4.IK04：外壳能够抵抗约0.5焦耳的冲击能量，相当于一个0.25千克的物体从约200毫米高的高度落下。

5.IK05：外壳能够抵抗约0.7焦耳的冲击能量，相当于一个0.25千克的物体从约280毫米高的高度落下。

6.IK06：外壳能够抵抗约1焦耳的冲击能量，相当于一个0.25千克的物体从约400毫米高的高度落下。

7.IK07：外壳能够抵抗约2焦耳的冲击能量，相当于一个0.5千克的物体从约400毫米高的高度落下。

8.IK08：外壳能够抵抗约5焦耳的冲击能量，相当于一个1.7千克的物体从约300毫米高的高度落下。

9.IK09：外壳能够抵抗约10焦耳的冲击能量，相当于一个5千克的物体从约200毫米高的高度落下。

10.I K10：外壳能够抵抗约20焦耳的冲击能量，相当于一个5千克的物体从约400毫米高的高度落下。

这些IK防护等级标准用于描述外壳的能力，以保护设备内部免受机械冲击、撞击和破坏。

在不同应用中，设备的IK等级要求可能会有所不同，具体的要求通常由标准、规范或应用需求所规定。

电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。

防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。

一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。

IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。

保护等级由两位数字组成，在其前加上IP字样。

GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。

第二种防护:防止由于电机进水而引起的有害影响。

代号IP xx，含义见下表。

第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。

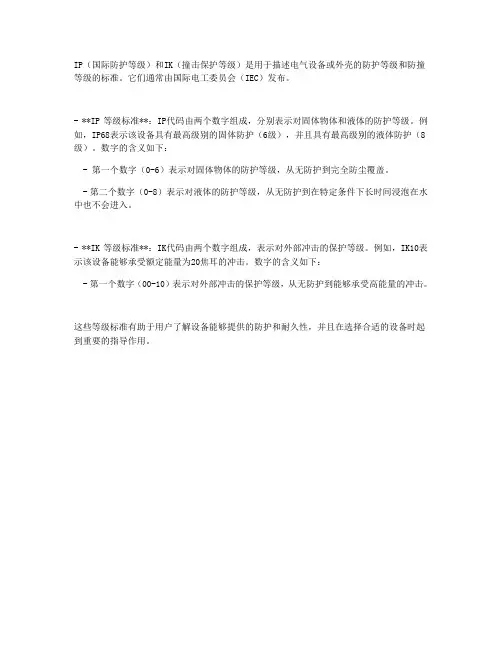

IP（国际防护等级）和IK（撞击保护等级）是用于描述电气设备或外壳的防护等级和防撞等级的标准。

它们通常由国际电工委员会（IEC）发布。

- **IP 等级标准**：IP代码由两个数字组成，分别表示对固体物体和液体的防护等级。

例如，IP68表示该设备具有最高级别的固体防护（6级），并且具有最高级别的液体防护（8级）。

数字的含义如下：
- 第一个数字（0-6）表示对固体物体的防护等级，从无防护到完全防尘覆盖。

- 第二个数字（0-8）表示对液体的防护等级，从无防护到在特定条件下长时间浸泡在水中也不会进入。

- **IK 等级标准**：IK代码由两个数字组成，表示对外部冲击的保护等级。

例如，IK10表示该设备能够承受额定能量为20焦耳的冲击。

数字的含义如下：
- 第一个数字（00-10）表示对外部冲击的保护等级，从无防护到能够承受高能量的冲击。

这些等级标准有助于用户了解设备能够提供的防护和耐久性，并且在选择合适的设备时起到重要的指导作用。

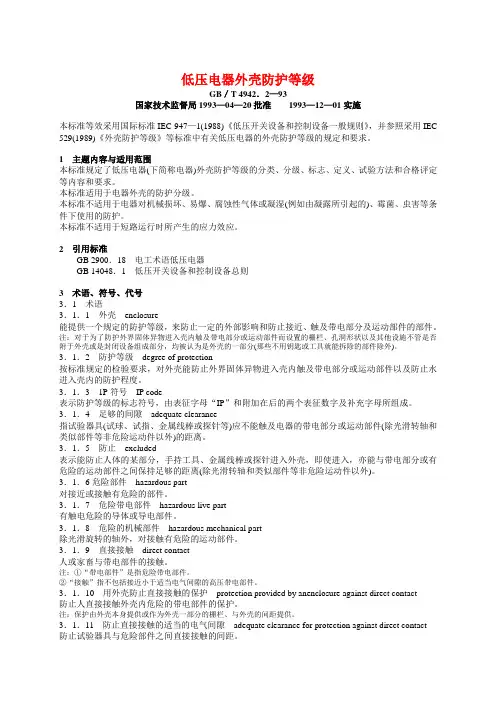

低压电器外壳防护等级GB／T 4942．2—93国家技术监督局1993—04—20批准1993—12—01实施本标准等效采用国际标准IEC 947—1(1988)《低压开关设备和控制设备一般规则》，并参照采用IEC 529(1989)《外壳防护等级》等标准中有关低压电器的外壳防护等级的规定和要求。

1 主题内容与适用范围本标准规定了低压电器(下简称电器)外壳防护等级的分类、分级、标志、定义、试验方法和合格评定等内容和要求。

本标准适用于电器外壳的防护分级。

本标准不适用于电器对机械损坏、易爆、腐蚀性气体或凝湿(例如由凝露所引起的)、霉菌、虫害等条件下使用的防护。

本标准不适用于短路运行时所产生的应力效应。

2 引用标准GB 2900．18 电工术语低压电器GB 14048．1 低压开关设备和控制设备总则3 术语、符号、代号3．1 术语3．1．1 外壳enclosure能提供一个规定的防护等级，来防止一定的外部影响和防止接近、触及带电部分及运动部件的部件。

注：对于为了防护外界固体异物进入壳内触及带电部分或运动部件而设置的栅栏、孔洞形状以及其他设施不管是否附于外壳或是封闭设备组成部分，均被认为是外壳的一部分(那些不用钥匙或工具就能拆除的部件除外)。

3．1．2 防护等级degree of protection按标准规定的检验要求，对外壳能防止外界固体异物进入壳内触及带电部分或运动部件以及防止水进入壳内的防护程度。

3．1．3 1P符号IP code表示防护等级的标志符号，由表征字母“IP”和附加在后的两个表征数字及补充字母所组成。

3．1．4 足够的间隙adequate clearance指试验器具(试球、试指、金属线棒或探针等)应不能触及电器的带电部分或运动部件(除光滑转轴和类似部件等非危险运动件以外)的距离。

3．1．5 防止excluded表示能防止人体的某部分，手持工具、金属线棒或探针进入外壳，即使进入，亦能与带电部分或有危险的运动部件之间保持足够的距离(除光滑转轴和类似部件等非危险运动件以外)。

外壳防护等级国际标准
外壳防护等级是指电气设备对外部环境的防护能力，通常采用国际标准IEC 60529（GB/T 4208-2017）进行分类和命名。

该标准将外壳防护等级分为七个等级，分别为：
1.等级0：无防护（No protection）；
2.等级1：防止直径大于50mm的物体进入（Dust protected）；
3.等级2：防止直径大于12mm的物体进入（Protected against harmful ingress of water）；
4.等级3：防止水滴进入，垂直滴水（Spray protected）；
5.等级4：防止飞溅水进入（Splash protected）；
6.等级5：防止低压喷水进入（Water jets protected）；
7.等级6：防止高压喷水进入（Immersed in water）。

每个等级都有相应的测试要求和标准，以确保设备具有足够的防护能力。

在实际应用中，需要根据使用环境和设备的特点选择适合的防护等级。

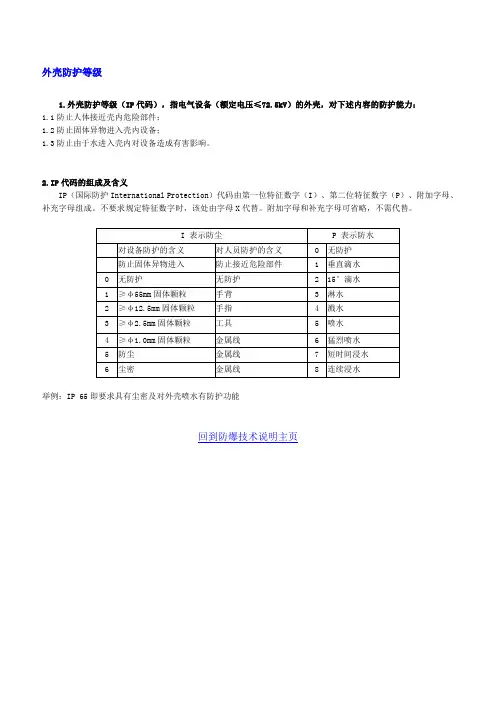

外壳防护等级
1.外壳防护等级（IP代码），指电气设备（额定电压≤7
2.5kV）的外壳，对下述内容的防护能力：
1.1防止人体接近壳内危险部件；
1.2防止固体异物进入壳内设备；
1.3防止由于水进入壳内对设备造成有害影响。

2.IP代码的组成及含义
IP（国际防护International Protection）代码由第一位特征数字（I）、第二位特征数字（P）、附加字母、补充字母组成。

不要求规定特征数字时，该处由字母X代替。

附加字母和补充字母可省略，不需代替。

举例：IP 65即要求具有尘密及对外壳喷水有防护功能
回到防爆技术说明主页。

电气设备的防护与绝缘
近年来，电气设备在社会生产和人们日常生活中扮演着越来越重要的角色。

然而，由于易导电、易短路等特性，电气设备在使用过程中潜在的危险性也越来越大。

因此，电气设备的防护与绝缘显得尤为重要。

一、电气设备的防护
电气设备的防护是为了防止用户在使用电气设备过程中因设备缺陷等原因造成的电击伤害。

通常电气设备的防护分为以下三个等级：
1.一级防护
一级防护主要是针对接地故障而言，采用了加强了绝缘、措施加强的措施进行保护。

但是一级防护的缺点是无法防止直接触及带电体造成的危害。

2.二级防护
二级防护主要考虑用户在使用时的安全性，采用类似于可调式电阻这样数量比较多的安全措施使得设备在发生缺陷以后用户不会受到电击。

3.三级防护
三级防护主要是以专用保护性措施等方式来防止人体接触电气设备时的电击危险。

三级防护主要是针对带电设备的绝缘故障而言。

二、电气设备的绝缘
电气设备的绝缘是把带电性能的物体包在绝缘物中，以防止电荷泄露的过程。

常用的绝缘材料有橡胶、PVC、酚醛等。

大多数情况下，电气设备的绝缘等级应该要高于使用的电压等级，这样才能保证用户在使用时不会被电击。

三、总结
防护和绝缘是电气设备设计时的重要考虑因素，能够有效保护用户的安全，防止偶发事故的发生。

因此，要在电气设备设计、生产、使用中充分考虑防护和绝缘这两个问题。

普及防护和绝缘的相关知识，培养人们的相关意识，从源头上预防事故的发生。

电气防护等级标准电气防护等级标准是针对电气设备的安全防护要求，根据设备的使用环境和防护要求，对设备进行分类和分级，以确保设备的安全性和可靠性。

下面是对电气防护等级标准的详细介绍。

一、电气防护等级标准的制定机构和分类电气防护等级标准是由国际电工委员会（IEC）制定的，旨在确保电气设备在各种环境下能够安全可靠地运行。

根据设备的使用环境和防护要求，电气防护等级标准分为两类：一类是普通环境下的防护等级，另一类是特殊环境下的防护等级。

二、电气防护等级的标识方法电气防护等级的标识方法通常是在设备的铭牌或说明书上标注，一般以字母和数字的组合来表示。

其中，字母代表设备的类别，数字则代表设备的防护等级。

例如，“IP65”表示设备能够完全防止粉尘进入设备内部，并能够承受水喷射时不造成损害。

三、电气防护等级的具体要求根据电气防护等级标准，设备的防护等级分为不同的级别，每个级别都有相应的防护要求。

以下是几个常见的电气防护等级及其具体要求：1.IP00：无防护。

设备没有保护措施，容易受到外界环境的影响。

2.IP20：防止手指接触设备内部的带电部分。

设备外壳上有直径大于12mm的孔洞，但孔洞不穿过设备内部的带电部分。

3.IP30：防止金属线贯穿设备外壳。

设备外壳上有直径小于1mm的孔洞，但孔洞不穿过设备内部的带电部分。

4.IP40：防止直径大于1mm的固体物体进入设备内部。

设备外壳上有直径小于100mm的孔洞，但孔洞不穿过设备内部的带电部分。

5.IP50：防尘、防喷水。

设备能够完全防止粉尘进入设备内部，并能够承受水喷射时不造成损害。

6.IP60：防尘、防持续水喷射。

设备能够完全防止粉尘进入设备内部，并能够承受持续的水喷射时不造成损害。

7.IP65：防尘、防严重喷水、防淋水并防止浸水。

设备能够完全防止粉尘进入设备内部，并能够承受水喷射、淋水和浸水的损害。

8.IP70：防尘、防浸水、防短时间浸泡。

设备能够完全防止粉尘进入设备内部，并能够在短时间内浸泡而不造成损害。

合格证CERTIFICATION OF COMPLIANCE外壳防护等级外壳防护等级（IP代码），指电气设备（额定电压≤72.5kV）的外壳，对下述内容的防护能力：①①防止人体接近壳内危险部件；②②防止固体异物进入壳内设备；③③防止由于水进入壳内对设备造成有害影响。

IP（国际防护International Protection）代码由第一位特征数字（I）、第二位特征数字（P）、附加字母、补充字母组成。

不要求规定特征数字时，该处由字母X代替。

附加字母和补充字母可省略，不需代替。

IP代码的组成及含义IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNA TIONAL ELECTROTECHNICAL COMMISSION）所起草。

将灯具依其防尘防湿气之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，娄字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

表一：第一个标示特性号码（数字）所指的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。

防止较大尺寸（直径大于50mm）的外物侵入。

2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。

3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

4 防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。

5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。

什么是防护等级IP65IP是电气设备外壳防护等级的代码，I代表防止固体异物进入的等级，最高级别是6；P代表防止进水的等级，最高级别是8。

IP65:尘密，喷水。

IP55:防尘，喷水第一种学说：看GB1498-79，电机、低压电器外壳防护等级什么是IP（防护等级）？IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。

将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。

数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护 IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。

防止较大尺寸（直径大于50mm）的外物侵入 IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。

防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入 IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP4-5 防尘，完全防止外物侵入。

虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作 IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入 IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护 IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响 IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏 IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏 IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏 IP-56 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏 IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8第二种学说：IP防护等级体系IP 表示Ingress Protection（进入防护）。

电气设备外壳防护等级
参照国标GB 4208-84
电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。

外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。

前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。

如不需特别说明，附加字母可以省略。

第一种防护分为7级，各级防护性能见表1。

第二种防护分为9级，各级防护性能见表2。

的试指插入时，不能通过护板。

②不包括泄水孔，泄水孔不应低于第②级的规定。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。
