电气设备外壳的防护等级

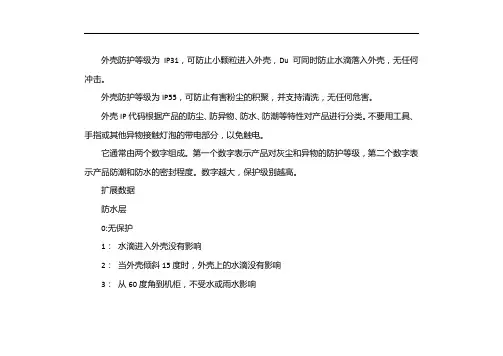

外壳防护等级为IP31，可防止小颗粒进入外壳，Du可同时防止水滴落入外壳，无任何冲击。

外壳防护等级为IP55，可防止有害粉尘的积聚，并支持清洗，无任何危害。

外壳IP代码根据产品的防尘、防异物、防水、防潮等特性对产品进行分类。

不要用工具、手指或其他异物接触灯泡的带电部分，以免触电。

它通常由两个数字组成。

第一个数字表示产品对灰尘和异物的防护等级，第二个数字表示产品防潮和防水的密封程度。

数字越大，保护级别越高。

扩展数据防水层0:无保护1：水滴进入外壳没有影响2：当外壳倾斜15度时，外壳上的水滴没有影响3：从60度角到机柜，不受水或雨水影响4：当液体从任何方向注入外壳时，不会产生有害影响5：用水冲洗是无害的6：可在客舱环境中使用7：可短时间（1米）浸泡8：在一定压力下长时间浸入水中。

外壳IP代码根据产品的防尘、防异物、防水、防潮等特性对产品进行分类。

不要让包括工具和人的手指在内的异物接触灯泡的带电部件，以免触电。

它通常由两个数字组成。

第一个数字表示产品对灰尘和异物的防护等级，第二个数字表示产品防潮和防水的密封程度。

数字越大，保护级别越高。

例如，显示机箱的防护等级（IP代码），如ipxx，粉尘等级（前X表示）0:无保护1：防止大量固体侵入2：防止中等大小固体的侵入3：防止小固体进入和侵入4：防止超过1毫米的固体进入5：防止有害粉尘积聚6：完全防止灰尘进入防水等级（第二个X表示）0:无保护1：水滴进入外壳没有影响2：当外壳倾斜15度时，外壳上的水滴没有影响3：从60度角到机柜，不受水或雨水影响4：当液体从任何方向注入外壳时，不会产生有害影响5：用水冲洗是无害的6：可在客舱环境中使用7：可短时间（1米）浸泡8：在一定压力下长时间浸泡在水中壳牌公司IP编码标准如下：1）IEC起草的国际防护和防水试验标准：IEC 529-598；2）GB 700-86；3）GB 4208等。

IP代码实验室：可进行IP级测试的实验室主要有苏州电气设备研究院、环境可靠性与电磁兼容测试中心、航天环境可靠性测试测试中心。

电气设备外壳防护等级
参照国标GB 4208-84

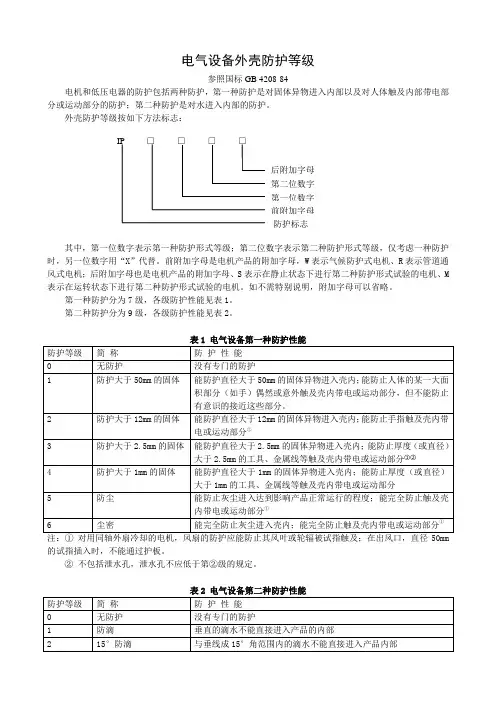

电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。

外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。

前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。

如不需特别说明，附加字母可以省略。

第一种防护分为7级，各级防护性能见表1。

第二种防护分为9级，各级防护性能见表2。

的试指插入时，不能通过护板。

②不包括泄水孔，泄水孔不应低于第②级的规定。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。

电气设备外壳防护等级
IP等级

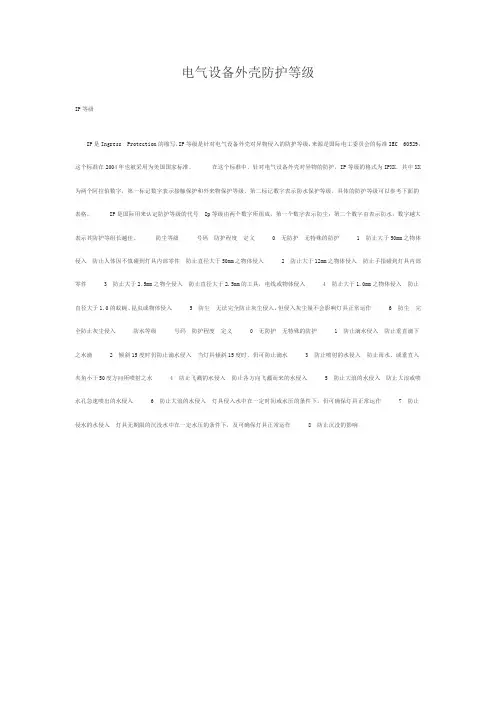

IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX 为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。

IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。

防尘等级号码防护程度定义0 无防护无特殊的防护 1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入 2 防止大于12mm之物体侵入防止手指碰到灯具内部零件 3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入 4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入 5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作 6 防尘完全防止灰尘侵入防水等
级号码防护程度定义0 无防护无特殊的防护 1 防止滴水侵入防止垂直滴下之水滴 2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水 3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水 4 防止飞溅的水侵入防止各方向飞溅而来的水侵入 5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入 6 防止大浪的水侵入灯
具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作8 防止沉没的影响。

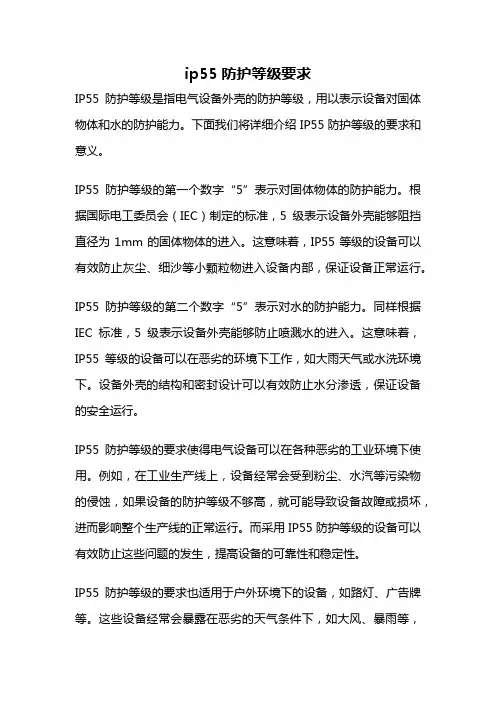

ip55防护等级要求IP55防护等级是指电气设备外壳的防护等级，用以表示设备对固体物体和水的防护能力。

下面我们将详细介绍IP55防护等级的要求和意义。

IP55防护等级的第一个数字“5”表示对固体物体的防护能力。

根据国际电工委员会（IEC）制定的标准，5级表示设备外壳能够阻挡直径为1mm的固体物体的进入。

这意味着，IP55等级的设备可以有效防止灰尘、细沙等小颗粒物进入设备内部，保证设备正常运行。

IP55防护等级的第二个数字“5”表示对水的防护能力。

同样根据IEC标准，5级表示设备外壳能够防止喷溅水的进入。

这意味着，IP55等级的设备可以在恶劣的环境下工作，如大雨天气或水洗环境下。

设备外壳的结构和密封设计可以有效防止水分渗透，保证设备的安全运行。

IP55防护等级的要求使得电气设备可以在各种恶劣的工业环境下使用。

例如，在工业生产线上，设备经常会受到粉尘、水汽等污染物的侵蚀，如果设备的防护等级不够高，就可能导致设备故障或损坏，进而影响整个生产线的正常运行。

而采用IP55防护等级的设备可以有效防止这些问题的发生，提高设备的可靠性和稳定性。

IP55防护等级的要求也适用于户外环境下的设备，如路灯、广告牌等。

这些设备经常会暴露在恶劣的天气条件下，如大风、暴雨等，如果设备的防护等级不够高，就可能导致设备故障或损坏，影响设备的正常使用。

而采用IP55防护等级的设备可以有效防止这些问题的发生，延长设备的使用寿命。

为了达到IP55防护等级的要求，设备的外壳设计和制造需要特别注意。

首先，设备的外壳必须具备足够的强度和密封性。

外壳材料通常采用金属或工程塑料，具备足够的强度和耐用性。

同时，外壳的接缝和连接部位需要采用特殊的密封设计，确保设备的防护等级达到要求。

其次，设备的进风口和排风口需要设计合理，以防止灰尘和水分进入设备内部。

最后，设备的控制面板和接口也需要进行防护设计，以防止水分渗透和固体物体的进入。

总结起来，IP55防护等级是电气设备外壳的防护等级，用以表示设备对固体物体和水的防护能力。

外壳防护等级国际标准
外壳防护等级是指电气设备对外部环境的防护能力，通常采用国际标准IEC 60529（GB/T 4208-2017）进行分类和命名。

该标准将外壳防护等级分为七个等级，分别为：
1.等级0：无防护（No protection）；
2.等级1：防止直径大于50mm的物体进入（Dust protected）；
3.等级2：防止直径大于12mm的物体进入（Protected against harmful ingress of water）；
4.等级3：防止水滴进入，垂直滴水（Spray protected）；
5.等级4：防止飞溅水进入（Splash protected）；
6.等级5：防止低压喷水进入（Water jets protected）；
7.等级6：防止高压喷水进入（Immersed in water）。

每个等级都有相应的测试要求和标准，以确保设备具有足够的防护能力。

在实际应用中，需要根据使用环境和设备的特点选择适合的防护等级。

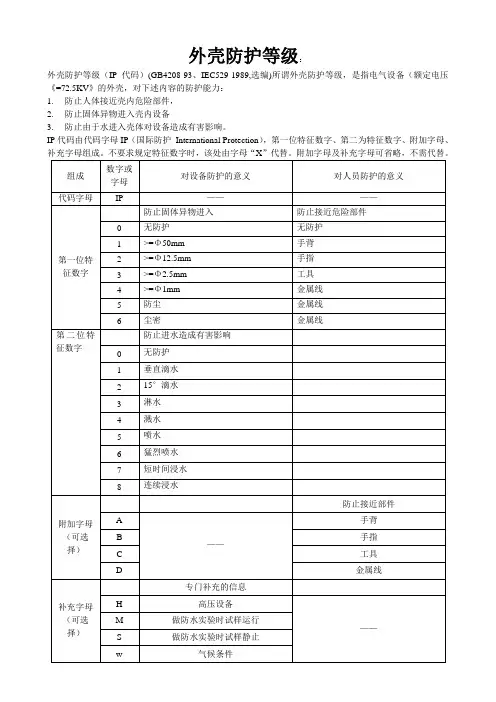

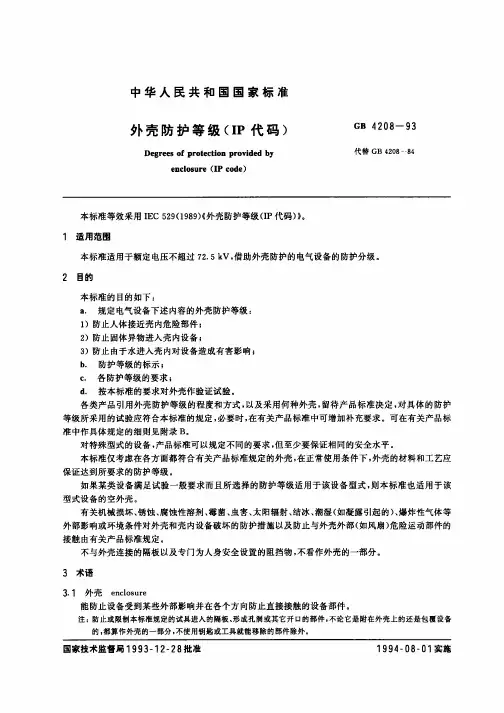

外壳防护等级：外壳防护等级（IP代码）(GB4208-93、IEC529-1989,选编)所谓外壳防护等级，是指电气设备（额定电压《=72.5KV》的外壳，对下述内容的防护能力：1.防止人体接近壳内危险部件，2.防止固体异物进入壳内设备3.防止由于水进入壳体对设备造成有害影响。

IP代码由代码字母IP（国际防护International Protection），第一位特征数字、第二为特征数字、附加字母、补充字母组成。

不要求规定特征数字时，该处由字母“X”代替。

附加字母及补充字母可省略，不需代替。

1. 防爆电气设备的类别，级别与温度组别1.1, 爆炸性气体环境危险区域的划分0 区：连续出现或长期出现爆炸性气体混合物的环境。

1 区：在正常运行时可能出现爆炸性气体混合物的环境。

2 区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。

0 区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中 1 区也很少存在，大多数情况属于 2 区。

1.2 ，防爆电器设备分为二类：I 类煤矿井下用电气设备II 类除矿井以外的场合使用的电气设备1.3,II 类电气设备，按其适用于爆炸性气体混合物最大试验安全间隙或最小点燃电流比，分为 IIA ， IIB ， IIC 三类；并按其最高表面温度分为 T1-T6 六组。

1.4, 爆炸性气体混合物按引燃温度分组，见表 1 。

1.5, 爆炸性气体混合物，按其最大试验安全间隙（ MESG ）或最小点燃电流比（ MICR ）分级，见表 2 。

表 2表 12. 名词述语2.1, 隔爆型电气设备具有能承受内部爆炸性气体混合物的爆炸压力，并阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳的电气设备，其标志为“ d ”。

2.2, 增安型电气设备在正常运行条件下不会产生电弧，火花或可能点燃爆炸性混合物的高温，结构上采取措施提高安全裕度，以避免在正常和认可的过载条件下出现电弧，火花或高湿电气设备，其标志为“ e ”。

电气设备外壳防护等级及试验方法摘要：简述了电气设备外壳防护等级（IP代码）概念及其体系设置，分析了防护原理，以灯具为例对外壳防护等级试验方法进行了讨论。

关键词：外壳防护等级试验方法在南京长江隧道机电工程中，我们接触到大量关于设备外壳防护等级的技术要求，例如：隧道灯具及户外泛光灯IP65、可变情报板及限速板IP66、双波长红外火焰探测器IP67、地埋式变压器及排污泵IP68、户内配电箱及控制柜IP55。

IP代码所表达的具体含义是什么？防护等级的分级系统是如何设置的？设备防护等级如何检验？在设备选型、定购、检验及验收等场合，都不可忽视防护等级。

因此，有必要全面了解其概念、体系和试验方法。

1外壳防护等级概念IP（INTERNATIONAL PROTECTION）代码系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）拟定，表明外壳对人接近危险部件、防止固体异物或水进入的防护等级以及与这些防护有关的附加信息的代码系统。

我国全国电气安全标准化技术委员会（SAC/TC25）制定GB4208-2008《外壳防护等级（IP代码）》标准，等同采用IEC60529:2001《外壳防护等级（IP代码）》(英文版)，该标准的全部技术内容为强制性，适用于额定电压不超过72.5KV、借助外壳防护的电气设备的防护分级。

IP代码第一位特征数字表示防止接近危险部件和防止固定异物进入的防护等级，其包括两层含义，一是指对人提供防护：设备外壳通过防止人体的一部分或人手持物体接近危险部件而受到触电、击伤等人体伤害，二是指对设备提供防护：设备外壳通过防止固体异物进入而使设备受到损害；第二位特征数字表示设备外壳防止由于进水而对设备造成有害影响的防护等级。

数字越大表示其防护等级越高。

例如上述可变情报板防护等级为IP66，两位特征数字66含义分别为“尘密”、“防猛烈喷水”，第一位特征数字6“尘密”对人提供防护程度意为“防止金属线接近危险部件，直径1.0mm 的试具不得进入壳内”、对设备提供防护意为“无灰尘进入”，第二位特征数字6“防猛烈喷水”对设备提供防水保护意为“向外壳各个方向强烈喷水无有害影响”，该防护等级可保证户外可变情报板在大风、扬尘、暴雨环境不受侵入损害；控制柜防护等级IP55，两位特征数字55含义分别为“防尘”、“防喷水”，第一位特征数字5“防尘”对人提供防护程度意思也是“防止金属线接近危险部件，直径1.0mm的试具不得进入壳内”、对设备提供防护意思而是“不能完全防止尘埃进入，但进入的灰尘量不得影响设备的正常运行，不得影响安全”，第二位特征数字5“防喷水”对设备提供防水保护意为“向外壳各个方向喷水无有害影响”，该防护等级可保证户内配电箱及控制柜在室内正常环境下稳定工作。

电气设备防护等级

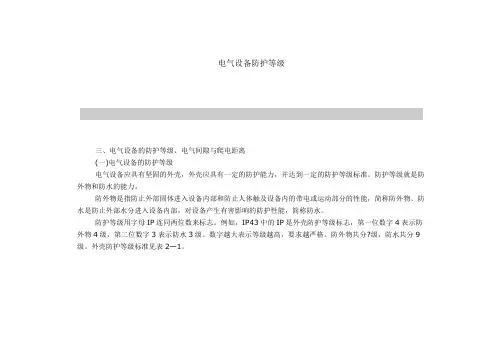

三、电气设备的防护等级、电气间隙与爬电距离
(一)电气设备的防护等级
电气设备应具有坚固的外壳，外壳应具有一定的防护能力，并达到一定的防护等级标准。

防护等级就是防外物和防水的能力。

防外物是指防止外部固体进入设备内部和防止人体触及设备内的带电或运动部分的性能，简称防外物。

防水是防止外部水分进入设备内部，对设备产生有害影响的防护性能，简称防水。

防护等级用字母IP连同两位数来标志。

例如，IP43中的IP是外壳防护等级标志，第一位数字4表示防外物4级，第二位数字3表示防水3级。

数字越大表示等级越高，要求越严格。

防外物共分?级，防水共分9级。

外壳防护等级标准见表2—1。

什么是防护等级IP65IP是电气设备外壳防护等级的代码，I代表防止固体异物进入的等级，最高级别是6；P代表防止进水的等级，最高级别是8。

IP65:尘密，喷水。

IP55:防尘，喷水第一种学说：看GB1498-79，电机、低压电器外壳防护等级什么是IP（防护等级）？IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。

将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。

数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护 IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。

防止较大尺寸（直径大于50mm）的外物侵入 IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。

防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入 IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP4-5 防尘，完全防止外物侵入。

虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作 IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入 IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护 IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响 IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏 IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏 IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏 IP-56 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏 IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8第二种学说：IP防护等级体系IP 表示Ingress Protection（进入防护）。

电动机的主体外壳防护等级（IP)IP 指额定电压不超过72.5V借助外壳防护的的电气设备的防护等级（International Protection,国际防护）54中5是指防尘，4指右各个方向向设备溅水无影响。

另：GB 4208《外壳防护等级（IP代码）》防尘等级(第一个X表示)0：没有保护1：防止大的固体侵入2：防止中等大小的固体侵入3：防止小固体进入侵入4：防止物体大于1mm的固体进入5：防止有害的粉尘堆积6：完全防止粉尘进入防水等级(第一个X表示)0：没有保护1：水滴滴入到外壳无影响2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水IP是指外壳防护等级。

IP后第一位数的含义为防尘保护：0：无特殊保护。

1：防直径超过50MM物质的进入（大尺寸物体），通常不考虑细部的保护，比如只考虑设备表面的保护，不考虑手柄等处。

2：防直径超过12MM 物质的进入（中等尺寸物体），防止手指头之类小物体的接触。

3：防直径超过2.5MM物质的进入（小尺寸物体），防护如一些附件、引线的进入。

4：防直径超过1MM物质的进入（粒状物体），防护如一些附件、引线的进入。

5：防尘保护，并不能完全防止灰尘的进入，但飞入灰尘的数量不会干扰设备完好的运行。

6：完全不能进入灰尘（密封），完善的防接触保护。

IP后第二位数的含义为防水保护：0：无特殊保护1：防止垂直方向的滴水，滴水不会产生有效的危害。

2：防止垂直方向的滴水，当装置向任何方向倾斜150时，垂直方向的滴水不会产生危害（防偏斜滴水）。

3：防止垂直方向直至偏斜600时，由于喷雾状态而落下的水。

4：防止任何方向飞溅来的水的侵害。

5：防止从喷头喷出来的水从任何角度对装置的侵害。

6：防止大量的或带压力的喷水的侵害。

电气设备外壳防护等级
参照国标GB 4208-84
电机和低压电器的防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部的防护。

外壳防护等级按如下方法标志：
其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。

前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母、S表示在静止状态下进行第二种防护形式试验的电机、M 表示在运转状态下进行第二种防护形式试验的电机。

如不需特别说明，附加字母可以省略。

第一种防护分为7级，各级防护性能见表1。

第二种防护分为9级，各级防护性能见表2。

的试指插入时，不能通过护板。

②不包括泄水孔，泄水孔不应低于第②级的规定。

例如，IP54为防尘、防溅型电气设备，IP65为尘密、防喷水型电气设备。
