发电厂电气部分第五章习题解答word

习题解答（五）学习单元一1. 电力变压器的作用是什么？变压器是一种静止的电气设备，是应用电磁感应原理，在频率不变的基础上将电压升高或降低，电力变压器是变电所中最重要的设备，属于变换类设备。

主要作用是传输电能，将电力系统中的电力电压升高或降低，以利于电力的合理输送、分配和使用。

2. 电力变压器的主要技术参数有哪些？（1）额定容量S N.T（kV·A）。

（2）额定电压U N（kV或V）。

（3）额定电流I N(A)。

（4）额定频率f N (Hz)。

（5）阻抗电压U d%。

（6) 空载电流I0%。

（7）空载损耗P0。

（8）短路损耗P d。

（9）额定温升。

（10）冷却方式。

学习单元二1.什么是电力变压器的实际容量？什么是电力变压器的额定容量？电力变压器的额定容量S N.T（kV·A）。

指在额定工作状态下变压器能保证长期输出的容量。

由于变压器的效率很高，所以规定一、二次侧的容量相等。

电力变压器的实际容量是指变压器在实际使用条件（包括实际输出的最大负荷和安装地点的环境温度）下，在不影响变压器的规定使用年限（一般为20年）时所能连续输出的最大视在功率S T，单位是kVA。

2、某工厂变电所有两台SL7-500/10型配电变压器（Yyn0联结）。

试计算这两台变压器（查有关手册得SL7-500/10型变压器的有关数据ΔP0= 1. 08kW，ΔP k=6. 的经济运行的临界负荷。

9kW ， I 0% = 2.1 ，U k % =4。

）解 已知SL7-500/10型配电变压器（Yyn0联结）的有关技术数据: ΔP 0= 1. 08kW ，ΔP k =6.9kW ， I 0% = 2.1 ，U k % =4。

由式（5-14）得var 5.105001001.2100%.00k S I Q T N =⨯=≈∆ 由式（5-15）得var 205001004100%.k S U Q T N k N =⨯=≈∆ 取K q =0.1。

第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。

动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。

电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。

2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。

3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。

我国电网和用电设备的额定电压等级有220V、380V、3kV、6 kV、10 kV、35 kV、60 kV、110 kV、154 kV、220 kV、330 kV、500 kV、750 kV、1000 kV。

4．电能的质量指标有哪几项?简要说明其内容。

答：电能的质量指标主要是频率、电压和波形三项。

（1）频率：对大型电力系统，频率的允许范围为50Hz±0.2Hz，对中小电力系统，频率的允许范围是50Hz±0.5Hz。

（2）我国规定用户处的电压容许变化范围是：1）由35kV及以上电压供电的用户：±5％；2）由10kV及以下电压供电的高压用户和低压电力用户：±7％；3）低压照明用户：-10％～+5％。

（3）波形：电力系统供电电压或电流的标准波形是正弦波。

5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。

发电厂电气部分第五章课后答案1、我国最大的火电机组容量100万KW-玉环电厂我国最大的水电机组容量70万KW三峡水电站我国最大的核电机组容量100万KW-田湾核电厂最大的火电发电厂容量454万KW-邹县电厂最大的水电发电厂容量1820万KW-三峡水电厂最大的核能发电厂容量305万KW-秦山核电厂（自主研发设计）最大的抽水蓄能发电厂240万KW-广东抽水蓄能电厂2，新能源发电类型：风力发电，海洋能发电，地热发电，太阳能发电，生物质能发电，磁流体发电，电气体发电3、火力发电厂的的生产过程：概括地说将煤中的化学能转化成电能的过程，三个阶段1，燃料的化学能在锅炉中燃烧转变成热能，加热锅炉中的水，使之变为蒸汽（燃烧系统）2，锅炉中产生的蒸汽进入汽轮机，冲击汽轮机的转子旋转，将热能转变为机械能（汽水系统）3，由汽轮机的转子旋转的机械能带动发电机旋转，把机械能变为电能（电气系统）4、热电厂，以热定电的运行方式。

抽水蓄能电厂在电力系统中的作用：调峰，填谷，事故备用，调频，黑启动，蓄能汽轮发电机的特点：转速高，多采用隐极式，卧式，不能快速启动，只宜承担电力系统的基荷水轮发电机的特点：转速低，极数多，多采用凸极式转子，立式能快速启动易于承担峰荷5、一次设备：通常把生产，变换，输送，分配和使用电能的设备，如发电机，变压器，断路器等称为一次设备。

1，生产和转化电能的设备（发电机，变压器）2，接通和断开电路的开关电器（断路器，隔离开关，负荷开关，接触器，熔断器）3，限制故障电流和防御过电压的保护电器（电抗器和避雷器）4，载流导体5，互感器（电压互感器，电流互感器）6，无功补偿设备（并联电容器，串联电容器，并联电抗器）7，接地装置6、二次设备：对一次设备和电力系统的运行状态进行测量，控制，监控，和起保护作用的设备，称为二次设备。

（测量表计，继电保护，直流电源负荷，操作电器，信号设备及控制电缆）7、发热对电气设备的影响：1，使绝缘材料的绝缘性能下降2，使金属材料的机械强度下降3，使导体的接触部分的接触电阻增大8、温度限制：导体正常最高温度一般不允许超过70℃钢芯铝绞线及管型导线不允许超过80℃导体表面镀锡不允许超过85℃导体表面镀银不允许超过95℃9、提高导体载流量的措施：a) 减小导体的电阻（①最好采用电阻率低的材料②，减小接触电阻③，增加截面积）b) 增加导体的换热面c) 提高换热系数10、长期发热，指正常工作时电流长期通过而引起的发热，长期发热的热量，一部分分散到空气中去，另一部分使导体的的温度升高，发热功率与散热功率相互平衡。

发电厂电气部分习题及答案发电厂电气部分习题集发电厂电气部分习题集目录第一章能源和发电 (1)第二章发电、变电和输电的电气部分 (2)第三章导体的发热与电动力 (3)第四章电气主接线 (4)第五章厂用电 (5)第六章导体和电气设备的原理与选择 (6)第七章配电装置 (7)第八章发电厂和变电站的控制与信号 (8)第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。

1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？1-3 火力发电厂的分类，其电能生产过程及其特点？1-4 水力发电厂的分类，其电能生产过程及其特点？1-5 抽水蓄能电厂在电力系统中的作用及其功能？1-6 核能发电厂的电能生产过程及其特点？第二章发电、变电和输电的电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？2-2 简述300MW发电机组电气接线的特点及主要设备功能。

2-3 简述600MW发电机组电气接线的特点及主要设备功能。

2-4 影响输电电压等级发展因素有哪些？2-5 简述交流500kV变电站主接线形式及其特点。

2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？2-7 简述6kV抽能系统的功能及其组成。

2-8 简述串联电容器补偿的功能及其电气接线。

2-9 简述高压直流输电的基本原理。

2-10 简述换流站的电气接线及主要设备的功能。

2-11 简述高压直流输电的优点和缺点各有哪些？2-12 简述高压直流输电系统的主接线及其运行方式。

第三章导体的发热和电动力3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？3-3 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？3-4 为什么要计算导体短时发热最高温度？如何计算？3-5 等值时间的意义是什么等值时间法适用于什么情况？3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？3-7 电动力对导体和电气设备的运行有何影响？3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。

华北电力大学《发电厂电气部分》习题总结答案《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。

（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。

水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。

3、发展联合电力的效益（1）各系统间电负荷的错峰效益。

（2）提高供电可靠性、减少系统备用容量。

（3）有利于安装单机容量较大的机组。

（4）进行电力系统的经济调度。

（5）调峰能力互相支援。

4、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

第一章电力系统概述1．何谓电力系统、动力系统及电力网?答：电力系统是指由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的有机整体。

动力系统由电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水库、水轮机、压力管道等）构成。

电力网指在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，简称电网。

2．联合成电力系统并不断扩大有什么优越性?答：联合成电力系统并不断扩大的优越性有：（1）提高供电的可靠性；（2）减少系统中总备用容量的比重；（3）减少总用电负荷的峰值；（4）可以安装高效率的大容量机组；（5）可以水火互济节约能源改善电网调节性能；（6）可以提高电能质量。

3．何谓电力系统额定电压?我国电网和用电设备的额定电压有哪些等级?答：额定电压指某一受电器（电动机、电灯等）、发电机和变压器等在正常运行时具有最大经济效益的电压。

我国电网和用电设备的额定电压等级有220V 、380V 、3kV 、6 kV、10 kV 、35 kV 、60 kV 、110 kV 、154 kV 、220 kV 、330 kV 、500 kV 、750 kV 、1000 kV。

4．电能的质量指标有哪几项?简要说明其内容。

答：电能的质量指标主要是频率、电压和波形三项。

（1）频率：对大型电力系统，频率的允许范围为50Hz ± 0.2Hz ，对中小电力系统，频率的允许范围是50Hz ± 0.5Hz 。

（2）我国规定用户处的电压容许变化范围是：1）由35kV 及以上电压供电的用户：±5％；2）由10kV 及以下电压供电的高压用户和低压电力用户：± 7 ％；3）低压照明用户：-10 %〜+5 %。

（3）波形：电力系统供电电压或电流的标准波形是正弦波。

5．电力系统中性点有哪几种运行方式?各有什么优缺点?我国大体上用怎样的电压等级范1围?答：（1）电力系统中性点运行方式电力系统中性点运行方式有中性点不接地、直接接地、经电阻接地和经消弧线圈接地运行方式。

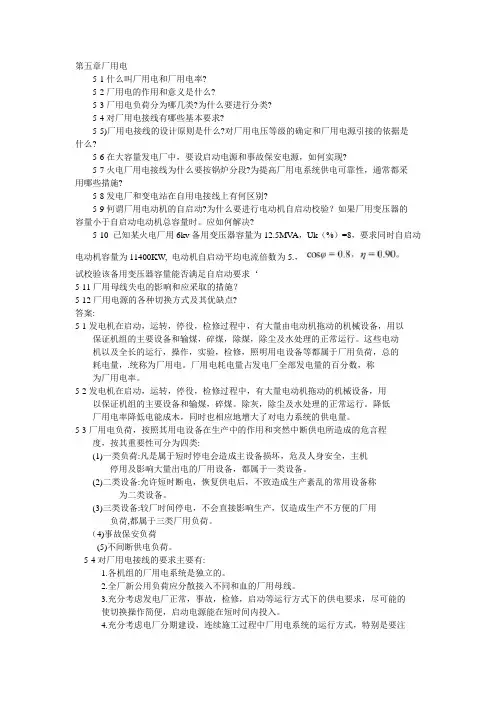

第五章厂用电5-1什么叫厂用电和厂用电率?5-2厂用电的作用和意义是什么?5-3厂用电负荷分为哪几类?为什么要进行分类?5-4对厂用电接线有哪些基本要求?5-5)厂用电接线的设计原则是什么?对厂用电压等级的确定和厂用电源引接的依据是什么?5-6在大容量发电厂中，要设启动电源和事故保安电源，如何实现?5-7火电厂用电接线为什么要按锅炉分段?为提高厂用电系统供电可靠性，通常都采用哪些措施?5-8发电厂和变电站在自用电接线上有何区别?5-9何谓厂用电动机的自启动?为什么要进行电动机自启动校验？如果厂用变压器的容量小于自启动电动机总容量时。

应如何解决?5-10 已知某火电厂用6kv备用变压器容量为12.5MVA，Uk（%）=8，要求同时自启动电动机容量为11400KW, 电动机自启动平均电流倍数为5.，试校验该备用变压器容量能否满足自启动要求‘5-11厂用母线失电的影响和应采取的措施？5-12厂用电源的各种切换方式及其优缺点?答案:5-1发电机在启动，运转，停役，检修过程中，有大量由电动机拖动的机械设备，用以保证机组的主要设备和输煤，碎煤，除煤，除尘及水处理的正常运行。

这些电动机以及全长的运行，操作，实验，检修，照明用电设备等都属于厂用负荷，总的耗电量，.统称为厂用电。

厂用电耗电量占发电厂全部发电量的百分数，称为厂用电率。

5-2发电机在启动，运转，停役，检修过程中，有大量电动机拖动的机械设备，用以保证机组的主要设备和输煤，碎煤。

除灰，除尘及水处理的正常运行。

降低厂用电率降低电能成木，同时也相应地增大了对电力系统的供电量。

5-3厂用电负荷，按照其用电设备在生产中的作用和突然中断供电所造成的危言程度，按其重要性可分为四类:(1)一类负荷:凡是属于短时停电会造成主设备损坏，危及人身安全，主机停用及影响大量出电的厂用设备，都属于一类设备。

(2)二类设备:允许短时断电，恢复供电后，不致造成生产紊乱的常用设备称为二类设备。

第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

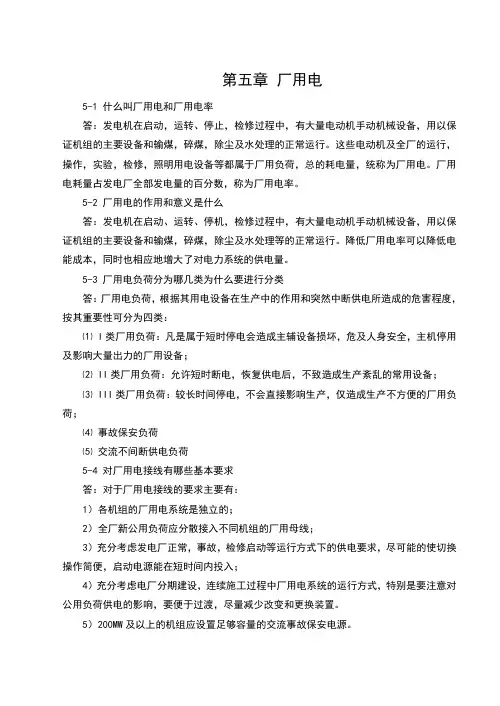

第五章厂用电5-1 什么叫厂用电和厂用电率答：发电机在启动，运转、停止，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理的正常运行。

这些电动机及全厂的运行，操作，实验，检修，照明用电设备等都属于厂用负荷，总的耗电量，统称为厂用电。

厂用电耗量占发电厂全部发电量的百分数，称为厂用电率。

5-2 厂用电的作用和意义是什么答：发电机在启动、运转、停机，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理等的正常运行。

降低厂用电率可以降低电能成本，同时也相应地增大了对电力系统的供电量。

5-3 厂用电负荷分为哪几类为什么要进行分类答：厂用电负荷，根据其用电设备在生产中的作用和突然中断供电所造成的危害程度，按其重要性可分为四类：⑴ I类厂用负荷：凡是属于短时停电会造成主辅设备损坏，危及人身安全，主机停用及影响大量出力的厂用设备；⑵ II类厂用负荷：允许短时断电，恢复供电后，不致造成生产紊乱的常用设备；⑶ III类厂用负荷：较长时间停电，不会直接影响生产，仅造成生产不方便的厂用负荷；⑷事故保安负荷⑸交流不间断供电负荷5-4 对厂用电接线有哪些基本要求答：对于厂用电接线的要求主要有：1）各机组的厂用电系统是独立的；2）全厂新公用负荷应分散接入不同机组的厂用母线；3）充分考虑发电厂正常，事故，检修启动等运行方式下的供电要求，尽可能的使切换操作简便，启动电源能在短时间内投入；4）充分考虑电厂分期建设，连续施工过程中厂用电系统的运行方式，特别是要注意对公用负荷供电的影响，要便于过渡，尽量减少改变和更换装置。

5）200MW及以上的机组应设置足够容量的交流事故保安电源。

5-5 厂用电接线的设计原则是什么对厂用电压等级的确定和厂用电源引接的依据是什么答：厂用电的设计原则主要是：⑴厂用电接线应保证对厂用负荷可靠和连续供电，使发电厂主机安全运行。

⑵接线应能灵活地适应正常、事故、检修等各种运行方式的要求。

题 5.2 图L第五章习题参考解答5.1 图示电路中的mH L 10=，pF C 100=。

请分别绘出该电路 阻抗的模和辐角随激励信号频率变化的曲线。

解：θωωωω∠=-=+=Z CL j Cj L j Z )1(1，C L Z ωω1-=，︒±=90θ，612301010100101011=⨯⨯⨯==--LCω；5.2 图示电路中的Ω=k R 1，H L 1.0=。

请分别绘出该电路阻抗的模和辐角随激励信号频率变化的曲线。

解：θωωωω∠=+=+=Z RLjL j Lj R L jR Z 1，2421011.01⎪⎭⎫⎝⎛+=⎪⎭⎫⎝⎛+=ωωωωR L L Z ，⎪⎭⎫ ⎝⎛-︒=⎪⎭⎫ ⎝⎛-︒=--311101.09090ωωθtg R L tg ，0=ω， 0=Z ，︒=90θ；410=ω，70710223=⨯=Z ，︒=45θ；∞=ω，310=Z ， ︒=0θ；ω-ωωZ22103ω15.3图示电路中的Ω=100R ，mH L 1=，F C μ1=。

请分别绘出该电路阻抗的模和辐角随激励信号频率变化的曲线。

解：θωω∠=-+=Z CL j R Z )1(，2634221010101⎪⎪⎭⎫⎝⎛-+=⎪⎭⎫ ⎝⎛-+=ωωωωC L R Z ， ⎪⎪⎭⎫ ⎝⎛-=⎪⎪⎪⎪⎭⎫ ⎝⎛-=⎪⎪⎪⎪⎭⎫⎝⎛-=-----ωωωωωωθ45163111010*********tg tg R CL tg ， 4463010162.31010101011⨯==⨯==--LCω；0=ω， ∞=Z ， ︒-=90θ；10104=ω，100==R Z ，︒=0θ；∞=ω，∞=Z ， ︒=90θ；5.4 以 |)(|ωj H ∠)(ωθj 的形式写出下列电路的传递函数。

解：(1) ⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-︒∠+=+==∠-∙∙R L tgL R LLj R L j U Uj j H ωωωωωωθω1221290)()()(； 题 5.3 图L题 5.4 图22ω-2(2) ⎪⎭⎫ ⎝⎛-∠+=+==∠-∙∙R L tgL R R RL j R U Uj j H ωωωωθω12212)()()(；5.5 在图示的无线电接收电路中，Ω=10R 。

第一章能源和发电1-2电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
