无线基站室外天馈系统接地

江苏俊知技术有限公司2009年04月一、天馈系统总体图二、天馈系统的组成部分基站天线一般可分为全向天线、定向天线（定向单极化、定向双极化）等。

1、基站天线二、天馈系统的组成部分2、基站馈线普通型：HHTAY-50-42( 1-5/8″)、HCTAY-50-32( 1-1/4″)、HCTAY-50-22( 7/8″)HCAAY-50-12( 1/2″)、HCAAY-50-8( 3/8″)、HCAAY-50-6( 1/4″)超柔型：HHTAY-50-31(1-1/4″S)、HHTAY-50-21(7/8″S)HCAHY-50-9(1/2″S) 、HCAHY-50-7(3/8″S)、HCAHY-50-5(1/4″S)二、天馈系统的组成部分3、基站跳线基站跳线一般有两种：1、室外跳线：又可称为天线跳线，用于天线与主馈线的连接。

2、室内跳线：又可称为机顶跳线，用于主设备与主馈线或避雷器的连接。

二、天馈系统的组成部分4、馈线连接器（N型和7/16型）7/16M-7/8L 7/16F-7/8L NM-7/8L NF-7/8L7/16M-1/2L 7/16F-1/2L NM-1/2L NF-1/2L二、天馈系统的组成部分5、避雷器◆特点采用1/4λ短路线设计原理自动旁路非工作频率来波通流容量大，60KA；残压低，小于200V；根据用户要求设计接口◆用于高频信号设备的防护，本保护器安装于高频信号设备和同轴馈线之间，防止由雷电感应形成的暂态过电压对高频信号设备的损害，主要用于微波传输，GSM天线，广播电视等设备的防护。

二、天馈系统的组成部分6、接地卡接地卡有多种形式，这是市场上常用的三种。

主要用于馈线的室内外防雷接地。

1、环扣式2、骨架式3、铜排式二、天馈系统的组成部分7、接地铜排室内接地铜排室外接地铜排接地汇接铜条1、室内接地铜排：用于基站、中心机房内工作地、保护地、防雷地等多组设备防雷接地电缆的汇接。

2、室外接地铜排：用于基站室外馈线防雷接地线的汇接。

天馈系统的安装流程一、天馈系统安装前的准备1、基站环境的检查2、货物的检查3、工具的准备4、人员准备二、天线的组装与安装1、天线的组装2、天线的安装三、馈线布放1、馈线卡安装2、馈线头制作3、馈线布放4、进馈窗5、接地制作6、防水制作四、自检一、天馈系统安装前的准备1、基站环境的检查在天馈系统安装前，需先就基站的环境进展检查，也就是对施工环境的检查。

1.1 铁塔、抱杆、增高架的检查检查铁塔平台上、增高架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。

1.2 走线架的检查检查室外走线架是否安装，是否符合要求。

1.3 馈窗的检查检查馈窗是否有足够的馈线穿线孔供馈线布放使用。

1.4 室内馈线走线位置的检查检查室内走线架机柜位置，以确定每个扇区的馈线线序。

1.5 安全检查检查馈窗入线后是否有障碍物。

1.6 确定馈线的长度馈线的长度以实际长度多预留3%为宜。

2、货物的检查2.1 天线的检查打开天线外包装，检查天线外表有无裂缝，接头有无撞坏的痕迹等。

假如有损伤，应更换天线。

2.2 馈线的检查检查馈线是否在运输有划伤、变形，假如有损伤、变形，应更换馈线。

2.3 附件的检查检查馈线头、馈线卡是否足够、是否有损坏，1/2跳线是否足够、是否有破损，胶泥、胶带、扎带是否足够使用。

3、工具的准备滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、32开口扳、13开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、内六方、平挫、工具包。

4、人员的准备人员不许穿宽松衣服与易打滑的鞋；天馈安装现场所有人员必须头戴安全帽；高空作业人员必须佩带安全带。

二、天线的组装与安装1、天线的组装1.1 全向天线的组装(1) 装配全向天线的两个固定夹。

(2) 紧固与天线配合的局部，如图全向天线组装示意图(3) 将跳线接头与天线接头连接好并拧紧；(4) 对天线与跳线连接处的接头进展防水密封处理。

1.2 定向天线的组装定向天线的附件有：天线固定夹、俯仰角调节装置和跳线。

天馈系统及设备安装规范1．室外天线及馈线或GPS天线跳线，安装位置与设计图纸相符，误差应≤±2°。

2．天线连接牢固，所有螺丝都应用平堑加弹堑，并检查天线支架及走线架安装牢固。

3．天线及配件、主馈线以及GPS天线跳线相互连接正确牢固。

天线前方水平距离400m 内，要没有障碍物。

4．所有天线应该在避雷针45度保护范围内。

5．同一扇区天线应安装在同一水平面上，误差不大于1米。

6．全向天线垂直放置，且护套顶端应与支架齐平或略高出支架，定向天线方位角误差不大于3度，下倾角误差不大于0.5度。

所有天线应离开塔体1—2米。

7．若为单极化天线，同一扇区两天线方位角误差应小于1度，水平距离大于4米，垂直距离小于2米。

不同扇区的天线水平距离应该大于1米。

8．GPS天线与其它TX天线在水平及垂直方向应至少保持3米间距，基站天线与GSM天线间距应符合设计文件要求。

9．GPS天线按规范垂直安装，并且在水平45°以上无遮档，处于北半球基站的GPS天线应与铁塔朝南一面保持3度以上的夹角，保证GPS至少与4颗卫星无遮档直线连接。

10．主馈线应按分层分扇区原则整齐排列，无交叉无扭曲，表皮无损伤，弯曲半径小于馈线半径的20倍。

11．GPS跳线长度若超过103米时，应安装放大器，放大器应离天线10米左右，跳线表面无破损扭曲。

12：主馈线用馈线夹固定，且固定夹间距均匀（每隔1米左右一个），方向一致，GPS 跳线用扎带或馈线夹固定，间隔均匀。

13．所有室外跳线均应做防水处理。

14．主馈线进窗后应保持0.5M以上的垂直，室内避雷架应距馈窗1M—1.5M。

15．主馈线进窗前应做防水弯，并且在结束后馈线窗应做防水处理。

16．机柜顶处测试驻波比应小于1.5。

17．主馈线自塔顶到机房应有三处接地点（离开塔上平台1米内；离开塔底走线架前1米内；进馈窗前1米内），连接牢固，做防水处理。

对于无塔情况，同样采取三级接地点。

三点接地时，每两根馈线必须在同一孔正反两面，加上弹簧垫圈接地，也即每个接地点要打3个孔孔距要大于20MM。

天馈系统的安装流程天馈系统是一种专门用于信号传输的无线电通信设备。

它由一对天线组成，一端放置在信号源处，另一端放置在接收设备附近。

天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。

以下是天馈系统安装流程的详细介绍：第一步：选址在安装天馈系统之前，需要根据实际需求选择合适的位置进行天线和中继器的安装。

选址时需要考虑信号源的位置、接收设备的位置和周围环境等因素。

通常情况下，信号源和接收设备之间的距离越近，天馈系统的传输效果就越好。

同时，选址时要避开遮挡物，确保无障碍的信号传输。

第二步：天线安装选址完成后，开始进行天线的安装。

首先确定天线的安装位置，并使用专业工具将天线固定在合适的位置上。

天线应该直立放置，并且与地面保持一定的距离，以避免地面对信号的干扰。

如果需要，可以使用支架或塔架来提高天线的高度，以获得更好的信号覆盖范围。

第三步：中继器连接安装好天线后，需要将天线与中继器进行连接。

首先将信号源与天线之间的信号线连接到中继器的发射端口上。

然后，将中继器的接收端口连接到接收设备上，确保连接牢固可靠。

在连接过程中，要注意将天线线缆与其他电源线、信号线等进行分隔，以防止信号干扰。

第四步：调试完成天线和中继器的连接后，需要对天馈系统进行调试。

首先，打开信号源和接收设备，检查系统是否能正常工作。

然后，使用专业的测试设备对信号进行检测和分析，确保信号传输的稳定和可靠。

如果发现信号强度较弱或存在其他问题，可以调整天线的位置、方向或高度等参数，以获得最佳的信号质量。

第五步：系统优化在调试完成后，还可以对天馈系统进行进一步的优化。

例如，可以根据实际需求调整天线的方向和角度，以最大限度地提高信号的传输效果。

同时，还可以对系统的设备进行合理的布局和管理，以降低信号干扰和损失。

在实际使用中，可以根据实际情况对天馈系统进行监测和维护，保持其正常运行。

综上所述，天馈系统的安装流程包括选址、天线安装、中继器连接和调试等步骤。

天馈系统安装规范：1﴿、天线：1、抱杆：安装天线的载体，其安装位置应距塔身距离（全向）>3米，定向>1米，接地、固定都应符合要求。

抱杆的高度应比天线长10cm以上。

抱杆垂直度、方位角符合设计要求。

2、天线的安装要求：基站使用的天线规格、型号符合设计要求，天线安装的俯仰角、方位角正确（使用罗盘等工具测量。

一般情况下方位角偏差不能大于5度；俯仰角必须符合设计或局方要求），天线的软跳线应与塔抱杆使用专用扎带连接牢固。

A、在天线的直线距离400M内无障碍物。

B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。

C、铁塔的避雷装置应符合要求，所装天线应置避雷针的450保护范围内。

D、全向天线要求铁塔塔身间距不小于2米，定向天线要求不小于0.5米；全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。

E、天线安装要求垂直，其高度、倾角、方位角及小区位置必须于频率规划（设计）一致。

F、同一扇区两天线间隔>4米，邻扇区天线间隔>1米。

G、同一水平面天线与其他设备天线间隔>8米，同一垂直天线与其它设备天线的间隔>2米。

3.GPS天线安装标准GPS天线安装应牢固，应用螺栓固定。

所有外部接头都必须使用黑色防水胶带保护，胶带需将接头全部覆盖，并在接头两端延长5厘米，中间不能有缝隙。

GPS天线应与地平面垂直，夹角应为90°±2°GPS天线安装在铁塔上，应距铁塔边缘0.5米，应在铁塔南侧(北半球或与铁塔平行)，以保证GPS天线至少可以接收四颗卫星。

GPS天线在所属区域不是最高点。

GPS天线不能安装在铁塔顶端。

GPS应安装在具有接地装置的锥体雷电保护区内。

如果GPS安装在钢架上，钢架的接地应使用焊接方式。

GPS天线在水平或垂直方向应距基站发射天线3米远GPS天线应与铁塔朝南的一角距离至少1m；GPS天线安装在楼顶时，应在抱杆上安装避雷针，抱杆与接地线焊接使整个抱杆处于接地状态。

防雷工程步骤一、移动通信站的交流供电系统的防雷与接地一般要求1、移动通信站的交流供电系统应采用三相五线制供电方式。

2、移动通信站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入移动通信站，电力电缆金属护套或钢管两端应就近可靠接地。

3、当电力变压器设在站外时，对于地处年雷暴日大于20天、大地电阻率大于100Ω·m，电力线应在避雷线的25°角保护范围内，避雷线（除终端杆处）应每杆作一次接地，如图所示。

为确保安全，宜在避雷线终端杆的前一杆上，增装一组氧化锌避雷器。

若已建站的架空高压电力线路防雷改造采用避雷线有困难时，可在架空高压电力线路终端杆﹑终端杆前第一﹑第三或第二﹑第四杆上各增设一组氧化锌避雷器，同时在第三杆或第四杆增设一组高压保险丝。

避雷线与避雷器的接地体宜设计成辐射形或环形。

4、当电力变压器设在站内时，其高压电力线应采用电力电缆从地下进站，电缆长度不宜小于200m，电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器，电缆两端金属外护层应就近接地。

5 、移动通信基站交流电力变压器高压侧三根相线，应分别就近对地加装氧化锌避雷器，电力变压器低压侧三根相线应分别对地加装无间隙氧化锌避雷器，变压器的机壳﹑低压侧的交流零线，以及与变压器相连的电力电缆的金属外护层，应就近接地。

出入基站的所有电力线均应在出口处加装避雷器。

6 、进入移动通信基站的低压电力电缆宜从地下引入机房，其长度不小于50m（当变压器高压侧已采用电力电缆时，低压侧电力电缆长度不限）。

电力电缆在进入机房交流屏处应加装避雷器，从屏内引出的零线不作重复接地。

7 、移动通信基站供电设备的正常不带电的金属部分﹑避雷器的接地端，均应作保护接地，严禁作接零保护。

8、移动通信基站直流工作地，应从室内接地汇集线上就近引接，接地线截面积应满足最大负荷的要求，一般为35-95m2 ，材料为多股铜线。

9 、移动通信基站电源设备应满足相关标准﹑规范关于耐雷电冲击指标的规定，交流屏﹑整流器（或高频开关电源）应设有分级防护装置，如图所示。

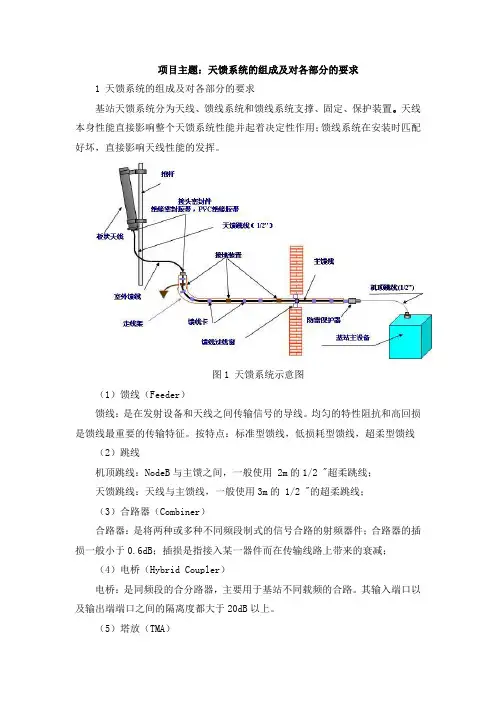

项目主题：天馈系统的组成及对各部分的要求1 天馈系统的组成及对各部分的要求基站天馈系统分为天线、馈线系统和馈线系统支撑、固定、保护装置。

天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

图1 天馈系统示意图（1）馈线（Feeder）馈线：是在发射设备和天线之间传输信号的导线。

均匀的特性阻抗和高回损是馈线最重要的传输特征。

按特点：标准型馈线，低损耗型馈线，超柔型馈线（2）跳线机顶跳线：NodeB与主馈之间，一般使用 2m的1/2 "超柔跳线；天馈跳线：天线与主馈线，一般使用3m的 1/2 "的超柔跳线；（3）合路器（Combiner）合路器：是将两种或多种不同频段制式的信号合路的射频器件；合路器的插损一般小于0.6dB；插损是指接入某一器件而在传输线路上带来的衰减；（4）电桥（Hybrid Coupler）电桥：是同频段的合分路器，主要用于基站不同载频的合路。

其输入端口以及输出端端口之间的隔离度都大于20dB以上。

（5）塔放（TMA）塔顶放大器：是一个低噪声放大器，安装在天线的下面，补偿上行信号在馈线中的损耗，从而降低系统的噪声系数，提高基站灵敏度，扩大上行覆盖半径。

主要用于解决移动通信基站上行覆盖受限。

TMA弥补馈线损耗，降低基站合成噪声系数，改善上行覆盖。

建议在馈线长度超过50m，使用塔放，可以补偿馈线损耗3dB左右。

塔放为塔顶设备，选用塔放使系统可靠性有所降低，维护存困难增加。

增加天馈下行通道的插损，使下行可用有效功率降低，影响下行覆盖。

（6）避雷器工作原理与带通滤波器类似：在工作频段，相当于在主同轴线并连了一个无限大阻抗；而在闪电最具破坏能力的100kHz或更低频段，表现出频率选择性，具有很强的衰减，使其破坏性的能量转向接地装置而不致对设备造成损害。

（7）接头、馈线卡、接地线N型系列接头：是一种具有螺纹连接结构的中大功率连接器，具有抗振性强、可靠性高、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器中连接射频同轴电缆用。

西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范（GSM/CDMA）西安海天天线科技股份有限公司2002年12月郑重声明：为确保通信网络的运行质量和天馈系统的规范化安装，特制定以下安装规范，要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守；同时，凡使用海天公司天馈产品的单位，在自行安装时也必须严格遵循以下安装规范，否则由于安装不规范所引起的质量事故，海天公司概不承担任何法律和经济责任。

西安海天天线科技股份有限公司2002年12月15日一．天支（抱杆）1．天支的位置应与设计相符。

2．天支应保证施工人员安装天线、馈线、跳线时的安全和方便。

3．天支安装必须垂直。

（允许误差0.5°）4．全向站天支到塔身的距离应大于3米。

5．定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。

二．天线安装1）全向天线1．铁塔顶平台安装全向天线时，天线水平间距必须大于4m。

2．全向天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m。

3．同平台全向天线与其它天线的间距应大于1.5m。

4．上下平台全向天线的垂直距离应大于1m。

5．天线的固定底座上平面应与天支的顶端平行。

（允许误差±5cm）6.全向天线安装时必须保证天线竖直。

（允许误差±0.5°）7、天线的接口是天线和跳线的连接口，并非承重口。

安装时不能直接和7/8″馈线连接，应先与1/2″跳线连接，再连接7/8″馈线。

严禁用天线和7/8″馈线直接相连，并用天线吊装馈线选用1/2″跳线时，根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线，以确保网络优化中天线的方位角和俯仰角有充足的调整余地。

2）定向天线1．同一小区两单极化天线在辐射方向上间距应大于4m。

（最小不小于3.5m）2．相邻小区间两天线间距应大于0.5m。

3．上下平台间天线垂直分极距离应大于1m。
