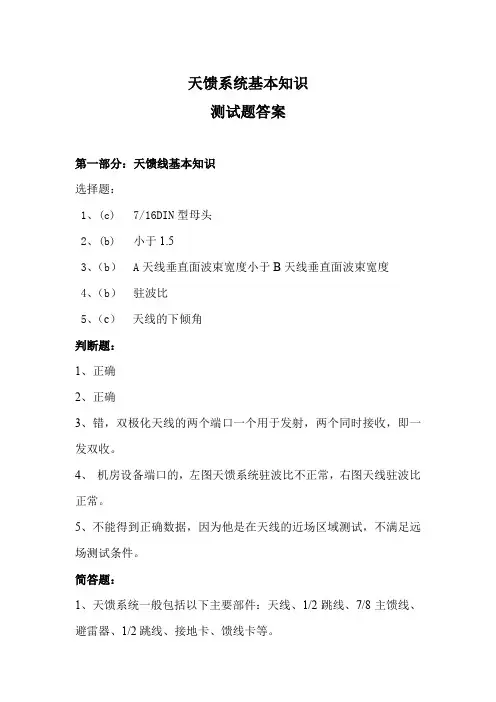

天馈系统基本知识测试题答案第一部分：天馈线基本知识选择题：1、(c) 7/16DIN型母头2、(b)小于1.53、（b） A天线垂直面波束宽度小于B天线垂直面波束宽度4、（b）驻波比5、（c）天线的下倾角判断题：1、正确2、正确3、错，双极化天线的两个端口一个用于发射，两个同时接收，即一发双收。

4、机房设备端口的，左图天馈系统驻波比不正常，右图天线驻波比正常。

5、不能得到正确数据，因为他是在天线的近场区域测试，不满足远场测试条件。

简答题：1、天馈系统一般包括以下主要部件：天线、1/2跳线、7/8主馈线、避雷器、1/2跳线、接地卡、馈线卡等。

2、天线是无源器件，其增益是通过控制其发出的电磁波在空间的特定分布来获得的，它和放大器的增益不是同一概念，它对发射信号和接收信号没有放大作用。

3、驻波比测试在天线生产厂家有专用的微波暗室，当在工程现场测试时，要求天线面向上，周围没有对天线形成遮挡的物体，特别是周围没有金属物体，环境相对空旷。

图中，左边测试是错误的，因为天线面对屋顶，周围又有货物都对天线发出的电磁波产生遮挡和反射影响，不能得到正确的驻波比数据，右图是正确的。

4、这种思路是错误的，原因是没有正确理解天线前后比的概念，天线前后比不是前方任何一点和后方任何一点信号电平的差值，而是天线增益最大点处的电平和等距离的后向（180±30度范围）内最大信号电平的差值。

5、这种推断是错误的，原因是忽略了馈线的损耗，事实上由于馈线损耗的存在（7/8主馈线的损耗一般4dB/100米）从设备端测得的驻波比要小于天线端的驻波比，天线端驻波比指标目前国家行业标准规定小于1.5。

第二部分：电调及多频共用天线选择题：1、（c）天线的电子下倾角2、（b） 9度3、(a) 电调天线4、（d）以上都对5、（d）以上都对判断题1、正确2、正确3、正确4、正确5、正确简答题：1、使用电调天线有以下优点：（1）方便了下倾角的调整，可以不必到天线上调整夹具以改变下倾角。

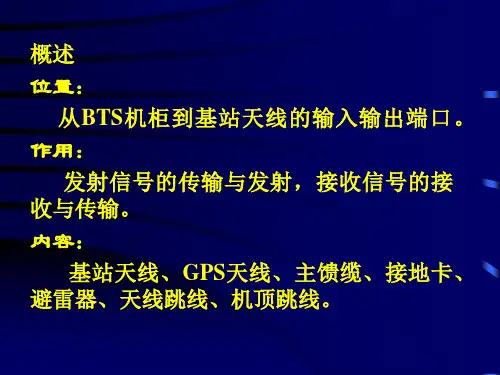

3G基站天馈系统介绍3G(第三代移动通信技术)基站天馈系统是连接无线基站和天线之间的传输系统，用于将无线信号从基站传输到天线，以支持移动通信网络的通信服务。

该系统包括天馈电缆、馈线、连接器和配件等组成部分，对于提供可靠的无线信号传输至关重要。

首先，天馈电缆是基站天馈系统的重要组成部分之一、它通过传输无线信号和电力信号，将信号从基站传输到天线。

天馈电缆需要具备高频率传输和低损耗的特点，以确保无线信号能够高效地传输到天线并提供稳定的通信服务。

这些电缆通常采用同轴电缆或平衡电缆，根据不同的需求选择合适的规格，以确保信号传输质量。

其次，馈线也是基站天馈系统的重要组成部分之一、馈线通常由铜、铝或者电磁屏蔽材料制成，以确保无线信号的低损耗和高效传输。

通常情况下，馈线长度不应超过一定的限制，以降低信号传输过程中的损耗。

馈线还需要具备足够的耐久性和抗干扰能力，以应对各种恶劣环境条件下的挑战。

连接器是天馈系统中的另一个重要组成部分，用于连接天馈电缆和馈线之间的连接点。

连接器需要具备良好的防水、抗腐蚀和抗振动能力，以确保信号的稳定传输。

不同类型的连接器适用于不同类型的电缆和馈线，因此在选择连接器时需要根据实际需求进行合理选择。

在基站天馈系统中，还包括一些辅助配件，如天线支架、接地设施等。

天线支架用于安装和支撑天线，确保天线的稳定性和良好的信号覆盖范围。

接地设施是为了保护天馈系统免受雷电和静电的影响，减轻雷击和静电对系统的损害。

总之，3G基站天馈系统是现代移动通信网络中不可或缺的部分，它通过天馈电缆、馈线、连接器和配件等组成部分，将信号从基站传输到天线，并提供稳定而高效的通信服务。

为了确保系统的正常运行，需要选择适合的电缆、馈线和连接器，并采取有效的接地措施，以保障无线信号的稳定传输和基站的正常工作。

随着移动通信技术的不断发展，基站天馈系统将继续不断完善和优化，以满足人们对高速、稳定和可靠的通信服务的需求。

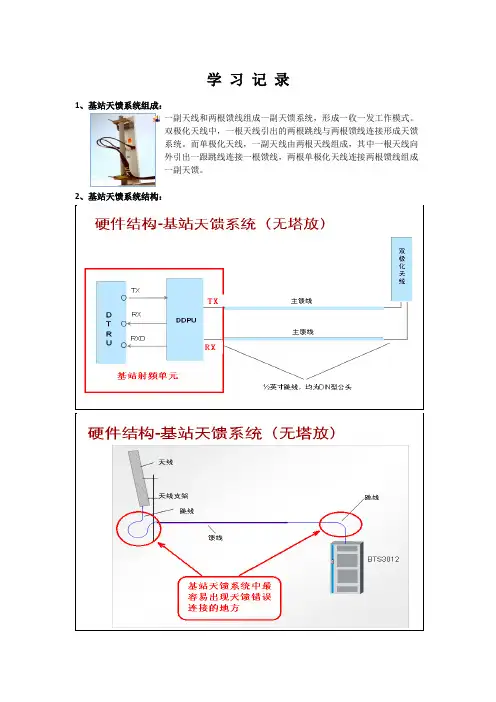

学习记录1、基站天馈系统组成：一副天线和两根馈线组成一副天馈系统，形成一收一发工作模式。

双极化天线中，一根天线引出的两根跳线与两根馈线连接形成天馈系统。

而单极化天线，一副天线由两根天线组成，其中一根天线向外引出一跟跳线连接一根馈线，两根单极化天线连接两根馈线组成一副天馈。

2、基站天馈系统结构：基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

上图是基站天馈系统示意图，其组成主要包括以下几部分：(1)天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线；(2)室外跳线，用于天线与7/8〞主馈线之间的连接，常用的跳线采用1/2″馈线，长度一般为3m；(3)主馈线，目前用于移动基站的馈线主要有7/8″馈线、5/4″馈线、15/8″馈线；(4)接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33+）；(5)室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2～3m；(6)其他配件，主要有接地装置（7/8〞馈线接地件）、7/8〞馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。

3、基站天线连接错误现象分析：DT、CQT测试方面：接收信号出现偏差；手机发射功率抬高；切换频繁，切换失败较多；通话质量差；C/I提升；BLER提升，干扰质差；拨打、接通电话困难；掉话增多；GPRS附着困难；数据速率降低；话务统计分析方面：上下行链路不平衡；切换次数增多；切换失败率升高；出现干扰带；指配失败；掉话次数增多；TBF建立成功率降低；数据吞吐量下降；4、基站天线连接现象分类：✓基站小区天线正确连接；✓基站小区天线接反；✓基站小区天线交叉；✓基站小区天线“鸳鸯线”；5、基站小区天线正确连接：6、基站小区天线接反：小区主集天线是否接反，现象是：接反的2个小区覆盖方向的频点与BSC系统中配置的频点颠倒。

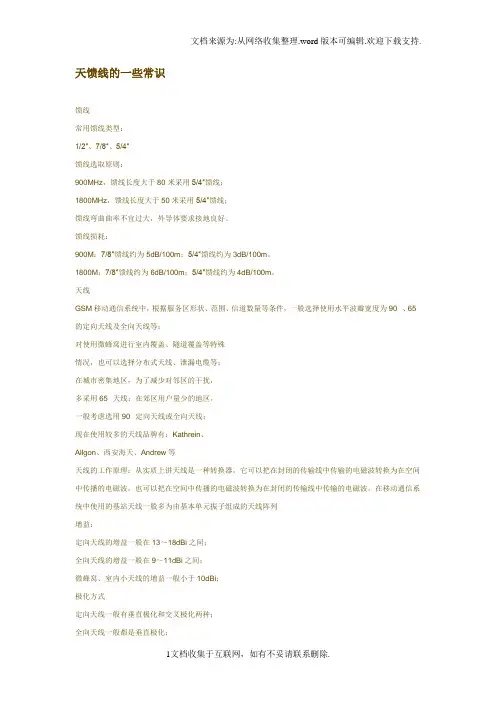

天馈线的一些常识馈线常用馈线类型：1/2″、7/8″、5/4″馈线选取原则：900MHz，馈线长度大于80米采用5/4″馈线；1800MHz，馈线长度大于50米采用5/4″馈线；馈线弯曲曲率不宜过大，外导体要求接地良好。

馈线损耗：900M：7/8″馈线约为5dB/100m；5/4″馈线约为3dB/100m。

1800M：7/8″馈线约为6dB/100m；5/4″馈线约为4dB/100m。

天线GSM移动通信系统中，根据服务区形状、范围、信道数量等条件，一般选择使用水平波瓣宽度为90 °、65 °的定向天线及全向天线等；对使用微蜂窝进行室内覆盖、隧道覆盖等特殊情况，也可以选择分布式天线、泄漏电缆等；在城市密集地区，为了减少对邻区的干扰，多采用65 °天线；在郊区用户量少的地区，一般考虑选用90 °定向天线或全向天线；现在使用较多的天线品牌有：Kathrein、Allgon、西安海天、Andrew等天线的工作原理：从实质上讲天线是一种转换器，它可以把在封闭的传输线中传输的电磁波转换为在空间中传播的电磁波，也可以把在空间中传播的电磁波转换为在封闭的传输线中传输的电磁波。

在移动通信系统中使用的基站天线一般多为由基本单元振子组成的天线阵列增益：定向天线的增益一般在13～18dBi之间；全向天线的增益一般在9～11dBi之间；微蜂窝、室内小天线的增益一般小于10dBi；极化方式定向天线一般有垂直极化和交叉极化两种；全向天线一般都是垂直极化；半功率角水平半功率角：常用的定向天线有60°、65°,90°、120°等；全向天线在水平面上各向同向，没有水平半功率角的概念；垂直半功率角：与天线型号相关，从几度到几十度都有；下倾角：包括机械下倾角和电调下倾角两种；市区基站天线选择a、通常选用水平半功率角60～65°的定向天线；b、一般选择15dBi左右的中等增益天线；c、最好选择带有一定电下倾角（3～6°）的天线；d、建议选择双极化天线。

移动通信天馈系统天馈系统是移动通信系统的重要组成部分，其性能优劣对整体移动通信质量的影响至关重要。

根据移动网运行质量统计结果分析,造成移动通信质量指标下降的主要原因来自天馈系统（约占一半以上），而在天馈系统中最为重要的指标就是匹配。

因此，我们在无线网络建设和日常维护中，必须高度重视对天馈系统性能的检查，减小天馈系统器件间不匹配对系统的影响，最大限度发挥天馈系统的性能。

一、基站天馈系统组成及匹配原理基站天馈系统分为天线和馈线系统。

天线本身性能直接影响整个天馈系统性能并起着决定性作用；馈线系统在安装时匹配好坏，直接影响天线性能的发挥。

1.基站天馈系统的组成图1是基站天馈系统示意图，其组成主要包括以下几部分：(1)天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线和全向天线；(2)室外跳线，用于天线与7/8〞主馈线之间的连接，常用的跳线采用1/2″馈线，长度一般为3m(3)主馈线，目前用于移动基站的馈线主要有7/8″馈线、5/4″馈线、15/8″馈线；(4)接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33+）；(5)室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1/2〞超柔馈线，长度一般为2～3m；(6)其他配件，主要有接地装置（7/8〞馈线接地件）、7/8〞馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。

2.匹配原理所谓匹配就是馈线终端所接负载阻抗Ｚ等于馈线特性阻抗Ｚ。

匹配原理是在传输系统中的阻抗不连续处引入匹配设备，在原来的不连续的基础上而引入另一种不连续性，使它产生的反射波，正好与原来的反射波干涉抵消，从而达到阻抗匹配。

当使用的终端负载是天线时，如果天线振子较粗，输入阻抗随频率的变化就较小，容易和馈线保持匹配，这时振子的工作频率范围就较宽。

反之，则较窄。

在实际工作中，天线的输入阻抗还会受周围物体存在和杂散电容的影响。

史上最全的基站天馈知识1 基站馈线百米损耗简而言之，频率越高，相同线型的百米损耗越大；线型越粗，各频段的损耗差越小。

2 基站天馈系统的组成和配置基站天馈系统附件配置示例——角钢塔配置说明：角钢塔 53 米，天线高 50 米，3 个双极化天线(配2根主馈线)。

注：射频电缆长度要根据实际情况适当增加余量，如塔到机房距离等。

基站天馈系统附件配置示例——单管塔配置说明：单管塔45米，3个双极化天线(配2根主馈线)。

注：射频电缆长度要根据实际情况适当增加余量，如塔到机房距离等。

3 天馈系统附件及安装3.1 跳线用途：用于缆、设备间的连接。

跳线按使用场合分为两种：室外跳线、室内跳线。

结构：基站材料配货注意点：A 端连接器类型B 端连接器类型C 馈线规格L 跳线长度注: 连接器请参照连接器介绍常用规格：3.2 连接器用途:用于缆、设备间的连接。

常用的连接器有两种：N系列(N型)、7/16 系列(DIN型)基站材料配货注意点：1、配合电缆类型——1/2'、1/2'S、7/8'2、结构类型——直通型、弯头(xxW \ xxA)3、结构类型——DIN 型(7/16 \ L29)、N 型4、结构类型——公、母(阳、阴 \J、K \Male、Female) ** 根据实际情况最终确认。

常用规格：弯头连接器转接器为了将直接安装在电缆上的“连接器”与直接安装在接头之间的“转接器”区分开来，我们人为地将广义的连接器划分成了狭义的“连接器”与“转接器”。

连接器安装示意图连接器防水处理3.3 接地卡接地卡分为两种：室内接地卡、室外接地卡。

用途：用于馈线的接地。

在安装室外接地卡时,要使用胶泥、胶带进行防水处理。

基站材料配货注意点：1、配合电缆类型——1/2'、1/2'S、7/8'2、结构类型——弹簧型、骨架型3、接地线长度——0.6、0.8、1、1.5 米4、组合形式——是否配备防水件5、防水件类型——胶泥胶带品牌、尺寸** 根据实际情况最终确认。

移动通信基站天馈线系统技术培训教材下册移动通信基站天馈线系统技术培训教材下册随着无线通信技术的快速发展，移动基站天馈线系统变得越来越重要。

天馈线系统是基站的重要组成部分，它负责将无线电信号从基站传输到天线上，并将其辐射到空气中，因此天馈线系统的性能直接影响到无线通信的质量。

本文将介绍移动通信基站天馈线系统的基本概念、组成、分类、设计、安装和维护等方面的知识，并重点阐述天馈线系统的常见故障和解决方法。

一、基本概念1、天馈线系统天馈线系统是基站的重要组成部分，它由天线、馈线和避雷器等组成。

天线是将电信号转化为电磁信号并将其辐射到空气中的设备，馈线是将信号从基站传输到天线的设备，避雷器则是用来保护天馈线系统免受雷电等自然灾害的影响。

2、天线天线是用来将电信号转化为电磁信号并将其辐射到空气中的设备。

根据不同的通信标准和频段，天线的设计和性能也会有所不同。

3、馈线馈线是将信号从基站传输到天线的设备。

根据不同的通信标准和频段，馈线的类型和特性也会有所不同。

4、避雷器避雷器是用来保护天馈线系统免受雷电等自然灾害的影响。

避雷器的种类有很多，包括放电管、压敏电阻、气体放电管等。

二、组成和分类1、天馈线系统的组成移动通信基站天馈线系统主要由天线、馈线和避雷器等组成。

其中，天线是最重要的组成部分，它负责将电信号转化为电磁信号并将其辐射到空气中。

馈线则是将信号从基站传输到天线的设备，它必须具有高传输效率和良好的屏蔽性能。

避雷器则是用来保护天馈线系统免受雷电等自然灾害的影响，因此避雷器的性能和质量必须达到一定的标准。

2、天馈线系统的分类根据不同的通信标准和频段，天馈线系统的设计和性能也会有所不同。

一般来说，天馈线系统可以分为以下几类：（1）根据工作频段分类：根据不同的工作频段，天馈线系统可以分为高频天线、中频天线和低频天线等。

（2）根据用途分类：根据不同的用途，天馈线系统可以分为基站天线、直放站天线、室内覆盖天线等。

（3）根据结构分类：根据结构的不同，天馈线系统可以分为单极天线、双极天线、八木天线等。

1.1天线分系统对于1-4载频3扇区配置，天线分系统的设计是一样的，即采用6付天线，每一扇区2付天线，通过收发共用方式完成射频信号的发射，接收和分集接收的功能。

天馈系统主要包括基站天线、主馈线、跳线、避雷器、及相关天馈附件等，连接示意图如下所示：图三扇区定向站天馈子系统组成框图1.1.1基站天线天线的选型通常根据实际网络规划的要求而定的。

基站天线一般有两大类：✧全向天线✧定向天线。

全向天线为偶极子天线，采用玻璃钢外套封装。

定向天线为板状天线，采用多馈源结构，增益一般为18dBi以上。

在3扇区结构中，天线水平波瓣宽度推荐采用65度，以减少扇区之间的干扰。

2种天线的外观都非常简单，如下图所示：图全向天线和平板天线天线的功能描述为：✧对前向链路而言，基站天线是整个BTS的最后端，将已调的模拟前向信号发射到对应的区域；✧对于反向链路而言，基站天线是最前端，将MS发射的信号接收进来。

输入输出接口采用单垂直极化基站天线，其输入输出为DIN-F型连接器。

设计要求✧定向天线：工作频率范围：1850～1990MHz,824-894MHz输入阻抗：50Ω功率容量：≥300W极化方式：垂直线极化；双倾斜45︒极化输入驻波（VSWR）: ≤1.40水平波瓣宽度(3dB)：65︒±2.5︒；90︒±2.5︒；105︒±2.5︒(根据实际网络规划决定)俯仰波瓣宽度(3dB)： 7︒～15︒波束控制：俯仰面机械可调，下倾角0︒~10︒旁瓣抑制：≥15dB零点衰落：≥25dB前后比(F/B)：≥25dB天线增益（Gain）: 12.5dBi～18dBi(根据实际网络规划决定)天线形式：平板天线机械调节（电调节）三阶互调IMD@2⨯43dBm: ≤-120dBc雷电保护：金属件直流到地联接方式：DIN-F重量：≤15kgm迎风面积：≤0.62抗风能力：50m/s具备IP65以上的防水能力✧全向天线：工作频率范围：1850～1990MHz,824-894MHz输入阻抗：50Ω功率容量：≥500W极化方式：垂直线极化输入驻波比（VSWR）: ≤1.50垂直波瓣宽度(3dB)： 6︒～10︒天线增益（Gain）: 9～12dBi(根据实际网络规划决定)三阶互调IMD@2⨯46dBm: ≤-120dBc雷电保护：金属件直流到地联接方式：DIN-F重量：≤20kgm迎风面积：≤0.42抗风能力：50m/s具备IP65以上的防水能力1.1.2馈线馈线包括主馈线和跳线两种。

移动通信基站天馈线系统技术培训教材下册第一章天馈线系统的组成与工作原理在移动通信中，天馈线系统扮演着至关重要的角色，它就像是信息传递的“桥梁”，将基站发出的信号有效地辐射出去，并接收来自移动终端的信号。

天馈线系统主要由天线、馈线以及相关的连接器件组成。

天线是整个系统的核心部件，其作用是将传输线上传播的导行波变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。

通俗地说，天线就是实现信号发射和接收的“触角”。

馈线则负责将基站设备产生的信号传输到天线，或者将天线接收到的信号传输回基站设备。

常见的馈线类型包括同轴电缆和波导等。

在工作原理方面，当基站发送信号时，信号经过射频处理后，通过馈线传输到天线。

天线将这些电信号转化为电磁波，并以特定的方向和模式辐射出去。

接收过程则相反，天线接收到的电磁波被转化为电信号，通过馈线传输回基站进行处理。

为了实现良好的信号覆盖和传输质量，天馈线系统的设计和安装需要考虑众多因素，如工作频段、增益、方向性、极化方式等。

第二章天线的类型与特性天线的类型多种多样，常见的有全向天线和定向天线。

全向天线能够在水平方向上均匀地辐射和接收信号，适用于需要覆盖较大范围的场景，比如在开阔区域的基站覆盖。

定向天线则具有较强的方向性，能够将信号集中在特定的方向上辐射和接收，适用于需要对特定区域进行重点覆盖或者避免对其他方向造成干扰的情况。

天线的特性主要包括增益、方向性、极化方式、带宽等。

增益表示天线集中辐射能量的能力，增益越高，信号传播的距离越远，但覆盖的角度可能会变小。

方向性描述了天线辐射或接收信号的方向性特点，通过方向图可以直观地了解天线的方向性。

极化方式则指电磁波电场矢量的方向，常见的极化方式有垂直极化、水平极化和圆极化等。

带宽决定了天线能够有效工作的频率范围。

在实际应用中，需要根据具体的通信需求和环境条件选择合适类型和特性的天线，以达到最佳的通信效果。

第三章馈线的种类与性能馈线作为连接基站设备和天线的“桥梁”，其性能直接影响着信号的传输质量。
