单体燃烧试验原始记录

建筑材料或制品的单体燃烧试验操作规程1.适用范围本操作规程适用于检测建筑材料或制品在单体燃烧试验(SBI)中的对火反应性能的方法。

2.编制依据《GB/T 20284—2006》建筑材料或制品的单体燃烧试验《SBI-1型建材单体制品燃烧试验装置使用说明书》3.使用设备及设备工作条件使用设备:南京上元分析仪器有限公司(原南京市江宁区方山分析仪器设备厂)生产的SBI-1型建材或制品的单体燃烧试验炉。

设备工作条件(1)环境温度:(20±10)oC(2)电源电压:AC220V±10% 50HZ(3)功率:≤3KW(4)燃料:商用丙烷气体,纯度≥95%4.检测程序4.1 检测准备4.1.1 试件的数量:同一厂家、同一规格建筑材料或制品三组。

4.1.2 试件要求:角型试样有两个翼,分别为长翼和短翼。

试样的最大厚度为200㎜.板式制品的尺寸如下:a)短翼:(495±5)㎜×(1500±5)㎜b)长翼:(1000±5)㎜×(1500±5)㎜4.1.3除非在制品说明里有规定,否则若试样厚度超过200㎜,则应将试样的非受火面切除掉以使试样厚度为200㎜.4.1.4应在长翼的受火面距试样夹角最远端的边缘、且距试样底边高度分别为(500±3)㎜和(1000±3)㎜处,画两条水平线,以观察火焰在这两个高度边缘的横向传播情况。

所画横线的宽度值≤3㎜.5.试验步骤概要将试样安装在小推车上,主燃烧器已位于集气罩下的框架内,按下列步骤依次进行试验,直至试验结束。

整个试验步骤应在2H内完成。

试验操作(t)设为(0.60±0.05)m3 /s5.2.1 将排烟管道的体积流速V298。

在整个试验期间,该体积流速应控制在0.50 m3 /s -0.65 m3 /s的范围内。

5.2.2记录排烟管道中热电偶T1、T2和T3的温度以及环境温度且记录时间至少应达到300s。

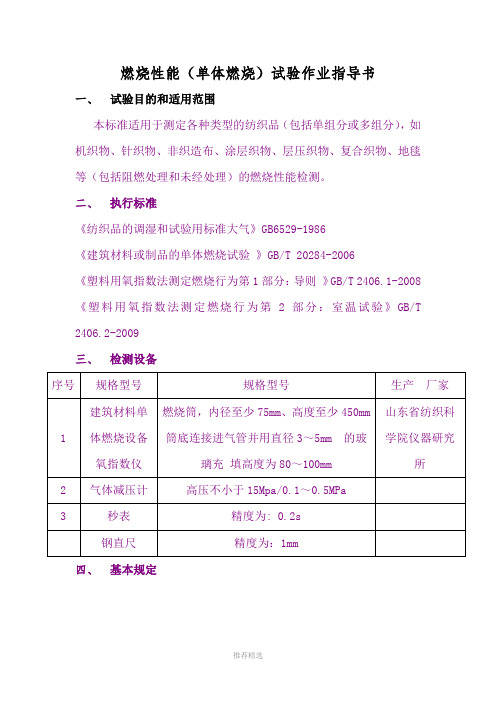

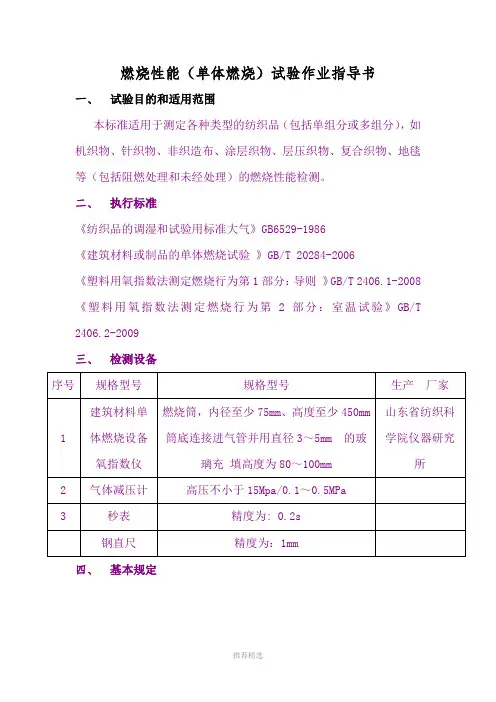

燃烧性能（单体燃烧）试验作业指导书一、试验目的和适用范围本标准适用于测定各种类型的纺织品（包括单组分或多组分），如机织物、针织物、非织造布、涂层织物、层压织物、复合织物、地毯等（包括阻燃处理和未经处理）的燃烧性能检测。

二、执行标准《纺织品的调湿和试验用标准大气》GB6529-1986《建筑材料或制品的单体燃烧试验》GB/T 20284-2006《塑料用氧指数法测定燃烧行为第1部分：导则》GB/T 2406.1-2008《塑料用氧指数法测定燃烧行为第2部分：室温试验》GB/T 2406.2-2009三、检测设备四、基本规定4.1 、续燃时间：在规定的试验条件下，移开（点）火源后材料持续有焰燃烧的时间。

4.2、阴燃时间：在规定的试验条件下，当有焰燃烧终止后，或者移开（点）火焰后，材料持续无焰燃烧的时间。

4.3、损毁长度: 在规定的试验条件下,材料损毁面积在规定方向上的最大长度。

4.4、极限氧指数: 在规定的试验条件下,氧氮混合物中材料刚好保持燃烧状态所需要的最低氧浓度。

五、操作流程5.1、试验装置检查：打开气体供给部门的阀门，并任意选择混合气体浓度，流量在10L/min左右，关闭出气和进气阀门，并记录氧气、氮气、混合气体的压力流量。

放置30min在观察各压力计及流量计所示数值，与前记录值核对，如无变动，说明装置无漏气。

5.2、试验温湿度：试验时在温度为10～30℃和相对湿度为30％～80％的大气中进行。

5.3、试样氧浓度的初步选择：当被测试样的氧指数值完全未知时，可将试样在空气中点燃，如果试样迅速燃烧，则氧浓度可以从18％左右开始。

如果试样缓和地燃烧或燃烧得不稳定，选择初始氧浓度大约 21％。

若试样在空气中不能继续燃烧，选择初始氧浓度不小于25％.据此推定的氧浓度，从附录B中查出相应的氧流量和氮流量。

变化浓度时应注意混合气体的总流量在10～11.4L/min之间。

5.4 将试样装在试样夹中间并加以固定，然后将试样夹联同试样垂直安插在燃烧玻璃筒内的试样支座上，试样上端距筒口不少于100mm,试样暴露部分最下端离筒底气体分配装置顶面不少于100mm.5.5、打开氧、氮气阀门，调节从附录B中查出相应的氧气和氮气流量，让调节好的气流在试样点火之前流动冲洗燃烧筒至少30s,在点火和燃烧过程中保持此流量不变。

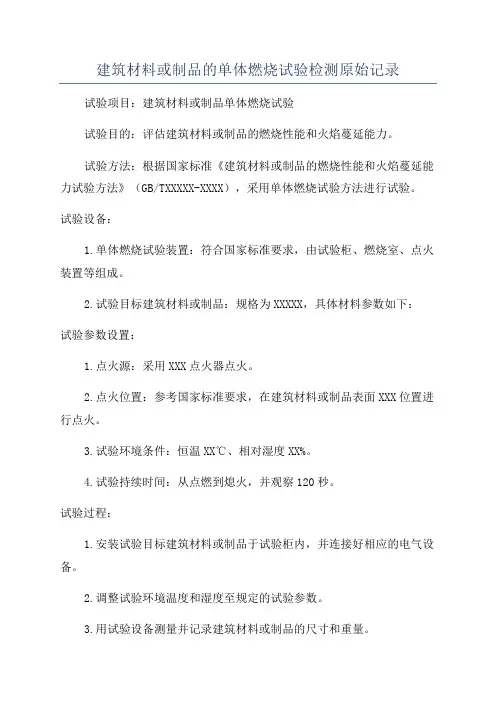

建筑材料或制品的单体燃烧试验检测原始记录试验项目：建筑材料或制品单体燃烧试验试验目的：评估建筑材料或制品的燃烧性能和火焰蔓延能力。

试验方法：根据国家标准《建筑材料或制品的燃烧性能和火焰蔓延能力试验方法》（GB/TXXXXX-XXXX），采用单体燃烧试验方法进行试验。

试验设备：1.单体燃烧试验装置：符合国家标准要求，由试验柜、燃烧室、点火装置等组成。

2.试验目标建筑材料或制品：规格为XXXXX，具体材料参数如下：试验参数设置：1.点火源：采用XXX点火器点火。

2.点火位置：参考国家标准要求，在建筑材料或制品表面XXX位置进行点火。

3.试验环境条件：恒温XX℃、相对湿度XX%。

4.试验持续时间：从点燃到熄火，并观察120秒。

试验过程：1.安装试验目标建筑材料或制品于试验柜内，并连接好相应的电气设备。

2.调整试验环境温度和湿度至规定的试验参数。

3.用试验设备测量并记录建筑材料或制品的尺寸和重量。

4.检查试验装置和试验目标建筑材料或制品是否完成安装，并确保安全。

5.启动试验设备，将点火器放置于预定的点火位置，进行点火。

6.记录点火时间和点火后建筑材料或制品燃烧的表现，包括火焰高度、火焰蔓延速度等。

7.在试验持续时间内，观察建筑材料或制品燃烧情况，并记录。

8.试验结束后，关闭试验设备，拆卸试验目标建筑材料或制品，并进行相关数据处理和分析。

试验结果记录：试验目标建筑材料或制品燃烧表现如下：-点燃时间：XX秒-熄火时间：XX秒-火焰高度：XX厘米-火焰蔓延速度：XX厘米/秒-火焰形态：（描述）-燃烧性能评价：（根据国家标准进行评价）分析与结论：根据试验结果和相关标准要求，对建筑材料或制品的燃烧性能和火焰蔓延能力进行分析与结论，包括是否满足国家标准要求，以及对试验目标建筑材料或制品进行评价和建议。

备注：在试验过程中发现的异常情况、操作失误等需要记录，并进行说明。

同时，需遵守相关安全操作规程，确保试验过程的安全性和可靠性。

SBI单体燃烧试验装置操作规程一、预热状态预热，是设备正确运行必不可少的一个工序，必须依以下步骤进行：1.1依次打开设备控制柜上端的“总电源”、“分析仪”、“抽气泵”、“除湿器” 开关。

1.2打开控制柜下端锁式总电源开关。

同时按下上方绿色的“流量测量” 和“光通量按钮”按钮，使其处于点亮状态。

1.3观察除湿器的工作温度设定状态是否处于5℃度。

30分钟后观察工作温度是否恒定为5℃±1℃1.4打开氮气瓶，然后将“旁路流量”开关打至“预热”并调节流量为100L/h，“氧气样品流量”开关打至“校对”并调节流量为30L/h。

注意事项：1.4.1预热时，要注意观察U23（二氧化碳表）状态，因为在预热30分钟左右，U23表会自动重新启动，有时候会出现假死状态，必须手动按下表盘上的“ESC”键，恢复仪表的重启。

1.4.2预热初期，调节好的“旁路流量”和“氧气样品流量”会出现浮动，及时调整流量计的流量，使之流量处于平稳状态。

至此，设备处于预热状态、预热最少进行90分钟。

预热结束后可进入下一步“工作状态”。

二、工作状态2.1打开设备电脑，双击桌面上的“单体燃烧”图标，进入软件操作界面。

2.2将样品按照标准的要求装夹在燃烧炉上（试样具体安装方式见附表一），对装夹好的样品长翼正面粘贴编号并进行拍照，然后燃烧炉推进燃烧室，关闭燃烧室门。

分别将丙烷气体软管和点火线连接到燃烧炉上的指定接口上。

2.3开启U23表（二氧化碳表）的工作状态，开启顺序为：点击仪表盘上的“£设0J按钮，按方向键选择，依次选择仪表中的"Configuration” -“Special Functions” ―"ELAN/PROFIBUS/Interf” —“ELAN ext,interfer” （4 -2 ―3—2）顺序移动确认"Enter”,调整光标选中Interferences的项目，按“Enter” 选中OFF,按方向键的上，使得OFF变为02再按下空玳0厂”。

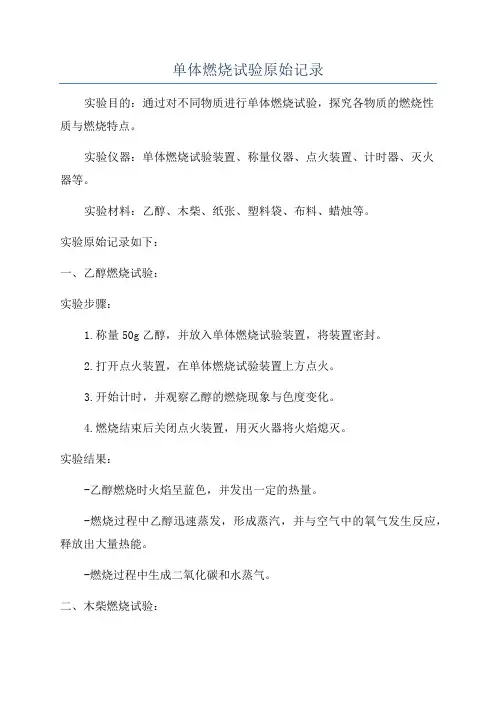

单体燃烧试验原始记录实验目的：通过对不同物质进行单体燃烧试验，探究各物质的燃烧性质与燃烧特点。

实验仪器：单体燃烧试验装置、称量仪器、点火装置、计时器、灭火器等。

实验材料：乙醇、木柴、纸张、塑料袋、布料、蜡烛等。

实验原始记录如下：一、乙醇燃烧试验：实验步骤：1.称量50g乙醇，并放入单体燃烧试验装置，将装置密封。

2.打开点火装置，在单体燃烧试验装置上方点火。

3.开始计时，并观察乙醇的燃烧现象与色度变化。

4.燃烧结束后关闭点火装置，用灭火器将火焰熄灭。

实验结果：-乙醇燃烧时火焰呈蓝色，并发出一定的热量。

-燃烧过程中乙醇迅速蒸发，形成蒸汽，并与空气中的氧气发生反应，释放出大量热能。

-燃烧过程中生成二氧化碳和水蒸气。

二、木柴燃烧试验：实验步骤：1.准备一段干燥的木柴，并将其放入单体燃烧试验装置中。

2.点火装置点燃木柴。

3.开始计时，并观察木柴的燃烧现象与色度变化。

4.燃烧结束后关闭点火装置，用灭火器将火焰熄灭。

实验结果：-木柴燃烧时火焰呈橙红色，较为明亮，且燃烧较为旺盛。

-木柴燃烧产生大量热量，并伴随火苗、烟雾与尘埃的产生。

-燃烧结束后剩余的灰燃烧物表面发现余烬。

三、纸张燃烧试验：实验步骤：1.准备一张纸张，并将其放入单体燃烧试验装置中。

2.点火装置点燃纸张。

3.开始计时，并观察纸张的燃烧现象与色度变化。

4.燃烧结束后关闭点火装置，用灭火器将火焰熄灭。

实验结果：-纸张燃烧时火焰呈橙红色，比乙醇的火焰稍微大一些。

-纸张燃烧过程中，火焰较为稳定，有时会出现明亮的火星并伴有一定的爆裂声。

-燃烧结束后剩余的灰燃烧物表面发现较多的烧焦痕迹。

四、塑料袋燃烧试验：实验步骤：1.准备一只塑料袋，并将其放入单体燃烧试验装置中。

2.点火装置点燃塑料袋。

3.开始计时，并观察塑料袋的燃烧现象与色度变化。

4.燃烧结束后关闭点火装置，用灭火器将火焰熄灭。

实验结果：-塑料袋燃烧时火焰呈黑色，发出大量浓烟，且燃烧不稳定。

-塑料燃烧过程中，火苗较小，但燃烧时间较长。
