建筑材料或制品单体燃烧试验装置校准原始记录格、证书内页格式

《GB8624-2012建筑材料及制品燃烧性能分级》标准及配备
检测设备
近来寒暑不常，希自珍慰。

自然灾害台风凛冽，我们需要拯救，拯救我们的地球也是在拯救我们自己。

环境是越来越恶劣了，自然灾害的频频出现，很多原因和事情都在告诉我们要保护我们的家园保护我们的环境，但是随处可见的问题比比皆是甚至让我们惨不忍睹，人到一处毁一方环境的已经不是什么新鲜事儿了，生活垃圾到处可见，街头、屋巷，现在的人都怎么了。

深知环境的破坏对我们带来了很痛的领悟，也引起了社会的高度关注和重视，甚至全球动员，保护我们共同的家园“地球这位伟大的母亲”，我们是该行动了，不能总是大自然给了我们回应才去重视它，保护我们的家园要从我们做起、从身边做起、从小事做起、现在就开始行动。

然而国家已经在做了开始实施着每一步，严格规定和标准规范，对环境、安全都有新的规定和指示，只要我们严格要求自己相信我们的社会或环境会越来越美好。

也还有另外一批人一生注重于环境保护、安全检测、防火阻燃等，然而我们却一生专注于公共安全检测上，对建筑材料防火、阻燃质检仪器，电线电缆防火、阻燃、低烟无卤质检仪器及其建材节能质检仪器还是车辆轨道材料检测设备、家具及纺织品的防火检测致力于开发和生产十多年我们所取得的成绩经验与丰硕成果和为行业及社会奉献自己一点点绵薄之力我们很骄傲，一并获得了多项专利和证书，得以客户和国家的肯定。

下面就按国家标准GB8624-2012《建筑材料及制品燃烧性能分级》标准全套检测仪器设备配置列表与相关检测的设备列表：。

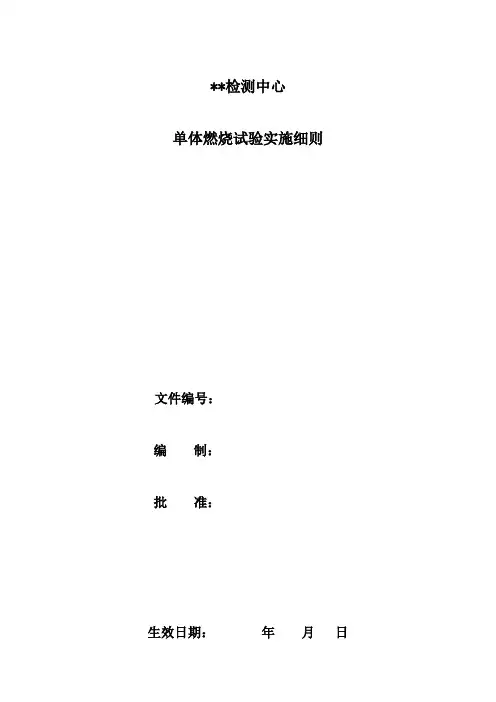

**检测中心单体燃烧试验实施细则文件编号：编制：批准：生效日期：年月日单体燃烧试验实施细则1、目的了解材料的热物理特性，为合理使用与选择有关的功能材料提供依据。

2、范围适应于测定匀质保温及墙体材料。

3、执行标准3.1《建筑材料或制品的单体燃烧试验》GB/T 20284-20064、仪器设备4.1建筑材料或制品单体燃烧实验室SK-JZDTS40，测温精度：0.5℃;热流：0-10kW/㎡。

4.1.1设备要求：a)燃烧室，实验设备，排烟系统，常规测量装置。

b)小推车下方进入燃烧室空气应为新鲜的洁净空气。

c)商用丙烷，纯度≥95%。

4.2所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。

5、人员和环境要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。

试验环境：温度15～35℃。

6、试样要求6.1试样最大厚度200mm。

除非制品说明另有规定，否则超过200mm样品非受火面切除以使其厚度为200-10mm。

6.2短翼（495±5）mm×（1500±5）mm；长翼（1500±5）mm×（1500±5）mm。

在长翼受火面距试样夹角最远端的边缘、且距试样底边高度分别为（500±3）mm和（1000±3）mm处画两条水平线，以观察火焰在这两个高度边缘的横向传播情况。

所画横线宽度值≤3mm。

6.3对实际使用自立无需支撑的板进行试验时，板应自立于距离背板至少80mm处，实际应用后面有通风间隙的板其通风间隙宽度至少为40mm，上述两种背后均敞开不封闭。

6.4实际应用固定于基材的板，应采用合适紧固件紧固在基材上试验。

6.5有水平接缝的接缝应设置在长翼上，且距样品底边500mm，有垂直接缝的，应设置在长翼上，且距夹角棱线200mm。

建筑材料或制品的单体燃烧试验操作规程1.适用范围1.1本操作规程适用于检测建筑材料或制品在单体燃烧试验（SBI）中的对火反应性能的方法。

2.编制依据2.1《GB/T 20284—2006》建筑材料或制品的单体燃烧试验《SBI-1型建材单体制品燃烧试验装置使用说明书》3.使用设备及设备工作条件3.1使用设备：南京上元分析仪器有限公司（原南京市江宁区方山分析仪器设备厂）生产的SBI-1型建材或制品的单体燃烧试验炉。

3.2设备工作条件（1）环境温度：（20±10）ºC（2）电源电压：AC220V±10% 50HZ（3）功率：≤3KW（4）燃料：商用丙烷气体，纯度≥95%4.检测程序4.1 检测准备4.1.1 试件的数量：同一厂家、同一规格建筑材料或制品三组。

4.1.2 试件要求：角型试样有两个翼，分别为长翼和短翼。

试样的最大厚度为200㎜.板式制品的尺寸如下：a)短翼：（495±5）㎜×（1500±5）㎜b)长翼：（1000±5）㎜×（1500±5）㎜4.1.3除非在制品说明里有规定，否则若试样厚度超过200㎜，则应将试样的非受火面切除掉以使试样厚度为200㎜.4.1.4应在长翼的受火面距试样夹角最远端的边缘、且距试样底边高度分别为（500±3）㎜和 (1000±3)㎜处，画两条水平线，以观察火焰在这两个高度边缘的横向传播情况。

所画横线的宽度值≤3㎜.5.试验步骤5.1概要将试样安装在小推车上，主燃烧器已位于集气罩下的框架内，按下列步骤依次进行试验，直至试验结束。

整个试验步骤应在2H内完成。

5.2试验操作（t）设为（0.60±0.05）m3 /s5.2.1 将排烟管道的体积流速V298。

在整个试验期间，该体积流速应控制在0.50 m3 /s -0.65 m3 /s的范围内。

5.2.2记录排烟管道中热电偶T1、T2和T3的温度以及环境温度且记录时间至少应达到300s。

附录A
校准后应出具校准证书，证书中至少应包括以下信息：
1 . 标题：“校准证书”；
2 . 实验室名称和地址；
3.进行校准的地点；
4.证书的唯一性标识（如编号）、每页及总页数的标识；
5.委托单位名称；
6.设备的名称、制造商、型号规格、编号；
7.进行校准的日期；
8.校准所依据的技术规范的标识，包括名称及代号；
9.本次校准所用测量标准的溯源性及有效期说明；
10.校准环境的描述；
11.校准结果及其测量不确定度的说明；
12.校准证书或校准报告签发人签名或等效标识；
13.校准人和核验人签名；
14.校准结果仅对该被校对象有效的声明；
15.未经校准实验室书面批准，不得部分复制校准证书
建筑材料或制品单体燃烧试验装置校准证书内页参考格式
校准结果

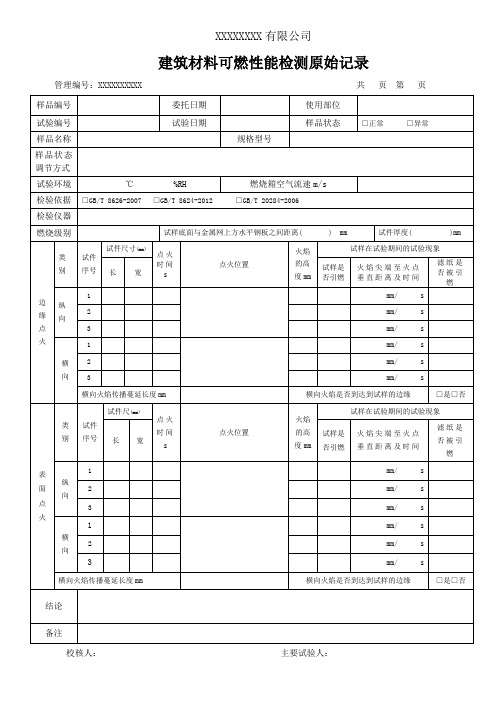

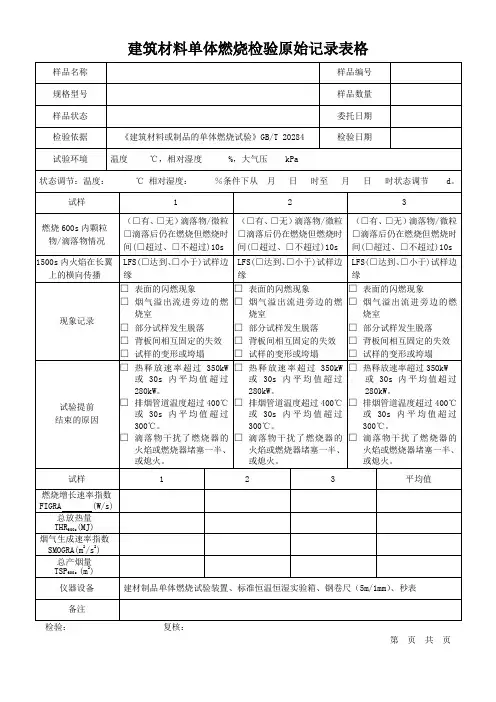

建筑材料或制品单体燃烧试验装置原始记录表参考格式建筑材料或制品单体燃烧试验装置校准原始记录表。

国家质量监督检验检疫总局已于2006年8月4日发布了由公安四川消防研究所负责起草的，全国消防标准化技术委员会第七分技术委员会归口管理的GB20286-2006《公共场所阻燃制品及组件燃烧性能要求及标识》等四项有关材料或制品燃烧性能的国家标准，即：GB 8624-2006《建筑材料及制品燃烧性能分级》、GB/T 20284-2006《建筑材料或制品的单体燃烧试验》、GB/T20285-2006《材料产烟毒性危险分级》及GB20286-2006《公共场所阻燃制品及组件燃烧性能要求及标识》。

以上标准中GB/T 20284-2006和GB/T 20285-2006将于2006.11.1实施，GB 8624-2006和GB 20286-2006将于2007.3.1实施。

GB20286-2006《公共场所阻燃制品及组件燃烧性能要求及标识》规定了公共场所用阻燃制品及组件的定义及分类、燃烧性能要求、试验方法和标识等内容。

标准覆盖的产品包括：阻燃建筑材料和装饰装修材料、阻燃纺织物、阻燃塑料和橡胶制品、阻燃泡沫塑料制品、阻燃家具及组件、阻燃电线电缆等适用于公共场所使用的各类阻燃制品及组件。

该标准适用于公安部令第39号和公安部令第61号所规定的各类公共场所对阻燃制品及组件的使用。

该标准主要有以下两个方面的强制内容：1）公共聚集场所的相关部位应采用符合本标准规定的燃烧性能技术要求的各类阻燃制品。

2）公共聚集场所采用的阻燃制品必须使用本标准规定的防火安全标识；该强制性国家标准对推动阻燃制品在公共场所的应用、遏制公共场所的重大恶性火灾事故将起到重要的作用。

GB 8624-2006《建筑材料及制品燃烧性能分级》是我国评价建筑材料防火安全性能的基础标准，现行版本为1997版。

新修订的分级标准参照采用欧洲分级体系EN13501-1:2002制定，除在其A2、B、C级中增加了材料产烟毒性附加分级外，其他部分都完全同欧盟标准一致。

该分级标准对现行标准进行了全面修订，无论是体系还是试验方法都有很大的不同。

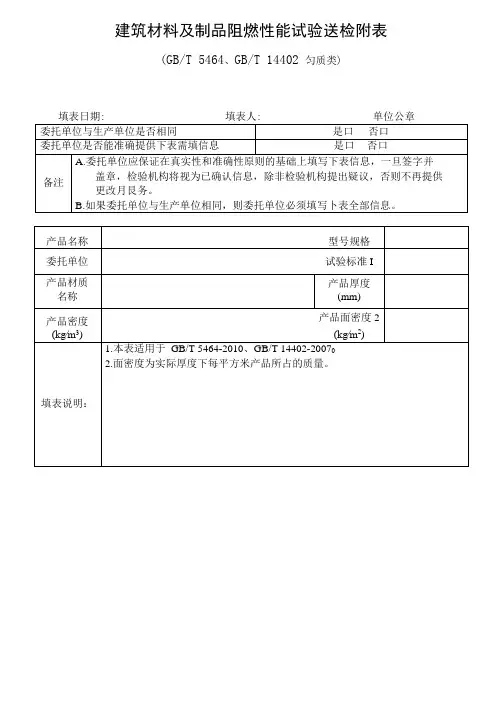

建筑材料及制品阻燃性能试验送检附表(GB/T 5464、GB/T 14402 匀质类)填表日期: 填表人: 单位公章建筑材料及制品阻燃性能试验送检附表(0)(GB/T 5464、GB/T 14402 非匀质类)注：A.委托单位应保证在真实性和准确性原则的基础上填写下表信息，一旦签字并盖章，检验机构将视为已确认信息，除非检验机构提出疑议，否则不再提供更改服务。

B.委托单位必须填写下表全部信息，否则检验机构无法受理相关业务。

填表日期: 填表人: 单位公章建筑材料及制品阻燃性能试验送检附表（0）填表日期: 填表人: 单位公章(0)实际安装方式5□□□□□Γ2.3.填表说明:4.5.6. 板为自立无需支撑，距其他墙体(板体等)至少80mm以上；板(如需基材，则包含该基材)后有通风间隙；板紧贴于安装背板；单板尺寸不能满足1.5mX 1.0m,需拼接6；产品为含有空气槽的多层制品。

本表适用于GB/T 20284-2006、GB/T 11785-2005、GB/T 8626-2007 和GB/T 16172-2007 o面密度为实际厚度下每平方米所占的质量。

如果在产品实际应用中，产品单独无法使用，需配合安装于某类基材表面来使用，则需填基材名称，并提供试验所需的基材。

如果产品与基材固定方式为“粘结固定”，需提供试验所需的粘结剂。

如果在产品实际应用中，有特定的安装方式，需填写该安装方式。

不填写的，一律视为“产品(含基材)紧贴于背板的安装方式”。

需拼接的产品，如水平拼接，则接缝最小距离为0.5m,如垂直拼接，则接缝最小距离为0.2m。

建筑材料及制品阻燃性能试验送检附表(如申请的试验标准涉及到GB/T 20284-2006需填写以下内容)建筑材料及制品阻燃性能试验送检附表填表日期: 填表人: 单位公章(GB/T 27904› GB 17927.1 和 GB 20286 附录 A 家具类)(GB/T2406.2塑料氧指数)填表日期:填表人:单位公章建筑材料及制品阻燃性能试验送检附表（0）(GB/T 2408、GB/T 5169.16塑料水平法和垂直法)填表日期: 填表人: 单位公章建筑材料及制品阻燃性能试验送检附表(0)(GB/T 5454、GB/T 5455 纺织品类)填表日期: 填表人: 单位公章（GB/T8332、GB/T 8333 泡沫塑料类）（GB8410汽车内饰材料）建筑材料及制品阻燃性能试验送检附表(0)(GB/T8924纤维增强塑料氧指数)填表日期: 填表人: 单位公章。

GLMDT-1型建材或制品单体燃烧试验仪使用说明书武汉格莱莫检测设备有限公司一、概述本试验机为专用测试仪器，测试建筑材料或制品（不包括铺地材料）在单体燃烧试验中对火的反映，以确定其本体物理性能的试验装置。

本试验机严格满足国标中对测试条件的要求，严格测试规程（方法），采用大量专业、精密测量元件参与系统测试参数的评定。

通过试验机测试后可以确定样品燃烧性能（等级），包含量化（定性）测试参数：样品燃烧热释放率、是否发生火焰横向传播、计算样品总产烟量（产烟性能）、样品燃烧是否有滴落物和颗粒物产生。

本试验机具备多重测试功能，以高优性价比为质检部门及企业提供最完美的检测手段·本技术资料不能作为向本公司提出任何要求的依据。

·本技术资料的解释权在本公司。

·本公司保留在满足客户要求的基础上变更设计的权利（不低于约定参数要求）。

二、依据标准GB/T20284-2006《建筑材料或制品的单体燃烧试验》三、型号说明DT-1型建材及制品单体燃烧试验装置四、系统测试项目：序号测试项目1材料（制品）燃烧热释放率2材料（制品）总产烟量3材料（制品）火焰横向传播（速率）4材料（制品）滴落物、颗粒物五、主要技术参数1、系统温度测量范围：0～400℃；测量精度：≤±0.5℃；2、系统压差测量范围：0～120Pa（MAX）；测量精度：≤±2Pa；3、排烟流量测量范围：0.25m³/s～0.8m³/s（MAX）；测量精度：≤±1.5%；4、燃气质量流量计测量范围：0g/s～3.5g/s；测量精度：≤±1%；5、氧气分析（顺磁型）范围：16%～21%，响应时间<12s，30min内噪声漂移不超过100×10-6，数据采集输出的分辨率100×10-6；6、二氧化碳（IR型）测量浓度范围：0%～10%，线性度为大于满量程的1%，数据采集输出的分辨率100×10-6；7、探测器色度标准精确度±5%，输出线性度（透过率）<3%，绝对透过率<1%；8、光密度测量：测量范围0%～99.9%；测量精度：不超过滤光片示值的±5%或±0.01；9、空气相对湿度测量：测量范围：20%～80，精度：≤±5%；10、燃料：商用丙烷气体，纯度≥95％（由用户提供）；11、电源：AC380V，5KW；12、设备占地尺寸（燃烧室及排烟管道外形尺寸）：6100mm×5500mm×4600mm(长×宽×高)；13、燃烧室外形尺寸：3200mm×3200mm×2500mm（长×宽×高）；六、系统构成及功能特点介绍：装置组成简介：DT-1建材及制品单体燃烧试验装置包括：控制系统、燃烧室、试件安装小车、燃烧器、烟道及排烟系统、分析及测量系统、除尘装置组成，如图所示。
