电学实验例题解析

电学实验一：测电源电动势及内阻根本原理：U =E −Ir 内外接：大内小外（R x >√R A R V ） 1、 伏安法2、安安法3、安阻法4、伏伏法5、伏阻法 s后面接有例题伏安法：例题11、在“用电流表和电压表测电池的电动势和内电阻”的实验中，提供的器材有：A．干电池一节B．电流表（量程0．6A）C．电压表（量程0～3V）D．电键S和若干导线E．滑动变阻器R（最大阻值20Ω，允许最大电流2A）①为使测量尽可能精确，请根据原理图甲用笔画线代替导线将如图乙所示的实物图连成实验电路（已连接了部分线）。

②完成下列实验步骤中所缺的内容：A．按实验要求连接好电路，使滑动变阻器以阻值接入电路中（选填“最大”或“最小”）。

B．闭合电键，移动滑动变阻器的滑片，使电压表和电流表的指针有明显偏转，读取电压表和电流表的示数。

C．继续移动，并再次读取电压表和电流表的示数。

用同样方法测量多组数据。

D．断开电键，整理好器材，进行实验数据处理。

③将实验测得的数据标在如图丙所示的坐标图中，作出U—I图线，由此求得待测电池的电动势E= V，内电阻r= Ω。

（结果保留三位有效数字）【百强校】2016-2017学年湖南衡阳八中高二理实验上月考四物理卷伏安法：例题22、如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R0保护电阻，通过改变滑动变阻器，得到几组电表的实验数据：请完成下列问题（1）本实验系统误差主要因素是；（2）用作图法在坐标系内作出U-I图线；（3）利用图线，测得电动势E= V，内阻r= Ω。

（4）电动势测量值真实值，内阻测量值真实值（选填“大于、小于或等于”）；伏安法：例题33、某实验小组正在测定一节新型电池的电动势（约为3V）和内阻，现要选取一个定值电阻R0当做保护电阻。

（1）首先为了准确测量定值电阻R0阻值，在操作台上准备了如下实验器材：A．电压表V（量程3V，电阻约为4kΩ）B．电流表A1（量程1A，内阻约0．5Ω）C．电流表A2（量程3A，内阻约0．5Ω）D．定值电阻R0（阻值约为3Ω）E．滑动变阻器R（0-10Ω）F．开关s一个，导线若干根据上述器材，在测量R0阻值时应选择________（填序号）为电流表，其实验电路图应选择以下哪种接法________（填字母a或b），经测量定值电阻R0阻值为2．8Ω。

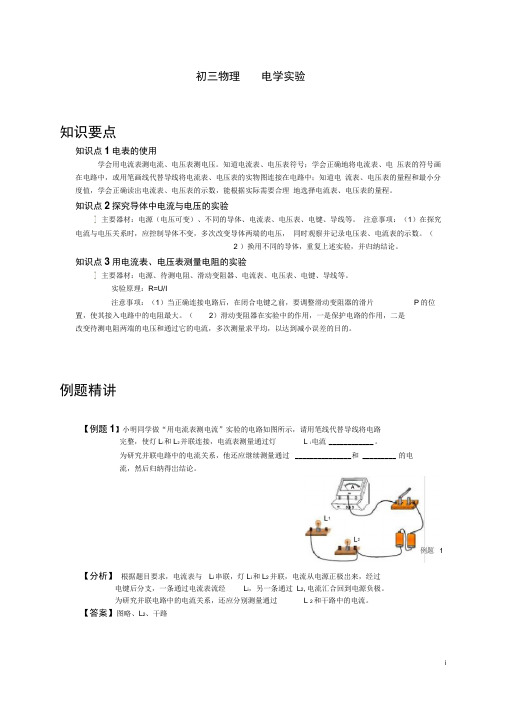

初三物理电学实验知识要点知识点1电表的使用学会用电流表测电流、电压表测电压。

知道电流表、电压表符号；学会正确地将电流表、电压表的符号画在电路中，或用笔画线代替导线将电流表、电压表的实物图连接在电路中；知道电流表、电压表的量程和最小分度值，学会正确读出电流表、电压表的示数，能根据实际需要合理地选择电流表、电压表的量程。

知识点2探究导体中电流与电压的实验] 主要器材：电源（电压可变）、不同的导体、电流表、电压表、电键、导线等。

注意事项：（1）在探究电流与电压关系时，应控制导体不变，多次改变导体两端的电压，同时观察并记录电压表、电流表的示数。

（2 ）换用不同的导体，重复上述实验，并归纳结论。

知识点3用电流表、电压表测量电阻的实验] 主要器材：电源、待测电阻、滑动变阻器、电流表、电压表、电键、导线等。

实验原理：R=U/I注意事项：（1）当正确连接电路后，在闭合电键之前，要调整滑动变阻器的滑片P的位置，使其接入电路中的电阻最大。

（2）滑动变阻器在实验中的作用，一是保护电路的作用，二是改变待测电阻两端的电压和通过它的电流，多次测量求平均，以达到减小误差的目的。

例题精讲【例题1】小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路完整，使灯L i和L2并联连接，电流表测量通过灯L i电流____________ 。

为研究并联电路中的电流关系，他还应继续测量通过_______________ 和 _________ 的电流，然后归纳得岀结论。

【分析】根据题目要求，电流表与L i串联，灯L i和L2并联，电流从电源正极岀来，经过电键后分支，一条通过电流表流经L i，另一条通过L2,电流汇合回到电源负极。

为研究并联电路中的电流关系，还应分别测量通过L 2和干路中的电流。

【答案】图略、L2、干路【例题 2】小李同学做 初步探究电流与电压关系 ”的实验，实验研究过程如图所示。

请仔 细观察图中的操作和现象，然后归纳得岀初步结论。

图10-5教师：______ 学生：______ 时间:_____年_____月____日____段例1、 用伏安法测量一个定值电阻的器材规格如下： 待测电阻R x 〔约100 Ω〕;直流电流表〔量程0~10 mA 、内阻50 Ω〕; 直流电压表〔量程0~3 V 、内阻5 kΩ〕; 直流电源〔输出电压4 V 、内阻不计〕； 滑动变阻器〔0~15 Ω、允许最大电流1 A 〕； 开关1个,导线若干.根据器材的规格和实验要求画出实验电路图.[审题]本题只需要判断测量电路、控制电路的接法,各仪器的量程和电阻都已经给出,只需计算两种接法哪种合适.[解析]用伏安法测量电阻有两种连接方式,即电流表的内接法和外接法,由于R x ＜vAR R ,故电流表应采用外接法.在控制电路中,若采用变阻器的限流接法,当滑动变阻器阻值调至最大,通过负载的电流最小,I min =xARR R E++=24 mA＞10 mA,此时电流仍超过电流表的量程,故滑动变阻器必须采用分压接法.如图10-5所示. [总结]任一种控制电路必须能保证电路的安全,这是电学实验的首要原则 ,限流接法虽然简洁方便,但必须要能够控制电路不超过电流的额定值,同时,能够保证可获取一定的电压、电流X 围,该题中,即便控制电流最小值不超过电流表的量程,因滑动变阻器全阻值相对电路其它电阻过小,电流、电压变化X 围太小,仍不能用限流接法. 例2、 在某校开展的科技活动中,为了要测出一个未知电阻的阻值R x ,现有如下器材：读数不许的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线.⑴画出实验电路图,并在图上标出你所选用器材的代码. ⑵写出主要的实验操作步骤.[解本测量仪器是电压表和电流表,当惟独一个电表〔或者给定的电表不能满足要求时〕,可以用标析] ⑵ 验电路如右图所示.⑵①将S 2与R x 相接,记下电流表指针所指位置.②将S 2与R 1相接,保持R 2不变,调节R 1的阻值,使电流表的指针指在原位置上,记下R 1的值,则R x ＝R 1.例3、用以下器材测量一待测电阻R x 的阻值〔900～1000Ω〕： 电源E ,具有一定内阻,电动势约为9.0V ； 电压表V 1,量程为1.5V ,内阻r 1＝750Ω； 电压表V 2,量程为5V ,内阻r 2＝2500Ω；课 题电学实验经典题型分析滑动变阻器R ,最大阻值约为100Ω； 单刀单掷开关K ,导线若干.测量中要求电压表的读数不小于其量程的1/3,试画出测量电阻R x 的一种实验电路原理图. [解析]如图所示例4用以下器材测量一待测电阻的阻值.器材〔代号〕与规格如下： 电流表A 1〔量程250mA ,内阻r 1为5Ω>；标准电流表A 2〔量程300mA ,内阻r 2约为5Ω〕； 待测电阻R 1〔阻值约为100Ω〕；滑动变阻器R 2〔最大阻值10Ω〕； 电源E 〔电动势约为10V ,内阻r 约为1Ω〕；单刀单掷开关S ,导线若干.⑴要求方法简捷,并能测多组数据,画出实验电路原理图,并标明每一个器材的代号. ⑵需要直接测量的物理量是_______,用测的量表示待测电阻R 1的计算公式是R 1＝________.[解析] ⑴实验电路图如图所示.⑵两电流表A 1、 A 2的读数为I 1、I 2和电流表A 1的内阻为r 1,待测电阻R 1的阻值的计算公式是：11211r I I I R -= 例5有一电阻R x ,其阻值在100～200Ω之间,额定功率为0.25W .要用伏安法较准确地测量它的阻值,实验器材有： 安培表A 1,量程为50mA ,R A 1=100Ω安培表A 2,量程为1A ,R A 2=20Ω电压表V 1,量程为5V ,R V 1=10kΩ电压表V 2,量程为15V , R V 2=30kΩ变阻器R 1,变阻X 围0～20Ω ,2A 变阻器R 2,变阻X 围0～1000Ω,1A 9V 电源,电键,导线.⑴实验中应选用的电流表、电压表、变阻器分别是：. ⑵画出所用实验电路图.[解析]⑴允许通过电阻中电流可能的最大值由：R I P 2=得,mA I mA I 503521==.因为电阻可能为200Ω,所以通过被测电阻的电流的最大值可能是35mA ,应用电流表的示数来控制通过电阻的电流,因此,电流表应选A 1.又因为RU P 2=,所以V U VU 1.7521==.因为电阻可能为100Ω,所以允许加在电阻两端的电压的最大值可能是5V ,应用电压表的示数来控制加在电阻两端的电压,因此电压表应选V 1.因为R 1＜R 2,且2A ＞35mA , 所以应选变阻器R 1.因为R 1＜R x 所以滑动变阻器连接方式应选用分压电路.因为xR <VAR R , 所以应选用外接电路.⑵实验所用电路如图所示例6〔从下表中选取出适当的实验器材,设计一电路来测量电流表A 1的内阻r 1,画在下面的方框中,要求方法简捷,有尽可能高的精确度,并能测出多组数据.器材<代号> 规格 电流表〔A 1〕 量程10mA,内阻r 1待测〔约40Ω〕 电流表〔A 2〕 量程500μA,内阻r 2=750Ω 电压表〔V〕 量程10V,内阻r 3=10kΩ 电阻〔R 1〕 阻值约100Ω,作保护电阻用 滑动变阻器〔R 2〕 总阻值约50Ω 电池〔E〕 电动势1.5V,内阻很小 电键〔S〕 导线若干[解析]要测量电流表A 1的内阻,按常规思想应用伏安法,将电压表并联在待测电流表两端,但根据本题所提供的仪器,我们可以首先肯定,在本实验中不可能用到电压表,因为电源的电动势惟独 1.5V,而电压表的量程为10V,最多不到满偏的1/6,用它来读数误差太大,因此该实验能用到的电表只可能用两块电流表.两块电流表有可能串联,也有可能并联,但题目中电流表A 2的内阻r 2已知,因此将两电流表并联,根据并联规律I 1r 1=I 2r 2可求出电流表A 1的内阻r 1=122IrI .加在电流表两端的电压最大值U m =I m r 2=0.375V,而滑动变阻的最大阻值惟独50Ω,如果将滑动变阻器接成限流,会超过电流表的量程,将它们烧坏.如果仅仅将滑动变阻器接成份压,滑动变阻器可调节的X 围很小,惟独全长的1/4,这样测量的次数比较少.故应将定值电阻R 1接在干路上用作限流,电路图如图所示. 例7 〔20##全国Ⅰ、Ⅲ〕现要测量某一电压表 的内阻.给定的器材有：待测电压表 〔量程2V,内阻约4k Ω〕,电流表 〔量程1.2mA,内阻约500Ω〕；直流电源E 〔电动势约2.4V,内阻不计〕；固定电阻3个：R 1=4000Ω,R 2=10000Ω,R 3=15000Ω；电键S 与导线若干.要求测量时两电表指针偏转均超过其量程的一半.⑴试从3个固定电阻中选用1个,与其它器材一起组成测量电路,并画出测量电路的原理图.〔要求电路中各器材用题中给定的符号标出.〕⑵电路接通后,若电压表读数为U ,电流表读数为I ,则电压表内阻R V =_________. [解析]⑴实验电路如图所示,若选用电阻R 1,则并联电阻并R ＝2000Ω,电压表读数U ＝mAR Er并+·R 并＝50020004.2+×2000＝1.92＞1V ,电流表读数I ＝mA＋rR E 并＝50020004.2+＝0.00096A ＝0.96mA ＞0.6mA,R 1符合要求,同理可得R 2、R 3不符合要求,故选R 1.⑵电路接通后,通过R 1的电流I 1＝1R U ,则通过电压表的电流为I 2＝I －I 1＝I －1R U ,所以电压表的内阻R V ＝2IU＝11RUR I U－ [备考提示]本题涉与实验器材选取和电路设计等,对考生的分析综合能力提出了较高要求,解答此类试题必须根据测量要求和所提供的器材,由仪表的选择原则和基本规律为分析的入手点.V V mA R 1 SEVmA[变式题]例8〔20##全国Ⅱ〕现要测定一个额定电压4V 、额定功率1.6W 的小灯泡〔图中用错误!表示〕的伏安特性曲线.要求所测电压X 围为0.1V ～4V .现有器材：直流电源E 〔电动势 4.5V ,内阻不计〕,电压表 〔量程4.5V ,内阻约为4×104Ω〕,电流表 〔量程250mA,内阻约为2Ω〕,电流表 〔量程500mA,内阻约为1Ω〕,滑动变阻器R 〔最大阻值约为30Ω〕,电键S,导线若干.如果既要满足测量要求,又要测量误差较小,应该选用的电流表是,下面两个电路应该选用的是.[解析]在测量小灯泡的伏安曲线时,由于题目要求电压X 围为0.1V ～4V ,因此滑动变阻器采用分压式接法.根据估算通过小灯泡的额定电流为I =0.4A,因此电流表应该选用 .在伏安法测量过程中,由于 临界电阻Ω==200V A R R R 大于小灯泡电阻,因此应该选择电流表外接法即选择甲电路进行测量.例9、用右图所示的电路,测定一节干电池的电动势和内阻.电池的内阻较小,为了防止在调节滑动变阻器时造成短路,电路中用一个定值电阻R 0起保护作用.除电池、开关和导线外,可供使用的实验器材还有： （a ） 电流表〔量程0.6A 、3A 〕； （b ） 电压表〔量程3V 、15V 〕（c ） 定值电阻〔阻值1Ω、额定功率5W 〕 （d ） 定值电阻〔阻值10Ω,额定功率10W 〕（e ） 滑动变阻器〔阴值X 围0--10Ω、额定电流2A 〕 （f ） 滑动变阻器〔阻值X 围0-100Ω、额定电流1A 〕那末〔1〕要正确完成实验,电压表的量程应选择V,电流表的量程应选择A ； R 0应选择Ω的定值电阻,R 应选择阻值X 围是Ω的滑动变阻器.（2）引起该实验系统误差的主要原因是.[解析]〔1〕3,0.6,1,0～10.〔2〕由于电压表的分流作用造成电流表读数总是比电池实际输出电流小.由于电源是一节干电池〔1.5V 〕,所选量程为3V 的电压表；估算电流时,考虑到干电池的内阻普通几Ω摆布,加之保护电阻,最大电流在0.5A 摆布,所以选量程为0.6A 的电流表；由于电池内阻很小,所以保护电阻不宜太大,否则会使得电流表、电压表取值X 围小,造成的误差大；滑动变阻器的最大阻值普通比电池内阻大几倍就好了,取0～10Ω能很好地控制电路中的电流和电压,若取0～100Ω会浮现开始几乎不变最后蓦地变化的现象.关于系统误差普通由测量工具和所造成测量方法造成的,普通具有倾向性,总是偏大或者偏小.本实验中由于电压表的分流作用造成电流表读数总是比测量值小,造成E 测<E 真,r 测<r 真. 例10、某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材： A ．待测干电池 B ．电流表G 〔0~3mA,内电阻r 1=20Ω〕 C ．电流表A 〔0~0.6A,内电阻r 2=0.20〕D ．滑动变阻器甲〔最大阻值10Ω〕 E ．滑动变阻器乙〔最大阻值100Ω〕 F ．定值电阻R 1=100Ω G ．定值电阻R 2=500Ω H ．定值电阻R 3=1.5k Ω 开关、导线.由于没有电压表,为此他设计了如图所示的电路完成为了实验要求的测量.①为了方便并能较准确测量,滑动变阻器应选,定值电阻应选用.〔填写定值电阻前的序号〕V A 2 A 1 A 2②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′.则可知此电源的内电阻测量值为r =,电动势测量值为E=.[解析] 干电池的电动势和内阻的测量,普通需要电流表和电压表.由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到1.5V,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+-- [例11]某同学通过查找资料自己动手制作了一个电池.该同学想测量一下这个电池的电动势E 和内电阻r ,但是从实验室只借到一个开关、一个电阻箱〔最大阻值为9.999Ω,科当标准电阻用〕 一只电流表〔量程RI =0.6A,内阻0.1gr =Ω〕和若干导线.①请根据测定电动势E 内电阻r 的要求,设计图4中器件的连接方式,画线把它们连接起来. ②接通开关,逐次改变电阻箱的阻值R , 读处与R 对应的电流表的示数I,并作记录 当电阻箱的阻值 2.6R =Ω时,其对应的电流表的示数如图5所示.处理实验数据时.首先计算出每一个电流值I 的倒数1I ;再制作R-1I 坐标图,如图6所示,图中已标注出了〔1,R I〕的几个与测量对应的坐标点,请你将与图5实验数据对应的坐标点也标注在图6中上. ③在图6上把描绘出的坐标点练成图线. ④根据图6描绘出的图线可得出这个 电池的电动势E=V,内电阻r =Ω解析：根据闭合电路欧姆定律,测量电源的电动势和内电阻,需要得到电源的路端电压和通过电源的电流,在本实验中没有电压表,但是可以用电阻箱和电流表串联充当电压表,测量电源的路端电压,通过电流表的电流也是通过电源的电流,所以只需要将电流表和电阻箱串联接在电源两端即可.实物图的连接如答图4所示.由闭合电路欧姆定律有：E =I〔R+r+r g 〕,解得：)(1g r r IE R +-⋅=,根据R-1/I 图线可知：电源的电动势等于图线的斜率,内阻为纵轴负方向的截距减去电流表的内阻.答案：① 见答图4 ②见答图6 ③见答图6 ④1.5〔1.46~1.54〕；0.3〔0.25~0.35〕 [例12]某同学为了较精确的测量一阻值约为20Ω的电阻R x 的阻值.①在以下备选器材中电流表应选__________,电压表应选_______,变阻器应选_________.〔只填写器材对应的字母代号〕 电源E 〔电动势3 V 、内阻可忽稍不计〕 电流表A 1〔量程50 mA,内阻约12Ω〕 电流表A 2〔量程3 A,内阻约0.12 Ω〕电压表V 1〔量程3 V,内阻约3 kΩ〕 电压表V 2〔量程15 V,内阻约15 kΩ〕滑动变阻器R 1〔0～10Ω,允许最大电流2.0 A 〕滑动变阻器R 2〔0～1000 Ω,允许最大电流0.5 A 〕 定值电阻R 〔30Ω,允许最大电流1.0A 〕 开关与导线若干②请在方框中画出实验电路图〔要求直接测量量的变化X 围尽可能大一些,所选器材用对应符号标出〕. ③若某次测量中,电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式为Rx ＝________________. [解析]测量电阻的阻值普通利用伏安法,电压表显然应选量程为 3 V 的V 1；根据欧姆定律容易求得电路中的最大电流150xEI mA R==,显然超过了电流表A 1 50 mA 的量程,但电流表A 2的量程又太大,故我们可以将定值电阻R 〔30Ω〕与待测电阻R x 相串联,此时电路中的最大电流60xEI mA R R==+,利用电流表A 1测量电流即可.由于要求直接测量量的变化X 围尽可能大一些,故只能采用分压电路,且滑动变阻器使用电阻较小的R 1.最后我们确定电流表的解法：由于此时电路的临界电阻0123190AxVR R R k R R ==⨯=Ω>+,则应该利用电流表的外接法.由此得到实验电路图如图所示,当电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式x UR R I=-.[例13]现有器材：量程为10.0mA 、内阻约30Ω-40Ω的电流表一个,定值电阻R 1=150Ω,定值电阻R 2=100Ω,单刀单掷开关K,导线若干.要求利用这些器材测量一干电池〔电动势约1.5V〕的电动势. 〔1〕按要求在实物图上连线.〔2〕用已知量和直接测得量表示的待测电动势的表达式为E =,式中各直接测得量的意义是： .[解析]根据提供的器材,可任取一个定值电阻与电流表、干电池、开关接成一个串联电路,用欧姆定律建立方程组进行测量.但在本题中,电流表量程为10.0mA,干电池的电动势约为1.5V,如果把定值电阻R 1与电流表、干电池、开关接成一个串联电路,则回路中总电阻约为180Ω,回路中电流约为 1.5V /180Ω=8.3mA,而如果把定值电阻R 2与电流表、干电池、开关接成一个串联电路,,则回路中总电阻约为130Ω,回路中电流约为 1.5V /130Ω=11.5mA,显然,该电流已超过电流表的量程.考虑到实验的可行性,此时用定值电阻R 2与R 1串联即可,故有如下解答： 〔1〕连图：左图只用R 1接入电路；右图用R 1和R 2串联接入电路.<连线如图> 〔2〕设I 1是外电阻为R 1时的电流,I 2是外电阻为R 1和R 2串联时的电流,则有11AE I R R r =++,212AEI R R R r=+++ 解之,可解得干电池电动势为：12212I IE R I I =-.[例14]某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材： A ．待测干电池 B ．电流表G 〔0~3mA,内电阻r 1=20Ω〕 C ．电流表A 〔0~0.6A,内电阻r 2=0.20〕D ．滑动变阻器甲〔最大阻值10Ω〕 E ．滑动变阻器乙〔最大阻值100Ω〕 F ．定值电阻R 1=100ΩA R 滑GG ．定值电阻R 2=500Ω H ．定值电阻R 3=1.5k Ω 开关、导线.由于没有电压表,为此他设计了如图所示的电路完成为了实验要求的测量.①为了方便并能较准确测量,滑动变阻器应选,定值电阻应选用.〔填写定值电阻前的序号〕②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′.则可知此电源的内电阻测量值为r =,电动势测量值为E=.[解析] 干电池的电动势和内阻的测量,普通需要电流表和电压表.由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到 1.5V,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+--. [例15]小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据〔I和U 分别表示小灯泡上的电流和电压〕：〔1〕在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器〔变化X 围0-10Ω〕、电源、小灯泡、电键、导线若干.〔2〕在右图中画出小灯泡的U-I 曲线.〔3〕某电池的电动势是1.5V,内阻是2.0Ω.将本题中的灯泡接在该电池两端,小灯泡的实际功率是多少？[解析]〔1〕为了作出小灯泡的U-I 曲线,必须采用分压的方法；而因为小灯泡的电阻比较小,故采用电流表的外接法,实验电路图见下图.〔2〕小灯泡的U-I 曲线首先用描点法作出各个点,利用圆滑的曲线连接即可得到下图.〔3〕作出Ir E U -=图线,可得小灯泡工作电流为0.35安,工作电压为0.80伏,因此小灯泡实际功率为==UI P 0.28瓦. [例16]在在测定金属的电阻率的实验中,用螺旋测微器测量金属丝直径时的刻度位置如图所示,用米尺测量金属丝的长度l =0. 810 m ．金属丝的电阻大约为4Ω,先用伏安法测出金属丝的电阻,然后根据电阻定律计算出该金属材料的电阻率． <1>从图中读出金属丝的直径为mm .<2>在用伏安法测定金属丝的电阻时,除被测电阻丝外,还有如下供选择的实验器材： A．直流电源：电动势约4.5 V,内阻很小； B.电流表A 1：量程0～0.6 A,内阻0. 125Ω; C．电流表A 2：量程0～3. 0 A,内阻0. 025Ω; D．电压表V ：量程0～3 V,内阻3 k Ω; E.滑动变阻器R 1：最大阻值10Ω； F.滑动变阻器R 2：最大阻值50Ω; G．开关、导线等．在可供选择的器材中,应该选用的电流表是,应该选用的滑动变阻器是.<3>根据所选的器材,在如图所示的方框中画出实验电路图． <4>若根据伏安法测出电阻丝的电阻为R x =4. 1Ω,则这种金属材料的电阻率为Ω·m.〔保留二位有效数字〕[解析]<1>从螺旋测微器主尺读出0.5 mm ,再从游尺读出mm 01.0502.2⨯,故金属丝的直径为0.522mm .< 2>电路中的最大电流A REI x75.0==,显然超过了电流表A 1 0.6 A 的量程,但电流表A 2的量程又太大,故电流表应该选用A 1,由于滑动变阻器R 1最大阻值为10Ω,比被测电阻丝的电阻大,且容易调整,所以采用限流电路即可. 由于此时电路的临界电阻Ω>Ω≈=4200VAR R R ,故电流表采用外解法.<3〕实验电路如图所示<4>利用电阻定律S l R ρ=,则==lRSρ 1.1×10-6Ω·m. [例17]在测定一节干电池的电动势和内电阻的实验中,备有下列器材：A．待测的干电池〔电动势约为1.5V,内电阻小于1.0Ω> B．电流表G〔满偏电流3mA,内阻Rg=10Ω> C．电流表A<0～0.6A,内阻0.1Ω>D．滑动变阻器R 1<0～20Ω,10 A>E.滑动变阻器R 2<0～200Ω,l A> F．定值电阻R 0 <990Ω>G．开关和导线若干<1>某同学发现上述器材中虽然没有电压表,但给出了两个电流表,于是他设计了如图所示中甲的〔a>、<b>两个参考实验电路,其中合理的是图所示的电路；在该电路中,为了操作方便且能准确地进行测量,滑动变阻器应选〔填写器材前的字母代号〕．<2>图乙为该同学根据〔1>中选出的合理的实验电路利用测出的数据绘出的I 1—I 2图线〔I 1为电流表G 的示数,I 2为电流表A 的示数〕,则由图线可以得被测电池的电动势E=V,内阻r=Ω. [解析]本题中测定干电池的电动势和内电阻需要用电压表和电流表,由于题中只给了两个电流表,故可以通过改装来实现.因为定值电阻R 0=990Ω,则电流表G 与之串联较好,所以合理的是b 图所示的电路,滑动变阻应选D ； 根据全电路欧姆定律容易得到 12()gE I R R I r =++,即120ggr EI I R R R R=-+++ 由I 1—I 2图线可以看出,图线与纵轴的交点为1.48mA ,即01.48gEmA R R=+,故电动势E=1.48V ；又因为图线的斜率121.48 1.250.770.3I k I ∆-===∆,即010000.77gr R R =+,故0.77r =Ω.[例18]如图10-3所示,滑动变阻器电阻最大值为R ,负载电阻R 1=R ,电源电动势为E ,内阻不计.〔1〕当K 断开,滑动头c 挪移时,R 1两端的电压X 围是多少？ 〔2〕当K 闭合,滑动头c 挪移时,R 1两端的电压X 围是多少？ 〔3〕设R 的长度ab =L ,R 上单位长度的电阻各处相同,a 、c 间 长度为x ,当K 接通后,加在R 1上的电压U 1与x 的关系如何？[审题]电键断开或者闭合导致电路浮现两种截然不同的控制电路：限流和分压,把握限流和分压电路的原理是关键[解析]〔1〕若K 断开,则该控制电路为滑动变阻器的限流接法,故2E≤U 1≤E〔2〕若K 闭合,则该控制电路为滑动变阻器的分压接法,故0≤U 1≤E〔3〕U 1=I R 并,R 并=R LR x RLR x +⋅,I =L R x L R E )(-+并 得：U 1=Lx x L ELx +-22[总结]该题考察两种控制电路的原理即两者获取的控制电压X 围不同[例19]用伏安法测量某一电阻R x 阻值,现有实验器材如下：待测电阻R x 〔阻值约5 Ω,额定功率为1 W〕；电流表A 1〔量程0~0.6 A,内阻0.2 Ω〕;电流表A 2〔量程0~3 A,内阻0.05 Ω〕;电压表V 1〔量程0~3 V,内阻3 k Ω〕;电压表V 2〔量程0~15 V,内阻15 kΩ〕;滑动变阻器R 0〔0~50 Ω〕,蓄电池〔电动势为6 V〕、开关、导线.为了较准确测量R x 阻值,电压表、电流表应选________,并画出实验电路图. [审题]该题要求选择实验仪器、测量电路与控制电路,因为滑动变阻器的全阻值大于被测电阻R x ,故首先考虑滑动变阻器的限流接法[解析]由待测电阻R x 额定功率和阻值的大约值,可以计算待测电阻R x 的额定电压、额定电流的值约为U =51⨯≈PR V ≈2.2 V,I =5/1/≈R P A=0.45 A.则电流表应选A 1,电压表应选V 1. 又因30002.0⨯=⨯VAR R =24.5 Ω＞R x ,则电流表必须外接.因为滑动变阻器的全阻值大于被测电阻R x ,故首先考虑滑动变阻器的限流接法,若用限流接法,则被测电阻R x 上的最小电流为I min =5056+=+R E E x=0.11 A ＜I 额,因该实验没有对电流、电压的调节X 围未作特殊要求,故用限流电路.电路如图10-4所示.[总结]滑动变阻器全阻值相对待测电阻较大,用分压接法不便于调节,故限流接法是首选,只要能保证安全且有一定的调节X 围即可.[例20]用伏安法测量一个定值电阻的器材规格如下：待测电阻R x 〔约100 Ω〕;直流电流表〔量程0~10 mA 、内阻50 Ω〕;直流电压表〔量程0~3 V 、内阻5 kΩ〕;直流电源〔输出电压4 V 、内阻不计〕；滑动变阻器〔0~15 Ω、允许最大电流1 A 〕；开关1个,导线若干.根据器材的规格和实验要求画出实验电路图. [审题]本题只需要判断测量电路、控制电路的接法,各仪器的量程和电阻都已经给出,只需计算两种接法哪种合适.[解析]用伏安法测量电阻有两种连接方式,即电流表的内接法和外接法,由于R x ＜vA R R ,故电流表应采用外接法.在控制电路中,若采用变阻器的限流接法,当滑动变阻器阻值调至最大,通过负载的电流最图10-4小,I min =xARR R E++=24 mA＞10 mA,此时电流仍超过电流表的量程,故滑动变阻器必须采用分压接法.如图10-5所示.[总结]任一种控制电路必须能保证电路的安全,这是电学实验的首要原则 ,限流接法虽然简洁方便,但必须要能够控制电路不超过电流的额定值,同时,能够保证可获取一定的电压、电流X 围,该题中,即便控制电流最小值不超过电流表的量程,因滑动变阻器全阻值相对电路其它电阻过小,电流、电压变化X 围太小,仍不能用限流接法. [例21]图10-7为用伏安法测量一个定值电阻阻值的实验所需器材实物图,器材规格如下： 〔1〕待测电阻R x 〔约100Ω〕 〔2〕直流电源〔输出电压4V,内阻可不计〕 〔3〕直流毫安表〔量程0~10mA,内阻50Ω〕 〔4〕直流电压表〔量程0~3V,内阻5KΩ〕〔5〕滑动变阻器〔阻值X 围0~15Ω,允许最大电流1A〕 〔6〕电键一个,导线若干条根据器材的规格和实验要求,在实物图上连线.并用并用↓〞标出在闭合电键前,变阻器的滑动触点应处的正确位置.[审题]本题不要求选择仪器,只是对已有的仪器进行电路的选择合成,从一定程度上降低了难度,由已知条件,待测电阻与电压表阻值相差较多,滑动变阻器阻值相对较小.[解析]因滑动变阻器阻值小于待测电阻R x 的阻值,所以滑动变阻器应选用分压接法；待测电阻与电表相比,R x 的阻值和电压表的阻值相差较多,所以应选用安培表外接电路,实物连接如图10-8所示.滑动变阻器分压接法时,在闭合电键前,变阻器的滑动触点应置于使负载电压为零处,如图箭头所示. [总结]〔1〕设计测量电阻的电路必须考虑两个方面,首先要确定滑动变阻器是分压电路还是限流电路,再考虑是安培表外接电路还是安培表内接电路. 〔2〕连接实物图时,应该先干路,再支路.滑动变阻器分压接法是要注意电键能控制全电路电流,即断开电键后,电路中无电学仪器仍处于通电状态,电键对支路不起作用是滑动变阻器分压接法时时常浮现的错误.[例22]某电压表的内阻在20～50K Ω之间,现要测量其内阻,实验室提供下列可选用的器材:待测电压表V <量程3V >,电流表A 1<量程200μA >,电流表A 2<量程5mA >,电流表A 3<量程0.6A >,滑动变阻器R <最大阻值1kΩ>,电源E <电源电压为4V >,开关S .<1>所提供的电流表中应选用<填字母代号>.<2>为了尽量减小误差,要求多测几组数据,试在图10-9方框中画出符合要求的实验电路<其中电源和开关与连线已画出>.[审题]测量电压表的内阻,从已知条件看,需测量通过电压表的电流,因此,需估算通过电压表的最大电流来判断所用电流表的量程.同时,滑动变阻器的全阻值远小于电压表内阻,控制电路应采用分压接法.[解析]电压表的示数等于通过电压表的电流与本身内阻的乘积,估算电路中的最大电流为所以应选电流表A 1,与电压表串联在电路中.滑动变阻器的电阻远小于电压表内阻.如果用滑动变阻器连成限流电路,一则它对电路的调控作用很不明显,二则是待测电压表分得的最小电压约为图10-7图10-8 图10-9。

中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。

它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。

如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。

例题：阅读短文，并回答短文后的问题。

在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。

为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。

(1)为了完成该实验，需要的测量仪表是________ 、________ 。

(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。

是正确的（填“A”、“B”或“C”)。

(3)通过分析比较以上数据，你还发现了________ 。

答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。

如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。

例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。

电学实验讲义《测电阻的多种方法讨论》电学实验讲义《测电阻的多种方法讨论》伏安法测电阻一、滑动变阻器的分压、限流接法：1、基本电路：[来源:]２、电路的对比调节范围限流式电路分压式电路电压调节范围０→U电流调节范围０→说明：U 为电源端电压，R 为滑动变阻器最大电阻，Rx 为待测电阻阻（小灯炮）值。

3、判断方法①待测电阻Rx>R，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。

②要求负载上电压或电流变化范围大，且从零开始连续可调，(或要求测多组数据)须用分压式接法。

③采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。

[来源:Z。

xx。

]④待测电阻RxR 真测大电阻口诀：小外偏小、大内偏大（含义：内接适用于较大电阻，且测量值偏大；外接适用于较小电阻，且测量值偏小。

）-----此法适用于定性分析3、定量判断方法①当待测电阻Rx 时，视Rx 为大电阻，应选用内接法；③当Rx＝时，两种接法均可。

[例题1]图10-7 为用伏安法测量一个定值电阻阻值的实验所需器材实物图，器材规格如下：[来源:]（1）待测电阻Rx（约100Ω）（2）直流电源（输出电压4V，内阻可不计）（3）直流毫安表（量程0~10mA，内阻50Ω）（4）直流电压表（量程0~3V，内阻5KΩ）（5）滑动变阻器（阻值范围0~15Ω，允许最大电流1A）[例题2] 用伏安法测量某一电阻Rx 的阻值，现有实验器材如下：A、待测电阻Rx（阻值大约为5Ω，额定功率为1W）B、电流表A1（0~0.6A，内阻0.2Ω）C、电流表A2（0~3A，内阻0.05Ω）D、电压表V1（0~3V，内阻3KΩ）E、电压表V2（0~15V，内阻15KΩ）F、滑动变阻器R0（0~50Ω）G、蓄电池（电动势为6V）H、电键、导线为了较准确测量Rx 的阻值，保证器材的安全，以便操作方便，电压表、电流表应选择________，并画出实验电路图。

第84讲-恒定电流——电学实验一、知识提要（1）定义:电荷的定向移动形成电流.（2）电流的方向:规定正电荷定向移动的方向为电流的方向.在外电路中电流由高电势点流向低电势点，在电源的内部电流由低电势点流向高电势点（由负极流向正极）.（1）定义:导体两端的电压与通过导体中的电流的比值叫导体的电阻.（2）定义式:R=U/I，单位:Ω（3）电阻是导体本身的属性，跟导体两端的电压及通过电流无关.4.电阻定律（1）内容:在温度不变时，导体的电阻R与它的长度L成正比，与它的横截面积S成反比. （2）公式:R=ρL/S.（3）适用条件:①粗细均匀的导线;①浓度均匀的电解液.：（1）、部分电路欧姆定律：IUR=U=IR RUI=（2）、闭合电路欧姆定律：I =εR r+ε r路端电压：U = ε－I r= IR R输出功率：P出= Iε－I2r = I R2电源效率：η=PP出总＝RR＋r①（当R=r（内、外电阻相等）时最大）①（当外电阻R越大时，电源的效率越高。

当电源的输出功率最大时，η＝50%）电路串联电路(P、U与R成正比) 并联电路(P、I与R成反比)电阻关系R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+电流关系I总=I1=I2=I3I并=I1+I2+I3+电压关系U总=U1+U2+U3+ U总=U1=U2=U3=功率分配P总=P1+P2+P3+ P总=P1+P2+P3+9.闭合电路欧姆定律（1）表达式:I=E/（R+r）（2）总电流I和路端电压U随外电阻R的变化规律当R增大时，I变小，又据U=E-Ir知，U变大.当R增大到∞时，I=0，U=E（断路）.当R减小时，I变大，又据U=E-Ir知，U变小.当R减小到零时，I=E r ，U=0（短路）. 路端电压随电流变化关系图像U端=E-Ir.上式的函数图像是一条向下倾斜的直线.纵坐标轴上的截距等于电动势的大小;横坐标轴上的截距等于短路电流I短;图线的斜率值等于电源内阻的大小.（1）两种测量电路——内接法和外接法R x〉R V R A为大电阻用内接法R〈x R V R A为大电阻用内接法（2）滑动变阻器的两种接法——限流式和分压式若要求待测电阻的电压从0开始变化时，变阻器一定采用分压式。

(每日一练)高中物理电学实验典型例题单选题1、在“测干电池的电动势和内电阻”实验中，某同学连接好电路进行测量，得到数据如下表所示。

分析得到的数据发现不对，进一步研究表明实验电路连接错了。

你认为（）I/A 0.18 0.21 0.24 0.27 0.31 0.33A．该同学所连接的电路可能是上面电路图中的图cB．该同学所连接的电路可能是上面电路图中的图dC．为了准确完成实验目标，该同学还要继续采用图a继续实验D．为了准确完成实验目标，该同学还要继续采用图b继续实验答案：C解析：AB．图a、c、d的电路连接都满足全电路的欧姆定律E=U+Ir，随着电流的增大电压应该减小；而根据表格数据可知电压与电流为增函数，满足部分电路的欧姆定律规律U=IR，则该同学所连接的电路可能是上面电路图中的图b，故AB错误；CD．图b的电路和数据可算出阻值R1=0.600.18Ω=103Ω图a满足E=U+I(R1+r)可测出电动势和等效内阻(R1+r)的阻值，解得电源内阻，故为了准确完成实验目标，该同学还要继续采用图a 继续实验，故C正确，D错误；故选C。

2、某研究性学习小组用如图所示的电路，测定一节干电池的电动势和内阻，则引起该实验误差的主要原因是（）A．由于电压表的分流作用造成电流表读数总是比电源实际输出的电流大B．由于电流表的分压作用造成电压表读数总是比电源实际输出的电压大C．由于电压表的分流作用造成电流表读数总是比电源实际输出的电流小D．由于电流表的分压作用造成电压表读数总是比电源实际输出的电压小答案：C解析：由电路图可以看出，由于电压表分流，造成电流表读数小于电源实际输出电流，导致电源电动势和内阻测量值偏小，故ABD错误，C正确。

故选C。

3、某同学用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很大，为了准确测定该电阻的阻值，正确的做法是（）A．应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量B．应把选择开关换到“×100Ω”挡，不用再进行欧姆调零就直接测量C．应把选择开关换到“×1Ω”挡，重新进行欧姆调零后再测量D．应把选择开关换到“×1Ω”挡，不用再进行欧姆调零就直接测量答案：C解析：用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很大，说明倍率档选择的过高，则为了准确测定该电阻的阻值，应该选择“×1Ω”挡，重新进行欧姆调零后再测量。

电学实验一、内容概述1、掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差。

2、掌握滑动变阻器的两种用法。

3、理解多用电表的原理和读数方法。

二、重点知识讲解（一）电表的改装1、电流表：把表头G改装成电流表，即把表头的量程I g扩大到电流表的量程I，这时应并联一个电阻R，起分流作用。

若电流表的扩大倍数为，由并联电路的特点得：电流表的内阻：2、电压表：把表头G改装成电压表，即把表头的量程U g扩大到量程U，应串联一个电阻起分压作用。

若电压表的扩大倍数为，由串联电路的特点得：电压表的内阻为：R V=R＋R g=nR g量程：U=nU g=I g R V例1、有一块满偏电流Ig=1mA、线圈电阻Rg=1kΩ的小量程电流表；（1）把它改装成满偏电压U=10V的电压表；（2）把它改装成满偏电流I=10mA的电流表。

要求画出电路图，算出有关数据。

（二）电阻的测量1、伏安法测电阻的两种电路形式（如图所示）2、实验电路（电流表内外接法）的选择测量未知电阻的原理是R＝，由于测量所需的电表实际上是非理想的，所以在测量未知电阻两端电压U和通过的电流I时，必然存在误差，即系统误差，要在实际测量中有效地减少这种由于电表测量所引起的系统误差，必须依照以下原则：（1）若＞，一般选电流表的内接法。

如图（a）所示。

由于该电路中，电压表的读数U表示被测电阻R x与电流表A串联后的总电压，电流表的读数I表示通过本身和R x的电流，所以使用该电路所测电阻R测＝＝R x＋R A，比真实值R x大了R A，相对误差a＝（2）若＜，一般选电流表外接法。

如图（b）所示。

由于该电路中电压表的读数U表示R x两端电压，电流表的读数I表示通过R x与R V并联电路的总电流，所以使用该电流所测电阻R测＝也比真实值R x略小些，相对误差a＝.例2、某电流表的内阻在0.1Ω～0.2Ω之间，现要测量其内阻，可选用的器材如下：A．待测电流表A1（量程0.6A）；B．电压表V1（量程3V，内阻约2kΩ）C．电压表V2（量程15V，内阻约10kΩ）；D．滑动变阻器R1（最大电阻10Ω）E．定值电阻R2（阻值5Ω）F．电源E（电动势4V）G．电键S及导线若干（1）电压表应选用_____________；（2）画出实验电路图；（3）如测得电压表的读数为V，电流表的读数为I，则电流表A1内阻的表达式为：R A=______________。

第2讲电学实验与创新本部分在高考试题中每年都出现，实验原理、仪器的选择、电路的分析是高考的重点.在备考过程中要：(1)掌握基本仪器的原理和使用；(2)掌握基本的实验目的、原理和实验思想，如伏安法测电阻，电流表的内、外接法及滑动变阻器的连接方式；(3)掌握处理实验数据的基本方法，如图象法、平均值法等．涉及电源电动势和内阻的实验、电路故障分析、实物图的连接是实验命题的重点．热点题型一电表改装与多用电表的使用实验仪表图及原理图使用方法及原理考查热点练习使用多用电表及掌握内部结构①电压、电流挡：相当于电压表、电流表②欧姆挡：闭合电路欧姆定律③调零：机械调零、欧姆调零④电流方向：红表笔进，黑表笔出⑤原理：串联分压、并联分流①考读数：电压、电流、电阻挡的读数②考使用：欧姆表选挡、调零、规范操作等③考黑箱：多用电表探测黑箱内的元件④电表改装：所需电阻或改后量程的计算(2019·高考全国卷Ⅰ)某同学要将一量程为250μA 的微安表改装为量程为20mA的电流表．该同学测得微安表内阻为1200Ω，经计算后将一阻值为R 的电阻与该微安表连接，进行改装．然后利用一标准毫安表，根据图(a )所示电路对改装后的电表进行检测(虚线框内是改装后的电表)．(1)根据图(a )和题给条件，将图(b )中的实物连线．(2)当标准毫安表的示数为16.0mA 时，微安表的指针位置如图(c )所示．由此可以推测出所改装的电表量程不是预期值，而是________．(填正确答案标号)A ．18mAB ．21mAC ．25mAD ．28mA(3)产生上述问题的原因可能是________．(填正确答案标号)A ．微安表内阻测量错误，实际内阻大于1200ΩB ．微安表内阻测量错误，实际内阻小于1200ΩC ．R 值计算错误，接入的电阻偏小D ．R 值计算错误，接入的电阻偏大(4)要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R 的电阻换为一个阻值为kR 的电阻即可，其中k ＝________．[解析](1)量程为250μA 的微安表改装成量程为20mA 的电流表，量程扩大了80倍，需要将定值电阻与微安表并联，然后根据题图(a)的原理图连线．(2)当标准毫安表示数为16.0mA 时，对应的微安表读数为160μA ，说明量程扩大了100倍，因此所改装的电表量程是25mA ，选项C 正确．(3)当标准毫安表示数为16.0mA 时，对应的微安表读数应为200μA ，而实际测量时微安表读数为160μA ，实际测量时微安表读数偏小，若R 值计算无误，而微安表内阻测量错误，则说明微安表实际内阻大于1200Ω，选项A 正确，B 错误；若微安表内阻测量无误，而R 值计算错误，则并联接入的电阻的阻值偏小，R 的分流较大，导致微安表中电流较小，选项C 正确，D 错误．(4)预期目的是将量程为250μA 的微安表改装成量程为20mA 的电流表，量程扩大80倍，根据并联电路规律有I g R g ＝79I g kR ；当标准毫安表示数为16.0mA 时，对应的微安表读数为160μA ，量程扩大了100倍，根据并联电路规律有I g R g ＝99I g R ；联立解得k ＝9979.[答案](1)连线如图所示(2)C(3)AC(4)9979多用电表测电阻的“五步”“一注意”(1)多用电表测电阻的五步骤①选倍率：一般要选择比被测电阻的估计值低一个数量级的倍率，如估计值为200Ω，就应该选“×10”的倍率．②进行欧姆调零．③将红、黑表笔接被测电阻两端进行测量．④读出指针示数乘以倍率，得测量值．⑤测量结束后，将选择开关扳到“OFF”挡或交流电压最高挡．(2)多用电表测电阻的注意点：用欧姆挡测电阻时，如果指针偏转角度太小(即指针所指的欧姆刻度值太大)，应该适当增大倍率重新调零后再测量；如果指针偏转角度太大(即指针所指的欧姆刻度值太小)，应该适当减小倍率重新调零后再测量．1.(2019·高考全国卷Ⅲ)某同学欲将内阻为98.5Ω、量程为100μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50μA刻度．可选用的器材还有：定值电阻R0(阻值14kΩ)，滑动变阻器R1(最大阻值1 500Ω)，滑动变阻器R2(最大阻值500Ω)，电阻箱(0～99999.9Ω)，干电池(E＝1.5V，r ＝1.5Ω)，红、黑表笔和导线若干．(1)欧姆表设计将图(a)中的实物连线组成欧姆表．欧姆表改装好后，滑动变阻器R接入电路的电阻应为________Ω；滑动变阻器选________(填“R1”或“R2”)．(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图(b)所示．表盘上a 、b 处的电流刻度分别为25和75，则a 、b 处的电阻刻度分别为________、________．(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________k Ω处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图(c)所示，则电阻箱接入的阻值为________Ω.解析：(1)由题知当两表笔间接入15k Ω的电阻时，电流表示数为50μA ，由闭合电路欧姆定律有I g 2＝E R g ＋r ＋R x ＋R 0＋R，代入数据解得R ＝900Ω，所以滑动变阻器选择R 1.(2)欧姆表的内阻R ′g ＝R g ＋r ＋R 0＋R ＝15k Ω，当电流为25μA 时有I g4＝E R ′g ＋R ′x⇒R ′x ＝3R x ＝45k Ω；当电流为75μA 时有3I g 4＝E R ′g ＋R ″x ⇒R ″x ＝13R x ＝5k Ω.(3)红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向0处．题图(c)中电阻箱读数为35000.0Ω.答案：(1)如图所示900R 1(2)455(3)035000.0热点题型二电阻的测量实验两种测量电路图两种控制电路图考查热点电阻的测量①考读数：U 、I ②考电路：电路设计或选择、实物连线或改错，器材选择③考数据：数据处理、误差分析(2018·高考全国卷Ⅲ)一课外实验小组用如图所示的电路测量某待测电阻R x 的阻值，图中R 0为标准定值电阻(R0＝20.0Ω)；V 可视为理想电压表；S 1为单刀开关，S 2为单刀双掷开关；E 为电源；R 为滑动变阻器．采用如下步骤完成实验：(1)按照实验原理线路图(a)，将图(b)中实物连线；(2)将滑动变阻器滑动端置于适当的位置，闭合S1；(3)将开关S 2掷于1端，改变滑动变阻器滑动端的位置，记下此时电压表V 的示数U 1；然后将S 2掷于2端，记下此时电压表V 的示数U 2；(4)待测电阻阻值的表达式R x ＝________(用R 0、U 1、U 2表示)；(5)重复步骤(3)，得到如下数据：12345U 1/V 0.250.300.360.400.44U 2/V 0.86 1.03 1.22 1.36 1.49U 2U 13.443.433.393.403.39(6)利用上述5次测量所得U 2U 1的平均值，求得R x ＝________Ω.(保留1位小数)[解析]开关S 2掷于1端，由欧姆定律可得通过R x 的电流I ＝U1R 0，将开关S 2掷于2端，R 0和R x 两端电压为U 2，R x 两端电压为U ＝U 2－U 1，由欧姆定律可得待测电阻阻值R x ＝UI ＝U 2－U 1U 1R 0＝(U 2U 1－1)R 0.5次测量所得U 2U 1的平均值为15(3.44＋3.43＋3.39＋3.40＋3.39)＝3.41，代入得R x ＝(3.41－1)×20.0Ω＝48.2Ω.[答案](1)实物连线如图(4)(U 2U 1－1)R 0(6)48.2测电阻的两种典型方法(1)最精确的电阻测量方法——等效替代法电流等效替代电压等效替代(2)最专一的电表内阻测量方法——半偏法①用半偏法测电流表内阻，如图所示，电阻箱应和电流表并联，然后与大电阻滑动变阻器串联，R 测<R 真．②若测电压表内阻，如图所示，电阻箱应和电压表串联，然后与小电阻滑动变阻器并联，R 测>R 真．2.(2018·高考天津卷)某同学用伏安法测定待测电阻R x 的阻值(约为10kΩ)，除了R x 、开关S 、导线外，还有下列器材供选用：A ．电压表(量程0～1V ，内阻约10k Ω)B ．电压表(量程0～10V ，内阻约100k Ω)C ．电流表(量程0～1mA ，内阻约30Ω)D ．电流表(量程0～0.6A ，内阻约0.05Ω)E ．电源(电动势1.5V ，额定电流0.5A ，内阻不计)F ．电源(电动势12V ，额定电流2A ，内阻不计)G ．滑动变阻器R 0(阻值范围0～10Ω，额定电流2A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)画出测量R x 阻值的实验电路图．(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________其真实值(填“大于”“小于”或“等于”)，原因是_________________________．解析：若选用电动势为1.5V 的电源，则实验中电流最大值仅为0.15mA ，两个电流表均无法准确测量，故选用电动势为12V 的电源F ；此时，实验中最大电流约为1.2mA ，故电流表选用C ；电压表选用B .由于滑动变阻器的最大阻值远小于待测电阻的阻值，所以滑动变阻器采用分压式接法；待测电阻的阻值远大于电流表内阻，所以电流表内接．由于电流表的分压作用，电阻测量值偏大，所以电阻测量值大于其真实值．答案：(1)B CF(2)如图所示(3)大于电压表的读数大于待测电阻两端实际电压热点题型三测定金属的电阻率实验电路图实验原理考查热点测定金属的电阻率①测R x ∶R x ＝UI (伏安法)②算ρ：R x ＝ρL S ，ρ＝SRxL①考读数：U 、I 、L及d②考电路：电路设计或选择、实物连线或改错，器材选择③考运算：由U －I 图象求R x ，ρ(2020·山东等级考模拟)某同学为了测量一根铅笔芯的电阻率，设计了如图甲所示的电路测量该铅笔芯的电阻值．所用器材有电流表A 1、A 2，电阻箱R 1、滑动变阻器R 2、待测铅笔芯R x 、电源E 、开关S 及导线等．操作步骤如下：调节滑动变阻器和电阻箱的阻值达到最大；闭合开关，适当调节滑动变阻器和电阻箱的阻值；记录两个电流表A 1、A 2的示数分别为I 1、I 2.请回答以下问题：(1)若电流表的内阻可忽略，则电流表示数I2＝________I 1时，电阻箱的阻值等于待测笔芯的电阻值．(2)用螺旋测微器测量该笔芯的直径，螺旋测微器的示数如图乙所示，该笔芯的直径为________mm.(3)已测得该笔芯的长度L ＝20.00cm ，电阻箱R 1的读数为5.00Ω，根据上面测量的数据可计算出笔芯的电阻率ρ＝________Ω·m.(结果保留3位有效数字)(4)若电流表A 2的内阻不能忽略，仍利用(1)中方法，则笔芯电阻的测量值________真实值(填“大于”“小于”或“等于”)．[解析](1)由并联电路特点可知，当I 2＝12I 1时，电阻箱的阻值与待测笔芯的阻值相等；(2)螺旋测微器的读数1.000mm ；(3)由公式R ＝ρL S可计算，笔芯的电阻率为1.96×10－5Ω·m ；(4)电流表A 2的内阻不能忽略时，电流表A 2与电阻箱的电阻之和等于待测笔芯的电阻，即电阻的测量值小于真实值．[答案](1)12(2)1.000(3)1.96×10－5(4)小于测金属丝电阻率的三点说明(1)在求R x 的平均值时可用两种方法：①用R x ＝UI 分别算出各次的数值，再取平均值．②用U －I 图线的斜率求出．(2)电流表外接法：本实验中被测金属丝的阻值较小，故采用电流表外接法．(3)电流控制：电流不宜过大，通电时间不宜过长，以免金属丝温度过高，导致电阻率在实验过程中变大．3.在“测定金属的电阻率”的实验中，被测金属丝的电阻大约为6Ω，先用刻度尺测出金属丝的长度l 以及金属丝的直径d ，接着用伏安法测出金属丝两端的电压U 和通过金属丝的电流I ，计算出它的电阻，再根据电阻公式计算出该金属材料的电阻率．在用伏安法测定金属丝的电阻时，除被测的金属丝外，还有如下供选择的实验器材：直流电源E ：电动势约为4.5V ，内阻很小；电流表A 1：量程0～0.6A ，内阻为0.125Ω；电流表A 2：量程0～3A ，内阻为0.025Ω；电压表V 1：量程0～3V ，内阻为3k Ω；电压表V 2：量程0～15V ，内阻为15k Ω；滑动变阻器R 1：最大阻值10Ω，允许通过的最大电流为0.2A ；滑动变阻器R 2：最大阻值20Ω，允许通过的最大电流为1.0A ；开关，导线若干．要求有较高的测量精度，并能测得多组数据．(1)在可供选择的器材中，应该选用的电流表是________，应该选用的电压表是________，应该选用的滑动变阻器是________(填器材符号)．(2)根据所选的器材，在如图所示虚线框中画出实验电路图．(3)用测得的物理量表示电阻率的表达式为ρ＝________(用字母表示)．解析：(1)电源电动势约为4.5V ，被测金属丝电阻约为6Ω，干路中的最大电流约为0.75A ，故电流表选A 1，电压表选V 1，滑动变阻器R 1的最大允许电流0.2A 太小，影响测量的范围，所以滑动变阻器选R 2.(2)待测金属丝电阻较小，电流表应采用外接法，要求能测得多组数据，故滑动变阻器应采用分压接法，电路图如图所示．(3)由R ＝U I 及R ＝ρl S ，又S ＝＝πd 24，得ρ＝RS l ＝U I ·πd 24l ＝U πd 24Il .答案：(1)A 1V 1R 2(2)见解析图(3)U πd 24Il热点题型四测定电源的电动势和内阻实验电路图实验原理考查热点测定电源的电动势和内阻①伏安法：E ＝U ＋Ir ②安阻法：E ＝I (R ＋r )③伏阻法：E ＝U ＋URr①考电路：电路设计或选择、实物连线或改错，器材选择②考作图：描点连线画图线③考运算：由U －I 或I －1－R 或U －1－R－1图象，求E 、r(2019·日照模拟)某同学设计了一个“测定电池电动势和内阻”的实验，可供选择的器材如下：A ．待测干电池一节B ．电流表A (量程为0～60mA ，内阻R A ＝18Ω)C ．电压表V (量程为0～3V ，内阻R V 约为3k Ω)D ．滑动变阻器R 1(阻值为0～5Ω)E ．滑动变阻器R2(阻值为0～30Ω)F ．定值电阻R 3(阻值为2Ω)G ．定值电阻R 4(阻值为10Ω)(1)为完成实验，滑动变阻器应该选________，定值电阻应该选________．(填器材后面的代号)(2)请完善图(a)中的电路图．(3)根据图(b)中已描出的点画出U －I 图象，由图象得该电源的电动势E ＝________V ，内阻r ＝________Ω.(结果保留三位有效数字)[解析](1)因为电池的内阻较小，约为几欧，故为了能起到控制调节作用，滑动变阻器应采用总阻值为30Ω的R 2；因为给出的电流表量程为0～60mA ，量程偏小，为了能准确测量，可以采用串联定值电阻的方法来减小电流，需要的电阻R ＝ 1.5V 60×10－3A＝25Ω，两定值电阻均达不到要求，所以应考虑改装电流表，为了让量程变大，应将较小的电阻与电流表并联，电流表改装后的量程为I ＝I g ＋I g R A R 360mA ＋60×182mA ＝600mA ，符合实验要求．(2)根据(1)中分析可知，电路图如图所示．(3)根据已描出的点画出的U －I 图象如图所示．设电压表示数为U ，电流表示数为I ，则根据闭合电路的欧姆定律有U ＝E －10Ir ，可知电路的U －I 图线与纵轴的交点即为电源的电动势，故E ＝1.49V ，图线的斜率k ＝1.49－0.90.056Ω＝10r ，则r ＝1.05Ω.[答案](1)R 2R 3(2)图见解析(3)图见解析 1.49(1.47～1.49均可) 1.05(1.04～1.07均可)用实验数据求E 、r 的处理方法(1)列方程求解：由U ＝E －Ir 1＝E －I 1r2＝E －I 2r ，解得E 、r .(2)用作图法处理数据，如图所示．①图线与纵轴交点为E ；②图线与横轴交点为I 短＝E r；③图线的斜率表示r ＝|ΔU ΔI |.4.某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：A ．被测干电池一节B ．电流表1：量程0～0.6A ，内阻r ＝0.3ΩC ．电流表2：量程0～0.6A ，内阻约为0.1ΩD ．电压表1：量程0～3V ，内阻未知E ．电压表2：量程0～15V ，内阻未知F ．滑动变阻器1：0～10Ω，2AG ．滑动变阻器2：0～100Ω，1AH ．开关、导线若干伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差，在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．(1)在上述器材中请选择适当的器材(填写器材前的字母)：电流表选择__________，电压表选择________，滑动变阻器选择________．(2)实验电路图应选择下图中的__________(填“甲”或“乙”)．(3)根据实验中电流表和电压表的示数得到了如图丙所示的U －I 图象，则在修正了实验系统误差后，干电池的电动势E ＝__________V ，内电阻r ＝__________Ω.解析：(1)因为一节干电池的电动势为1.5伏左右，故电压表选择D ；通过电源的电流不超过0.6A ，因B 电流表的内阻已知，故电流表选择B ，滑动变阻器选择F.(2)因电流表内阻已知，故实验电路图应选择图中的甲．(3)电池的电动势E ＝1.5V ，内电阻r ＝ΔU ΔI－R AΩ＝0.7Ω.答案：(1)B D F (2)甲(3)1.50.7热点题型五传感器的简单应用实验电路图实验原理考查热点传感器的简单应用传感器能够将感受到的物理量(力、热、光、声等)转换成便于测量的量(一般是电学量)①考热敏：热敏电阻特性(欧姆表法、伏安法)②考光敏：光敏电阻特性(欧姆表法、伏安法)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c 时就会报警)，电阻箱(最大阻值为999.9Ω)，直流电源(输出电压为U ，内阻不计)，滑动变阻器R 1(最大阻值为1000Ω)，滑动变阻器R 2(最大阻值为2000Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节．已知U 约为18V ，I c 约为10mA ；流过报警器的电流超过20mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60℃时阻值为650.0Ω.(1)完成待调节的报警系统原理电路图的连线．(2)电路中应选用滑动变阻器________(填“R 1”或“R 2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a ”或“b ”)端附近，不能置于另一端的原因是________________________________________________________________________．②将开关向______(填“c ”或“d ”)端闭合，缓慢移动滑动变阻器的滑片，直至________________________________________________________________________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．[解析](1)根据题述，应该采用滑动变阻器的限流接法，连接的电路如答案图所示．(2)根据题述，流过报警器的工作电流超过10mA 时，报警器就会报警，可知滑动变阻器的最大阻值至少为R ＝U I c ＝1810×10－3Ω＝1800Ω，因此在电路中应选用最大阻值为2000Ω的滑动变阻器R 2.(3)①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为热敏电阻在60℃时的阻值650.0Ω；滑动变阻器的滑片应置于接入电路的阻值最大处，即b 端附近，不能置于另一端的原因是：若置于a 端，则导致闭合开关后，报警器中电流大于20mA ，报警器可能损坏．②将开关向c 端闭合，缓慢移动滑动变阻器的滑片，直至报警器开始报警．[答案](1)连线如图所示(2)R2(3)①650.0b接通电源后，流过报警器的电流会超过20mA，报警器可能损坏②c报警器开始报警5.(2019·德州模拟)为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P在不同照度下的阻值如下表：照度(lx)0.20.40.60.8 1.0 1.2电阻(kΩ)754028232018(1)根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．(2)如图所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统．请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)提供的器材如下：(符号，阻值见上表)；光敏电阻R P直流电源E(电动势3V，内阻不计)；定值电阻：R1＝10kΩ，R2＝20kΩ，R3＝40kΩ(限选其中之一并在图中标出)；开关S 及导线若干．解析：(1)光敏电阻的阻值随光照度变化的曲线如图甲所示．特点：光敏电阻的阻值随光照度的增大非线性减小．(2)控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0lx 时启动照明系统，即此时光敏电阻阻值为20k Ω，两端电压为2V ，电源电动势为3V ，所以应加上一个分压电阻，分压电阻阻值为10k Ω，即选用R 1，电路原理图如图乙所示．答案：见解析热点题型六创新实验解决电学设计型实验常用的三种方法转换法将不易测量的物理量转换成可以(或易于)测量的物理量进行测量，然后再反求待测物理量的值，这种方法叫转换测量法(简称转换法)．如在测量金属丝电阻率的实验中，虽然无法直接测量电阻率，但可通过测量金属丝的长度和直径，并将金属丝接入电路测出其电阻，然后再计算出它的电阻率替代法用一个标准的已知量替代被测量，通过调整标准量，使整个测量系统恢复到替代前的状态，则被测量等于标准量控制变量法研究一个物理量与其他几个物理量的关系时，要使其中的一个或几个物理量不变，分别研究这个物理量与其他各物理量的关系，然后再归纳总结，如探究影响导体电阻的因素实验(2018·高考全国卷Ⅰ)某实验小组利用如图(a)所示的电路探究在25～80℃范围内某热敏电阻的温度特性．所用器材有：置于温控室(图中虚线区域)中的热敏电阻R T，其标称值(25℃时的阻值)为900.0Ω；电源E(6V，内阻可忽略)；电压表V(量程150mV)；定值电阻R0(阻值20.0Ω)，滑动变阻器R1(最大阻值为1000Ω)；电阻箱R2(阻值范围0～999.9Ω)；单刀开关S1，单刀双掷开关S2.实验时，先按图(a)连接好电路，再将温控室的温度t升至80.0℃.将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0；保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0；断开S1，记下此时R2的读数．逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0℃.实验得到的R2－t数据见下表．t/℃25.030.040.050.060.070.080.0R2/Ω900.0680.0500.0390.0320.0270.0240.0回答下列问题：(1)在闭合S1前，图(a)中R1的滑片应移动到________(填“a”或“b”)端；(2)在图(b)的坐标纸上补齐数据表中所给数据点，并做出R2－t曲线；图(a)图(b)图(c)(3)由图(b)可得到R T在25～80℃范围内的温度特性．当t＝44.0℃时，可得R T＝________Ω；(4)将R T握于手心，手心温度下R2的相应读数如图(c)所示，该读数为________Ω，则手心温度为________℃.[解析](1)题图(a)的电路滑动变阻器采用限流接法，在闭合S1前，R1应该调节到接入电路部分的阻值最大，使电路中电流最小，即题图(a)中R1的滑片应移到b端．(2)将t＝60℃和t＝70℃对应的两组数据画在坐标图上，然后用平滑曲线过尽可能多的数据点画出R2－t曲线．(3)根据题述实验过程可知，测量的R2的数据等于对应的热敏电阻R T的阻值．由画出的R2－t曲线可知，当t＝44.0℃时，对应的R T＝450Ω.(4)由画出的R2－t曲线可知，当R T＝620.0Ω时，手心温度t＝33.0℃.[答案](1)b(2)如图(3)450(4)620.033.06.某实验小组为了研究小灯泡的伏安特性曲线，先按照图甲所示的电路图连接电路，实验过程中操作规范，测量准确，得到一系列数据，如图乙中的散点．该实验小组对实验进行了改进，如图丙所示，将小灯泡L的玻璃罩敲碎，灯丝保存完好，仍然置于灯座上，取一个大小合适的玻璃杯，将灯座倒扣在杯沿上，在玻璃杯里慢慢加水，使得突出的灯丝刚好完全没入水中，电路的其余部分均不接触水，再将该灯座依然接入图甲中小灯泡L处，这样接通电路以后，灯丝不至于热到发光，温度可以基本控制在25℃.实验过程中操作规范，测量准确，得到一组数据，如图丁中的一组散点．已知水的电阻远大于灯丝的电阻．(1)请在图乙上描绘小灯泡的伏安特性曲线K1；曲线K1表明，随着电压升高，小灯泡的电阻________(填“越来越小”“基本不变”或“越来越大”)．(2)请在图丁上描绘小灯泡灯丝的伏安特性曲线K2；曲线K2表明，随着电压升高，水中灯丝电阻________(填“越来越小”“基本不变”或“越来越大”)．(3)对比两次实验表明，在同样的电压值下，曲线K1的电流值基本都远远小于曲线K2的电流值，其原因是_______________________________________________________________________________________________________________________________________ ________________________________________________________________________.解析：(1)用平滑的曲线将各点相连，如图1所示；图I－U图象中图线的斜率表示电阻的倒数，故由图1可知，随着电压升高，电阻越来越大．(2)同理作出图象如图2所示，由图2可知，电阻基本保持不变．(3)由两I－U图象可知，在同样的电压下，曲线K1的电流值基本都远小于曲线K2的电流值，即曲线K1的电阻值明显大于曲线K2对应的电阻值，原因是描绘曲线K2时灯丝保持恒温，而描绘曲线K1时灯丝的温度高于描绘曲线K2时灯丝的温度，而金属导体的电阻随温度的升高而增大．答案：(1)如解析图1所示越来越大(2)如解析图2所示基本不变(3)描绘曲线K 2时灯丝保持恒温，而描绘曲线K 1时灯丝的温度发生变化，且一直高于描绘曲线K 2时灯丝的温度(建议用时：60分钟)1．(2019·湖南五校联考)为了精确测量一电阻的阻值R x ，现有以下器材：蓄电池组E ，电流表A ，电压表V ，滑动变阻器R ，电阻箱R P ，开关S 1、S 2，导线若干．某实验小组设计了如图甲所示的电路，实验的主要步骤如下：A ．闭合S 1，断开S 2，调节R 和R P ，使电流表和电压表的示数适当，记下两表示数分别为I 1、U 1；B ．保持S 1闭合、R P 阻值不变，闭合S 2，记下电流表和电压表示数分别为I 2、U 2.(1)按图甲所示的电路图将如图乙所示的实物连成电路．(2)被测电阻的阻值R x ＝________(用两电表的示数表示)．(3)由于电流表、电压表都不是理想电表，则被测电阻的阻值R x 的测量值________真实值(选填“大于”“小于”或“等于”)．解析：(1)如图所示．(2)由题意易知R P ＝U 1I 1，又R P 、R x 并联的阻值为R 并＝U 2I 2，又1R P ＋1R x ＝1R 并，联立解得R x ＝U 1U 2U 1I 2－U 2I 1.(3)若考虑电流表和电压表不是理想电表，则在分析时应考虑电压表的内阻，即在第(2)。
