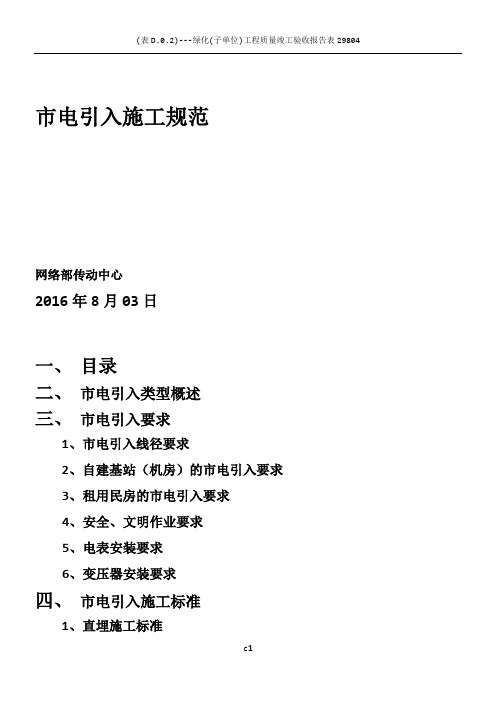

市电引入施工规范网络部传动中心2016年8月03日一、目录二、市电引入类型概述三、市电引入要求1、市电引入线径要求2、自建基站（机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求四、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电；自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。

2）租用民房作为机房类，设有专用变压器的基站，从租用低压配电系统的输出分路引至基站；租用民房无专用变压器的基站，就近从电力传输线缆处取电引至电表，再从电表引至基站。

3）新建拉远站、室分站点、灯塔站点，一般就近从电力传输线缆处取电引至电表，再从电表引至基站。

二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑2G设备供电需求，交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA选定）,电力线缆线径应不小于4*25mm铝芯。

一般市区、城郊及县城基站考虑2G设备、3G设备、4G共址，交流市电引入容量要求不小于20kW（自建变压器的基站，变压器容量建议按照30kVA选定），电力线缆线径应不小于4*35mm铝芯。

汇聚机房交流市电引入容量要求不小于30KW（自建变压器的基站，变压器容量建议按照50kVA选定），电力线缆线径应不小于4*50mm铝芯。

核心机房根据实际容量需求和预期容量要求，配置电力线缆线径。

2、自建基站(机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入，对采用地埋引入电力线的基站，电力线要求采用电力电缆，其线径要求为16mm2(20KVA)/25mm2(50KVA)多股铜芯金属护套电力电缆或电缆穿钢管方式，电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站，在终端杆处引入机房交流配电箱的电力线应采用16mm2(20KVA)/25mm2(50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30米，电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难，可采用沿机房四周地埋敷设的方法解决。

电力引入1电力引入的定义基站电力引入是指从变压器到基站的AC配电屏的供电线路安装。

包括变压器、电表箱、基站AC屏及连接的电线电缆和站内配电安装等；基站供电拓扑图上图是基站的供电拓扑图。

图中变压器到计量箱由供电部门负责安装，从计量箱到基站的AC屏之间不应再装配电箱及控制开关一般情况下，基站电源进线应采用铠装电缆埋地引入。

电表箱钢管混擬土j■亠丄丄•丄％1丄丄丄』4•电表电缆下地施工示意图基站预留电缆孔示意图2AC配电箱AC箱内各开关、装置、端子应有显著的标签给以说明；标签应美观、牢固、可靠、醒目；线缆连接要三相分离，布放垂直美观，预留空间方便以后线缆接线。

AC箱线缆要三相分离，布放垂直美观，预留空间3AC走线槽基站所有走线槽均使用镀锌铁质线管、线槽明装，照明线路采用上走线的安装方式，线槽安装在基站上梁的下方，安装在墙上与梁底紧贴。

如下图正确安装：室内线槽安装在梁底，线槽采用金属线槽错误安装1：安装在下部，使用塑料线槽错误安装2：金属线槽安装在半腰4应急灯线路基站的应急灯安装在机房大门的右边（面向门口），离门边0.2米，高度为 1.95米（避免走线架的遮挡）。

采用单相插座。

如下图5电线使用要求1．基站内用电线（包括零线、地线）必须用阻燃型的铜芯线。

三相四线交流进线，视变压器距基站的距离不同而采用相应的线径。

规格见下表：2．无法做埋地电缆的基站应尽量采用架空钢芯铝线的做法，铝线的内径应不小于50mm；3．若电源引入线与传输光缆同路由布放，光缆需套管，且两者间的水泥保护层厚度不得少于5cm；4．铠装电缆埋入地的工艺要求：铠装电缆采用直埋的形式，埋入深度应大于0.8米。

为了防止被盗，应用水泥全线进行固封，水泥厚度不小于0.3米；每隔10米左右应建一水泥桩，水泥桩顶部离地面约0.1米；每隔5米应在线沟中打入用钢筋制成的“n”型码,用来固定电缆（注意不要损伤电缆）。

地面I7777AVV77777电缆沟米V O铠装电缆埋地要求埋地电缆沟结电缆沟开挖深度和水泥包封图片。

一．基站低压市电引入施工规范一般规定采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。

当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。

采用的新技术、新设备、新材料、新工艺应不低于本规范的质量标准和工艺要求。

架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

（一）市电引入标准（满足一下所有要求）1、埋地长度不宜小于15米。

对于自建基站交流供电线路宜采用套钢管直埋地的方式引入机房，2、采用铠装电缆埋地引入方式，电缆两端钢带应就近接地，接地方法同上。

3、供基站下电的高低压架空线路应与周围的树木、建筑等保持足够的安全距离。

4、变压器各接线端子应紧固无松动，确保电气接触良好，无氧化、发热现象，接线瓷瓶无破裂；变压器外壳无漏油痕迹。

5、变压器中性点、外壳的接地引下线应确保紧固良好，无断裂、松动现象。

（二）搭火点要求（满足一下所有要求）1、拱火点应合理，三相搭序应正确并美观。

2、连接应牢固，铜铝对接应用线夹，并做滴水湾。

（三）交流配电箱标准（满足一下所有要求）1、交流配电箱位置正确（区分是否一体化配电箱），符合施工图设计要求。

2、交流配电箱内各种接线连接正确并牢固。

3、进线应用开孔器、用橡皮圈保护。

压接头用热缩套管。

4、交流配电箱与地面距离1.4米，采用2根长度＞1.4米直径4-5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。

（四）油机市电切换箱（满足一下所有要求）1、位置应合理、正确、便于移动油机发电。

由各分公司确认。

2、压接头用热缩套管。

3、杆上装（油机切换）箱，箱底离地面距离1.7米，开关箱的整体不得倾斜，箱内接线工艺美观。

4、切换箱尽量安装在山坡脚下杆处，平地尽量装在机房最近杆处。

5、采用2根长度＞1.7米直径4-5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。

（五）三相电要求（满足一下所有要求）1、应使用护套颜色为黑色的三相四线制阻燃铠装电缆。

基站市电引入（低压)标准与规范一、电缆架空敷设1、当地下情况复杂不宜采用埋地敷设时，可采用电缆架空敷设方法。

（1)2杆的选择：电杆应采用定型的钢筋混凝土产品。

其构造要符合国家标准.电杆长度应该根据现场情况由设计确定，地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m。

（2）电杆的埋设深度应根据地质条件通过设计确定,并不能小于下列数值。

（3）电杆组立后回填土时，应分层夯实，并超出地面0.3m。

（4）架空线路的档距以下表的数据为原则进行确定，特殊情况由监理工程师根据现场实际情况确定。

（5）吊线应采用不小于7/D3。

0mm的镀锌钢绞线.电缆在吊线上以吊钩敷设，吊钩的间距为0.5m。

电缆与地面的最小净距为6m,根据居民区的非主要交通要到道的小巷可适当缩小距离，横跨路段电缆中间需做警示标志，防止超高车辆误撞。

(6）电杆在线路转弯、始末端等部位应加拉线，拉线应采用镀锌钢绞线，其截面选择应根据设计确定。

拉线强度设计安全系数或最小截面和直径应符合下表的要求。

（7）拉线应按电杆的受力情况装设,拉线与电杆的夹角宜取45°,若受场地限制可适当减小，单不应小于30°.二、电缆沿墙、天面等敷设(1）为很好地保护电缆不受损坏,在沿墙或天面敷设时必须穿镀锌钢管保护。

在转弯处应采用金属蛇皮管保护。

(2）金属导管严禁对口熔焊连接;镀锌和壁厚小于2mm的钢管不得套管熔焊连接。

(3）线路敷设要做到横平竖直，确保美观。

（4）支架的间距为每米一个，在转角处应根据情况调整。

（5）在用钢管做保护管时，所有接头处都必须用φ12镀锌圆钢进行接地跨接，并引到接地极上。

架空引入机房时，所有金属支架及管线必须接地。

（6)电缆外套的固定要科学合理，不能依赖电缆本身来支撑管道的重量.(7)电缆走向路由尽量与业主达成一致意见，尽量减少事后的整改.三、电缆埋地敷设（1）地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m（架空线路终端杆与机房距离大于15m）。

市电引入施工规范网络部传动中心2016年8月03日目录一、市电引入类型概述二、市电引入要求1、市电引入线径要求2、自建基站（机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求三、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电；自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。

2）租用民房作为机房类，设有专用变压器的基站，从租用低压配电系统的输出分路引至基站；租用民房无专用变压器的基站，就近从电力传输线缆处取电引至电表，再从电表引至基站。

3）新建拉远站、室分站点、灯塔站点，一般就近从电力传输线缆处取电引至电表，再从电表引至基站。

二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑2G 设备供电需求，交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA 选定）,电力线缆线径应不小于4*25mm铝芯。

一般市区、城郊及县城基站考虑2G 设备、3G 设备、4G共址，交流市电引入容量要求不小于20kW（自建变压器的基站，变压器容量建议按照30kVA 选定），电力线缆线径应不小于4*35mm铝芯。

汇聚机房交流市电引入容量要求不小于30KW（自建变压器的基站，变压器容量建议按照50kVA 选定），电力线缆线径应不小于4*50mm铝芯。

核心机房根据实际容量需求和预期容量要求，配置电力线缆线径。

2、自建基站(机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入，对采用地埋引入电力线的基站，电力线要求采用电力电缆，其线径要求为16mm2(20KVA)/25mm2(50KVA) 多股铜芯金属护套电力电缆或电缆穿钢管方式，电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站，在终端杆处引入机房交流配电箱的电力线应采用16mm2 (20KVA)/25mm2(50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30 米，电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难，可采用沿机房四周地埋敷设的方法解决。

XX基站交流引入工程项目施工规范为了规范XX基站室外交流引入方式，消除电缆布放不规范等带来的故障和雷击隐患，结合机房安全标准化整治，特制定本规范。

各标预估工作量，工作量为预估工作量，招标方有权根据省公司实际批复情况无条件调整工作量。

技术规范室外直埋式地埋电缆敷设：一、采用电力铠装电缆挖沟铺沙盖砖的方式实现传输。

在确定路由时严格按照与周围设施间的距离规范定位，有转弯处确保其弯曲半径不小于20倍，尽可能不与其它管线及电缆形成交叉，如有交叉严格按规范施工。

1、电缆沟的沟深不小于0.8米，沟宽0.4米，放设电缆前先测试电缆的绝缘电阻，然后在沟内铺沙，放入电缆后，再盖沙一层，厚度不小于10CM，而后铺砖。

有重压路段时，加穿厚避钢管保护确保电缆安全。

电缆敷设完成后，再测绝缘电阻，确认无误，方可回填夯实。

2、地埋电缆敷设段埋设完毕十五日后将路由标识进行埋设，地埋电缆沟起始位置、拐弯位置及电缆末端必须单独设置路标石，其他部位间距为15m—20m设置。

二、室外架空电缆敷设或沿建筑物架设实现传输1、吊架高度不小于5.5米，过路时不小于6.5米，吊挂固定点间距不大于0.5米。

2、拐角处均加保护管保护，保证远离有害气体、易燃易爆物品、树木等。

架空立杆（木质）必须采用防腐处理后的电力专用木杆。

立杆埋深应根据立杆高度确定埋深深度。

埋设立杆时必须进行人工木夯夯实，避免立杆歪斜。

3、电缆敷设严禁用铁丝绑扎。

4、电缆沿墙敷设部位必须采用镀锌管卡进行固定，管卡与电缆之间必须加设电缆线皮进行隔离防护，严禁管卡与电缆直接接触。

5、地埋铠装电缆入机房前必须进行铠装接地，剥开电缆部位必须进行防水包扎处理。

三、室内配电箱、照明、插座、空调等安装工程1、室内各器具安装必须横平竖直，走线合理，牢固美观。

2、基站交流配电箱安装为机房内明装，严格按施工图纸施工，采用膨胀螺栓固定牢固可靠，配电箱距地1.5米，垂直度小于3mm，安装前、后均测量绝缘电阻，测验合格后方可通电。
