基站市电引入施工规范

通讯基站外电引接(市电接入)施工方案施工方案1工程分部分项实施流程1.1移动通信机房用电报装按照当地的用电报装程序，向当地电业主管部门进行报装，并接受当地主管部门的检查监督。

1.2架空线路铺设施工准备→检查材料→技术安全交底→施工测量→电杆基坑及基础埋设→电杆组立和绝缘子安装→拉线安装→导线架设→接户线和进户线安装→检查验收1.3管道线路敷设施工准备→检查材料→技术安全交底→铺设PVC管或钢管→管道固定→穿电缆线→管口封堵→检查验收1.4直埋电缆敷设施工准备→检查材料→技术安全交底→按照线路的路径划线→挖电缆沟→敷设套管→绝缘测试→套管内敷设电缆→混凝土包封（如需要）→绝缘测试→回填夯实→检查验收1.5变压器安装施工准备→检查材料→技术安全交底→基础施工→变压器就位找正→变压器固定→检查验收2.施工方法及难点、重点技术措施2.1架空线路敷设2.1.1线路路径选择1）应根据农村发展规划相结合、方便机耕，少占农田。

2）路子短、交叉、逾越、转角少、接近道路、方便施工、运转和维修方便。

3）应尽量避开易受大水、雨水冲刷的中央，严禁逾越堆放可燃物，爆炸物的场院、房屋等中央立杆和地埋电缆。

2.1.2架空线路铺设表面光洁平整，壁厚均匀，无露筋，跑浆现象。

1）环形钢筋混凝土电杆，安装前应进行外观检查，且应符合下列规定：放置地平面检查时，应无纵向裂缝，横向裂缝地宽度不应超过0.1mm，预应力应无纵横向裂缝。

电杆的埋设深度，应进行倾覆稳定验算。

单回路的配电线路，电杆埋设深度不小于1.5m。

2）电杆须无裂纹、损伤，档距一般≤50米，架空电缆建议30米。

3)跨越道路时，离地面距离＞6米，离山坡、斜坡距离＞4米，离高压线时距离＞5米，其他线路距离＞1米。

4）水泥杆应用8米以上，跨公路10米以上，高山可用7米杆。

电杆埋设深度，一般为杆长的六分之一，参见如下：5）直线杆的横向位移不大于50毫米，电杆倾斜不应使杆梢的位移大于半个杆梢。

基站市电引入标准与规范
市电引入类型
①新建机房设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

②新建机房无专用变压器，从远端的公用变压器引一路380V（或220V）至基站，负责基站设备的供电。

③租用民房的基站，从租用民房的总交流配电箱处引至基站。

④直流远供，通过母端基站将直流升压给远端基站，远端基站通过调压给设备供电。

⑤交流拉远供电。

容量计算与电缆选择
根据基站负荷要求，选择合适的线路。

举例：某机房远期需新增无线设备20KW；传输设备按200W预留；新增3P空调2台；1套48V直流电源系统，配置2组200AH蓄电池组；1套24V直流电源系统，配置2组500AH 蓄电池组。

问引入市电容量需多大？相关电缆如何配置？
根据机房远期设备功耗确定基站市电引入容量，可按以下步骤计算：
①远期无线主设备负载：无线设备20KW。

②空调消耗电功率：制冷量为3P的空调，则每台空调电功率约为：3×735W=2.2KW。

共计2台，即为4.4KW电功率。

备注：1P空调消耗电功率为735W。

③蓄电池组均充充电功率：
•500AH/组×2组×（12节×2.35V/节）×0.1（均充电流系数）=2.82KW；备注：24V开关电源。

•200AH×2×（24×2.35）×0.1=2.25KW；备注：48V开关电源。

因此，两套直流电源系统蓄电池组充电总功耗为：5.07KW。

基站市电引入标准与规范随着移动通信技术的发展，基站成为了通信网络中不可或缺的一部分。

然而，在基站的建设和使用中，市电引入仍然是一个关键环节。

为了规范基站市电引入，避免基站市电引入带来的安全和稳定性问题，制定了一系列标准和规范。

本文将介绍基站市电引入标准和规范。

1. 市电引入的必要性在基站的建设和使用中，市电引入是必不可少的。

市电不仅为基站提供了必需的能量，还可以为基站提供稳定的电源保障。

同时，市电对于基站的安全性和稳定性也具有重要的作用。

2. 市电引入标准为了规范基站市电引入，制定了一系列标准。

国家有关标准对于基站市电引入的电压范围、电流范围等都有详细的规定。

2.1 GB9264-1998《工业企业电气装置用电压》，规定了电压的变化范围，使得供电的电源更加稳定。

2.2 GB4943.1-2011《安全的低压电器第1部分：通用标准》，规定了基站市电引入的电气安全保障。

2.3 GB/T16149-2012《电信设施固定功耗设备供电电路设计规范》，规定了基站市电引入的供电电路的设计规范。

2.4 YD 4088-2007《移动通信终端设备环境适应性技术要求》中，也规定了基站市电引入的有关标准。

3. 市电引入的规范为了确保基站市电引入的稳定性和安全性，还制定了一系列的规范。

3.1 市电引入线路要求：1.市电引入线路必须满足地线接触可靠，地线电阻小于4Ω的条件。

2.市电引入线路的绝缘电阻应大于1MΩ。

3.市电引入线路必须采用标准电缆，其交叉面积应大于2.5mm²。

3.2 市电引入的保护市电引入应当设置安全保护装置，如过载保护、短路保护、漏电保护、振荡保护等。

在市电进线处应当设置过电压保护装置，使基站在供电电压异常时能够自动切断电源。

3.3 市电引入的接地市电引入的设备应当有良好的接地保护，以减小雷击等天气异常现象所带来的危害。

基站的市电引入是基站运行中不可或缺的一部分，规范化市电引入是确保基站长期稳定运行的重要保障。

基站市电引入（低压）标准与规范一、电缆架空敷设1、当地下情况复杂不宜采用埋地敷设时，可采用电缆架空敷设方法。

（1）2杆的选择：电杆应采用定型的钢筋混凝土产品。

其构造要符合国家标准。

电杆长度应该根据现场情况由设计确定，地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m。

（2（3（4定。

（50.5m。

（6（7（1（2（3（4（5（6）电缆外套的固定要科学合理，不能依赖电缆本身来支撑管道的重量。

（7）电缆走向路由尽量与业主达成一致意见，尽量减少事后的整改。

三、电缆埋地敷设（1）地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m（架空线路终端杆与机房距离大于15m）。

外电电缆引上、引下要求使用镀锌钢管保护，钢管需采用镀锌铁线绑扎，距离钢管两端20cm及中段3处，没处绑扎6箍，钢管进入地下需加弯头，弯曲半径不应小于所穿电缆的最小允许弯曲半径，镀锌钢管要求高出地面2.5米，埋深0.7米。

（2）铠装电力电缆的铠装层应在其两端进行可靠的接地。

（3）相线的横截面积一般为35mm2，通信用交流中性线应采用与相线相等截面的导线，导线应采用阻燃电缆。

（4）电源线进入机房后，布线要求固定于走线架或线槽中，要求走线美观、整齐。

（5）转供电从基站场地租赁方的一级空开处引电。

（6）机房内的导线应采用阻燃电缆。

四、市电引入工程问题分析1、箱体线缆敷设要求：铠皮按照低压铠装电缆接地工艺。

市电引入的电缆每段电缆的两端都应绑扎标牌；配电箱的标牌，要求从内2套34567（1）7米杆1.5米；9（2（38要求：电杆组立后回填土时，不可将大石块、杂草、稀泥填入洞内；每填入300mm厚即夯实一次。

在郊区，应培土高出原有地面10-15cm；回土夯实后应立即做好根部的保护设施，以使电杆加固；无法加固或加固不牢，应在杆路两侧做拉线。

注意：有损坏的电杆不能使用。

9、箱体抱箍要求：使用电杆配套抱箍固定。

市电引入工程规范要求一、了解机房内市电容量及市电引入的情况，对于新建站需明确市电容量和引入位置，并根据典型基站的电源容量判断是否需要市电增容，在机房草图标注引入点的位置和引入长度。

（1）了解机房内交、直流供电的情况，对于已有机房，在勘察表格中记录开关电源整流模块、空开、熔丝等使用情况，判断是否需要新增，并做好标记，拍照存档。

（2）了解机房内蓄电池、UPS、空调、通风系统情况，对于已有机房，在勘察表格中记录这些设备的一些参数，判断是否需要新增或替换，并现场拍照存档。

强电线进行机房并必须保证30m的地埋距离，不得架空，其金属扩两端应就近接地。

二、基站安全的重点是防雷，故要依设计做好铁塔地线网，机房地线网，强电变压器地线网的连通制作并形成的基站为中心的封闭地线网。

三、机房内的线缆、护套、均通过放电器与相应设备连接。

•交流输入开关必须采用空气开关，不得使用闸刀开关；零线上不能使用任何开关装置或熔丝。

•通信设备使用的交流连接导线应为铜导线。

导线和空气开关相连的漏铜部分要长短合适，不能太长，也不能太短。

空气开关固定连接线的螺钉务必拧紧，使用螺栓固定之处必须使用铜鼻子进行连接。

线材的选择：选用铜芯BV线线径的选择：当导线所通过的电流小于40A时，导线的载流量应选在4—5A每平方毫米；当通过导线的电流为41—100A时，导线的载流量应选在2—3A每平方毫米。

随着通过导线电流的增大，其载流量会逐渐下降。

四、当专用变压器安装在局（站）院内时，应将变压器的接地体与大楼（或基站）的接地体连通；交流供电线中的无流零线和中性线在近端（低压变压器处）可以出自同一接地体，但是接入大楼（或基站）后，远端无流零线应与接地总汇流排（线）相连，中性线则不能与大楼接地系统相连接。

交流保护接地线应从接地汇接线上专引，严禁采用中性线作为交流保护地线。

五、交流输入防雷交流传输线绝大部分是架在空中，容易将雷电干扰传送到受电设备上，所以交流输入高压侧和低压侧必须加装合适的避雷器。

电力引入1电力引入的定义基站电力引入是指从变压器到基站的AC配电屏的供电线路安装。

包括变压器、电表箱、基站AC屏及连接的电线电缆和站内配电安装等；基站供电拓扑图上图是基站的供电拓扑图。

图中变压器到计量箱由供电部门负责安装，从计量箱到基站的AC屏之间不应再装配电箱及控制开关一般情况下，基站电源进线应采用铠装电缆埋地引入。

电表箱钢管混擬土j■亠丄丄•丄％1丄丄丄』4•电表电缆下地施工示意图基站预留电缆孔示意图2AC配电箱AC箱内各开关、装置、端子应有显著的标签给以说明；标签应美观、牢固、可靠、醒目；线缆连接要三相分离，布放垂直美观，预留空间方便以后线缆接线。

AC箱线缆要三相分离，布放垂直美观，预留空间3AC走线槽基站所有走线槽均使用镀锌铁质线管、线槽明装，照明线路采用上走线的安装方式，线槽安装在基站上梁的下方，安装在墙上与梁底紧贴。

如下图正确安装：室内线槽安装在梁底，线槽采用金属线槽错误安装1：安装在下部，使用塑料线槽错误安装2：金属线槽安装在半腰4应急灯线路基站的应急灯安装在机房大门的右边（面向门口），离门边0.2米，高度为 1.95米（避免走线架的遮挡）。

采用单相插座。

如下图5电线使用要求1．基站内用电线（包括零线、地线）必须用阻燃型的铜芯线。

三相四线交流进线，视变压器距基站的距离不同而采用相应的线径。

规格见下表：2．无法做埋地电缆的基站应尽量采用架空钢芯铝线的做法，铝线的内径应不小于50mm；3．若电源引入线与传输光缆同路由布放，光缆需套管，且两者间的水泥保护层厚度不得少于5cm；4．铠装电缆埋入地的工艺要求：铠装电缆采用直埋的形式，埋入深度应大于0.8米。

为了防止被盗，应用水泥全线进行固封，水泥厚度不小于0.3米；每隔10米左右应建一水泥桩，水泥桩顶部离地面约0.1米；每隔5米应在线沟中打入用钢筋制成的“n”型码,用来固定电缆（注意不要损伤电缆）。

地面I7777AVV77777电缆沟米V O铠装电缆埋地要求埋地电缆沟结电缆沟开挖深度和水泥包封图片。

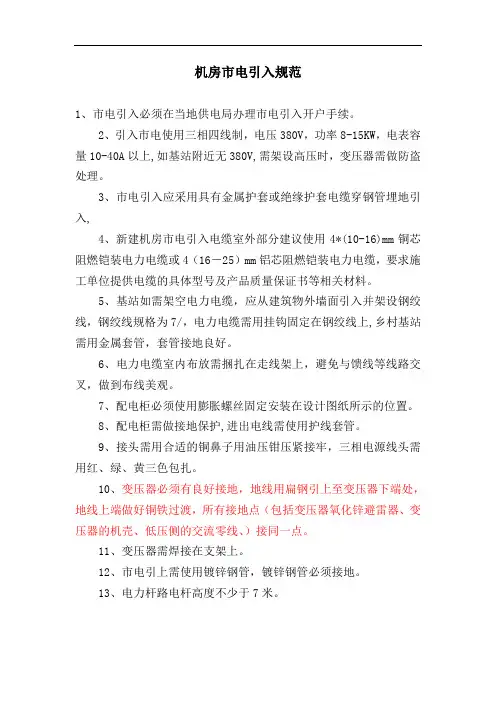

机房市电引入规范
1、市电引入必须在当地供电局办理市电引入开户手续。

2、引入市电使用三相四线制，电压380V，功率8-15KW，电表容量10-40A以上,如基站附近无380V,需架设高压时，变压器需做防盗处理。

3、市电引入应采用具有金属护套或绝缘护套电缆穿钢管埋地引入,
4、新建机房市电引入电缆室外部分建议使用4*(10-16)mm铜芯阻燃铠装电力电缆或4（16－25）mm铝芯阻燃铠装电力电缆，要求施工单位提供电缆的具体型号及产品质量保证书等相关材料。

5、基站如需架空电力电缆，应从建筑物外墙面引入并架设钢绞线，钢绞线规格为7/，电力电缆需用挂钩固定在钢绞线上,乡村基站需用金属套管，套管接地良好。

6、电力电缆室内布放需捆扎在走线架上，避免与馈线等线路交叉，做到布线美观。

7、配电柜必须使用膨胀螺丝固定安装在设计图纸所示的位置。

8、配电柜需做接地保护,进出电线需使用护线套管。

9、接头需用合适的铜鼻子用油压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。

10、变压器必须有良好接地，地线用扁钢引上至变压器下端处，地线上端做好铜铁过渡，所有接地点（包括变压器氧化锌避雷器、变压器的机壳、低压侧的交流零线、）接同一点。

11、变压器需焊接在支架上。

12、市电引上需使用镀锌钢管，镀锌钢管必须接地。

13、电力杆路电杆高度不少于7米。

一.基站低压市电引入施工规范一般规定采用得设备、器材及材料应符合国家现行技术标准得规定,并应有合格证件,设备应有铭牌。

当采用无正式标准得新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。

采用得新技术、新设备、新材料、新工艺应不低于本规范得质量标准与工艺要求。

架空电力线路得施工及验收,除按本规范执行外,尚应符合国家现行得有关标准规范得规定。

(一)市电引入标准(满足一下所有要求)1、埋地长度不宜小于15米。

对于自建基站交流供电线路宜采用套钢管直埋地得方式引入机房,2、采用铠装电缆埋地引入方式,电缆两端钢带应就近接地,接地方法同上。

3、供基站下电得高低压架空线路应与周围得树木、建筑等保持足够得安全距离。

4、变压器各接线端子应紧固无松动,确保电气接触良好,无氧化、发热现象,接线瓷瓶无破裂;变压器外壳无漏油痕迹。

5、变压器中性点、外壳得接地引下线应确保紧固良好,无断裂、松动现象。

(二)搭火点要求(满足一下所有要求)1、拱火点应合理,三相搭序应正确并美观。

2、连接应牢固,铜铝对接应用线夹,并做滴水湾。

(三)交流配电箱标准(满足一下所有要求)1、交流配电箱位置正确(区分就是否一体化配电箱),符合施工图设计要求。

2、交流配电箱内各种接线连接正确并牢固。

3、进线应用开孔器、用橡皮圈保护。

压接头用热缩套管。

4、交流配电箱与地面距离1、4米,采用2根长度＞1、4米直径45厘米得镀锌钢管引下,一根套铠装电源缆,一根套箱体保护接地。

(四)油机市电切换箱(满足一下所有要求)1、位置应合理、正确、便于移动油机发电。

由各分公司确认。

2、压接头用热缩套管。

3、杆上装(油机切换)箱,箱底离地面距离1、7米,开关箱得整体不得倾斜,箱内接线工艺美观。

4、切换箱尽量安装在山坡脚下杆处,平地尽量装在机房最近杆处。

5、采用2根长度＞1、7米直径45厘米得镀锌钢管引下,一根套铠装电源缆,一根套箱体保护接地。

(五)三相电要求(满足一下所有要求)1、应使用护套颜色为黑色得三相四线制阻燃铠装电缆。

土建工程规范为规范基站配套工程的建设，确保工程施工质量要求，加强对工程施工过程中的现场质量管理，全面推行精细化的施工管理，规范工程质量标准和验收要求，保证工程安全、质量、进度和投资，结合南昌移动分公司工程建设实际情况和建筑规范要求，编制了本规范：一、施工准备阶段1.施工单位进场根据建设单位或监理公司下发的《工程任务书》，联系网优部和监理公司进行选点勘察。

2．熟悉设计图纸。

3．基站位置确定后，施工单位与当地相关单位进行协调，及时办完征地相关手续，征地面积和站点位置必须符合移动公司要求（站点确定位置与移动公司网优部定点位置误差不大于100m ）。

4．怔地位置确认完毕后14天内提供地质勘探报告，交给监理审查，监理审查通过后交付铁塔单位进行基础设计，铁塔单位5天内完成基础设计。

5．施工单位拿到铁塔基础图纸后，向南昌移动分公司工程建设办工程负责人和监理公司提交《工程开工报告》，批准后方能施工。

二、施工阶段1、基坑土石方开挖工程：根据设计图纸和建设单位要求对基站平面位置的要求做好工程建筑物定位放线工作，确定铁塔基础和机房位置，以便地网施工单位进场施工。

根据站点位置的地形的情况确定机房地面标高、围墙院内标高、室外散水坡的水平标高，确定铁塔基础独立柱之间的轴线、机房位置、围墙开启的位置，严格按设计图纸要求控制基坑底部尺寸和开挖的深度（室外地坪回填土方厚200㎜不包含基坑深度尺寸之内，此尺寸为室外地面平整场地的厚度）；基坑开挖完毕后，施工单位做好对基坑尺寸和深度、基坑底标高和轴线进行自检，自检合格后，提前一天（或隔夜）通知监理公司专业负责人对基坑进行验收，验收合格后施工单位方可进行下一道工序施工；注：1）、施工单位在开挖基坑时如发现土质较差、地下水位较高和基础持力层承载力不满足设计要求，应立即通知设计单位等相关人员到现场进行勘察，待设计单位负责人现场勘察并作设计变更后再进行施工。

2）、施工单位开挖基坑时，如某该点降坡土方较大，土方开挖需采用风镐或爆破开挖土方，应立即通知监理公司现场监理员当场做好签证相关手续。

XX基站交流引入工程项目施工规范为了规范XX基站室外交流引入方式，消除电缆布放不规范等带来的故障和雷击隐患，结合机房安全标准化整治,特制定本规范。

各标预估工作量,工作量为预估工作量，招标方有权根据省公司实际批复情况无条件调整工作量.技术规范室外直埋式地埋电缆敷设:一、采用电力铠装电缆挖沟铺沙盖砖的方式实现传输。

在确定路由时严格按照与周围设施间的距离规范定位,有转弯处确保其弯曲半径不小于20倍，尽可能不与其它管线及电缆形成交叉，如有交叉严格按规范施工.1、电缆沟的沟深不小于0。

8米，沟宽0.4米，放设电缆前先测试电缆的绝缘电阻,然后在沟内铺沙,放入电缆后,再盖沙一层，厚度不小于10CM，而后铺砖.有重压路段时，加穿厚避钢管保护确保电缆安全。

电缆敷设完成后，再测绝缘电阻，确认无误,方可回填夯实。

2、地埋电缆敷设段埋设完毕十五日后将路由标识进行埋设，地埋电缆沟起始位置、拐弯位置及电缆末端必须单独设置路标石，其他部位间距为15m—20m设置.二、室外架空电缆敷设或沿建筑物架设实现传输1、吊架高度不小于5.5米，过路时不小于6.5米,吊挂固定点间距不大于0。

5米.2、拐角处均加保护管保护,保证远离有害气体、易燃易爆物品、树木等。

架空立杆(木质)必须采用防腐处理后的电力专用木杆。

立杆埋深应根据立杆高度确定埋深深度.埋设立杆时必须进行人工木夯夯实，避免立杆歪斜.3、电缆敷设严禁用铁丝绑扎。

4、电缆沿墙敷设部位必须采用镀锌管卡进行固定，管卡与电缆之间必须加设电缆线皮进行隔离防护,严禁管卡与电缆直接接触。

5、地埋铠装电缆入机房前必须进行铠装接地，剥开电缆部位必须进行防水包扎处理。

三、室内配电箱、照明、插座、空调等安装工程1、室内各器具安装必须横平竖直，走线合理,牢固美观.2、基站交流配电箱安装为机房内明装，严格按施工图纸施工，采用膨胀螺栓固定牢固可靠，配电箱距地1。

5米,垂直度小于3mm，安装前、后均测量绝缘电阻,测验合格后方可通电。

市电引入施工规范网络部传动中心2016年8月03日目录一、市电引入类型概述二、市电引入要求1、市电引入线径要求2、自建基站(机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求三、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电;自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。

2）租用民房作为机房类，设有专用变压器的基站,从租用低压配电系统的输出分路引至基站;租用民房无专用变压器的基站,就近从电力传输线缆处取电引至电表，再从电表引至基站.3)新建拉远站、室分站点、灯塔站点,一般就近从电力传输线缆处取电引至电表，再从电表引至基站。

二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑 2G 设备供电需求,交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA 选定),电力线缆线径应不小于4*25mm铝芯.一般市区、城郊及县城基站考虑2G 设备、3G 设备、4G共址,交流市电引入容量要求不小于20kW(自建变压器的基站，变压器容量建议按照30kVA 选定),电力线缆线径应不小于4＊35mm铝芯。

汇聚机房交流市电引入容量要求不小于30KW(自建变压器的基站,变压器容量建议按照50kVA 选定），电力线缆线径应不小于4＊50mm铝芯.核心机房根据实际容量需求和预期容量要求,配置电力线缆线径。

2、自建基站（机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入,对采用地埋引入电力线的基站，电力线要求采用电力电缆,其线径要求为16mm2(20KVA）/25mm2 （50KVA) 多股铜芯金属护套电力电缆或电缆穿钢管方式,电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站,在终端杆处引入机房交流配电箱的电力线应采用16mm2(20KVA)/25mm2（50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30 米,电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难,可采用沿机房四周地埋敷设的方法解决。

一．基站低压市电引入施工规范一般规定采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。

当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。

采用的新技术、新设备、新材料、新工艺应不低于本规范的质量标准和工艺要求。

架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

（一）市电引入标准（满足一下所有要求）1、埋地长度不宜小于15米。

对于自建基站交流供电线路宜采用套钢管直埋地的方式引入机房，2、采用铠装电缆埋地引入方式，电缆两端钢带应就近接地，接地方法同上。

3、供基站下电的高低压架空线路应与周围的树木、建筑等保持足够的安全距离。

4、变压器各接线端子应紧固无松动，确保电气接触良好，无氧化、发热现象，接线瓷瓶无破裂；变压器外壳无漏油痕迹。

5、变压器中性点、外壳的接地引下线应确保紧固良好，无断裂、松动现象。

（二）搭火点要求（满足一下所有要求）1、拱火点应合理，三相搭序应正确并美观。

2、连接应牢固，铜铝对接应用线夹，并做滴水湾。

（三）交流配电箱标准（满足一下所有要求）1、交流配电箱位置正确（区分是否一体化配电箱），符合施工图设计要求。

2、交流配电箱内各种接线连接正确并牢固。

3、进线应用开孔器、用橡皮圈保护。

压接头用热缩套管。

4、交流配电箱与地面距离1.4米，采用2根长度＞1.4米直径4-5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。

（四）油机市电切换箱（满足一下所有要求）1、位置应合理、正确、便于移动油机发电。

由各分公司确认。

2、压接头用热缩套管。

3、杆上装（油机切换）箱，箱底离地面距离1.7米，开关箱的整体不得倾斜，箱内接线工艺美观。

4、切换箱尽量安装在山坡脚下杆处，平地尽量装在机房最近杆处。

5、采用2根长度＞1.7米直径4-5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。

（五）三相电要求（满足一下所有要求）1、应使用护套颜色为黑色的三相四线制阻燃铠装电缆。
