市电引入技术要求规范书

技术规格书一、招标有关说明1、图纸、设计说明书及技术参数要求中如存在参数为某品牌所特有的，投标人可选择达到使用功能或优于其技术参数的产品均可。

某条款（或技术参数）如具有唯一性、排他性，评委会评审时将不作为硬性指标，投标人可以用相近的指标代替，但其性能和质量不得低于上述技术要求的标准，否则投标文件按无效标处理。

2、图纸、设计说明书及技术参数要求中要求提供原厂授权、厂家质保承诺函的，中标后在合同签订前提供原件，合同签订前不能提供的，招标人有权取消其中标资格，并追究其相关责任。

3、所投设备主要技术参数及配置要求中，“★”项为不接收负偏离，出现负偏离作无效投标处理；投标人须对正偏离或负偏离在技术规格响应表中逐条响应，否则后果自负。

如“★”项目技术参数具有唯一性、排他性，评委会评审时将不作为硬性指标，投标人可以用相近的指标代替并提供证明文件，但其性能和质量不得低于上述技术要求的标准。

设备主要技术参数及配置中，“★”项中要求的有关检测报告及相关认证等证件，投标时要求的可以提供复印件加盖原厂公章；非“★”项中要求的有关检测报告及相关认证等证件，不提供将影响到综合评分；中标后合同签订前必须提供有关检测报告及相关认证等证件原件，不能提供的，招标人有权取消其中标资格，并追究其相关责任。

4、工程量清单、图纸及设计说明中的产品参数与技术规格书要求不同的，以技术规格书为准。

二、项目总体建设要求投标人须保证所投设备及软件能兼容接入定远县公安局交通警察管理大队已建的智能交通系统（具体需求可与定远县公安局交通警察管理大队联系）。

所投设备及软件应具备自主知识产权和软件著作权，不会产生因第三方提出侵犯其专利权、商标权或其他知识产权而引起的法律或经济纠纷。

如因此导致招标人损失的，投标人须承担全部赔偿责任。

本次系统设计必须符合有关国际通用标准、协议和规范的技术要求；要从技术和机制上保证信息共享和综合利用，系统的操作平台、数据格式、通讯接口与协议等应是开放（标准或公开）的，可实现互联互通并支持二次开发或功能调整，保证系统具有良好的可靠性、可扩展性和可维护性，加强智能交通数据挖掘和大数据分析，为交通管理决策提供依据；同时为了保护投资，要充分发挥现有资源的作用。

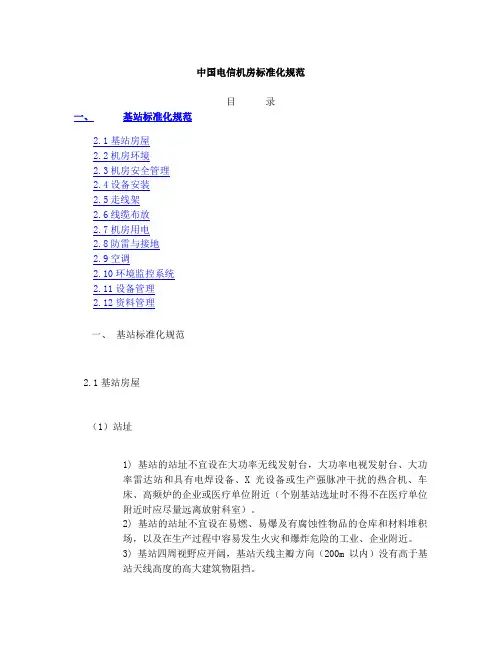

中国电信机房标准化规范目录一、基站标准化规范2.1基站房屋2.2机房环境2.3机房安全管理2.4设备安装2.5走线架2.6线缆布放2.7机房用电2.8防雷与接地2.9空调2.10环境监控系统2.11设备管理2.12资料管理一、基站标准化规范2.1基站房屋（1）站址1) 基站的站址不宜设在大功率无线发射台，大功率电视发射台、大功率雷达站和具有电焊设备、X光设备或生产强脉冲干扰的热合机、车床、高频炉的企业或医疗单位附近（个别基站选址时不得不在医疗单位附近时应尽量远离放射科室）。

2) 基站的站址不宜设在易燃、易爆及有腐蚀性物品的仓库和材料堆积场，以及在生产过程中容易发生火灾和爆炸危险的工业、企业附近。

3) 基站四周视野应开阔，基站天线主瓣方向（200m以内）没有高于基站天线高度的高大建筑物阻挡。

（2）荷载抗震加固1) 基站机房防雷、防震、接地应符合按照《电信专用房屋设计规范》（YD 5003-2005）要求。

地面匀布荷载应大于 600kg/m2（同机房内有更高荷载要求设备，按高荷载计），不能达到的采取承重加固措施。

2) 楼面为预制板楼面时，应加强楼面的整体性，防止产生裂缝。

对于租用房屋经改造作为机房使用的，应采用加固措施，尽量使设备及蓄电池组的荷载直接分散到承重墙上。

（3）基站外环境要求1) 站房附近无垃圾、积水，站房围墙内无垃圾、工程遗留物等。

2) 独立建站，需有围墙，围墙门完好、围墙无缺口，能正常关锁、隔离。

3) 围墙外排水设施齐全，四周排水孔畅通，地基稳固无沉降，围墙无裂痕。

4) 散水坡完好，无断裂和塌陷现象。

2.2机房环境（1）基站大门1) 机房门采用钢质防盗门，门外开，防盗门不应有损坏或腐蚀生锈痕迹, 门锁不锈蚀，打开容易、防盗性能良好；2) 基站防盗门外侧应有醒目、统一的警示牌。

（2）基站窗户、地面、墙面1) 机房窗户应不受阳光直射，受阳光直射时需用遮光纸做避光处理或用隔热板封闭窗户。

2) 机房室内净空高度≥2.8m。

工业和信息化部关于印发《通信网络供电系统运行安全监督管理办法》的通知文章属性•【制定机关】工业和信息化部•【公布日期】2010.11.13•【文号】工信部电管[2010]563号•【施行日期】2010.11.13•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】通信业,电力及电力工业正文工业和信息化部关于印发《通信网络供电系统运行安全监督管理办法》的通知（工信部电管[2010]563号）各省、自治区、直辖市通信管理局，中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司：现将《通信网络供电系统运行安全监督管理办法》印发给你们，请遵照执行。

二〇一〇年十一月十三日通信网络供电系统运行安全监督管理办法第一章总则第一条为了加强通信网络供电系统运行安全监督管理，预防由于供电系统原因造成的电信网络运行事故的发生，保障通信网络运行稳定可靠，根据《中华人民共和国安全生产法》、《中华人民共和国电信条例》等相关法律、行政法规，制定本办法。

第二条工业和信息化部和各省、自治区、直辖市通信管理局（以下简称电信监管部门）对基础电信业务经营者的通信网络供电系统运行安全工作和由于供电系统原因造成的电信网络运行事故的预防、报告、处理等活动的监督管理，适用本办法。

第三条本办法所称的通信网络供电系统是指为通信局（站）内各种通信设备负荷、保证建筑负荷、一般建筑负荷等提供用电的柴油发电机组、高低压配电设备、直流配电设备、蓄电池组、不间断电源设备（UPS）等设备组成的供电系统。

第四条基础电信业务经营者各级机构是通信网络供电系统运行安全管理的责任主体，应当遵守本办法和通信局（站）供电系统总技术要求及其他技术规范，加强通信网络供电系统运行维护管理，建立健全通信网络供电系统运行维护监督制度，完善通信网络供电系统运行安全条件，确保通信网络运行稳定可靠。

第五条电信监管部门是通信网络供电系统运行监督管理的主管部门。

工业和信息化部在全国范围内履行监督管理职责。

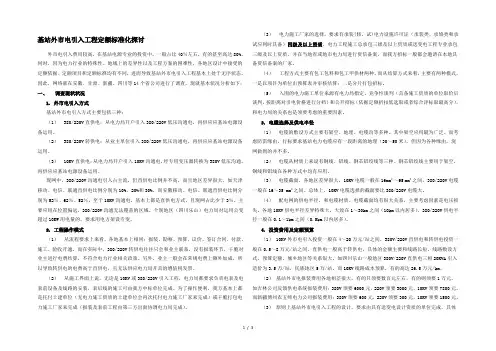

基站外市电引入工程定额标准化探讨外市电引入费用较高，在基站电源专业的投资中，一般占比40％左右，有的甚至高达80%。

同时，因为电力行业的特殊性、地域上的差异性以及工程方案的困难性，各地区设计中接受的定额依据、定额项目和定额标准均有不同，进而导致基站外市电引入工程基本上处于无序状态。

因此，网络部在安徽、甘肃、新疆、四川等14个省公司进行了调查，现就基本状况分析如下：一、调查现状状况1.外市电引入方式基站外市电引入方式主要包括三种：（1）380/220V直供电：从电力局开户引入380/220V低压沟通电，再供应应基站电源设备运用。

（2）380/220V转供电：从业主单位引入380/220V低压沟通电，再供应应基站电源设备运用。

（3）10KV直供电：从电力局开户引入10KV沟通电，经专用变压器转换为380V低压沟通，再供应应基站电源设备运用。

现网中，380/220V沟通电引入占主流，但直供电比例并不高，而且地区差异很大。

如天津移动、电信、联通直供电比例分别为10%、20%和30%，而安徽移动、电信、联通直供电比例分别为52％、62％、52％。

至于10KV沟通电，基本上都是直供电方式，且现网占比少于3％，主要应用在位置偏远，380/220V沟通无法覆盖的区域。

个别地区（四川乐山）电力局对运用公变超过10KW用电量的，要求用电方架设专变。

2.工程操作模式（1）从流程要求上来看，各地基本上相同：报装、勘察、预算、议价、签订合同、付款、施工、验收开通。

而在实际中，380/220V转供电往往只会和业主联系，没有报装环节，干脆对业主进行电费结算，不符合电力行业相关政策。

另外，业主一般会在常规电费上额外加成，所以导致转供电的电费高于直供电，且无法供应电力局开具的增值税发票。

（2）从施工界面上说，无论是10KV或380/220V引入工程，电力局都要求负责电表及电表前设备及线路的安装，表后线的施工可由我方中标单位完成。

移动基站配套施工采购谈判技术规范书中国移动通信集团河南有限公司濮阳分公司一．本文件为中国移动通信有限公司濮阳分公司（以下简称买方）对濮阳移动基站配套工程施工集中招标采购的供应商(以下简称卖方）提出的技术规范书。

本规范书将作为谈判的基础以及施工的技术文件。

二．内容：铁塔基础、塔下机房及围墙工程施工，机房改造工程施工,基站彩钢房、天线抱杆接地系统及配套工程施工，基站房屋屋顶防水,基站院内地面硬化。

三．卖方提供的服务应满足以下技术规范和文件：1、铁塔基础、塔下房及围墙工程施工要求1.1、工程施工标准、规范及技术要求1.1。

1、施工标准及规范：（1）国家相关施工及验收规范.(2）《河南移动工程建设管理规范》。

1.1.2、铁塔基础相关技术要求:（1）铁塔基础施工应按照设计图纸并严格遵守相关施工及验收规范。

(2)铁塔基础顶面应平整，用钢尺、水平尺、经纬仪或水平仪观测铁塔基础的水平度，允许偏差为±2。

0mm。

（3)地脚螺栓露出铁塔基础顶面长度应符合铁塔工程设计要求,允许偏差为±10mm,螺栓垂直,位置准确。

塔基各对应螺栓的中心边长及对角线尺寸间距允许偏差为±10mm。

（4)其它见施工图纸。

1。

1.3、基站房屋相关技术要求:室内净高3000mm，室内外高差、上下圈梁、机房尺寸等必须按图纸施工，地面瓷砖规格为600mmX600mm、颜色为亚白色,要求见施工图纸。

1.1.4、围墙技术要求:按图纸施工.围墙高度和强度、工艺必须达到图纸要求。

1.1。

5、市电引入:按照《农村低压电力技术规程》和《濮阳市中低压配电网工程技术与工艺规定》要求进行施工.1。

2验收1.2.1隐蔽工程验收（1）乙方应进行自检，并在验收前12小时以书面形式通知甲方，通知应包括工程的内容、时间和地点。

验收合格甲方在验收记录上签字后，乙方可继续施工。

验收不合格，乙方在甲方限定的时间内整改后重新验收,延误的工期由乙方承担。

（2）无论甲方是否进行验收，当甲方要求对已经隐蔽的工程重新检验时,乙方应按要求配合检验，并在检验后重新覆盖或修复。

技术规范书移动通信基站供配电系统的设计应符合以下规范标准：《10KV及以下变配电所设计规范》GB 50053《供配电系统设计规范》GB 50052《电信专用房屋设计规范》YD/T 5003《民用建筑电气设计规范》 JGJ/T 16《全国民用建筑工程设计技术措施 (电气部分) 》等现行相关规程规范的规定。

一、主用电源（市电）标准（1）基站侧交流配电箱各相电压应在-15%—+7%范围之间，即187V—235V，零地电压不大于4V，三相电压不平衡度小于4%。

（2）在250米经济供电范围内，采用0.4kV电压等级供电；超过250米，经过技术经济的合理性比较，采用10kV电压等级供电。

宜选用节能型及具备高过载能力的D-yn11接线组别的变压器。

在基站用电末端，0.4kV电压的偏移率不应超过±7%。

（3）对于30米以上较长距离供电宜采用YJV22铠装电力电缆直埋地作为供电主线路；30米以下短距离宜采用YJV非铠装电力电缆穿钢管埋地的供电方式。

地势复杂的场所，宜采用电缆架空供电线路。

架空线路部分宜设置防盗装置。

（4）移动通信基站用电容量应计及通信设备、蓄电池充电、照明、空调、维修等用电容量，预留设备扩容用电容量。

（5）无论何种线材和何种配电方式，出于线路的机械强度考虑，所采用的导线截面不得小于25mm2，且应根据负荷大小、输电距离、压降要求等选择合适的线径；采用三相四线供电时零线截面积不应小于相线的50%，单相制的零线截面应与相线截面相同。

（6）电力杆拉线设置符合相关电力施工标准。

同一档距内各相线垂度应一致，相差不得大于50mm，接入基站档距不得大于25m。

电力杆路通过城镇和村庄时档距不得大于50 米，通过田间不得大于70 米。

（7）采用裸线（钢芯铝铰）或互套电缆线施工时，线路档距中间不应出现接头；采用单芯绝缘线施工时，档距间接头不应超过1 个，且接头距导线的固定点不应小于0.5 米;不同金属、规格、铰向的导线严禁在同一档距内连接。

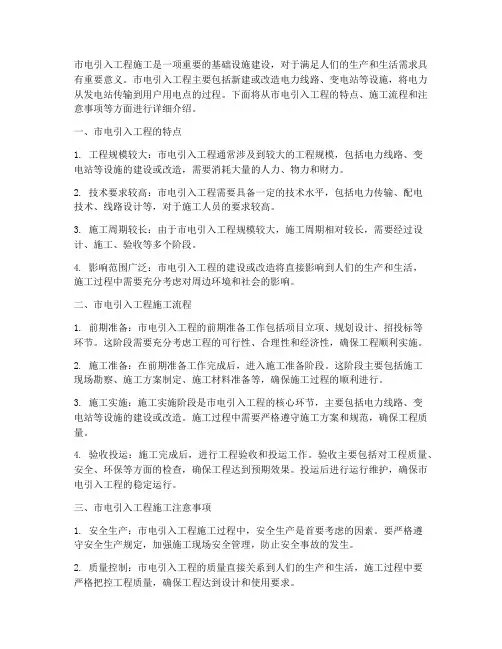

市电引入工程施工是一项重要的基础设施建设，对于满足人们的生产和生活需求具有重要意义。

市电引入工程主要包括新建或改造电力线路、变电站等设施，将电力从发电站传输到用户用电点的过程。

下面将从市电引入工程的特点、施工流程和注意事项等方面进行详细介绍。

一、市电引入工程的特点1. 工程规模较大：市电引入工程通常涉及到较大的工程规模，包括电力线路、变电站等设施的建设或改造，需要消耗大量的人力、物力和财力。

2. 技术要求较高：市电引入工程需要具备一定的技术水平，包括电力传输、配电技术、线路设计等，对于施工人员的要求较高。

3. 施工周期较长：由于市电引入工程规模较大，施工周期相对较长，需要经过设计、施工、验收等多个阶段。

4. 影响范围广泛：市电引入工程的建设或改造将直接影响到人们的生产和生活，施工过程中需要充分考虑对周边环境和社会的影响。

二、市电引入工程施工流程1. 前期准备：市电引入工程的前期准备工作包括项目立项、规划设计、招投标等环节。

这阶段需要充分考虑工程的可行性、合理性和经济性，确保工程顺利实施。

2. 施工准备：在前期准备工作完成后，进入施工准备阶段。

这阶段主要包括施工现场勘察、施工方案制定、施工材料准备等，确保施工过程的顺利进行。

3. 施工实施：施工实施阶段是市电引入工程的核心环节，主要包括电力线路、变电站等设施的建设或改造。

施工过程中需要严格遵守施工方案和规范，确保工程质量。

4. 验收投运：施工完成后，进行工程验收和投运工作。

验收主要包括对工程质量、安全、环保等方面的检查，确保工程达到预期效果。

投运后进行运行维护，确保市电引入工程的稳定运行。

三、市电引入工程施工注意事项1. 安全生产：市电引入工程施工过程中，安全生产是首要考虑的因素。

要严格遵守安全生产规定，加强施工现场安全管理，防止安全事故的发生。

2. 质量控制：市电引入工程的质量直接关系到人们的生产和生活，施工过程中要严格把控工程质量，确保工程达到设计和使用要求。

一、室分项目总体建设方式本期室分工程方案采用4G、5G无源分布系统覆盖，覆盖区域含各楼宇平层、地下停车场、停车出入口、电梯井道、电梯厅等全区域。

走廊等公共区域需预留桥架供室内分布系统综合布线，建筑内需预留室分总机房、弱电间和管廊等资源。

1.1、室内分布系统性能指标1.1.1、驻波比（1）从基站信号引出处测试，前端未接任何有源器件或放大器，其驻波比要求小于1.3。

若中间有放大器或有源器件，在放大器输入端处加一负载或天线，所有有源器件应改为负载或天线再进行驻波比测试。

（2）从管井主干电缆与分支电缆连接处测至天线端的驻波比，应小于1.3。

（3）从放大器输出端测试至末端的驻波比，前端未接任何放大器或有源器件，其驻波比要求小于1.3。

（4）对于双波段或多波段器件及天线，其驻波比指标可增大至 1.8，但测试频率范围应相应调整。

注：在室内安装有金属天花等特殊情况下，以上驻波比指标可视实际情况适当放宽。

1.1.2、噪声电平从基站接收端位置测试上行噪声电平，要求噪声电平均小于-118dBm。

1.1.3、天线口输出功率同一类型的分布天线口输出功率基本一致，功率差异值不大于6dB，天线口输出功率符合环评要求，最高不超过15dBm。

天线口实际输出功率与设计值偏差不大于3dB。

1.1.4、双路功率平衡按楼层抽测组成MIMO天线阵的两个单极化天线的天线口功率，要求功率差异值不大于3dB。

1.1.5、室分小区干扰隔离要求天馈系统反射式互调直接影响基站小区上行干扰情况，反射式互调由天馈系统中的跳线、馈线连接器、馈线及天线中最差组件决定。

指标要求：1、POI多系统接入平台、单个无源器件如天线、耦合器、合路器等3阶互调值应符合设计要求。

2、各通信系统间隔离度要求如下：1.2、各系统性能指标1.2.1、无线覆盖边缘场强1.2.2、接通率在无线覆盖区内95%的位置，99%的时间移动台可接入网络；1.2.3、无线信道呼损语音业务呼损不大于2%，数据业务呼损不大于5%；1.2.4、数据业务速率要求以下速率为优化参考数值。

广东铁塔公司2015年第一批新建及改造站点工程项目施工技术标准和要求一基站配套部分二土建装修部分三其他说明一基站配套部分1．施工要求1.1施工准则1.1.1施工单位必须严格按照批准后施工图设计进行施工。

1.1.2施工单位接到任务书，应制订详细的施工方案、计划和进度，保证按时完成任务。

1.1.3施工单位接到施工图后，应组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。

更好的，按期、按质、按量完成施工任务。

1.1.4施工单位必须遵守国家或部委颁发的法规、标准和规范。

1.1.5施工单位必须严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及中国铁塔公司的有关文件规定和要求。

1.1.6施工质量应以施工质量第一位宗旨，施工单位必须加强施工现场的管理和施工监督，严格执行施工规范。

做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。

符合相关技术要求。

1.1.7施工单位必须严格按施工操作程序施工，做到文明施工、文明生产。

施工中应做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。

1.1.8施工完毕，各项测试指标合格，需对电路进行割接时、施工单位应制订出详细的割接方案、步骤和方法报建设单位和主管单位批准后进行割接并保证做到万无一失。

1.2施工工艺要求和测试要求1.2.1设备安装设备机架安装应按施工图平面设计位置安装。

机架安装要求垂直、牢固、安装位置正确、方向一致，符合原邮电部及信息部通信设备安装抗震加固或设计文件抗震加固要求。

新旧设备内的各种插件应按设计文件进行插接，不能插错，插接位置正确、牢固、不松动。

1.2.2槽道或走线梯的安装槽道或走线梯安装位置应符合施工图的设计要求，与设计高度或原有槽道高度、水平一致，吊挂要垂直，安装位置正确，各种连接件、紧固件安装牢固符合抗震加固要求。

1.2.3音频线的布放1.2.3.1 音频线的布放应按施工图设计指引的路由和方向布放，在水平和垂直的位置，电缆布放要平直不弯曲，绑扎要整齐、松紧要适度，转弯的地方要弯位适当、整齐、美观。

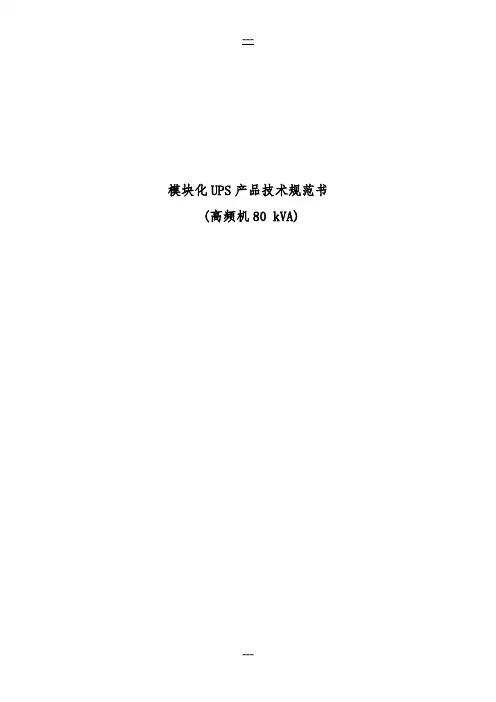

模块化UPS产品技术规范书 (高频机80 kVA)目录1.总则 (1)2.主要技术要求 (1)2.1编制依据 (1)2.2环境条件 (2)2.3外观、结构要求 (2)2.4电气性能 (2)2.5电磁兼容限值 (7)2.6保护功能 (7)2.7开关及保险故障告警功能 (8)2.8遥测、遥信性能 (8)2.9电池组智能管理功能 (8)2.10外壳保护要求 (9)2.11安全要求 (9)2.12可靠性要求 (9)2.13软启动功能 (9)2.14高温带载试验 (9)2.15其他 (10)3.试运行及验收 (11)4.运行保证服务 (11)5.技术文件 (14)附件1：技术应答偏离表 (15)1.总则1.1 适用范围:1.1.1 本技术要求所涉及的模块化UPS适合于单机容量为80kVA高频机UPS(允许投标厂家高于此容量，最大不超过120kVA，功率模块容量可以略大于20kVA)。

1.1.2 本技术要求所涉及的模块化UPS的技术要求需满足本技术文件的相关技术要求。

1.1.3 投标人对本技术招标文件的所有技术应答都可作为到样产品(含投标产品型号所对应的电池开关箱)的比对及检测依据。

1.2 投标人(卖方)必须对本招标文件的每一款作出明确答复，是具体数据的技术指标需提供具体技术数据和指标，并给出数据的来源。

否则视该条回答无效。

1.3 请投标人提供包括以下内容的技术文件(中文)。

1.3.1 请投标人提供设备(含型号所对应的电池开关箱)的详细技术性能、功能、指标，结构(容量、尺寸和重量)等。

1.3.2 请投标人提供投标产品的蓄电池供电电压等级、蓄电池组连接线端位置(图示说明)、后备时间分别为30min、1h、2h、3h时蓄电池组容量及蓄电池组与UPS主机之间连接电缆的线径要求、及配置的电池开关箱的要求(列表说明)，并列出蓄电池组容量的计算方法及公式，以附件型式提供。

1.3.3 请投标人提供设备的可靠性，包括MTBF数据及计算依据。

第一章技术规范书一、采购规模本项目采购手动或自动市电-油机转换交流配电箱约600个。

二、技术规范1、主要技术要求1.1采用箱式结构，总体性能必须满足以下的国家规范标准：GB50254-1996《电气装置安装工程低压电器施工及验收规范》GB2682-1981《电工成套装置中指示灯及按钮颜色》GB2861-1981《电工成套装置中导线颜色》GB4028-1993《外壳防护等级（IP代码）》GB7251-1987《低压成套开关设备》GB9466-1997《低压成套开关设备基本试验方法》GB50303-2002《建筑电气工程质量验收规范》GB50150-1981《电气装置安装工程电气设备交接试验标准》GB50171-2002《电气装置安装工程盘、柜及二次回路接线施工及验收规范》IEC439-1《成套低压开关设备和控制设备》IEC364《建筑电气装置》IEC439-3《对非专业人员使用的低压开关设备和控制设备》JB2436-1992《电力传输控制装置用铜制裸压接端头》机箱表面为防静电喷塑，前面设置右单开门，箱门采用按启式，弹式门锁，需要时门可拆卸。

机箱用1.5mm厚的冷轧钢板，颜色为驼灰色（计算机色），防护等级为IP41。

箱体尺寸：高×宽×深=650×510×200mm，尺寸误差允许在±10%以内，表面经过抗氧化喷塑处理。

箱体右下角配置铭牌，标明产品编号、生产厂家名称及生产日期，左上角印制中国电信LOGO标志。

箱体内各部件应设置得当，在安装和维护中需要接触到的所有部件都应容易接触到。

箱体内的开关布置由厂商根据实际应用合理布放。

箱体必须通过国家强制性产品认证（CCC）并出具证明材料。

1.2机箱内部应具有足够的空间布线，各线缆间距应满足绝缘及抗干扰要求，其电力线沿机箱两侧扎线角铁布放。

机箱内部设零线排和保护地铜排，铜排要求：宽度×厚度=30mm×3mm，其预留M6及M8接线孔洞数量共14个，并满配接线螺栓（带有平面垫片及弹簧垫片，6个8mm²，8个6mm²）。

第二章技术规范书概述1.1适用范围1.1.1本技术要求所涉及的交流配电箱仅适合于总容量不超过45kW三相电源输入的基站使用。

1.1.2投标人对交流配电箱技术招标文件的所有技术应答都可作为到样产品的比对及检测依据。

1.1.3投标人必须对本招标文件的每一款作出明确答复，是具体数据的技术指标需提供具体技术数据和指标，并要给出数据的来源，否则视该条回答无效。

投标人能否满足上述要求。

1.1.4请投标人以纸质附件形式提供投标产品的第三方认证机构（CMA 和CNAS认证机构）检测报告或检测证明材料。

1.1.5请投标方提供3C认证证书和检测报告。

1.1.6请投标人以纸质附件形式提供本标书中要求提供的微型断路器和智能电表等产品的原厂检测报告。

1.1.7请投标人提供设备的详细技术性能、功能和指标，结构（容量、尺寸和重量）等。

1.1.8请投标人提供所提供设备工厂验证测试报告样本。

1.1.9本文件的解释权属于招标人。

2交流配电箱2.1交流配电箱主要技术要求产品主要技术要求参见企业标准：《新建配套设备标准汇总册(V1.0)》（Q/ZTT 1007-2014）第2部分交流配电箱相关要求。

2.2交流配电箱容量系列380V/63A、380V/100A。

2.2.1工作环境工作温度：-10℃～50℃相对湿度：≤95％（40±2℃时）大气压力：70～106kPa（近似海拔高度0～3000m）。

2.2.2贮存环境环境温度：-45℃～+70℃环境湿度：≤95％（40±2℃时）2.2.3冲击与振动冲击：系统应能承受峰值加速度为150m/s2，持续时间为11ms。

振动：振动频率为10～55Hz（正弦扫频），振幅为0.35mm。

2.2.4外观2.2.5.1配电箱外观应喷涂无眩目反光喷塑涂层，箱体颜色应为B04银灰色（参照GSB05-1426-2001《漆膜颜色标准样卡》）。

2.2.5.2 标配交流配电箱面板应设有两个红色指示灯，分别显示两路四。

地网、地埋电缆等施工技术要求（一）、总体原则1、乙方必须按甲方提供的施工设计图纸及技术规范文件进行施工，要严格按要求和标准保证施工质量，质量保证年限为验收完成后5年。

施工质量不符合标准，接地电阻未达要求，必须无偿、无条件返工，直至符合验收标准。

2、辅助材料除铠装电缆的两端接地件由甲方提供外，其余全部由乙方负责施工过程中，乙方应爱护甲方设施，所有对原土建施工的损坏，包括对硬化地面、墙面、道路等，乙方应负责进行修护。

3、若施工时铁塔未安装好，所有接地应按施工要求在相应位置做好预留。

4、终端杆处电力引入搭火根据电力公司与地埋电缆施工先后确定，若终端杆已立好，市电已布放到位，则搭火及布放连接事宜由乙方负责，若施工时电力引入还未到位，则乙方负责做好室内配电箱的连接，并按规范要求在引入侧做好电缆预留，包括预留流水弯的长度。

5、工程施工完成，乙方应对现场进行清理，保证施工现场整洁、干净。

（二）、具体施工要求（A）、地网施工要求1、移动基站地网的组成：按均压、等电位的原理，将工作地、保护地、防雷地组成一个联合接地网。

站内各类接地线应从联合接地网上分别引入。

2、甲方提出地网的总体建设要求，基本地网面积不小于15m×20m，水平接地体长度不小于200米，垂直接地体不少于24根（2.5米/根），若由于土质原因，则相应增加接地体数量，接地体总长度不小于60米。

接地体上端距地面原则上不应小于0.7m，城区基站接地电阻小于3欧姆，乡镇农村基站接地电阻小于5欧姆，原则上不得使用降阻剂、降阻棒等成品材料，若需使用必须征得甲方同意。

3、室内、室外接地要求1、在机房内设置均压带，均压带在机架上方沿走线架布设，材料为铜材，截面不应小于3mm×30mm；走线架的两端应和均压带可靠的连接。

2、室内所有设备保护地统一接至均压带上，均压带通过4mm×40mm热镀锌扁钢通过铜铁转换与机房的地网相连。

3、室外铜排(200*60*8，8孔以上接地端，配好镀锌螺栓和螺帽)安装在馈线孔正下方10—15公分处，通过铜铁转换与室外铜牌氧焊连接，与扁铁焊接接入地网。

通信机房施工规范一、通信设备安装条件（一）通信机房的安全1、各级通信机房必须符合YD5002-94《邮电建筑防火设计标准》的有关规定；2、通信机房必须配备有效的灭火消防器材，设置的火灾自动报警系统和固定式气体灭火系统必须保持性能良好；3、通信机房装修材料为阻燃材料应符合建筑内部装修设计防火规范（GB50222-95）；4、通信机房内的预留孔洞配置有阻燃材料的安全盖板或填充物；5、通信机房内严禁存放易燃易爆物品；6、通信机房门窗应设牢固的防盗措施。

（二）机房其它条件的控制1、市电引入，交流电能保证供给2、接地汇集装置已安装，接地电阻符合要求（三）施工技术及机具仪表检验1、承包单位应以批准的施工组织设计文件为依据，填写施工技术人员、技术水平和用于施工的机具仪表状况报验申请表，报送监理检验签证。

2、施工技术人员应具有专业技术操作上岗证书。

3、用于施工的机具仪表状况应该良好，并具有各种检验证书，如：机具、仪表的计量合格证书等。

二、设备工艺安装质量（一）安装机架质量1、设备外包装不能有损坏，对已损坏的外包装的设备，打开后应重点检查损伤、发霉、雨水、变形等项；2、机架位置符合工程设计平面图要求，安装宽机架(2600或2200×600×300)时底部面应用4套￠10-12 mm膨胀螺栓进行加固，安装窄条机架时(2600或2200×300×150)，根据实际情况而定。

有活动地板的机房，还要加工机架底座，底座应比地板高3-5 mm。

机架顶端要用夹板与走线架（槽道上梁）固定。

需要机架位置变更时，必须经得设计和建设单位的同意，并办理相应手续。

3、机架垂直度误差为机架高度0.1%，可用吊线锤测量。

各机架之间缝隙前后偏差≤3 mm，几个机架排列在一起，面板应在同一平面、同一直线上。

4、当地震设防烈度在七度或七度以上地区的机房，机架安装必须进行抗震加固，应符合《通信设备安装抗震设计规范》（YD5059-98）要求。
