××变电站××kV××电容器(串并联、集合式)间隔试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时××供电公司××××班1 适用范围本作业指导书仅适用于××变电站35kV 及以下××电容器（串并联、集合式）间隔交接验收试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。
2、引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书发布时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号局部放电试验 GB/T 7354—2003电气装置安装工程电气设备交接试验标准 GB 50150 –1991安徽电网并联电容器组管理规定[2005]63号试验仪器使用说明书3、试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3.5 人员分工4 试验程序4.1 开工4.3 竣工5 试验总结6 作业指导书执行情况评估7 附录试验记录。

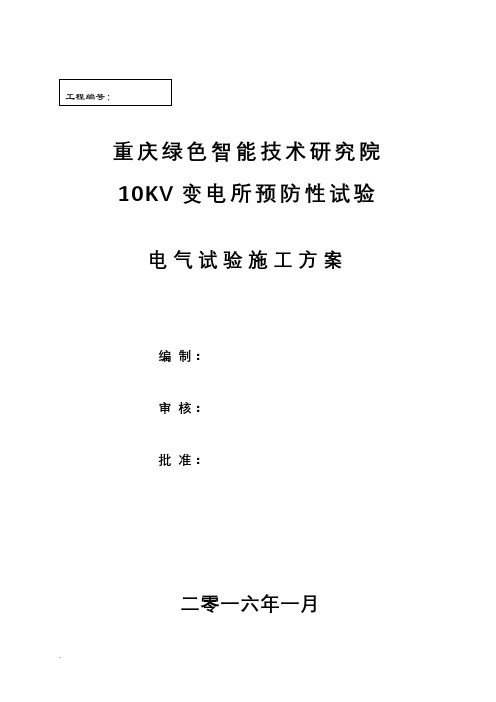

重庆绿色智能技术研究院10KV变电所预防性试验电气试验施工方案编制：审核：批准：二零一六年一月目录一.工作任务概况二.试验人员及试验设备准备三.试验准备四.试验进度计划五.技安措施及注意点一、工作任务概况1.1．重庆绿色智能技术研究院10KV变电所预防性试验，总容量为8850kVA+60kVA，其1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA共变压器9台，10kV高压开关柜22台，开关及保护16套，10KV电力电缆13根，10KV电压互感器2只，少油开关检测1只，高压避雷器21只，接地电网7处等。
本次停电计划为一天，电气试验施工周期为一天，施工完成1#、2#线主变、开关、电缆试验及所有保护校验工作（包括清扫），当天下午恢复送电。
1.2．本计划编制依据1.2.1．《电气设备预防性试验规程》（DL/T596-1996）1.2.2．《重庆市电力设备交接和预防性试验规程》二．试验人员及试验设备配备2．1．试验人员2.1.1．试验班班长（现场负责人）2.1.2．试验班组成员：2.2．试验设备2.2.1．电试设备：YSKS3/JD交流耐压控制箱、试验变压器3KVA/5KVA、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄露测试仪、高压电子兆欧表2.2.2．开关试验设备：KZY-3/ZKC-1 型开关特性测试仪、回路电阻自动测试仪、2.2.3．继电保护试验设备：AD310B/单相继电保护试验仪、JZS-2继电器综合测试仪、大电流发生器、3KVA/5KVA调压器三、试验准备3.1．安全、技术准备3.1.1．由试验班班长会同技术负责人察看现场编制作业计划书，开出（变电第一或第二种工作票）报主管部门审批以后执行3.1.2．根据作业计划书及业主要求和现场实际情况对试验班组人员进行安全技术交底3.1.3．根据现场具体情况，合理布置现场人员工作3.1.4．察看现场安全工器具情况（应满足工作票安全措施要求所需安全工器具，如有损坏或不全应另带）四．试验进度计划一．试验进度计划*试验日期为月日当天月日上午1．开具变电第一种工作票审核并送至试验现场（用户变电所值班负责人或许可人填写）2016年/2．试验人员到现场开开工会、分工并做好准备工作2016年/ 7：45----8：00*用户值班人员应在此时间前将柜进线开关断开使设备停运并做好安措、技措。
预防性试验作业指导书（变电站10kV分册）二○一○年十二月前言预防性试验是为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测。
预防性试验是电力设备运行和维护工作中一个重要环节，是保证电力设备安全运行的有效手段之一。
为了强化一次设备定期预防性试验工作，规范预防性试验现场作业，广西水利电业集团有限公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。
本作业指导书系参照国家标准、行业标准、国家电网标准及相关的技术规范、规定编写，涵盖所有一次设备的相关试验项目，规范相应的试验方法和程序、规范试验仪器和设备。
本作业指导书对变电站10kV设备（包括变低/母联开关间隔、站用变压器间隔、电压互感器间隔、电容器组间隔、出线开关间隔）周期性的预防性试验（电气部分）工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导变电站10kV设备的预防性试验工作。
目录10kV变低/母联开关间隔预防性试验（电气部分）作业指导书 (1)10kV站用变压器间隔预防性试验（电气部分）作业指导书 (20)10kV电压互感器间隔预防性试验（电气部分）作业指导书 (47)10kV电容器组间隔预防性试验（电气部分）作业指导书 (66)10kV出线开关间隔预防性试验（电气部分）作业指导书 (97)10kV变低/母联开关间隔预防性试验（电气部分）作业指导书10kV变低/母联开关间隔预防性试验（电气部分）作业指导书1范围本作业指导书适用于10kV变低/母联开关（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）周期性的预防性试验（电气部分）工作。
2规范性引用文件GB3906—2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验国家电网安监[2009]664号《电力安全工作规程》（发电厂及变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）使用说明书开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、橡塑电缆、干式电压互感器）交接试验报告历次预防性试验报告4 安全及预控措施4.1 安全措施4.1.1试验应填写变电第一种工作票。
10kv电力设备预防性试验指导书1.适用范围本作业指导书适用于架空电力线路、电缆、电气设备运行参数的测试测量作业。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.10kv电力设备预防性试验标准化作业指导书4.1.电力变压器的试验项目、周期和要求序号项目周期要求说明1 绕组直流电阻1）交接时2）无励磁调压变压器变换分接位置后3）有载调压变压器的分接开关检修后（在所有分接侧）4）大修后5）必要时1）1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%2）1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值2%3）与以前相同部位测得值比较，其变化不应大于2%1）电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，按要求中3）项执行2）不同温度下的电阻值按下式换算R2= R1（T+t2）/（T+t1）式中R1 、R2分别为在温度t1、、t2时的电阻值；T为计算用常数，铜导线取235，铝导线取2253）无励磁调压变压器应在使用的分接锁定后测量2 绕组绝缘电阻、吸收比或（和）极化指数1）交接时2）大修后3）段修后1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化2）吸收比（10~30℃范围）不低于1.3或极1)采用2500V或5000V兆欧表2）测量前被试绕组应充分放电3）测量温度以顶层油温为准，尽量使每次测量温度相近4）尽量在油温低于50℃时测量，不同温度下的绝缘电阻值一般可按下式换算R2= R1*1.5(t1- t2)/10式中R1 、R2分别为在温度t1、、t2时的绝缘电化指数不低于1.53）绕组绝缘电阻值（参考）MΩ高压线圈温度电压等级 20 30 40 50 607010Kv 300 150 80 43 24131kV以下 35 18 9 5 3 2阻值5)吸收比和极化指数不进行温度换算3 绕组的tgδ1)交接时2)大修后3)必要时1)20℃时tgδ不大于下列数值:35Kv及以下1.5%2) tgδ值与历年的数值比较不应有显著变化(一般不大于30%)3)试验电压如下:绕组电压10kV10kV及以上绕组电压Un10kV以下4)用M型试验器时试验电压自行规定1)非被试绕组应接地或屏蔽2)同一变压器各绕组tgδ的要求值相同3)测量温度以顶层油温为准,尽量使每次测量的温度相近4)尽量在油温低于50℃时测量,不同温度下的tgδ值一般可按下式换算tgδ2=tgδ1*1.3(t1- t2)/10式中tgδ1、 tgδ2分别为t1、、t2温度时的值4 交流耐压试验1）交接时2）段修后3）更换绕组后4）段修后1）10kV油浸变压器（电抗器）试验电压值：出厂试验35Kv，交接大修30Kv，出厂电压不明时和干式变压器26Kv1）可采用倍频感应或操作波感应法2）电抗器进行外施工频耐压试验2）干式变压器全部更换绕组时，按出厂试验电压值；部分更换绕组和定期试验时，按出厂试验电压值的0.85倍5 铁芯（有外引接地线的）绝缘电阻1）交接时2）大修后3）必要时1）与以前测试结果相比无显著差别2）运行中铁芯接地电流一般不大于0.1A1）采用2500V兆欧表（对运行年久的变压器可用1000V兆欧表）2）夹件引出接地的可单独对夹件进行测量6 穿心螺栓、铁轭夹件、绑扎钢带、铁芯、线圈压环及屏蔽等的绝缘电阻1）大修后2）吊芯检查时3）必要时1）绝缘电阻不低于初测值的5%2）绝缘电阻值一般不低于10MΩ1）采用2500V兆欧表（对运行年久的变压器可用1000V兆欧表）2）连接片不能拆开者可不进行7 绕组泄漏电流1）1~3年2）必要时1）试验电压一般如下：绕组额 620 66定电压 3 ~~ ~ 500Kv 10 10330直流试验电压 5 1020 40 60kV2）与前一次测试结果相比应无明显变化读取1min时的泄漏电流值8 绕组所有分接的电压比1）分接开关引线拆装后2）更换绕组后1）各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律3）交接时2）电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%;其它所有变压器：额定分接电压比允许偏差为±0.5%，其它分接的电压比应在变压器阻抗电压值（%）的1/10以内，但不得超过±1%9 校核三相变压器的组别或单相变压器极性1）更换绕组后2）交接时3）大修后必须与变压器铭牌和顶盖上的端子标志相一致10 有载调压装置的试验和检查1）检查动作顺序，动作角度2）操作试验：变压器带电时手动操作、电动操作、远方操作各2个循环3）检查和切换测试：a）测量过渡电阻的阻值1）1年或按制造厂要求2）大修后3）必要时范围开关、选择开关、切换开关的动作顺序应符合制造厂的技术要求，其动作角度应与出厂试验记录相符手动操作应轻松，必要时用力矩表测量，其值不超过制造厂的规定，电动操作应无卡涩，没有连动现象，电气和机械限位动作正常与出厂值相符三相同步的偏有条件时进行b）测量切换时间c）检查插入触头、动静触头的接触情况，电气回路的连接情况d）单、双数触头间非线性电阻的试验e）检查单、双数触头间放电间隙4）检查操作箱5）切换开关室绝缘油试验6）二次回路绝缘试验差、切换时间的数值及正反方向切换时间的偏差均与制造厂的技术要求相符动、静触头平整光滑，触头烧损厚度不超过制造厂的规定值，回路连接良好按制造厂的技术要求无烧伤或变动接触器、电动机、传动齿轮、辅助接点、位置指示器、计数器等工作正常符合制造厂的技术要求，击穿电压一般不低于25kV绝缘电阻一般不低于1 MΩ采用2500V兆欧表11 整体密封检查1）交接时2）必要时1）35kV及以下管状和平面油箱变压器采用超过油枕顶部0.6m油柱试验（约5kPa压力），对于波纹油箱和有散热器的油箱采用超过油枕顶部0.3m油柱试验（约2.5kPa压力），试验时间12h无渗漏试验时带冷却器，不带压力释放装置2）110kV及以上变压器，在油枕顶部施加0.035Mpa压力，试验持续时间24h无渗漏12 冷却装置及其二次回路检查试验1）1年2）大修后3）必要时1）投运后，流向、温升和声响正常，无渗漏2）强油水冷装置的检查和试验，按制造厂规定3）绝缘电阻一般不低于1MΩ测量绝缘电阻采用2500V兆欧表4.2.互感器的试验项目、周期和要求序号项目周期要求说明1绕组的绝缘电阻1）1年2）交接时3）大修后1）绕组绝缘电阻与初始值及历次数据比较，不应有显著变化2） MΩ高压线圈温度电压等级 20 304010Kv 450 2501303）二次线圈绝缘电阻不低于2MΩ1）一次线圈采用2500V兆欧表2）二次线圈采用1000V兆欧表2 线圈对外壳交流耐压试验1）3年2）大修后3）必要时1）一次绕组按出厂值的85%进行。
10kV断路器预防性试验标准化作业指导书2016.1.8目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4试验前准备 (1)4.1准备工作安排 (1)4.2劳动组织及人员要求 (1)4.3工器具与仪器仪表 (2)4.4技术资料 (3)4.5危险点分析与预防控制措施 (3)5安全措施 (3)6试验流程图 (3)7试验程序及工艺标准 (4)7.1开工 (4)7.2试验电源的使用 (4)7.3试验前准备工作安排 (5)7.4试验人员分工 (5)7.5作业内容 (5)7.6竣工 (7)8验收记录 (7)附录A（规范性附录）报告样式 (8)前言本标准化作业指导书是规范xxx10kV断路器预防性试验标准化作业而制定。
制定本标准化作业指导书的目的是指导10kV断路器预防性试验标准化作业的全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。
本标准化作业指导书由xxx标准化委员会提出。
本标准化作业指导书由xxx运维检测部负责起草。
本标准化作业指导书主要起草人：本标准化作业指导书审核人：本标准化作业指导书批准人：本标准化作业指导书由公司运维检测部归口并负责解释。
10kV断路器预防性试验标准化作业指导书1范围本标准化作业指导书规定了10kV断路器预防性试验标准化作业的试验前准备、工作内容、验收等要求。
本标准化作业指导书适用于10kV断路器预防性试验标准化作业。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
国家电网生〔2012〕352号国家电网公司十八项电网重大反事故措施（修订版）国家电网〔2009〕664号国家电网公司电力安全工作规程（变电部分）DL/T596-1996电力设备预防性试验规程Q/GDW168-2008输变电设备状态检修试验规程3术语和定义下列术语和定义适用于本标准化作业指导书。
编号：
××变电站××无功补偿电容器间隔预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
湖北省电力公司
1适用范围
本作业指导书适用于××变电站××无功补偿电容器间隔预防性试验（包含电容器组、串联电抗器、、避雷器、放电线圈、隔离开关等设备）。
2规范性引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T 596--1996 电力设备预防性试验规程
国家电网公司电力安全工作规程(变电站和发电厂电气部分)(试行) 国家电网安监［2005］83号文
3试验前准备工作安排
3．1准备工作
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
无功补偿电容器间隔试验记录。
电气预防性试验一、主变压器实验项目1、绝缘电阻(MΩ)1)绝缘电阻换算至同一温度下，与前一次测试结果相比应无清楚变化(可参考下表判别)；2)吸收比(10～30℃范围)不低于1.33)极化指数不低于1.52、走漏电流实验(必要时做，读取1min时的走漏电流值)3、介损1)20℃时tgδ不大于以下数值：330～500kV 0.6%66～220kV 0.8%35kV及以下 1.5%2)tgδ值与历年的数值比拟不应有清楚变化(普通不大于30%)3)实验电压如下：4、交流耐压5、直流电阻测试1)1.6MV A以上变压器，各相绕组电阻相互间的差异不应大于三相平均值的2%，无中性点引出的绕组，线间差异不应大于三相平均值的1%2)1.6MV A及以下的变压器，相间差异普通不大于三相平均值的4%，线间差异普通不大于三相平均值的2%3)与以前相反部位测得值比拟，其变化不应大于2%6、油耐压7、色谱剖析二、电压〔流〕互感器实验项目1、绝缘电阻1〕一次侧不低于出厂或历次值的60%〔出厂值或历次值不明时，110KV PT ≥1200 MΩ35KV PT≥600МΩ〕2〕二次绕组不低于10МΩ2、介损〔20℃〕3、交流耐压1)一次绕组按出厂值的85%停止，出厂值不明的，按以下电压停止实验：2)二次绕组之间及末屏对地为2kV4、直流电阻测试5、色谱剖析三、SF6断路器的实验项目：1、分、合闸线圈的直流电阻测定LW8—35 合95Ω分74.3Ω2、导电回路电阻，测量值不大于制造厂规则值的120%〔35KV开关≤120μΩ〕3、分合闸线圈的磁铁举措电压操动机构分、合闸电磁铁或合闸接触器端子上的最低举措电压应在操作电压额外值的30%～65%之间4、压力检验5、SF6气体密度监视器检验6、检漏≤1%/年7、微水实验≤150PPM8、跳合闸时间测定合≤0.1S 分≤0.07S9、断路器的时间参量相间合闸不同期不大于5ms，相间分闸不同期不大于3ms，同相各断口间合闸不同期不大于3ms，同相各断口间分闸不同期不大于2ms9、绝缘电阻测试，二次回路绝缘电阻不应小于2MΩ10、交流耐压，交流耐压或操作冲击耐压的实验电压为出厂实验电压值的80%，辅佐回路和控制回路交流耐压实验，实验电压为2kV四、真空断路器的实验项目1、绝缘电阻测试〔MΩ〕二次回路绝缘电阻不小于2 MΩ2、HC、分、合闸线圈的绝缘电阻和直流电阻测定3、导电回路电阻，运转中自行规则，建议不大于 1.2倍出厂值，普通ZN28-10电阻≤40μΩ其它开关≤80μΩ4、交流耐压实验，10KV真空开关耐压27KV，二次回路耐压2KV5、跳合闸时间测定合≤0.15S 分≤0.07S6、操动机构合闸接触器和分、合闸电磁铁的最低举措电压操动机构分、合闸电磁铁或合闸接触器端子上的最低举措电压应在操作电压额外值的30%～65%间在运用电磁机构时，合闸电磁铁线圈通流时的端电压为操作电压额外值的80%(关合峰值电流等于或大于50kA时为85%)时应牢靠举措。
重庆绿色智能技术研究院10KV变电所预防性试验电气试验施工方案编制：审核：批准：二零一六年一月目录一.工作任务概况二.试验人员及试验设备准备三.试验准备四.试验进度计划五.技安措施及注意点一、工作任务概况1.1．重庆绿色智能技术研究院10KV变电所预防性试验，总容量为 8850kVA+60kVA，其1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA 共变压器9台，10kV高压开关柜22台，开关及保护16套，10KV 电力电缆13根，10KV电压互感器2只，少油开关检测1只，高压避雷器21只，接地电网7处等。
