RXCBE9800电容器耐久性试验装置功能特点

点解电容耐久试验装置工作原理介绍电容耐久试验装置是一种用于测试电容器的性能和耐久性的设备。

它通过对电容器进行一系列的试验，以模拟长时间使用情况下的工作环境和运行条件，从而评估电容器的可靠性和寿命。

工作原理电容耐久试验装置的工作原理基于以下几个关键步骤：1. 电容器接入在测试开始前，将待测试的电容器正确接入到试验装置中。

通常，电容器的引出端子会与试验设备的电路相连接，以方便信号的输入和输出。

2. 试验参数设置设定一系列的试验参数，包括电压、频率、温度等，以及试验持续的时间。

这些参数通常是根据实际应用场景中的需求来设定的，以模拟实际工作环境下电容器的负载和使用条件。

3. 试验激励信号输入根据设定的参数，向待测试的电容器输入激励信号。

通常，激励信号是一个周期性的波形，可以是正弦波、方波、脉冲等。

这个信号的幅值和频率应该在合理的范围内，以保证测试结果的准确性和可靠性。

4. 电容器响应测量对电容器的响应进行测量和记录。

根据所用的仪器和设备的不同，可以测量电容器的电压、电流、功率因数等参数。

同时还可以监测电容器的温度、振动等其他可能对其性能产生影响的因素。

5. 试验结果分析根据试验过程中所得到的数据和记录，对电容器的性能进行评估和分析。

通过对电容器的电压变化、电流波形等进行分析，可以判断其在长时间使用下的可靠性和稳定性。

同时，还可以通过对电容器内部结构和材料的分析，评估其寿命和耐久性。

6. 结论和建议根据试验结果和分析，提出对电容器的使用建议和改进意见。

如果发现电容器存在缺陷或潜在问题，可以提出合理的解决方案和改进措施，以提高电容器的性能和可靠性。

优点和应用电容耐久试验装置具有以下几个优点：1.可靠性评估：通过模拟真实工作环境和运行条件，电容耐久试验装置可以准确评估电容器的可靠性和寿命。

2.质量控制：对电容器进行耐久试验可以有效控制其质量，并识别可能存在的缺陷和问题。

3.方便快捷：电容耐久试验装置通常具有自动化控制和数据记录功能，使得试验过程更加方便和快捷。

电容电感测试仪的特点介绍1.多功能性：电容电感测试仪能够测量和分析电容和电感元件的多种参数，例如电容值、电感值、等效串联电阻、等效串联电容等。

用户可以根据需要选择不同的测量模式，以满足各种测试要求。

2.高精度：电容电感测试仪采用先进的测量技术和精密的测量仪器，能够提供高精度的测量结果。

这种高精度的测量结果对于电路设计和质量控制非常重要，能够保证电路的性能和可靠性。

3.高速度：电容电感测试仪使用高速的数据采集和处理技术，能够在短时间内完成测量并输出结果。

这对于大量测试和快速故障排除非常有帮助，提高了工作效率和生产效率。

4.易于操作：电容电感测试仪通常具有友好的用户界面，采用图形化的操作方式，使操作简单、直观。

用户只需按照提示进行相应的设置和操作，就能完成测量和分析任务。

即使没有专业的测试经验，用户也能轻松上手。

5.多样性：电容电感测试仪具有多种测试模式和功能，能够适应不同种类和参数的电容和电感元件的测试需求。

例如，可以进行电容的正向和反向极性测试，还可以测量电感的自感值和互感值等。

这种多样性使得电容电感测试仪在不同应用场景中具有更多的应用价值。

6.可靠性：电容电感测试仪采用高品质的元器件和结构设计，具有良好的稳定性和可靠性。

在长时间使用过程中，不易发生故障和损坏，能够保持准确的测量和分析性能。

7.可扩展性：电容电感测试仪通常提供多种接口和功能扩展选项，能够与其他测试仪器和设备进行联动，实现更多的测试和分析功能。

例如，可以与计算机和控制系统连接，实现数据的存储、处理和远程控制等功能。

8.大容量存储：电容电感测试仪内置大容量的存储器件，能够保存大量的测试数据和参数设置。

用户可以根据需要随时查看和导出这些数据，方便进行后续的数据分析和报告生成。

9.可远程控制：电容电感测试仪支持远程控制和监控功能，用户可以通过远程设备或计算机进行控制和监测。

这种远程控制功能方便了测试人员的操作，减少了操作过程中的人为误差，并提高了测试的效率和可靠性。

谈谈电容电感测试仪的技术参数特征电力工作者在日常的工作的过程中，如果想针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题进行检测，需要用到什么仪器呢？在实际的工作中遇到这种问题可以用到电容电感测试仪，该装置的主要功能就是为了解决上述的问题，同时这款设备还可以兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。

仪器是针对变电站并联电容器组中单个电容器电容测量存在的问题而研制的。

在被测电容支路有对被测电容的电压、电流进行取样的取样检测电路，取样电路的输出端分别接放大控制电路，从电压可以放大处理电路设计输出的电压数据信号和从电流放大电路技术输出的电流传感器信号需要通过鉴相器输出相位差信号，与电压信号和电流信号主要通过A/D转换器后，输入CPU计算而得到被测电容值。

因为采用了中国移动的电流取样分析单元，而使得企业无需拆除连接线就可以实现直接影响测量电容值。

功能特点1、量程自动转换；2、储存7168个测试数据；3、大屏幕液晶(320X2401CD)显示，汉字菜单操作提示；4、实现波形和测量处理数据同屏显示，使测试过程更直观；5、具有设置、校正和调试功能。

技术参数1、电容量量程：0.2μF~2,000μF;2、容量范围：5~20,000kvar;3、测量精度:0.2μF~2μF±1%读数±0.02uF;2uF~2,OOOuF±1%读数±2个字;4、电感量程:1mH~9.99H;测量精度：土15%读数±2个字5、输出测量电压:AC26V/500VA;50Hz;6、显示方式：大屏幕液晶示屏全汉字输出，TPup-40面板式热敏打印机7、外形/重量:370×370×220mm/16kg8、工作条件:a.环境温度:0°C~+40℃,相对湿度：W90%b.电源:AC220V±10%j50Hz;此外，自动选择测量工艺齿轮，避免了人工操作造成的误差，具有稳定性好、可重复性好、准确可靠等特点。

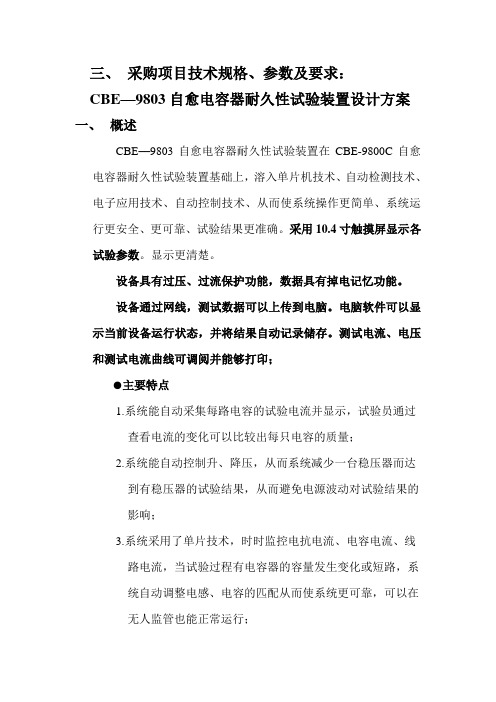

三、采购项目技术规格、参数及要求：CBE—9803自愈电容器耐久性试验装置设计方案一、概述CBE—9803自愈电容器耐久性试验装置在CBE-9800C自愈电容器耐久性试验装置基础上，溶入单片机技术、自动检测技术、电子应用技术、自动控制技术、从而使系统操作更简单、系统运行更安全、更可靠、试验结果更准确。

采用10.4寸触摸屏显示各试验参数。

显示更清楚。

设备具有过压、过流保护功能，数据具有掉电记忆功能。

设备通过网线，测试数据可以上传到电脑。

电脑软件可以显示当前设备运行状态，并将结果自动记录储存。

测试电流、电压和测试电流曲线可调阅并能够打印；●主要特点1.系统能自动采集每路电容的试验电流并显示，试验员通过查看电流的变化可以比较出每只电容的质量；2.系统能自动控制升、降压，从而系统减少一台稳压器而达到有稳压器的试验结果，从而避免电源波动对试验结果的影响；3.系统采用了单片技术，时时监控电抗电流、电容电流、线路电流，当试验过程有电容器的容量发生变化或短路，系统自动调整电感、电容的匹配从而使系统更可靠，可以在无人监管也能正常运行；4.系统操作简单，只要试验员在触摸屏上输入被试电容的容量与试验电压及试验时间，系统就能正常运行。

5.加到电容器上的端电压为0～700V AC/50Hz连续可调交流正弦波电压，端电压谐波含量不大于进入系统的供电的电压谐波含量。

6.系统对电容器开路、短路均有显示，并具有良好的过载保护装置。

当试验过程中电容出现故障，显示器则显示出现故障时的时间。

二、原理框图三、适用范围与标准适用自愈电容的耐久性试验，执行的标准为GB3667—2005。

四、原理采用电抗器与电容器并联谐振的原理，从而使用过程耗电最小，从使试验成本最低。

按最高700V试验电压最大容量2100μF，则电容总电流为461.6A，如果不用电抗谐振补偿，则电源的容量需323.1KV A，采用并联谐振后根据我们以往的经验，最大容量不超过10KV A，故我们在15KV A变频电源，由于电抗器容量大、热量大、系统分为控制柜与电感柜。

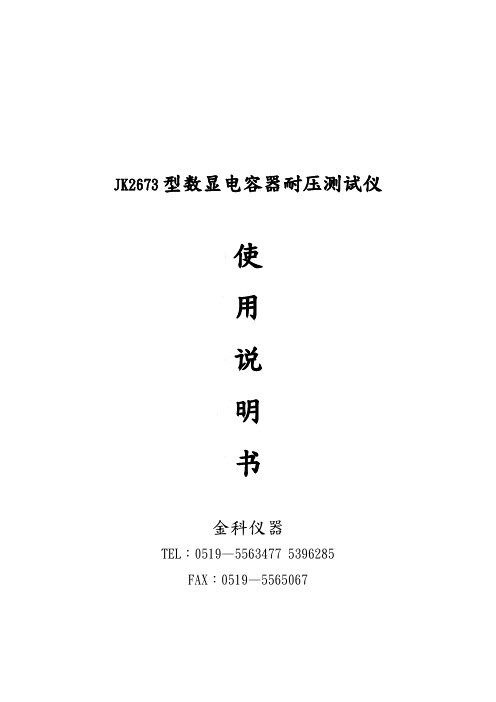

JK2673型数显电容器耐压测试仪使用说明书金科仪器TEL：0519—5563477 5396285FAX：0519—5565067JK2673型数显电容器耐压测试仪使用说明书1概述JK2673型数显电容器耐压测试仪是专门用于检测30μF以下电容器直流抗电强度的一种耐压测试仪器,在在电容器检测X围内，根本可以直接升压，测试速度非常快。

本仪器也可用于家用电器、电子仪器、电子元器件、电线电缆等产品的抗电强度检测。

该系列产品变压器输出功率不低于500VA。

本系列产品满足电子产品的耐压测试要求，也满足IEC，JIC，UL，CSA等其它标准。

本产品具有充电延时、不合格判别功能、声光报警功能、测试时间自动控制和手动控制、远控功能等。

测试电容器时可直接启动升压。

操作简单、外形美观、过流切断速度快和放电速度快等优点。

是理想的电容器耐压检测仪器，也完全满足其它类产品的直流抗电强度测试。

2技术指标2—1 输出测试电压：AV/DC 0——5kV，±5%FS。

2—2 漏电流测试X围：0——2mA/20mA/100mA〔AC〕±〔5%+0.1mA〕。

2—3 切断电流设置X围：0.5mA——2mA/20mA/100mA〔AC〕，±〔10%+0.1mA〕。

2—4 测试时间控制X围：手动或1——99秒，±〔5%+0.5秒〕。

2—5 电压显示：三位LED数字显示。

2—6 电流显示：三位半LED数字显示。

2—7 时间显示：二位LED数字显示。

2—9 自动放电30μF时小于1秒。

2—10外形尺寸〔WHB〕：380mm×190mm×290mm3 操作前的准备3-1拆封检查3—1—1 本仪器在制造单位认真检定后方装箱发运，用户收到仪器后，请检查仪器外观，如有明显损坏，那么要与运输部门联系交涉。

3—1—2 检查仪器型号是否与所订货物相符合，如有疑异，立即与售货单位交涉。

3—1—3 检查仪器所具有的附件,如有短缺与损坏,请立即与售货单位交涉。

超级电容器测试标准超级电容器是一种新型的电子元件，具有高能量密度、高功率密度、长寿命、快速充放电等特点，广泛应用于电力系统、新能源汽车、轨道交通、电子设备等领域。

为了确保超级电容器的性能和可靠性，需要对其进行严格的测试。

本文将介绍超级电容器的测试标准及测试方法。

首先，超级电容器的测试标准应包括静态特性测试和动态特性测试两部分。

静态特性测试主要包括电容量测试、内阻测试、泄漏电流测试等。

电容量测试是指在一定的电压下测量超级电容器的储能能力，内阻测试是指测量超级电容器的内部电阻，泄漏电流测试是指测量超级电容器在放电状态下的泄漏电流。

动态特性测试主要包括循环寿命测试、高温寿命测试、快速充放电测试等。

循环寿命测试是指对超级电容器进行多次充放电循环，以评估其寿命特性，高温寿命测试是指将超级电容器置于高温环境下进行长时间测试，快速充放电测试是指对超级电容器进行快速充放电，以评估其快速响应能力。

其次，超级电容器的测试方法应符合国际标准和行业标准，如IEC 62391、IEC 62391-1、GB/T 20857等。

在进行测试时，应严格按照标准要求进行，确保测试结果的准确性和可靠性。

同时，还应注意测试设备的选择和校准，确保测试设备的精度和稳定性。

另外，超级电容器的测试应在专业的实验室或测试机构进行，确保测试环境的稳定性和可靠性。

在测试过程中，应严格按照测试流程进行，避免人为因素对测试结果的影响。

同时，还应对测试数据进行及时、准确的记录和分析，以便后续的数据处理和结果评估。

最后，超级电容器的测试结果应及时报告给相关部门和客户，以便他们对超级电容器的性能和可靠性进行评估和验证。

同时，还应对测试过程中发现的问题和不良现象进行分析和处理，以提高超级电容器的质量和可靠性。

总之，超级电容器的测试标准和测试方法对于保证其性能和可靠性至关重要。

只有严格按照标准要求进行测试，并确保测试环境的稳定性和可靠性，才能得到准确可靠的测试结果，为超级电容器的研发和应用提供有力的支持。

电容器保护测控装置的保护功能介绍什么是电容器保护测控装置电容器保护测控装置是一种用于保护电力系统中电容器的装置。

电容器在电力系统中起着补偿功率因数、改善电力质量的作用，但是由于电容器本身有较低的内阻，所以在电力系统中经常会有过电压、过电流、过温等危害电容器安全运行的因素。

因此，电容器保护测控装置的主要作用就是对这些因素进行保护。

电容器保护测控装置的保护功能电容器保护测控装置的保护功能主要包括以下方面：1. 过电压保护过电压是导致电容器短路、击穿的主要因素。

为了保护电容器不受过电压的危害，电容器保护测控装置通常会采用过电压保护功能，该功能可以监测电容器两端的电压，并对电容器进行过载保护。

2. 过电流保护过电流是常见的电容器损坏因素之一，可能会导致电容器内部元件损坏、电解液蒸发、外壳破裂等问题。

为了保护电容器不受过电流的危害，电容器保护测控装置通常会采用过电流保护功能，该功能可以实时监测电容器的电流，并在电流过载的情况下进行保护。

3. 过温保护电容器在长时间高电压、高电流的运行条件下，容易出现超温现象。

超温会加速电容器老化、降低电容器寿命，在严重的情况下还会出现电容器泄漏或爆炸等危险。

为了保护电容器不受过温的危害，电容器保护测控装置通常会采用过温保护功能，该功能可以监测电容器的温度，并在超温的情况下进行保护。

4. 短路保护短路是电容器运行时可能遇到的一种故障。

当电容器内部出现短路时，电容器保护测控装置会通过短路保护功能对电容器进行保护，防止电容器继续运行而加重故障。

5. 欠压保护电容器在电力系统中工作时，如果遇到欠压或停电的情况，可能会导致电容器内部气体放出、压缩机损坏等问题。

为了保护电容器不受欠压的危害，电容器保护测控装置通常会采用欠压保护功能，该功能可以在电压欠降的情况下对电容器进行保护。

总结电容器保护测控装置作为一种电力系统中用于保护电容器的装置，通过过电压保护、过电流保护、过温保护、短路保护、欠压保护等功能，可以有效地防止电容器在运行过程中受到因素的危害，延长电容器的使用寿命，保障电网的稳定运行。

超级电容器基本原理及性能特点中心议题：•超级电容器的原理、结构和特点•Maxwell超级电容器结构•超级电容选型与应用超级电容的容量比通常的电容器大得多。

由于其容量很大，对外表现和电池相同，因此也有称作“电容电池”。

超级电容属于双电层电容器，它是世界上已投入量产的双电层电容器中容量最大的一种，其基本原理和其它种类的双电层电容器一样，都是利用活性炭多孔电极和电解质组成的双电层结构获得超大的容量。

超级电容器原理电化学双层电容器（EDLC）因超级电容器被我们所熟知。

超级电容器利用静电极化电解溶液的方式储存能量。

虽然它是一个电化学器件，但它的能量储存机制却一点也不涉及化学反应。

这个机制是高度可逆的，它允许超级电容器充电放电达十万甚至数百万次。

超级电容器可以被视为在两个极板外加电压时被电解液隔开的两个互不相关的多孔板。

对正极板施加的电势吸引电解液中的负离子，而负面板电势吸引正离子。

这有效地创建了两个电荷储层，在正极板分离出一层，并在负极板分离出另外一层。

传统的电解电容器存储区域来自平面，导电材料薄板。

高电容是通过大量的材料折叠。

可能通过进一步增加其表面纹理，进一步增加它的表面积。

过去传统的电容器用介质分离电极，这些介质多数为：塑料，纸或薄膜陶瓷。

电介质越薄，在空间受限的区域越可以获得更多的区域。

可以实现对介质厚度的表面面积限制的定义。

超级电容器的面积来自一个多孔的碳基电极材料。

这种材料的多孔结构，允许其面积接近2000平方米每克，远远大于通过使用塑料或薄膜陶瓷。

超级电容器的充电距离取决于电解液中被吸引到电极的带电离子的大小。

这个距离（小于10埃）远远小于通过使用常规电介质材料的距离。

巨大的表面面积的组合和极小的充电距离使超级电容器相对传统的电容器具有极大的优越性。

超级电容可以用做后备电源，类似于UPS，在系统突然断电后，负责在极短时间内为系统提供能量。

在这种应用中，需要后备电源有快速的启动时间。

由于超级电容是物理反应的方式储存电能，充放电速度快，相对电池有着更为快速的响应时间。

cbb补偿电容CBB补偿电容呀，这可是个挺有趣的小玩意儿呢。

一、啥是CBB补偿电容。

CBB补偿电容呢，它是一种电容器啦。

就像是一个小小的能量储存库，不过它储存的是电荷哦。

它的全名叫聚丙烯薄膜电容器，这个名字听起来是不是有点高大上？其实呀，它在我们的生活和很多电器设备里可起着相当重要的作用呢。

它的结构比较简单，主要就是由聚丙烯薄膜作为介质，再加上电极卷绕而成的。

你看，这么简单的结构却能发挥大大的作用。

二、CBB补偿电容的特点。

1. 稳定性好。

CBB补偿电容在各种环境下都能保持比较稳定的性能。

不管是温度有点高或者有点低的时候，它都不会像有些电容那样变得很“任性”。

比如说在夏天特别热的时候，或者冬天特别冷的时候，它都能正常工作，就像一个坚强的小战士，坚守自己的岗位，不会因为外界环境的变化就“罢工”。

2. 损耗小。

这个电容的损耗特别小，就好像是一个很会节省能量的小精灵。

在电路里工作的时候，它不会消耗太多的电能，这样就能让整个电路的效率更高。

这一点对于那些需要长时间工作的电器设备来说，可太重要了。

如果电容损耗大，就会浪费很多电，就像一个小漏洞一样，不停地让电溜走。

3. 自愈性。

CBB补偿电容还有一个很神奇的特性，就是自愈性。

这就好比它有自我修复的能力。

如果在工作过程中，它的薄膜介质受到了一点点小损伤，它自己就能慢慢地修复好。

就像我们的身体如果受了一点小伤，自己会慢慢愈合一样。

这种自愈性让它的使用寿命变得更长，也让整个电路更加可靠。

三、CBB补偿电容的应用。

1. 在照明设备中的应用。

在我们常见的荧光灯、节能灯这些照明设备里，CBB补偿电容可是个大功臣呢。

它能够提高电路的功率因数，让电能得到更充分的利用。

你想啊，如果没有它，这些灯可能就会比较费电，而且亮度也可能达不到我们想要的效果。

有了CBB补偿电容，灯光就会更亮更稳定，而且还能为我们节省电费呢。

2. 在电机中的应用。

电机里也离不开CBB补偿电容哦。

它可以改善电机的启动性能，让电机启动得更平稳、更快速。

超级电容器性能原理及应用本文摘自: 电池论坛() 详细出处请参考：/thread-209320-1-1.html超级电容器是在19世纪60、70年代率先在美国出现，并于80年代实现市场化的一种新型的储能器件，具有超级储电能力。

它兼具普通电容器的大电流快速充放电特性与电池的储能特性，填补了普通电容器与电池之间比能量与比功率的空白。

超级电容器被称为是能量储存领域的一次革命，并将会在某些领域取代传统蓄电池。

超级电容器性能超级电容器的能量密度是传统电容器的几百倍，功率密度高出电池两个数量级，很好地弥补了电池比功率低、大电流充放电性能差和传统电容器能量密度小的缺点。

图1：超级电容器性能优势图超级电容器与铅酸、镍氢和锂电池相比，在自放电、能量密度和能量成本方面显现不足，但在效率、快充特性、温度范围、安全性、功率成本、功率密度、寿命方面，超级电容器有着其他电池不可超越的优势。

超级电容器是一种无污染的新型储能装置，寿命超长(1-50万次)、安全可靠、储能巨大，是一种理想的储能装置，具体特性如下：1、高循环寿命，循环寿命可达50万次以上，合计10年，远超电池理论上的最大循环2000-5000次;2、快速充电特性，由于不存在电能转化化学能的化学反应，充电10秒-10分钟，可达到其额定容量95%以上;3、高功率密度特性，具有优越的动力特性，可达300W/kg~5000W/kg，相当于电池的5-10倍;能较好地满足车辆在启动、加速、爬坡时对瞬间大功率的要求;4、大电流放电能力超强，过程损失小;大电流是电池的几十倍;5、超低温特性好，温度范围宽-40℃~+70℃;而一般电池是-20℃~+60℃;6、无污染，安全可靠，超级电容器是绿色能源(活性炭)，不污染环境，是理想的绿色环保电源;7、全寿命免维护：超级电容器采用全密封结构，没有水分等液体挥发，在使用过程中全寿命不需要维护;8、相符成本地，超级电容器价格比铅酸电池高1倍，但寿命比电池高10倍。
