EBZ135综掘机操作规程一、引言EBZ135综掘机是一种用于地下矿山和隧道工程的大型机械设备。
为了确保工作安全、提高工作效率以及延长设备使用寿命，本操作规程旨在指导操作人员正确、安全地操作EBZ135综掘机。
二、操作前准备1. 检查设备：在操作综掘机之前，操作人员应仔细检查设备的各个部分，确保其完好无损。
2. 确保工作区域安全：清除工作区域内的障碍物，确保没有人员或其他设备进入危险区域。
3. 穿戴个人防护装备：操作人员应穿戴符合安全标准的个人防护装备，包括安全帽、防护眼镜、防护手套、耳塞等。
三、操作步骤1. 启动综掘机a. 检查燃油和润滑油的储量，确保充足。
b. 检查电池电量，确保电力供应正常。
c. 打开综掘机的主电源开关。
d. 按照设备说明书的要求，依次启动发动机、液压系统和电气系统。
2. 进入工作区域a. 操作人员应根据工作要求，将综掘机移动到指定的工作区域。
b. 在进入工作区域之前，操作人员应确保周围环境安全，并与其他工作人员进行有效的沟通。
3. 进行挖掘作业a. 根据工程要求，选择合适的挖掘工具和附件，并将其安装到综掘机上。
b. 操作人员应根据工程图纸和指示，准确控制综掘机的挖掘深度、角度和速度。
c. 在挖掘过程中，操作人员应时刻注意周围环境，防止发生意外事故。
4. 维护和保养a. 在综掘机使用完毕后，操作人员应对设备进行维护和保养。
b. 清洁综掘机的外表面，并检查各个部件是否正常运行。
c. 检查润滑油和液压油的储量，并及时添加或更换。
d. 定期检查和更换综掘机的滤清器和其他易损件。
四、事故应急处理1. 事故预防意识：操作人员应时刻保持高度的事故预防意识，遵守安全操作规程，确保自身和他人的安全。
2. 事故报告：任何事故或异常情况发生时，操作人员应立即向上级报告，并采取适当的紧急措施，以减少事故造成的损失。
3. 事故处理：在发生事故时，操作人员应按照事故应急处理程序进行处理，确保事故得到及时控制和处理。
EBZ135悬臂式掘进机培训教程操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本培训教程太原矿山机器集团有限公司2009年5月目录安全说明 (1)EBZ135掘进机机械、液压部分 (5)1. 概述 (6)2. 结构特征与工作原理 (7)3. 技术特征 (19)4. 设备分解下井及井下安装 (23)5. 使用操作 (35)6. 保养与维修 (42)7. 故障分析与排除 (49)8. 运输及贮存 (51)9. 附录 (51)EBZ135掘进机电气部分 (55)操作箱使用说明书 (56)1、概述 (57)2、主要参数: (57)3、结构与原理 (57)4、尺寸、重量 (58)5、安装和调试 (58)6、包装、运输、贮存 (59)7、开启使用 (59)开关箱使用说明书 (62)1 •概述 (63)2、.............................................................................................................................................. 主要参数643、结构： (64)4、工作原理 (66)5、规格、尺寸与重量 (67)6、安装和调试 (67)7、包装、运输、贮存 (68)8、开启使用 (68)安全说明概述操作前要阅读培训教程。
未经正确培训不许进行操作和维修。
应有适当的安全防护措施。
仔细阅读并遵循安全须知。
没有护栏、护罩及安全标记时不可操作。
勿进入未支护的地方。
操作前按照《煤矿安全规程》检查工作区域瓦斯密度。
检查并保持工作区域良好的通风。
检查有无丢失的部件，并修理或更换损坏的设备部件。
检查设备急停开关、行走控制是否正常。
检查煤壁、顶板及顶部支护系统是否有问题。
启动前，检查在场人员是否远离机器。
机器启动前，司机必须按铃向周围人员发出警告。
操作过程中机器启动时首先开启冷却喷雾系统。
目录1、总图（MJ004.00） (1)2、截割机构（MJ004.1.00） (3)3、截割头（MJ004.1.1.00） (5)4、截割臂（MJ004.1.2.00） (6)5、截割减速器（MJ004.1.3.00） (8)6、装载机构（MJ004.2.00） (10)7、从动轮装配（MJ004.2.1.00） (12)8、铲板驱动装置（MJ004.2.2.00） (13)9、运输机构（MJ004.3.00） (14)10、运输机构驱动装置（MJ004.3.1.00） (15)11、运输机构涨紧装置（MJ004.3.2.00） (17)12、刮板链组件（MJ004.3.3.00） (18)13、主机架装配（MJ004.4.00） (19)14、行走机构（MJ004.5.00） (21)15、涨紧油缸（MJ004.5.2.00） (23)16、履带链（MJ004.5.3.00）..................2417、涨紧轮装配（MJ004.5.4.1.00） (25)18、后支撑（MJ004.6.00） (26)19、液压原理图 (28)20、液压配管图（MJ004.7.00） (29)21、操纵机构（MJ004.7.2.00） (33)22、泵站装配（MJ004.7.3.00） (35)23、铲板升降油缸（MJ004.7.4.00） (38)24、截割升降油缸（MJ004.7.5.00） (40)25、截割回转油缸（MJ004.7.6.00） (42)26、后支撑油缸（MJ004.7.7.00） (43)27、水系统原理图 (44)28、水系统布管图（MJ004.8.00） (45)29、润滑系统（MJ004.9.00） (47)30、回转轴承润滑（MJ004.9.1.00） (48)31、铲板销润滑（MJ004.2.5.00） (49)截割头转速高度:4.0m 宽度:5.1m 定位截割范围接地比压总重总长总宽 2.83m 总高星轮转速装载能力 3.4m 3/min 龙门高度400mm行走速度0-6.6m/min 1140/660V供电电压液压系统压力500L 油箱容积双联柱塞泵液压泵±18°爬坡能力9.02m 1.51m 135kW 75kW 切割电机功率泵站电机功率0.135MPa 44r/min 33r/min 运输机链速61m/min EBZ135悬臂式掘进机技术参数38.8t 最大21MPa 序号代号名称数量材料重量单件总计备注1MJ004.1.00截割机构1装配件2MJ004.2.00装载机构1装配件3MJ004.3.00A 运输机构1装配件4MJ004.4.00A 主机架装配1装配件5MJ004.5.00A行走机构1装配件6MJ004.6.00A 后支撑装置1装配件7MJ004.7.00液压系统总成1装配件8MJ004.8.00水系统1装配件9MJ004.9.00润滑系统1装配件10MJ004.11.00电气系统1装配件11MJ004.12.00尾部照明1装配件主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135悬臂式掘进机MJ004.00总图1:30492借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.00序号代号名称数量材料重量单件总计备注1MJ004.1.1.00截割头12MJ004.1.2.00截割臂13MJ004.1.1前盖板24MJ004.1.2前护板15GB/T5782-2000螺栓M24×1202010.96MJ004.1.3.00截割减速器17GB/T5783-2000螺栓M24×802510.98GB/T95-2002垫圈24459MJ004.1.3销110GB/T77-2000螺钉M12×30211MJ004.1.4.00截割臂体112GB/T5782-2000螺栓M24×901610.913GB/T95-2002垫圈241614MJ004.1.4螺栓M24415GB/T6178-2000螺母M244816GB/T93-1987垫圈24417MJ004.1.5侧盖板218GB/T5783-2000螺栓M20×30608.819GB/T93-1987垫圈206020MJ004.1.10支架221MJ004.1.6橡胶垫板422MJ004.1.5.00右灯座体123MJ004.1.7后护板124MJ004.1.8底护板125MJ004.1.9护罩126MJ004.1.11压条127GB/T5783-2000螺栓M16×3588.828GB/T93-1987垫圈162429YBUS-135-6电机130MJ004.1.6.00左灯座体131MJ004.1.7.00销轴装配232MJ004.1.12挡板133GB3081-82镀锌低碳钢丝φ3X120134GB/T32.1-1988螺栓M12×3028.835MJ004.1.13中护板136MJ004.1.8.00销轴装配237GB/T91-2000销5×50438MJ004.1.14垫板2主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机截割机构明细表MJ004.1.001:10494借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.1.00序号代号名称数量材料重量单件总计备注1MJ004.1.2.10主轴12GB/T70.1-2000螺钉M20×602010.93GB/T93-1987垫圈20204GB/T297-1994轴承32236J225MJ004.1.2.1外隔环16MJ004.1.2.2内隔环17MJ004.1.2.3圆螺母18GB/T858-1988垫圈18019JB/ZQ4446-1997螺塞R1/2"110JB/ZQ4224-97O型圈240×5.7111MJ004.1.2.20保护架112GB/T5783-2000螺栓M12×3588.813GB/T93-1987垫圈12814MJ004.1.2.4接头115JB/ZQ4224-97O型圈25×2.45橡胶I-216GB/T5783-2000螺栓M16×3048.817GB/T93-1987垫圈16418GB/T79-2000螺钉M10×1628.819JB/ZQ4224-97O型圈155×3.12氟橡胶20JB/ZQ4446-1997螺塞R3/4"13521MJ004.1.2.5密封套122NCG-170-PCN 特康旋转格来圈423MJ004.1.2.6漏水塞124MJ004.1.2.7进水套125MJ004.1.2.8止动销126GB13871-1992油封PD170×200×182橡胶27MJ004.1.2.9密封盖128GB/T79-2000螺钉M12×2218.829JB/T7940.1-1995油杯M10×1130MJ004.1.2.11螺塞131MJ004.1.2.12圆螺母132MJ004.1.2.30外筒体133MJ004.1.2.13密封盖134GB/T8293.1-1999浮动密封260×234×38235MJ004.1.2.14密封套136GB/T10708.3-1989防尘圈FA220×240×12.51丁氰橡胶37JB/ZQ4609-1997橡胶条φ3.1×13221橡胶I-238GB/T75-1985螺钉M10×25139JB/ZQ4224-97O型圈155×5.72橡胶I-240GB/T70.1-2000螺钉M24×120210.941GB/T93-1987垫圈24242GB3452.1-1992O型圈180×5.31主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机截割臂明细表MJ004.1.2.001:5497借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注1GB/T5783-2000螺栓M12×40128.82GB/T93-1987垫圈12343MJ004.1.3.1端盖14JB/ZQ4224-97O形圈φ280×5.71耐油橡胶Ⅰ-25GB/T894.1-1986挡圈200165Mn6轴承23940CC/W3327MJ004.1.3.2外隔套18MJ004.1.3.3内隔套19JB/ZQ4224-97形圈φ410×3.52耐油橡胶Ⅰ-210MJ004.1.3.4内齿轮111MJ004.1.3.5距离圈Ⅰ112JB/ZQ4446-1997螺塞R3/423513MJ004.1.3.6挡板Ⅰ114MJ004.1.3.7二级太阳轮115GB/T70-2000螺钉M12×50128.816MJ004.1.3.8端盖Ⅱ117GB276-94轴承61838118JB/ZQ4446-1997螺塞R1/423519GB/T5783-2000螺栓M12×3568.820MJ004.1.3.9轴承盖121GB13871-1992密封圈W100×125×12122MJ004.1.3.11输入轴套123MJ004.1.3.12一级太阳轮124MJ004.1.3.1.00联轴器125GB/T894.2-1986挡环80165Mn 26JB/ZQ4224-97O形圈90×3.11耐油橡胶Ⅰ-227GB/T292-94轴承7217B/DB 128MJ004.1.3.13输入轴隔套129JB/ZQ4224-97O形圈165×3.11耐油橡胶Ⅰ-230MJ004.1.3.14挡板Ⅱ131GB/T894.1-1986挡圈50365Mn32MJ004.1.3.15挡圈Ⅱ333GB/T65-2000螺钉M4×10168.834轴承AR505501635MJ004.1.3.16一级行星齿轮336MJ004.1.3.17挡圈337MJ004.1.3.18一级行星架138GB/T819.1-2000螺钉M6×1548.839MJ004.1.3.19压环140油位计4010141MJ004.1.3.21钢丝挡圈142GB/T894.1-1986挡圈58565Mn43MJ004.1.3.22挡圈544MJ004.1.3.23二级行星齿轮545轴承AR5064011546MJ004.1.3.24挡圈547GB/T70.1-2000螺钉M12×4048.848GB/T77-2000螺钉M6×16833H 49MJ004.1.3.25输出轴承盖150MJ004.1.3.26二级行星架151GB13871-1992油封B200×240×18152GB13871-1992油封B170×140×16153MJ004.1.3.27距离圈Ⅱ1主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机截割减速器明细表MJ004.1.3.001:10499借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注1MJ004.4.1.00回转台装配12MJ004.4.1套(一)23MJ004.1.1.10截齿34GB/T879.1-2000销5X5535GB/T894.1-1986挡圈3866MJ004.4.2.00销(一)27MJ004.4.2套(二)28MJ004.4.3套(三)29MJ004.4.4挡板410GB/T5783-2000螺栓M20X3088.811GB/T93-1987垫圈20865Mn 12MJ004.4.5垫片1513GB/T32.1-1988螺栓M24X1403010.914MJ004.4.5A 低碳钢丝φ3X1900115MJ004.4.6套(四)216MJ004.4.3.00销(二)217MJ004.4.7套(五)218MJ004.4.10A 主机架119MJ004.4.8棒(一)220MJ004.4.9棒(二)121GB/T5783-2000螺栓M20x6028.822MJ004.4.4.00盖板(一)123MJ004.4.20盖板(二)1设计师成套主任EBZ135掘进机主机架装配明细表MJ004.4.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1GB/T5782-2000螺栓M24X90268.82GB/T97.2-1985垫圈24443MJ004.6.10支架14GB/T5783-2000螺栓M20X40128.85GB/T97.2-1985垫圈20246MJ004.6.20支撑器27MJ004.6.1销轴28GB/T5783-2000螺栓M12X3028.89GB/T93-1987垫圈12265Mn 10MJ004.6.2挡板111JB/ZQ4224-97O形密封圈220X5.72橡胶Ⅰ-212MJ004.6.3衬套213MJ004.6.4套114MJ004.6.5螺堵M30915JB/T7940.1-1995油杯M10X1916MJ004.6.6销轴117MJ004.6.7套118MJ004.6.8套219MJ004.6.9衬套220MJ004.6.11套221MJ004.6.12套222MJ004.6.13销轴223MJ004.6.14套224MJ004.6.15套225MJ004.6.16套226MJ004.6.30联接架127MJ004.6.17联接销128MJ004.6.18挡板129GB/T5783-2000螺栓M24X5028.830MJ004.6.40回转台131MJ004.6.50托架132GB/T5782-2000螺栓M20X7068.833GB/T6170-2000螺母M206834MJ004.6.19销轴235MJ004.6.21挡板636GB/T5782-2000螺栓M24X70168.8主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机后支撑装置明细表MJ004.6.001:104927借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.6.00序号代号名称数量材料重量单件总计备注1BGUM22xL 端直通管接头M26x1.5-M30x22不带螺母、焊接头0.20.40华冶外购2BWJYM22xL 高压铰接式接头M26x1.5-M30x22不带螺母、焊接头0.230.46华冶外购3BGUM10xL 端直通管接头M14x1.5-M16x1.52不带螺母、焊接头0.10.20华冶外购4WFG6003/30S 法兰式直角接头M42x22不带螺母、焊接头 1.4 2.80华冶外购5SFCE6004/30S/12法兰式接头M42x22不带螺母、焊接头 1.4 2.80华冶外购6WFG6004/30S/12法兰式直角接头M42x22不带螺母、焊接头 1.8 3.60华冶外购7BGSV10xL 直通隔壁管接头M16x1.52不带螺母、焊接头0.20.40华冶外购8BGUG28xL 端直通管接头G1A-M36x21不带螺母、焊接头0.80.80华冶外购9BWJYG28xL 高压铰接式接头G1A-M36x23不带螺母、焊接头0.9 2.70华冶外购10BGUG28xL 端直通管接头G1A-M36x26不带螺母、焊接头0.8 4.80华冶外购11BGUG18xL 端直通管接头G1/2A-M26x1.52不带螺母、焊接头0.6 1.20华冶外购12BGSV18xL 直通隔壁管接头M26x1.52不带螺母、焊接头0.30.60华冶外购13M18L+QBV18L 螺母+锥形堵头2M26x1.50.10.20华冶外购14BGUG10xL 端直通管接头G1/4A-M16x1.51不带螺母、焊接头0.30.30华冶外购15BWJYG18xL 高压铰接式接头G1/2A-M26x1.53不带螺母、焊接头0.7 2.10华冶外购16BWJYG15xL 高压铰接式接头G1/2A-M22x1.51不带螺母、焊接头0.350.35华冶外购17BGUG18xL 端直通管接头G1/2A-M26x1.51不带螺母、焊接头0.60.60华冶外购18BWJYG18xL 高压铰接式接头G1/2A-M26x1.54不带螺母、焊接头0.7 2.80华冶外购19BGUG18xL 端直通管接头G1/2A-M26x1.54不带螺母、焊接头0.6 2.40华冶外购20BGUM18xL 端直通管接头M22x1.5-M26x1.52不带螺母、焊接头0.20.40华冶外购21BGUG10xL 端直通管接头G1/4A-M16x1.51不带螺母、焊接头0.30.30华冶外购22FGR22/18L 直通变径管接头M26x1.5-M30x26不带螺母、焊接头0.8 4.80华冶外购23BT22xL 三通管接头M30x24不带螺母、焊接头0.35 1.40华冶外购24BGUG22xL/G1A 端直通管接头G1A-M30x24不带螺母、焊接头0.20.80华冶外购25BWJYG12xL 高压铰接式接头G3/8A-M18x1.52不带螺母、焊接头0.150.30华冶外购26FTR12/18/12L 三通变径管接头M18x1.5/M26x1.5/M18x1.51不带螺母、焊接头0.20.20华冶外购27BGUG18xL/G1A 端直通管接头G1A-M26x1.54不带螺母、焊接头0.6 2.40华冶特殊外购28BWJYG18xL 高压铰接式接头G1/2A-M26x1.52不带螺母、焊接头0.7 1.40华冶外购29BT18xL 三通管接头M26x1.51不带螺母、焊接头0.350.35华冶外购30BWJYG18xL 高压铰接式接头G1/2A-M26x1.55(接头体、空心螺栓加长60)1 5.00华冶特殊外购31BWJYG18xL 高压铰接式接头G1/2A-M26x1.57不带螺母、焊接头0.7 4.90华冶外购32BK3-18L 三通球阀2M26x1.50.7 1.40华冶外购33BGSV18xL直通隔壁管接头M26x1.52不带螺母、焊接头0.30.60华冶外购34M18L+QBV18L 螺母+锥形堵头2M26x1.50.10.20华冶外购35BT18xL 三通管接头M26x1.59不带螺母、焊接头0.35 3.15华冶外购36BWJYG18xL 高压铰接式接头G1/2A-M26x1.516不带螺母、焊接头0.711.20华冶外购37BGUG18xL 端直通管接头G1/2A-M26x1.54不带螺母、焊接头0.6 2.40华冶外购38BGUM10xL/M12x1.5端直通管接头M12x1.5-M16x1.54不带螺母、焊接头0.10.40华冶外购39BGUM15xL端直通管接头M18x1.5-M22x1.52不带螺母、焊接头0.20.40华冶外购40BT15xL 三通管接头M22x1.53不带螺母、焊接头0.30.90华冶外购41WFG6004/22L (接头螺纹M30x2)法兰直角接头(不带螺母、焊接头)2法兰固定螺栓M14x130 2.2 4.40华冶外购42SFCE6004/22L (接头螺纹M30x2)法兰式接头(不带螺母、焊接头)2法兰固定螺栓M14x130 1.7 3.40华冶外购43BGUG18xL端直通管接头G1/2A-M26x1.54不带螺母、焊接头0.6 2.40华冶外购44BT18xL 三通管接头M26x1.52不带螺母、焊接头0.350.70华冶外购45FTR18/10/18L 三通变径管接头M26x1.5/M16x1.5/M26x1.51不带螺母、焊接头0.40.40华冶外购46BKH-18L-SW9高压螺纹球阀1M26x1.50.750.75华冶外购47BKH-10L 高压螺纹球阀1M16x1.50.30.30华冶外购48BT18xL 三通管接头M26x1.52不带螺母、焊接头0.350.70华冶外购49BG22xL 直通管接头M30x25不带螺母、焊接头0.170.85华冶外购50QUAG1/4A 堵头2G1/4A0.050.10华冶外购51BK3-10L 三通球阀1M16x1.50.30.30华冶外购52BGUM10xL/M16x1.5端直通管接头M16x1.5-M16x1.52不带螺母、焊接头0.10.20华冶外购53BG18xL直通管接头M26x1.520不带螺母、焊接头0.1 2.00华冶外购54BGUG08xL 端直通管接头G1/4A-M14x1.524不带螺母、焊接头0.15 3.60华冶外购55BGUG10xL 端直通管接头G1/4A-M16x1.59不带螺母、焊接头0.3 2.70华冶外购56BGUG28xL 端直通管接头G1A-M36x21不带螺母、焊接头0.80.80华冶外购57BGUG30xS/G1A 端直通管接头G1A-M42x22不带螺母、焊接头 1.2 2.40华冶外购58BWJYG08xL 高压铰接式接头G1/4A-M14x1.518不带螺母、焊接头0.15 2.70华冶外购59BWJYG10xL 高压铰接式接头G1/4A-M16x1.55不带螺母、焊接头0.150.75华冶外购60BWJYG28xL 高压铰接式接头G1A-M36x21不带螺母、焊接头0.90.90华冶外购61BT10xL 三通管接头M16x1.53不带螺母、焊接头0.250.75华冶外购62BT08xL 三通管接头M14x1.54不带螺母、焊接头0.150.60华冶外购631-19-10.5H11-1000胶管总成1M30x23 3.00沈阳埃迪亚外购641-19-10.5H11-700胶管总成1M30x22 2.00沈阳埃迪亚外购654-25-28H13-1800胶管总成1M42x25 5.00沈阳埃迪亚外购664-25-28H12-2000胶管总成1M42x2 5.5 5.50沈阳埃迪亚外购674-25-28H13-2200胶管总成1M42x2 5.8 5.80沈阳埃迪亚外购684-25-28H13-1800胶管总成1M42x25 5.00沈阳埃迪亚外购692-8-35H13-1800胶管总成1M16x1.53 3.00沈阳埃迪亚外购702-8-35H13-2000胶管总成1M16x1.53 3.00沈阳埃迪亚外购711-25-8.8H11-1800胶管总成1M36x24 4.00沈阳埃迪亚外购第张共张计算机录入标准化检查工艺审查设计院院长设计所所长太矿集团设计研究院总工程师主任设计师设计师成套主任液压系统MJ004.7.1.00明细表1:14930借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.7.1.00序号代号名称数量材料重量单件总计备注721-25-8.8H12-2100胶管总成1M36x25 5.00沈阳埃迪亚外购731-25-8.8H12-2300胶管总成2M36x2 5.511.00沈阳埃迪亚外购741-25-8.8H12-2000胶管总成1M36x26 6.00沈阳埃迪亚外购751-25-8.8H13-1600胶管总成1M36x25 5.00沈阳埃迪亚外购761-16-13H11-2000胶管总成2M26x1.5 2.5 5.00沈阳埃迪亚外购771-16-13H11-2400胶管总成1M26x1.55 5.00沈阳埃迪亚外购782-16-25H11-700胶管总成2M26x1.53 6.00沈阳埃迪亚外购792-16-25H11-800胶管总成2M26x1.53 6.00沈阳埃迪亚外购802-8-35H13-1000胶管总成1M16x1.5 2.5 2.50沈阳埃迪亚外购812-16-25H11-1800胶管总成2M26x1.5 3.57.00沈阳埃迪亚外购822-19-34H11-2400胶管总成2M30x2510.00沈阳埃迪亚外购832-19-34H13-1300胶管总成(带防护)2M30x23 6.00沈阳埃迪亚外购842-19-34H13-2000胶管总成(带防护)2M30x2510.00沈阳埃迪亚外购851-10-18H11-2000胶管总成(带防护)1M18x1.5 2.5 2.50沈阳埃迪亚外购861-10-18H13-1300胶管总成(带防护)1M18x1.52 2.00沈阳埃迪亚外购872-16-25H11-2500胶管总成(带防护)1M26x1.5 3.5 3.50沈阳埃迪亚外购882-16-25H11-700胶管总成2M26x1.53 6.00沈阳埃迪亚外购892-16-25H13-700胶管总成2M26x1.53 6.00沈阳埃迪亚外购902-16-25H11-1000胶管总成2M26x1.548.00沈阳埃迪亚外购912-16-25H11-2400胶管总成2M26x1.5612.00沈阳埃迪亚外购922-16-25H11-1200胶管总成(带防护)6M26x1.5212.00沈阳埃迪亚外购932-16-25H11-2300胶管总成(带防护)1M26x1.54 4.00沈阳埃迪亚外购942-16-25H11-1300胶管总成(带防护)1M26x1.52 2.00沈阳埃迪亚外购952-16-25H11-1800胶管总成(带防护)1M26x1.5 3.5 3.50沈阳埃迪亚外购962-16-25H11-1800胶管总成2M26x1.5 3.57.00沈阳埃迪亚外购972-16-25H11-800胶管总成1M26x1.53 3.00沈阳埃迪亚外购982-16-25H11-800胶管总成1M26x1.52 2.00沈阳埃迪亚外购992-16-25H11-800胶管总成1M26x1.5 1.5 1.50沈阳埃迪亚外购1002-16-25H11-1000胶管总成1M26x1.53 3.00沈阳埃迪亚外购1012-16-25H13-1000胶管总成(带防护)2M26x1.53 6.00沈阳埃迪亚外购1022-16-25H11-2300胶管总成(带防护)2M26x1.548.00沈阳埃迪亚外购1032-16-25H11-1200胶管总成(带防护)2M26x1.52 4.00沈阳埃迪亚外购1042-16-25H11-1800胶管总成(带防护)2M26x1.53.57.00沈阳埃迪亚外购1052-16-25H13-1600胶管总成(带防护)2M26x1.53 6.00沈阳埃迪亚外购1062-16-25H13-1100胶管总成(带防护)2M26x1.5 2.5 5.00沈阳埃迪亚外购1072-16-25H11-1500胶管总成4M26x1.5 2.610.40沈阳埃迪亚外购1082-19-34H13-1800胶管总成(带防护)2M30x2510.00沈阳埃迪亚外购1092-19-34H13-1200胶管总成(带防护)2M30x248.00沈阳埃迪亚外购1101-13-16H11-2000胶管总成(带防护)1M22x1.52 2.00沈阳埃迪亚外购1111-13-16H11-1100胶管总成(带防护)1M22x1.5 1.7 1.70沈阳埃迪亚外购1121-13-16H11-1100胶管总成1M22x1.5 1.7 1.70沈阳埃迪亚外购1132-16-25H11-1200胶管总成2M26x1.5 3.3 6.60沈阳埃迪亚外购1142-16-25H11-500胶管总成2M26x1.52 4.00沈阳埃迪亚外购1152-16-25H11-800胶管总成4M26x1.5312.00沈阳埃迪亚外购1162-16-25H11-1000胶管总成2M26x1.548.00沈阳埃迪亚外购1172-16-25H11-500胶管总成1M26x1.52 2.00沈阳埃迪亚外购1182-8-35H13-500胶管总成1M16x1.5 1.5 1.50沈阳埃迪亚外购1192-16-25H11-1200胶管总成1M26x1.5 3.3 3.30沈阳埃迪亚外购1202-16-25H11-1400胶管总成1M26x1.5 2.2 2.20沈阳埃迪亚外购1212-16-25H13-1800胶管总成(带防护)4M26x1.5416.00沈阳埃迪亚外购1222-8-35H13-2600胶管总成1M16x1.5 3.5 3.50沈阳埃迪亚外购1232-8-35H13-1800胶管总成1M16x1.53 3.00沈阳埃迪亚外购1241-8-21.5H11-250胶管总成1M16x1.50.30.30沈阳埃迪亚外购1251-8-21.5H11-300胶管总成1M16x1.50.30.30沈阳埃迪亚外购1261-8-21.5H11-600胶管总成2M16x1.50.5 1.00沈阳埃迪亚外购1271-8-21.5H13-600胶管总成1M16x1.50.60.60沈阳埃迪亚外购1281-8-21.5H11-900胶管总成1M16x1.51 1.00沈阳埃迪亚外购1291-8-21.5H13-800胶管总成1M16x1.50.70.70沈阳埃迪亚外购1301-8-21.5H13-1000胶管总成1M16x1.51 1.00沈阳埃迪亚外购1311-8-21.5H33-1200胶管总成(0°)1M16x1.5 1.5 1.50沈阳埃迪亚外购1321-8-21.5H11-1000胶管总成1M16x1.5 1.1 1.10沈阳埃迪亚外购1332-8-35H11-1200胶管总成1M16x1.52 2.00沈阳埃迪亚外购1342-8-35H11-1500胶管总成1M16x1.5 1.8 1.80沈阳埃迪亚外购1352-8-35H13-2000胶管总成1M16x1.53 3.00沈阳埃迪亚外购1361-6-22.5H13-1000胶管总成4M14x1.50.5 2.00沈阳埃迪亚外购1371-6-22.5H13-800胶管总成1M14x1.50.40.40沈阳埃迪亚外购1381-6-22.5H13-300胶管总成2M14x1.50.250.50沈阳埃迪亚外购1391-6-22.5H11-700胶管总成2M14x1.50.40.80沈阳埃迪亚外购1401-6-22.5H11-600胶管总成2M14x1.50.40.80沈阳埃迪亚外购1411-6-22.5H13-650胶管总成12M14x1.50.89.60沈阳埃迪亚外购1421-6-22.5H33-500胶管总成(0°)1M14x1.50.60.60沈阳埃迪亚外购第张共张计算机录入标准化检查工艺审查设计院院长设计所所长太矿集团设计研究院总工程师主任设计师设计师成套主任液压控制系统MJ004.7.1.001:14931ぅし借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.7.1.00序号代号名称数量材料重量单件总计备注143HH9664G20KSTBDH滤油器总成(10μm)2成品1530.00颇尔外购144MJ004.7.1.1滤油器安装板1钢板Q235-A 1.1 1.10145MJ004.7.1.2支架1钢板Q235-A 3.9 3.90146GB/T70.1-2000螺栓M10x25128.80.050.60147GB/T93-1987垫圈101265Mn 0.010.1214808.44.07-03-03-20平衡阀2成品 2.2 4.40OLLCONTROL外购14908.44.11-03-03-20平衡阀4成品 2.28.80OLLCONTROL外购150MJ004.7.1.3套20Q235-A 0.040.80151MJ004.7.1.4橡胶密封垫1丁腈橡胶0.10.10按图外购152JB/ZQ4224-1986O形圈φ9x1.920丁腈橡胶0.0010.02外购件153JB/ZQ4224-1986O形圈φ11x1.920丁腈橡胶0.0010.02外购件154JB/ZQ4224-1986O形圈φ13x1.920丁腈橡胶0.0150.30外购件155JB/ZQ4224-1986O形圈φ15x1.920丁腈橡胶0.0150.30外购件156JB/ZQ4224-1986O形圈φ18x1.930丁腈橡胶0.0150.45外购件157JB/ZQ4224-1986O形圈φ22x1.920丁腈橡胶0.0150.30外购件158JB/ZQ4224-1986O形圈φ23.6x2.6510丁腈橡胶0.0150.15外购件159JB/ZQ4224-1986O形圈φ25x1.910丁腈橡胶0.0150.15外购件160JB/ZQ4224-1986O形圈φ30x1.910丁腈橡胶0.0150.15外购件161GB/T3452.1-1992O形圈φ11.2x1.810丁腈橡胶0.0010.01外购件162GB/T3452.1-1992O形圈φ14x1.810丁腈橡胶0.0150.15外购件163GB/T3452.1-1992O形圈φ19x1.810丁腈橡胶0.0150.15外购件164GB/T3452.1-1992O形圈φ22.4x2.6520丁腈橡胶0.0150.30外购件165GB/T3452.1-1992O形圈φ28x2.6510丁腈橡胶0.0150.15外购件166GB/T3452.1-1992O形圈φ32.5x3.5510丁腈橡胶0.0150.15外购件167GB/T3452.1-1992O形圈φ37.5x3.5510丁腈橡胶0.0150.15外购件168密封圈UR9.8x14.4x1.510丁腈橡胶0.0150.15外购件169密封圈UR11.6x16.5x1.510丁腈橡胶0.0150.15外购件170密封圈UR15.7x20.9x1.510丁腈橡胶0.0150.15外购件171密封圈UR18.5x23.9x1.510丁腈橡胶0.0150.15外购件172密封圈UR19.6x24.3x1.510丁腈橡胶0.0150.15外购件173密封圈UR23.9x29.2x1.510丁腈橡胶0.0150.15外购件174密封圈UR29.7x35.7x2.010丁腈橡胶0.0150.15外购件175硬密封18x14x3.05紫铜0.0150.07华冶外购176硬密封22x18x3.05紫铜0.0150.07华冶外购177硬密封23x20x3.05紫铜0.0150.07华冶外购178硬密封26x23x4.55紫铜0.0150.07华冶外购179硬密封27x24x4.55紫铜0.0150.07华冶外购180硬密封32x28x3.55紫铜0.0150.07华冶外购181硬密封39x35x3.55紫铜0.0150.07华冶外购第张共张计算机录入标准化检查工艺审查设计院院长设计所所长太矿集团设计研究院总工程师主任设计师设计师成套主任液压控制系统MJ004.7.1.00装配件54.261:14932借(通)用件登记旧底图总号底图总号签字日期日期档案员M J 004.7.1.00序号代号名称数量材料重量单件总计备注1AB-1急停按钮(DC24V)1成品2MJ004.7.2.1.00操作台13CX4-4/12E电控操作箱14MJ004.7.2.1橡胶垫板15MJ004.7.2.2操纵面板Ⅰ166-2TH6L06-1X 6联先导控制阀组1成品7MJ004.7.2.3中护板18Thm司机座椅19MJ004.7.2.10箱门110GB/T882-1986销轴B8×8064511MJ004.7.2.4孔板112MJ004.7.2.20三联阀安装架1133-2TH6T97-1X 三联先导控制阀组114MJ004.7.2.30制动释放阀装配1154M4-12-2X/LU 四联多路控制阀组1成品16BKH-10L高压螺纹球阀M16×1.5117BK3-18L 两位三通球阀M26×1.52成品18MJ004.7.2.2.00六联多路控制阀组1成品19MJ004.7.2.9踏板120WT102C油温表121MS2六点压力表开关0-40Mpa 1成品22MJ004.7.2.11盖板Ⅰ123MJ004.7.2.3.00回油集油器装配124MJ004.7.2.40中门125MJ004.7.2.4.00泄油集油器装配126MJ004.7.2.12盖板Ⅱ127MJ004.7.2.50左门128MJ004.7.2.60护罩129GB/T5783-2000螺栓M20×7088.830GB/T93-1987垫圈20865Mn 主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机操纵机构明细表MJ004.7.2.001:34934借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注1电机12GB/T5783-2000螺栓M20X60410.93GB/T93-1987垫圈20465Mn 4MJ004.7.3.1泵站法兰15GB/T5782-2000螺栓M18X9088.86GB/T6170-2000螺母M18887GB/T93-1987垫圈18865Mn 8MJ004.7.3.1.00联轴器19MJ004.7.3.2盖110GB/T5783-2000螺栓M16X6088.811GB/T6170-2000螺母M168812GB/T93-1987垫圈16865Mn 13变量泵114GB/T5783-2000螺栓M20X5548.815GB/T93-1987垫圈20465Mn 16MJ004.7.3.10泵吸油管Ⅰ117GB/T5783-2000螺栓M16X4088.818GB/T93-1987垫圈16865Mn 19GB/T3452.1-1992O型橡胶圈77X3.55G 220MJ004.7.3.20泵吸油管Ⅱ121MJ004.7.3.3泵后盖122GB/T5783-2000螺栓M20X5048.823GB/T93-1987垫圈20465Mn 24MJ004.7.3.30吸油管Ⅰ125GB/T3452.1-1992O型橡胶圈51.5X3.55G 226GB/T5783-2000螺栓M10X4088.827GB/T6170-2000螺母M108828GB/T93-1987垫圈10865Mn 29MJ004.7.3.40吸油管Ⅱ130GB/T10544-1989钢丝胶管Ⅰ-51X140131TK203H-84胶管夹箍2832GB/T10544-1989钢丝胶管Ⅰ-51X300133MJ004.7.3.50过滤器连接体134GB/T3452.1-1992O型橡胶圈92.5X3.55G 135GB/T70.1-2000螺钉M10X2548.836GB/T93-1987垫圈10465Mn 37MJ004.7.3.60油箱138QUBM26X1.5C 螺堵M26X1.5239JB/ZQ4446-1997螺塞R1340TF-800X100F-Y 吸油过滤器141MJ004.7.3.4密封垫142GB/T5783-2000螺栓M10X3048.843GB/T93-1987垫圈10465Mn 44YWZ-150T 液位液温计145MJ004.7.3.5装饰板146GB/T823-1988螺钉M5X12647GB/T10544-1989钢丝胶管Ⅰ-51X1330148GB/T10544-1989钢丝胶管Ⅰ-51X1430149TK203H-84胶管夹箍2850MJ004.7.3.6胶管接头251GB/T3452.1-1992O型橡胶圈67X3.55G 252GB/T5783-2000螺栓M10X2588.853GB/T93-1987垫圈10865Mn 54RFA-400X20F-Y 回油滤油器255MJ004.7.3.7密封垫256GB/T5783-2000螺栓M12X3048.857GB/T93-1987垫圈12465Mn 58MJ004.7.3.2.00磁铁棒总成159MJ004.7.3.8密封垫160GB/T5783-2000螺栓M10X3048.861GB/T93-1987垫圈10465Mn 62MJ004.7.3.70油箱盖163MJ004.7.3.9密封垫164GB/T5783-2000螺栓M12X25258.865GB/T93-1987垫圈122565Mn 66QUQ2-10X0.63空气滤清器1主任设计师设计师工艺审查标准化检查计算机录入成套主任设计所所长设计院院长总工程师共张第张太矿集团设计研究院EBZ135掘进机泵站装配明细表MJ004.7.3.001:44936借(通)用件登记旧底图总号底图总号签字日期日期档案员序号代号名称数量材料重量单件总计备注67MJ004.7.3.11密封垫168GB/T5783-2000螺栓M4X868.869GB/T93-1987垫圈4665Mn 70MJ004.7.3.80蛇型冷却器171MJ004.7.3.12密封垫172GB/T5783-2000螺栓M10X25168.873GB/T93-1987垫圈101665Mn 74MJ004.7.3.3.00冷却器总成175MJ004.7.3.13固定块角钢20X3X30476MJ004.7.3.90开关安装座177GB/T5783-2000螺栓M10X2048.878GB/T93-1987垫圈10465Mn 79BZA1-10/24-1ZS 急停开关180BAL1-36/127-150电铃181GB/T5783-2000螺栓M8X2538.882GB/T93-1987垫圈8365Mn 83GB/T67-2000螺钉M6X204 4.884MJ004.7.3.110立柱(一)185GB/T5783-2000螺栓M16X45168.886GB/T93-1987垫圈161665Mn 87GB/T5783-2000螺栓M20X40228.888GB/T93-1987垫圈202265Mn 89MJ004.7.3.120立柱(二)190MJ004.7.3.130立柱(三)191MJ004.7.3.140立柱(四)292GB/T5783-2000螺栓M12X3548.896MJ004.7.3.16侧护板(二)197MJ004.7.3.17上护板(二)198MJ004.7.3.18上护板(三)199GB/T5783-2000螺栓M20X60810.9100GB/T93-1987垫圈20865Mn 设计师成套主任EBZ135掘进机泵站装配明细表MJ004.7.3.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1防尘圈JF110X130X812GB/T894.1-86挡圈170165Mn3MJ004.7.4.1卡环14蕾形密封圈NL110X131X1315挡圈LDN110X10X416导向套GFI110027MJ004.7.4.2缸盖18JB/ZQ4224-97O形圈180X5.719JB/ZQ4224-97挡圈A180X170110MJ004.7.4.3活塞杆111MJ004.7.4.10罩(一)11208.44.11-03-03-20平衡阀113JB/ZQ4224-97O形圈24X2.4214MJ004.7.4.1.00缸体118JB/ZQ4224-97挡圈A180X170219鼓形圈G180X155X38120挡圈G180X155X35221MJ004.7.4.5罩(二)122导向环GST5915-D180123QUAG1/4A 堵头G1/4224MJ004.7.4.6活塞Ⅰ125MJ004.7.4.7活塞Ⅱ126MJ004.7.4.8螺母127GB/T71-1985开槽锥端紧定螺钉M10X20128MJ004.7.4.9衬套229GB/T70-1985螺钉M8X6048.830GB/T95-2000垫圈8465Mn 31GB/T93-1987垫圈8465Mn 32GB/T70-1985螺钉M14X2068.833GB/T93-1987垫圈14665Mn 设计师成套主任EBZ135掘进机铲板升降油缸明细表MJ004.7.4.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1MJ004.7.5.1活塞杆12防尘圈JF100×120×813GB/T894.1-1986挡圈145165Mn4MJ004.7.5.2卡环15蕾形密封圈NL100×116×1316LDN-15蕾形挡圈100×8×417DM-29DM型导向环100×3×2528JB/ZQ4224-97O形密封圈φ160×5.719JB/ZQ4224-97挡圈A160×50×2110JB/ZQ4450-1997螺塞M14x1.5211JB/T982-1977垫圈14212MJ004.7.5.3缸盖113MJ004.7.5.4护管罩214MJ004.7.5.10缸体115MJ004.7.5.20护罩11608.44.11-03-03-20平衡阀117JB/ZQ4224-97O形密封圈φ24×2.42耐油橡胶Ⅰ-418MJ004.7.5.5限位套122LW-7活塞导向环160×12.5×122聚甲醛23JB/ZQ4224-97O形密封圈φ85×3.11耐油橡胶Ⅰ-424JB/ZQ4224-97挡圈A85×80×1.52聚四氟乙烯25K-16K型卡箍φ160×4×201聚甲醛26MJ004.7.5.7活塞Ⅱ127MJ004.7.5.8螺母128GB/T71-1985螺钉M10×20133H29MJ004.7.5.9衬套230GB/T5783-2000螺钉M8×6048.831GB/T95-1985垫圈84100HV 32GB/T93-1987垫圈8465Mn 33GB/T5783-2000螺钉M14×2068.834GB/T93-1987垫圈14665Mn 设计师成套主任EBZ135掘进机截割升降油缸明细表MJ004.7.5.00借(通)用件登记旧底图总号底图总号签字序号代号名称数量材料重量单件总计备注1BWJYM15×L 铰接式接头M18×1.5/M22×1.512BWJYM18×2.5L 铰接式管接头M22×1.5/M26×1.53成品（全套）32CL16JGN-L-26-10胶管总成L=40001成品4MJ004.8.1.00引射喷雾25BGUM18×L/M18×1.5端直通管接头M18×1.5/M26×1.516SBU08-040F内外接头R1/RC1/217BGE18×L 端直通管接头R1/2/M26×1.538TK477-90管接头M33×219BGUM28×L 端直通管接头M33×2/M36×2110GLQ-160S 水过滤器M33×21成品111CL25JGN-L-36-16胶管总成L=10001成品12BGE28×LR1端直通管接头R1113Q11F-40P 球阀R12成品14SNP08-000F 内接头R1515STA08-000J 三通R C 1316Y型过滤器RC1117JYS-40/120减压阀1141成品18NNW25×15内外接头R1--G1/213519QRYG1/2×1/4变径内螺纹接头13520Y-60压力表（6Mpa）1成品24BGUG18×L/G3/4A 端直通管接头G3/4/M26×1.53252CL12JGN-L（90）-L-22-08胶管总成L=55001成品262CL16JGN-L-26-10胶管总成L=10001成品27BT18L 三通管接头M22×1.51282CL16JGN-L-26-10胶管总成L=6001成品29MJ004.8.2.00外喷雾1302CL16JGN-L-26-10胶管总成L=6001成品312CL16JGN-L(90)-L-26-10胶管总成L=40001成品322CL16JGN-L-26-10胶管总成L=10001成品33Y型过滤器RC1/21342CL16JGN-L-26-10胶管总成L=4001成品35PSZ-2500喷雾水泵总成1装配件36BGUM15×L/M18×1端直通管接头M18×1/M22×1.51372CL16JGN-L（90）-L-26-10胶管总成L=40001成品38BWJYM18×2.5L铰接式管接头M22×1.5/M26×1.52成品392CL16JGN-L（90）-L-26-10胶管总成L=20001成品40LGJ7-31拉紧式薄型管卡1641LGJ7-43拉紧式薄型管卡4设计师成套主任EBZ135掘进机水系统布管图MJ004.8.00借(通)用件登记旧底图总号底图总号签字。
EBZ-135、EBZ-150型综掘机技术参数对比注：2种机型配件不能互换；电机等电压为1140v，需改为660v。
EBZ-135型参数机长：8.92m机宽：2.83m机高：1.48m机重：38.8t定位截割宽度：5.1m定位截割高度：4.0m定位截割面积：20.5m2爬坡能力：±18°经济截割硬度：≤70MPa总功率：210kw接地比压：0.135 MPa系统压力：18 MPa供电电压：AC660/1140V 50HZ 生产能力：204 m3/h截割头尺寸：φ800×820mm截齿数量：36个星轮马达型号：IAM1200.H4一运马达型号：IAM1200.H4履带宽度：520mm EBZ-150型参数机长：9m机宽：2.9m机高：1.8m机重：42t定位截割宽度：5.0m定位截割高度：4.8m定位截割面积：23m2爬坡能力：±16°经济截割硬度：≤65MPa总功率：205kw接地比压：0.14 MPa系统压力：20.6 MPa供电电压：AC660/1140V 50HZ 生产能力：205 m3/h截割头尺寸：φ1120×925mm 截齿数量：40个星轮马达型号：NHM11-1300一运马达型号：NHM6-400履带宽度：550mmEBJ-120TP综掘机技术参数（生产厂家：太原煤科院）一、使用范围1、巷道净断面：9-18m22、可掘最大宽度：5.0m3、可掘最大高度：3.75m4、可经济截割煤岩单向拉压强度：≤60MPa5、适应巷道坡度：±16°二、1、外形尺寸（长×宽×高）：8.6×2.1×1.55m2、机重：35t3、截割卧底深度：240mm4、接地比压：0.14 MPa5、总功率：190kw6、截割电机功率：120kw7、泵站驱动功率：70kw8、行走速度：工作3.0m/min9、调动：6.0 m/min10、供电电压：660/1140v11、装载能力：180m2/h 12、截割头最大摆动角度：上42°，下31°，左右各39°。
EBZ135悬臂式掘进机技术性能简介IMM国际煤矿机械集团佳木斯煤矿机械有限公司EBZ135悬臂式掘进机主要用途及适用范围：该机主要用于煤岩硬度≤7的煤巷、半煤岩巷及软岩的巷道、隧道掘进，能够实现连续切割、装载、运输作业。
定位截割断面20m2（截割宽度5.1米,高度4.0米)，经济截割硬度≤70MPa，最大可截割硬度80MPa，纵向工作坡度≤±18°。
EBZ135悬臂式掘进机执行标准:MT/T238-1991 悬臂式掘进机通用技术条件Q/JC-04-2010 EBZ135掘进机产品标准EBZ135悬臂式掘进机专利技术：掘进机内喷雾装置（ZL20052002147.2)内喷雾给水装置（ZL200720116612.2）掘进机板翘式冷却器（ ZL20052001537.2)油缸涨紧装置（ ZL200520021538.7)截割头螺旋滚筒（ ZL200520021418.7)掘进机锚杆钻机液压装置（ ZL200520021419.1) EBZ135悬臂式掘进机使用环境条件：EBZ135掘进机在下列条件下可正常工作(1). 海拔不超过2000m;(2). 环境温度-20℃～+40℃;(3). 周围空气相对湿度不大于90%(+25℃);(4). 在有瓦斯、煤尘或其他爆炸性气体环境矿井中；(5). 与垂直面的安装斜度不超过18°；(6). 无破坏绝缘的气体或蒸气的环境中；(7). 无长期连续漏水的地方；(8). 污染等级：3级(9). 安装类别：Ⅲ类EBZ135悬臂式掘进机安全保护:EBZ135掘进机具有下列安全保护性能:(1)掘进机电控设备的设计、制造符合GB3836.1、GB3836.2和《煤矿安全规程》2004版规定；(2)所有安标受控配套件均取得煤矿安全标志证；(3)掘进机设有起动报警装置和前后照明灯；(4)掘进机设有制动系统及防滑保护装置；(5)截割机构和装运机构的传动系统设有过载保护装置；(6)油泵电机和截割电机、二运电机之间启、停顺序，在电控系统中有闭锁装置；(7)液压系统有过滤装置，还设有压力、油温、油位显示等保护装置；(8)电控系统设有紧急切断和闭锁装置，在司机座位另一侧还装有紧急停止按钮；(9)掘进机设有内、外喷雾系统，并有过滤装置、漏水检测及保护功能。
一、整机参数1、型号：EBZ1352、机长8.92m3、机高： 1.48m4、机宽： 2.8m标配、2.5m可选5、履带外宽： 2.2m6、机体总重：38.8吨7、定位截割宽度： 5.1m（不伸缩）/5.5m(伸缩)8、定位截割高度： 4.0m（不伸缩）/4.5m(伸缩)9、定位截割面积：20m2（不伸缩）/23m2 (伸缩)10、截割头卧底量200mm11、铲板卧底量：200mm12、铲板抬升量：380mm13、龙门高度：420mm（龙门宽度：608mm）14、地隙：240mm15、最小转弯半径：6m16、爬坡能力：±18 °17、经济截割硬度：≤70MPa18、装载能力：204m3/h19、运输能力：264m3/h20、接地比压：0.135MPa21、系统压力：18MPa22、总功率：258kW（含二运11kW，风机37kW）23、截割电机功率：135kW24、油泵电机功率：75kW25、供电电压: AC660/1140V-50Hz二、截割部参数1、截割头形状：圆锥台形2、截割轴形式纵轴式3、截割头尺寸Φ800mm×730mm4、截齿数量：36个5、截齿参数：Φ38mm7、截割头转速：44r/min8、喷雾：内、外喷雾方式9、截割头伸缩量：0(标配)/500mm(选配)三、铲板部参数1、装载形式：弧形三齿星轮式2、装载宽度： 2.8m、2.5m可选3、星轮转数：33r/min4、星轮直径： 1.33m/1.2m5、星轮马达：低速大扭矩液压马达IAM1200.H4 2台6、马达功率2×10kW四、第一运输机部参数1、形式：边双链刮板式（标配）/中双链（可选）2、溜槽尺寸：540mm（宽）×370mm（高）3、链速：61m/min4、圆环链规格：φ18×64C5、原动机：低速大扭矩液压马达IAM400.H2-147/2010通知单更改为：IAM400.H3 泄漏口不同2台6、涨紧形式：弹簧、丝杠涨紧7、马达功率2×10kW五、本体部参数1、本体架（最大不可拆卸件）3.42m（长）X1.38m（宽）X1.28m（高）重量：6.264t六、行走部参数1、形式：履带式2、履带宽度：520mm3、行走速度：0～6.6m/min4、液压马达：A2FE125/61W-VZL 2台5、行走减速机：GFT80T3B185.43 2台6、涨紧形式：油缸涨紧、卡板锁紧7、制动方式：一体多片式制动器8、马达功率2×17kW七、液压部参数1、柱塞变量双泵：A11V0130LRDS+A11V0130LRDS或英国KKKKR130D+KKR147E1台2、液压马达排量：行走部:125ml/r×2 铲板部:1200ml/r×2 一运部:400ml/r×2 水系统:36ml/r3、油箱容量：500L4、油冷却器水冷式油冷却器+油箱散热器5、换向阀PSV552/220-3比例多路换向阀（六联阀）（油缸用）PSV55/220-3比例多路换向阀（四联阀）（马达用）1组1组6、锚杆机接口提供2个接口八、水系统参数1、水量：100L/min2、喷雾水压：≥1.5MPa（外） 3.0MPa（内）3、喷雾泵: PQ-404、喷雾马达: XM36九、电气系统：1、额定电压：AC1140/660V2、额定电流：165.8A/287A3、额定频率：50HZ4、输出回路数4路5、额定功率：258kW6、截割电机：型号:YBUS-135-6掘进机用隔爆型三相异步电动机额定电压: AC1140/660V 额定电流：89.5A/154.5A1台接线方式:Y/△冷却方式:水冷温度保护:定子绕组埋热敏电阻和热敏节点2种绝缘等级：H级7、油泵电机型号: YBU-75掘进机用隔爆型三相异步电动机额定电压:AC660/1140V-50Hz额定电流： 47.1A/81.5A接线方式:Y/△冷却方式:风冷式绝缘等级：H级工作方式：S1温度保护: 定子绕组埋热敏电阻和热敏节点2种1台8、照明灯型号:DGY9/24L(A)矿用隔爆型机车灯额定电压：AC24V -50Hz额定功率：9W3盏9、电铃BAL1-127/150矿用隔爆型电铃额定电压： AC127V 频率：50Hz 额定电流： 0.35A10、截割急停总急停型号: BZA24-0.1/24-1矿用隔爆型急停控制按钮(附带锁紧装置) ( 内部按钮为常开点)额定电压： DC≤127V 额定电流： 5A2个11、开关箱型号：KXJ4-258/1140（660）E矿用隔爆兼本质安全型开关箱额定电压：AC1140/660V 额定电流：165.8A/287A额定功率: 258kW1台12、操作箱型号:CXH4-4/12E矿用本质型操作箱额定电压: DC12V 额定电流: 0.5A额定功率: 4w1台13、瓦斯传感器型号：GJC4（0.0-4.0）%CH4矿用本质安全型额定电压：DC12V14、二运电滚筒BYD11-160-8050隔爆型油冷式电滚筒额定电压： AC1140V-50Hz 额定电流： 8.2A带宽: 800mm1台十、辅助机构临时支护可选序号名称数量外形尺寸（m）重量(t)1 截割部 1 3.61×1.42×0.80 5.703 主铲板 1 1.998×1.40×0.689 2.1824 侧铲板 2 1.567×0.578×0.499(2.5m) 0.395 1.567×0.719×0.499(2.8m) 0.4785 第一运输机前溜槽 1 3.886×0.712×0.562 1.2086 第一运输机后溜槽 1 1.715×0.712×0.61 0.5327 本体部(不含盖板油缸) 1 3.62×1.50×1.302 8.068 本体架(最大不可拆卸件) 1 3.42×1.38×1.28 6.2649 履带部 2 3.35×0.67×0.77 4.7610 后支承支架 1 1.466×2.20×1.062 1.943EBZ135掘进机机器特点一、设计特点:EBZ135掘进机是公司为掘进机产品系列化而自行开发设计的一种中型掘进机，整机具有以下特点:1、圆锥台形的小直径截割头，单刀力大，螺旋线式排布的合金截齿使整机破岩过断层能力强，切割震动小，工作稳定性好；2、截割臂回转、升降可单独或同时操作，圆弧型巷道成形效果极佳；3、具有内、外喷雾，内喷雾为后喷雾，具有漏水检测装置；合理设计的外喷雾形式强化了外喷雾效果，可有效抑制截割时产生的粉尘，同时冷却截齿；4、铲板部具有双面倾角，利于装煤和清底；意大利英特姆低速大扭矩液压马达驱动弧形三齿星轮，驱动力大；5、中间运输机平直结构,边双链（标配）、中双链（可选）运输形式，龙门高，运输顺畅；6、行走部采用马达加减速机高度集成的驱动方式，履带板整体铸造,支重形式为滑动摩擦板结构.履带涨紧为油缸涨紧加卡板锁紧方式；7、本体、后支承箱体形式焊接结构，刚性好，可靠性高；8、电气系统：(1)AC1140V/660V-50Hz供电系统；(2)采用PLC集中控制、能实现30多种故障保护；(3)本安型操作箱、体积小、重量轻、操作灵活、安全可靠；(4)专利技术主控器，主要控制器元件安装在一个封闭的不锈钢壳内，有效屏蔽电磁干扰，维修方便；掘进机电控系统预留有遥控接口，可根据用户要求进行配置，使操作更加安全可靠;(5)液晶屏幕工况显示，操作界面菜单式，参数设置灵活安全；(6)具有故障记忆功能，掉电保持，可存储30多条历史故障信息；(7)系统具有过压、欠压、电机过载、缺相、短路、超温、语音报警、漏电闭锁等保护功能；(8)机载式甲烷断电仪、瓦斯浓度超限时切断整机电源；(9)具有机械联锁安全保护装置，有效防止隔离开关带载拉闸。

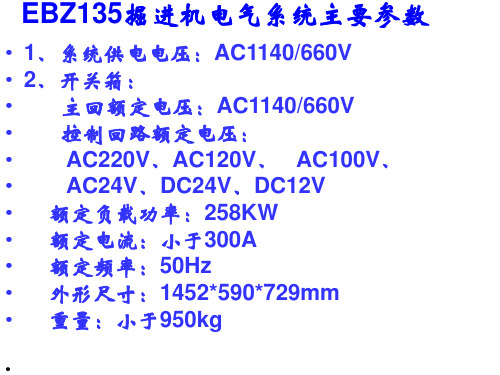

(10)采用RS485、CAN等接口通讯方式，系统可以把运行数据上传到地面调度室进行远距离监控。
9、液压系统采用恒功率、压力切断、负载敏感控制。
胶管、接头为双密封形式，强化密封效果。
10、整机地隙大，爬坡能力强；11、重心低，机器稳定性好。
