EBZ160悬臂式掘进机使用说明书第六章电气部分第1节概述EBZ160系列掘进机电控系统主要由电控箱、控制操作箱(以下简称操作)、矿用隔爆电铃、隔爆型照明灯、隔爆型泛光灯、隔爆型急停按钮、矿用本安型甲烷传感器以及各工作机构的电机等组成。
掘进机电气控制系统是整机的重要组成部分,与液压控制系统配合,可自如的实现整机的各种生产作业。
同时对截割高速、低速电机、油泵电机、二运电机、锚杆电机的工况及回路的绝缘情况进行监控和保护。
掘进机电控箱防爆型式:Exd[ib]I (隔爆兼本质安全型)掘进机操作箱防爆型式:ExdI (隔爆型)第2节技术参数和特征一、技术参数1、额定电压主回路:AC 1140V/660V电控箱:控制回路额定电压分别为:AC220V、AC36V、AC24V操作箱:控制回路额定电压 DC24V显示回路额定电压 DC24V2、额定电流(见附表1)3、额定频率 50H z4、输出分路数 5路5、额定功率(见附表1)6、本安部分本安电源输入电压 DC 24V ;输出电压 DC 12V ;最大负载电流 500mA甲烷传感器工作电压 DC12V最大工作电流 130mA二、使用条件1、海拔高度不超过2000米;2、周围环境温度-5℃~+40℃;3、周围空气相对湿度不大于95%(+25℃);4、能承受掘进机的振动,与水平安装倾斜度不超过15°;5、适合在有沼气爆炸性混合物隧道或矿井中;6、无破坏绝缘的气体或蒸汽的环境中;7、无长期连续滴水的地方;8、污染等级3级;9、安装类别Ⅲ类;三、电控箱结构电控箱是按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》的标准设计,为隔爆兼本质安全型电气设备。
其隔爆壳体是用钢板焊制而成的两个通过接线端子相互连接的独立腔体。
上边为进出线腔(接线腔),下边为主腔。
接线腔内设有接线端子和内接地端子。

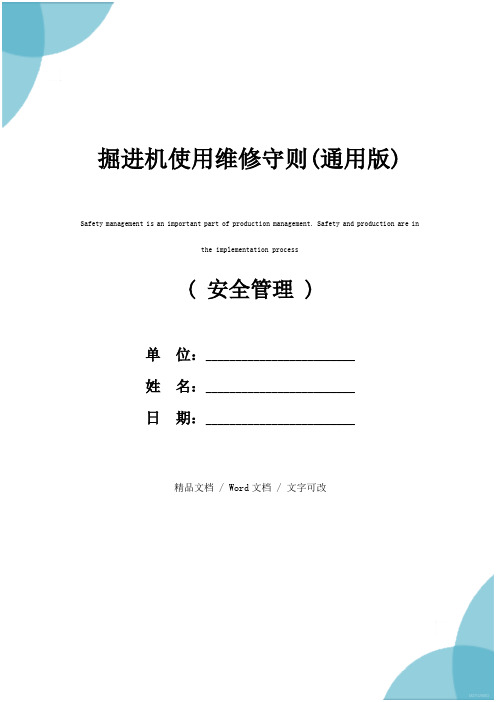

( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改掘进机使用维修守则(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process掘进机使用维修守则(通用版)为进一步使用和维护好掘进机,提高设备的开机率,促进单进水平和掘进工效的提高,保证设备安全运转,结合矿区使用机型,对掘进机的使用和维修特作如下要求。
一、掘进机的安装、拆除和调试掘进机安装和拆除前,由掘进矿长组织安监、生产、技术、机电、运输、调度、施工单位等部门有关人员进行现场勘查,并制定安装、拆除方案及安全技术措施,内容主要包括:设备的运输路线、运输方式、安装拆除的工序要求和质量、安全措施等。
并指定专人认真贯彻执行。
(一)掘进机的拆卸和搬运1、掘进机的重量及体积较大,应根据矿井的运输设备巷道断面和提升运输设备能力,视掘进机的具体结构、重量和尺寸,最小限度地将其分解成若干部分,以便运输、起重和安装,严格按随机使用说明书规定的分解、运输顺序进行作业。
2、拆卸人员应根据随机技术文件,熟悉机器的结构、详细了解各部连接关系,并准备好起重运输设备和工具,确保拆卸安全。
3、装车前先检查所用运输设备和起吊工具是否安全可靠,确认无误后,方可使用。
4、安排专人指挥吊车司机操作,其他人员不得乱发信号。
5、重物起吊后,3米之内不准人员进入进行其他作业。
6、装车必须要找好重心,达到平稳并捆绑牢固,个别超高、超宽、超长部件另行采取措施,防止磕碰损伤设备。
7、机器各部件下井的运输顺序尽量与井下安装顺序相一致,避免不必要的调动,运输过程中要保证不损坏和丢失任何零部件。
掘进机使用维修守则掘进机作为隧道工程中必不可少的设备之一,经常处于高强度的工作状态。
为了确保其正常运行和延长使用寿命,使用和维修掘进机必须遵循一些守则。
以下是一些掘进机使用和维修的建议。
1. 使用过程中应注意的事项1.1 运转前的准备在掘进机运转前,必须进行必要的准备工作。
首先,要检查地面是否平稳和坚实。
其次,在操作面板上检查液压油位是否正常并加油。
最后,检查液压管路和电线连接是否正确并紧固。
1.2 正常运转在掘进机正常运转时,需要注意以下方面:•必须按装机说明书的规定操作和调整掘进机。
•操作时应稳定控制,防止过载运转和撞击。
•控制各项指标的合理范围内使用,防止出现故障。
•保持机身平衡,防止出现倾斜和偏离轨道等情况。
•不得擅自更改设备结构或设计参数。
•运行中要随时注意安全,防止触电、机械伤害和安全事故。
1.3 停机前的清洁和检查掘进机在使用后,必须进行必要的清洁和检查工作。
首先,清理机身各部位的尘土和泥浆。
其次,检查各液压管路、电线和设备结构的连接是否松动,如果有就及时调整。
最后,对设备的井里和轨道进行一次检查,发现问题应及时排除。
2. 维护保养时应注意的事项2.1 维护周期掘进机的维护周期和使用次数、工作条件都有关系。
在50到100小时连续工作后,需要进行一次大维护。
每日和周常规保养要按照机器说明书的要求执行。
2.2 润滑机器的各个运动部位都要做好润滑,以免在高速旋转中磨损和烧损。
对这些部位要设定良好的润滑周期和润滑量,并要经常清理运动逸轨坑道和更换磨损的轴承。
2.3 过滤掘进机的油、水和液压油等都要做好过滤和筛选,以杜绝杂质和污染物进入机器内部。
对于过滤器要检查和更换,以免滤清器长时间使用导致过滤效率降低。
2.4 电气设备掘进机的电气设备是相对脆弱的部分。
要做好防潮、防尘和防震的工作,并定期检查和更换电气器件。
对于电机绕组和变压器,要注意其温度和电压等参数是否正常。
3. 故障排除3.1 常见故障掘进机的常见故障有轴承磨损、油泵失效、气动元件失效、电气故障等。
图48液压油选用7.3.3液压油的检查:(1).按一定时间(一个月)从油箱内抽取约一升的油样,注入清洁的试管内(数个试管),在分别保管十天后和一个月后与新油相比较,观察其颜色、透明度、杂物的混入程度及沉淀物等的外观检查。
由于人眼的能见度下限为40μm,这样可初步确定油液清洁度。
然后用滤纸过滤液压油,滤出其不纯物,再根据滤纸颜色来判断油液的清洁度,这要求观测者有丰富的经验;(2).更严格的检查,则是依据厂家的标准,对粘度、抗氧化、水分的含量、沉淀物、色相、比重、闪点进行检查。
根据检查结果及抽取油样的时间,来决定更换液压油的时间,则更为有利。
7.3.4减速机用润滑油的选定标准:润滑油对减速机的使用寿命及效率起着重要的作用。
使用润滑油的目的:一方面是向齿轮副、轴承等磨擦表面提供润滑剂,降低磨擦,另一方面又起到散热作用。
本机使用重负荷工业齿轮油N320。
其性能如下:运动粘度:288~352mm2/S(50℃)闪点(开口)不低于200℃7.3.5润滑油的更换:在最初开始运转的三百小时左右,应更换润滑油。
由于在此时间内,齿轮及轴承完成了跑合过程,随之产生了少量的磨耗。
而在此之后相隔1500小时或者6个月以内必须更换一次。
当更换新润滑油时,应事先用洗油清洗掉箱体底部附着的沉淀物后再加入新油。
7.3.6液压油的更换:(1).运转期间每隔1500小时或者六个月更换一次液压油;(2).当油量少于要求时,应及时追加油量。
但如此反复追加油量的话,会造成油质的过早恶化,产生漏油现象;(3).当液压系统中发现了异常物时,应将其全部油量排放掉,并对其液压系统进行清理;(4).本机采用的液压油不得与其它油种混合使用;(5).机器运转前,要认真检查油箱的油位。
7.3.7润滑脂:润滑脂既起到对滑动面的润滑作用,又起到防止粉尘和水混入作用,在本设备中均采用锂基润滑脂ZL-3。
截割电机轴承所用的润滑脂按生产厂规定执行。
锂基润滑脂ZL-3的物理特性:针入度(1/10mm):265~295滴点:≥180℃7.3.8整机润滑见图49(53页)7.4.低温运转时的注油7.4.1当周围环境在-5℃以下,需要使用掘进机时,应使用下表中油种。

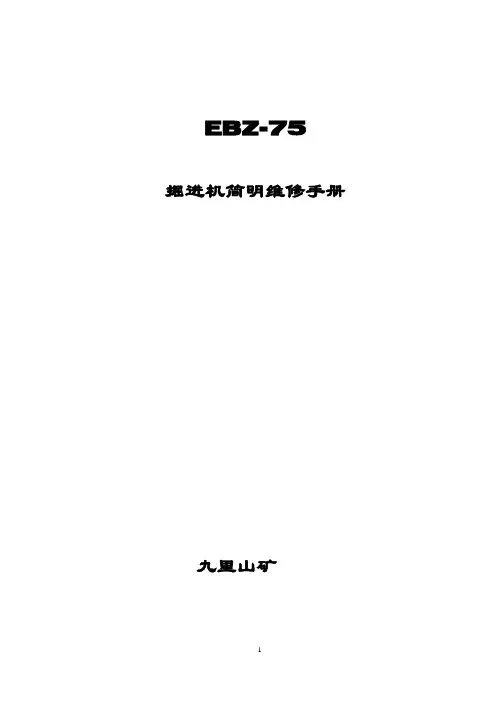

EBZ-75掘进机简明维修手册九里山矿第1节安装调整一、第一运输机链条的张紧刮板链的张紧用弹簧和张紧油缸进行张紧,当链条过于松驰,其原因是链条的节距被拉长。
应该及时放入卡板,如不起作用应该卸掉一对链环。
如果链条过紧或者左右张紧装置张紧不均匀,有可能造成驱动轴的弯曲,轴承损坏,液压马达的过负荷现象。
运输机的链条松紧度要适当,张紧后要有一定的垂度,其垂度值为50—70mm。
操作张紧手柄(扳到一运张紧位置),张紧油缸伸出,张紧链条,调整完毕后,装入垫板及锁板;手柄回中位,张紧油缸缸杆缩回,直至压紧锁板,使张紧油缸活塞杆不受张紧力,完成第一次张紧(张紧完毕,将张紧所用胶管收起,放好)。
注:不张紧时,张紧手柄必须处在中位。
如果仍不能保证预想的效果时,则应取掉两个链条的两个链环,再调至正常的张紧程度。
二、履带的张紧调整将铲板压接底板(此时履带部的支重轮处于游动状态)左右履带部分,用张紧装置进行张紧。
当履带过于松弛,则链轮与履带处于非啮合状态,应该及时放入卡板。
履带张紧程度要适当,履带张紧后要有一定的垂度,其垂度值为50—70mm。
操作张紧手柄(扳到履带张紧位置),张紧油缸伸出,张紧履带,调整完毕后,装入垫板及锁板;手柄回中位,张紧油缸缸杆缩回,直至压紧锁板,使张紧油缸活塞杆不受张紧力,完成第一次张紧,另一侧履带按上述方法张紧(张紧完毕,将张紧所用胶管收起,放好)。
注:不张紧时,张紧手柄必须处在中位。
第2节作业操作一、电气操作1.向上搬动电器电控箱右侧电源开关手柄至“接通”的位置,此时前后照明灯同时点亮。
检查显示屏、电压表和机器周围,如果没有异常情况,即可按如下顺序进行开机操作。
(附图7、8)2.顺时针旋“信号、报警”开关,发出开机信号。
并观察工作现场,确认不能发生机械和人身事故方可开机。
3.顺时针旋油泵启动开关,油泵即可启动运转。
逆时针旋油泵电机停止开关,运行中的油泵电机运行停止。
(在试车时应注意油泵电机运转方向,若反转应重新接线)。
EBZ135掘进机使用维护说明书(执行产品标准:Q/JC-03-2005)山东泰安天元科工贸有限责任公司(安装、使用产品前,请阅读使用维护说明书)目录1.概述………………………………2.结构特征与工作原理………………………………3.技术特征………………………………4.各部分的安装与调整………………………………5.使用操作………………………………6.故障分析与排除………………………………7.保养与维修………………………………8.运输及贮存………………………………9.操作、维护、保养规程………………………………10.附录I、………………………………11.电气系统使用说明书………………………………安全警示1、掘进机的启动顺序:打开机器后侧外来水阀门、预警、打开司机席右侧的喷雾用水阀门、油泵电机、截割电机、第二运输机、第一运输机、星轮;2、所有液压元件及其接合处,严禁在泄漏状态下工作;3、更换易损件时,应保持液压系统的清洁,加工件不要污染和划伤;4、关键部位的紧固螺栓应加紧固力矩,并符合设计要求;5、电气系统维修时,要严格按照警示牌“严禁带电开盖”操作。
先清扫外部,开关箱、操作箱打开后,周围空气相对湿度不大于90%(+25℃),在高温及恶劣环境下尽量不要开箱;6、按整机润滑图要求,由专人定期对各润滑点进行注油;7、当机械设备和人身处于危险场合时,应直接按动紧急停止按钮;8、所有机械、电气系统裸露部分的护罩,应安全可靠;9、进行顶板支护、检查、更换截齿作业时,必须先将操纵台前截割急停按钮锁紧;10、维修时,若必须人员进入机器下方时,要用方木打好木垛,经验查确保安全后,人员方可入内进行修理;11、维修和使用中,不得改变本安电路和与本安电路有关的元器件的规格、型号和参数;12、安标控制件必须具有安全标志书,且均在有效期内。
1.概述1.1 产品特点:EBZ135掘进机是公司为掘进机产品系列化而自行开发设计的一种中型掘进机,整机具有以下特点:(1)截割部具有内外喷雾、漏水检测及保护功能,截割电机有热敏保护,截割头呈圆锥台形,具有36把截齿,齿座呈螺旋线形排布;(2)铲板采用双面倾角,利于装运和清底,整体设计强度更高,装料装置采用弧形三齿星轮通过低速大扭矩马达直接驱动;(3)运输机采用中双链运输结构,底板呈直线形状、运输顺畅,并提高溜槽及刮板使用寿命,刮板运输由两台低速大扭矩液压马达直接驱动;(4)行走部采用减速机与液压马达高度集成结构,体积小、可靠性高,涨紧装置采用涨紧油缸与调整垫板组合式结构;(5)电气部采用本安型操作箱、综保采用新型系统模块,具有编程控制,液晶汉字动态显示,系统故障自动检测、记忆的功能,同时具有失压、短路、电机过载、温度、过负荷、瓦斯断电保护等功能;(6)液压部采用恒功率控制,具有压力切断,负载敏感技术功能;(7)后支撑装置实现大跨距支撑,提高机器稳定性。
悬臂式掘进机维修作业指导书一、编制目的为使设备管理规范化,有效地保障设备及操作人员人身安全。
二、适用范围:适用于煤矿井下用各种型号综掘机的检修、修复。
三、交接检查与清理:1、设备进厂交接时,首先清点外部附件数量和设备有关的零部件进行检修前的验收交接,并填写《综机设备维修交接单》,参加交接人员必须签字(见下表):综机设备维修交接单年月日第一联存根综机修理车间:使用单位:2、班组根据下达的检修任务,将设备在厂房外进行外部清理煤尘、除锈放油。
3、对外部附件,存放到检修地点,按类分别码放整齐。
4、做出外部附件的材料购置、领用计划。
四、部件拆卸要求:1、根据检修的综掘机准备合适的拆卸工具,紫铀棒、扳手、锤头、绳头、钎子等;准备好所需的材料,砂纸、棉纱、清洗济、油石、塑料薄膜、油盘等;2、根据装配图,依次众外到里的顺序将零部件拆卸下来归类存放,并在打开盖前,决定检修方法前。
测定有关部件的性能,做好原始记录。
3、对于相似或不容易记住安装顺序的零件,拆卸零件前应做好标记。
4、对于配合较紧密的零件,严禁硬性拆卸,防止损坏零部件;需加温拆卸的必须加温拆卸。
凡正常方法无法拆卸的,如轴承过热与轴承室粘连等情况,需破坏性拆卸者必须报请矿租赁中心及以上领导同意后方可进行。
5、对于需敲打的零件,一定要用紫铜垫上橡胶木板垫,防止将零部件敲变形,损坏零部件。
五、零部件情况:1、根据所清理的零件,选择合适的清洗液。
2、用木片等较软的东西将零件表面的油污等除掉,对粘密封要用泡沫海绵等物清洗。
3、把零件放入清洗液中,用棉纱或布进行擦洗,直到零件表面洗干净。
所有液压元件的清洗严禁使用棉纱,一律使用海绵进行擦洗。
4、把洗干净的零件放在地托架上,用布搓干净,按类堆放好,严禁碰撞,并用薄膜盖好。
六、零部件检查:1、根据零件图及检验标准,对零件大小尺寸,表面光洁度形位公差依次测量,并做好记录。
2、把检查合格的合格的部件,按类存放整齐;液压元件的关键部位泵和马达必须全部拆下做容积效率试验,凡容积效率低于90%的全更换。

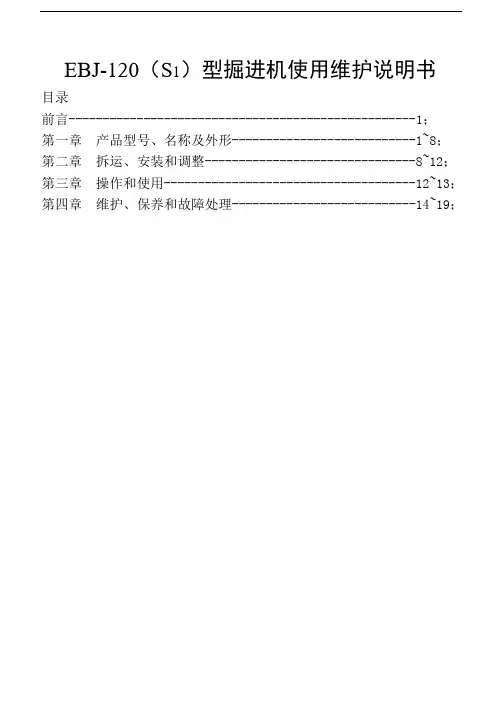

EBJ-120(S1)型掘进机使用维护说明书目录前言---------------------------------------------------1;第一章产品型号、名称及外形---------------------------1~8;第二章拆运、安装和调整-------------------------------8~12;第三章操作和使用-------------------------------------12~13;第四章维护、保养和故障处理---------------------------14~19;前言EBJ-120(S1)型掘进机由辽源煤矿机械厂在EBJ-120(S)型掘进机的基础上设计的,该机为悬臂式部分断面掘进机,适应巷道断面20m,可经济切割单向抗压强度60MPa 的煤岩,属中型悬臂式掘进机。
该机主要特点:结构紧凑、适应性好、机身矮、重心低、工作平稳、操作简单检修方便。
第一章产品型号、名称及外型一、产品型号、名称及外形产品型号、名称为EBJ-120(S1)掘进机,外形见图1。
二、用途适应范围和主要技术参数1、EBJ-120(S1)型悬臂式掘进机主要是为煤矿综采及高档普采工作面准巷道掘进服务的机械设备,主要适用于半煤岩巷道和掘进,也适用于条件类似的其它矿山及工程巷道的掘进。
该机经济切割强度≤60MPa,可掘巷道最大宽度(定位时)5.65m,最大高度4.5m,可掘任意断面形状的巷道,适应巷道坡度±160。
该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机,实现连续运输,以利于机器效能的发挥。
2、主要技术参数1)总体机长 8.7m;机宽 2.0m;机高 1.48m;地隙 200mm;卧底深度 200~400mm;接地比压 0.13MPa;机重 31T;总功率 175KW;可经济截割煤岩硬度≤60MPa;可掘进巷道断面 20m2;适应巷道坡度±160;机器供电电压 1140/660V;2)截割部电动机型号 YBU(S)-120;功率 120KW转速 1470r.p.m截割头转速 59.90 r.p.m截齿镐形截齿42个最大摆动角度上 480下 250左右各 360伸缩距离 500mm 3)装载部装载形式转盘液压马达型号 NHM-1300额定压力 14MPa排量 1.3L/r装运能力 180m3/h铲板铲板宽度 2.8m、2.5m铲板卧底 250mm铲板抬起 250mm转盘转速 32次/min4)刮板输送机槽宽 510mm龙门高度 380mm链速 0.936m/s链条规格 18×64-C运输形式双边链刮板张紧形式丝杆螺母5)行走部行走部形式履带式液压马达型号 A2F-63W1Z数量 2台额定压力 14MPa排量 0.63L/min接地长度 2.56m行走速度 3/6m/min防滑形式摩擦离合器制动张紧形式油缸张紧6)液压系统液压系统额定压力 14/16MPa总流量 309L/min电动机型号 YBU-55功率 55KW转速 1480r/min系统压力油缸回路 16MPa行走回路 14MPa装运回路 14MPa双联齿轮泵型号 CBZ2063/040额定压力 14/16MPa排量 63/40mL/r油箱容积 625L油缸数量 10个锚杆钻接口 2个系统压力 12MPa总流量 90L7)冷却、喷雾系统灭尘形式内、外喷雾内喷雾压力 3MPa外喷雾压力 1.5MPa流量 50L/min冷却方式油箱冷却器切割水冷电机泵站水冷电机8)电气系统供电电压 1140V/660V总功率 175KW隔爆形式隔爆型三、主要结构和工作原理1、EBJ-120(S1)型掘进机主要由截割部、刮板输送机、行走部和回转台等部件组成。

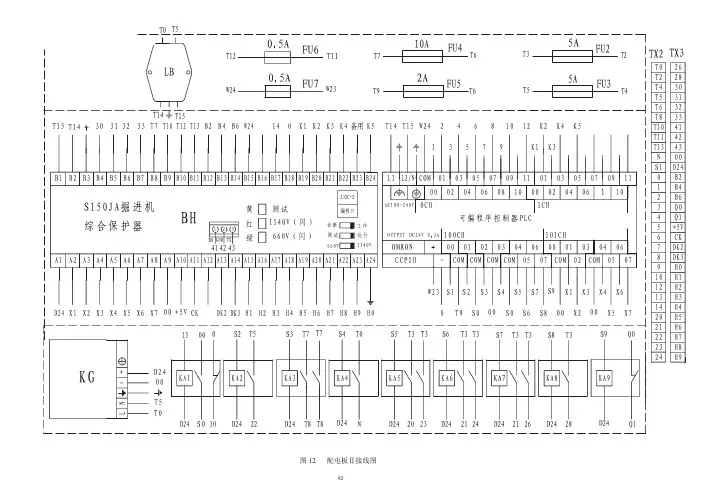

图12 配电板Ⅱ接线图图13 配电板Ⅰ接线图图16操作箱接线图图14配电板Ⅲ接线图图15接线图接线腔前腔图17接线腔接线图97图19电气外设安装图图21开关箱主回路安装图图22系统方框图102图23 主回路配线图103105二运电机油泵电机EBZ150/EBH150掘进机配电盘Ⅱ安装图107EBZ150/EBH150掘进机系统方框图108EBZ150/EBH150安全标志控制件明细表序号产品名称型号规格级别功率电压等级(V)生产厂名称证件备注1掘进机用隔爆型双速三相异步电动机YBUD-150/80-4/8150/80KWAC1140/660 抚顺煤矿电机厂安全标志编号:20024730有效期:2002.12.6~2007.9.12外配套产品2掘进机用隔爆型三相异步电动机YBU -55 55KW AC1140/660 抚顺煤矿电机厂安全标志编号:20024729有效期:2002.12.6~2007.9.12外配套产品3矿用隔爆型操作箱CXB4-10/24E10KW DC24佳木斯煤矿机械有限公司安全标志编号:200702826有效期:2007.3.13~2010.3.12抽检产品4矿用隔爆兼本质安全型开关箱KXJ4-236/1140(660)E236KW AC1140/660 佳木斯煤矿机械有限公司安全标志编号:200702031有效期:2007.2.15~2010.2.13抽检产品5矿用隔爆型压扣控制按钮BZA1-10/24-1ZS 10KW DC24 佳木斯煤矿机械有限公司安标证号:20030650有效期: 2003.2.12~2007.12.4抽检产品6矿用隔爆型电铃BAL1-36/127-150 45W AC127 浙江华夏防爆电器实业公司安标证号:20022231有效期:2002.7.15~2007.6.13外配套产品7矿用隔爆型防震照明灯DGE60/24B 60W AC24 泰州市华中矿业机电制造有限公司安标证号:200611478有效期:2006.11.3~2009.11.2外配套产品8矿用隔爆兼本安型电源箱DXJ-18 11W D18 常州市海鑫自动化设备厂安标证号:20033374有效期:2003.9.52008.5.25外配套产品9矿用甲烷传感器GJ4(0~4.00﹪CH4)9W DC18 北京中煤安泰机电设备有限公司安标证号:20055974有效期:2005.8.9~2008.8.1外配套产品109EBZ150/EBH150安全标志控制件明细表序号产品名称型号规格级别功率电压等级(V)生产厂名称证件备注10采煤机屏蔽橡套软电缆MCP-0.38/0.66(16~5)mm2MCP-0.38/0.66(70~185) mm2MCP-0.66/1.14(120~185) mm2MCP-0.66/1.14(35~95) mm2AC660/1140鲁能泰山曲阜特种电缆有限公司安标号:MIA010005有效期:2007.3.31~2009.3.30外配套产品11 煤矿用电钻屏蔽橡套电缆MZ-0.3/0.5(2.5~4)mm2MZP-0.3/0.5(2.5~4) mm2AC 300/500鲁能泰山曲阜特种电缆有限公司安标号:MIA010006有效期:2007.3.31~2009.3.30外配套产品12煤矿用移动轻型橡套软电缆MYQ-0.3/0.5(1~2.5) mm2 AC 300/500鲁能泰山曲阜特种电缆有限公司安标号:MIA010008有效期:2007.3.31~2009.3.30外配套产品13煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信软电缆MHYVRP1×2、1×3、1×4、1×5、1×6、1×7(42/0.15、32/0.20、18/0.20mm)AC 300/500扬州市红旗电缆制造有限公司安标号:20024085有效期:2007.1.5~2008.12.27外配套产品14煤矿用铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆MKVVR-450/750(4~61芯)×1.5 mm2AC 450/750江苏中煤矿缆有限公司安标号:20054458有效期:2005.6.27~2007.6.7外配套产品15矿用圆环链用开口式连接环18×64C 中煤张家口煤矿机械有限责任公司安标号:20020256-2006有效期:2006.8.7~2010.7.26外配套产品16矿用高强度圆环链18×64C 佳木斯市龙鑫链条有限公司安全标志编号:20056162有效期:2005.8.30~2009.8.17外配套产品17二层钢丝编织液压支架胶管总成KJRB2-6、8、10、13、16、19、22、25、32、38、51埃迪亚(沈阳)橡胶制品有限公司安全标志编号:20032527-2006有效期:2006.7.3~2009.6.23外配套产品110受控主要零(元)部件和安标控制件选配须知1、安标控制件必须具有安全标志证书,且均在有效期内;2、电动机、操作箱、开关箱要符合安标控制件明细表各项要求;3、液压马达、回转轴承、组合变量泵、比例多路换向阀要符合受控主要零(元)部件明细表;4、受控主要零(元)部件和安标控制件选配时要符合相关技术要求。
掘进机使用维修守则作为矿山和隧道工程中的常用机械设备,掘进机因其高效、便捷的特点受到了广泛的应用。
在使用掘进机的过程中,正确的使用和维护都是非常重要的。
本文将介绍掘进机的使用和维修守则,旨在帮助工作人员正确使用和保养掘进机,延长掘进机的使用寿命。
前置准备在启动掘进机之前,必须先进行以下准备工作:检查设备在操作掘进机之前,必须检查掘进机是否具有完整功能,包括检查电气系统、液压系统、机械部件、油路、冷却器防护等内容。
检查项目不限于此,一切可能出现问题的地方都需要检查,以确保设备能正常运转。
员工培训使用掘进机的操作员必须得到专业的培训,以确保其能熟练掌握掘进机的使用方法,能够正确地对设备进行维护和修理。
工作环境在使用掘进机之前,必须对工作环境进行评估,确保环境对于设备运行是安全的。
同时工作人员应该配备相应的安全装备,比如钢盔、安全鞋、手套、护目镜等。
在使用掘进机时,必须遵守以下规则:操作规范掘进机的操作必须符合专业的标准,只有熟练掌握和了解掘进机的操作方法,才能够正常地使用设备。
此外,必须准确了解掘进机的限制和性能,以避免使用不当导致事故的发生。
安全操作在操作掘进机的时候,必须要保证设备的安全性。
在操作前应该先检查重要的部分如制动器、油路、轴承、润滑管道等,确保使用前是安全的。
使用时,注意不要擅自拆卸或修改设备,特别是与安全相关的部分。
设备维护正确的设备维护是保证设备安全和延长寿命的重要手段。
对于不同型号的设备,要结合设备手册,按照进行维护计划。
常规必须定期对油路、液压系统、电气系统、轴承进行检查和保养,确保设备的无障碍运行。
负荷控制在使用掘进机时,必须根据设备的负荷特点和工况要求,合理控制工作负载,以免超负荷工作,损坏设备。
在掘进机操作时,不要擅自改变工作流程或设备参数,因为这样容易引发安全隐患。
如果需要进行改动,必须先经过专业人员评价和确认才能执行。
维修守则如果掘进机出现故障或异常,需要进行维修。
EBZ160悬臂式掘进机使用说明书第六章电气部分第1节概述EBZ160系列掘进机电控系统主要由电控箱、控制操作箱(以下简称操作)、矿用隔爆电铃、隔爆型照明灯、隔爆型泛光灯、隔爆型急停按钮、矿用本安型甲烷传感器以及各工作机构的电机等组成。
掘进机电气控制系统是整机的重要组成部分,与液压控制系统配合,可自如的实现整机的各种生产作业。
同时对截割高速、低速电机、油泵电机、二运电机、锚杆电机的工况及回路的绝缘情况进行监控和保护。
掘进机电控箱防爆型式:Exd[ib]I (隔爆兼本质安全型)掘进机操作箱防爆型式:ExdI (隔爆型)第2节技术参数和特征一、技术参数1、额定电压主回路:AC 1140V/660V电控箱:控制回路额定电压分别为:AC220V、AC36V、AC24V操作箱:控制回路额定电压 DC24V显示回路额定电压 DC24V2、额定电流(见附表1)3、额定频率 50H z4、输出分路数 5路5、额定功率(见附表1)6、本安部分本安电源输入电压 DC 24V ;输出电压 DC 12V ;最大负载电流 500mA甲烷传感器工作电压 DC12V最大工作电流 130mA二、使用条件1、海拔高度不超过2000米;2、周围环境温度-5℃~+40℃;3、周围空气相对湿度不大于95%(+25℃);4、能承受掘进机的振动,与水平安装倾斜度不超过15°;5、适合在有沼气爆炸性混合物隧道或矿井中;6、无破坏绝缘的气体或蒸汽的环境中;7、无长期连续滴水的地方;8、污染等级3级;9、安装类别Ⅲ类;三、电控箱结构电控箱是按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》的标准设计,为隔爆兼本质安全型电气设备。
其隔爆壳体是用钢板焊制而成的两个通过接线端子相互连接的独立腔体。
上边为进出线腔(接线腔),下边为主腔。
接线腔内设有接线端子和内接地端子。
安装使用产品前请认真阅读使用维护说明书EBZ300型掘进机使用维护说明书执行标准:MT/T238.3-2006Q/140000TYB170A-2012山西天地煤机装备有限公司二 O一二年二月前言 2 安全规定 4一、机械及液压部分 121.概述 122.主要技术参数 133.主要结构和工作原理 164.操作和使用 345.拆运安装和调整 386.检修及维护保养 467.常见故障原因及处理方法 508.安全保护 539.运输、贮存 53二、电气部分 561.概述 562.电控箱主要技术参数和特征 563.工作原理 594.掘进机的运转 625.下井拆解与安装 646.维护、修理与故障排除 65EBZ300型掘进机是山西天地煤机装备有限公司最新研制一种重型掘进机,可用于煤巷、半煤岩巷及岩巷掘进。
该机多项技术属国内外领先的新技术和创新技术,代表了国内掘进机的发展趋势。
该机经济截割硬度f≤9,适用于各种类型底板,坡度±18°的煤矿采准巷道掘进,也可用于铁路、公路、水力工程等隧道施工。
该机具有以下特点:截割稳定性好,在截割过程中可充分利用自身重量,截割能力强;掘进机机载湿式除尘系统,除尘率高,降低了工作面的粉尘污染,改善了井下作业环境;采用集中润滑系统,可对整个回转台及关键部位轴承进行集中润滑;采用分体式高效装运机构,在转盘外侧加焊了耐磨板,铲板面板增加了可拆卸耐磨板,并采用全程压链,以提高耐磨性,减小运料阻力;具有完善的整机工况监测系统。
应用多样化的传感器如电压、电流、功率、瓦斯等对整机进行多点、多参量监测,把整机电气纳入到工况监测系统。
采用的新型销轴防转机构,彻底解决以往掘进机因铰接销轴转动引起的各种事故;关键联接部位进行防松处理,操作台、泵站、电控箱等元部件均采取了防震设计。
本使用说明书主要用于指导操作和维护EBZ300型掘进机,并且帮助使用人员在各种复杂情况下最有效地使用该设备。
创立220掘进机液压维修资料
一、对掘进机液压系统故障分析要考虑的因素
1、按照掘进机各回路规定的压力进行调整压力高了,容易使液压油发热,油温上升,如果超过70℃导致掘进机不能正常工作(各工作机构没有劲)压力低了,不能充分发挥掘进机的性能。
2、掘进机运转的快慢与压力无关,而运转的速度与流量有关流量越大速度越快。
3、所进机运转时,必须使用冷却水,否则将使掘进机的油温上升导致掘进机不能正常工作。
4、液压回路的吸油过滤器和回油过滤器要定期清洗,否则机械杂质就会进入液压系统,使液压元件磨损,导致液压系统泄露。
二、维修掘进机液压系统故障方法
为准确迅速地维修故障,查找到故障点的现象和发生过程,其维修方法是先部件后元件,先外部后内部先简单后复杂,层层解剖。
首先维修是电气故障机械故障还是液压故障,掘进机切割部是由电动机通过级行星齿轮带动的,其故障类型只有电气部分和机械部分2类故障,而且是相对独立的很容易维修,由于中间输送机履带、星轮及各油缸所在同液压系统,联泵和三联泵共用同驱动电动机及电气控制系统,同样很容易维修是电气故障是其他故障。
当电气故障排除后,可根据上述部位的动作情况及压力情况,进步缩小到是油泵故障还是某些部位的故障,在维修各部位动作情况及压力情况时,首先要查看外部有无障碍物,通过选择阀测定各油路的
压力等。
徐工掘进机维修说明书
1、首先把掘进机退后,检修时掘进机截割头距迎头不小于5m,在距迎头不小于4m处拉设警戒牌。
2、停机时掘进机司机必须做到铲板落地、后支撑落地和截割头落地。
3、检修时必须停电,特别应注意的是,电源开关上端至电源接线柱,停电后仍然带电,因此不能随意取下电源接线柱上的护板,若需检修此处时,前级馈电开关应停电。
4、在断开任何液压油管以前,应先释放压力。
5、维修电气系统,在打开防爆接触面之前必须事先将外部的灰尘、煤泥清扫干净。
各防爆部位紧固螺栓必须确实紧固。
6、当需打开门或盖时必须先停电,并将浮煤打扫干净后方可松动紧固螺栓。
各处的盖板拆开后,不要长时间放置,特别要防止浸入水。
在高温度及恶劣环境下尽量不要打开盖板。
7、发现零部件损坏,失去原有性能,一定要及时修复或更换,不能带病工作,以免因小失大。
8、处理电气故障必须由专职电工操作,先用验电笔验电,确认安全后方可检查,排除故障。
9、对转动部分,按规定进行注油,确保润滑到位。
10、各电器组件间的电缆不能拉得过紧,特别应注意的是电源电缆不能压在履带下。
11、必须定期检查各导线的连接部位是否有松动现象。
12、各电缆引入装置的密封胶圈、金属垫圈、压板等不得残缺,内外接地必须接牢。
13、检修时不得随意改变本安电路元器件型号、规格、参数。
14、掘进机必须有专职人员维修,维修过程当中必须有专人监护,以防误操作伤人。
15、严禁其他人员在截割臂和二运下方停留或作业。
检修掘进机确需抬高截割头时,必须用道木打“井”字形木垛把截割头垫牢垫实。
