接触器的正确应用与维护

一、概述电机交流接触器和热继电器是工业中常用的控制设备，它们在电机和设备的启动、停止和保护过程中起着重要的作用。

本文将围绕三相2.2kw电机，探讨其在工业应用中的交流接触器和热继电器的选择、安装和使用。

二、交流接触器的选择和安装1. 选择在选择交流接触器时，需要考虑电机的额定电流和工作环境温度，以确保交流接触器能够正常工作并具备足够的容量。

对于2.2kw电机，通常选择额定电流为5-7A的交流接触器，以确保其在启动和停止过程中能够可靠地切断或通电。

2. 安装在安装交流接触器时，需注意以下事项：a) 接线端子的正确连接，确保与电机和控制回路的连接正确无误；b) 固定安装，确保交流接触器安装牢固，不会因为振动或外力而移位或脱落；c) 通风散热，确保交流接触器周围空间足够，以保证其正常散热和工作。

三、热继电器的选择和安装1. 选择热继电器是用于保护电机的重要设备，它能够监测电机的工作电流，并在超过设定值时切断电路，从而起到保护电机的作用。

对于3相2.2kw电机，热继电器的选择需要考虑额定电流和过载保护特性，并根据电机的额定电流和工作环境温度确定合适的型号。

2. 安装在安装热继电器时，需注意以下事项：a) 调整过载保护参数，根据电机的额定电流和工作特性进行调整，确保热继电器能够在适当的时间内切断电路；b) 固定安装，同样需要确保热继电器牢固安装，并在安装位置周围留有足够空间，以保证正常散热；c) 接线连接，需要按照热继电器的说明书正确连接控制回路和电机，确保其正常工作。

四、交流接触器和热继电器的联动控制在实际工业应用中，交流接触器和热继电器通常需要进行联动控制，以实现电机的启动、停止和保护。

这需要通过控制回路和逻辑控制来实现，确保在各种工况下电机的安全运行。

五、总结电机交流接触器和热继电器在工业应用中起着重要作用，通过选择合适的型号、正确的安装和联动控制，能够有效保护和控制电机的工作。

在实际使用中，需要严格按照相关规范和说明书进行操作，以确保设备的安全可靠运行。

2023REPORTING 接触器ppt课件•接触器基本概念与原理•常见接触器类型及其特点•接触器主要参数与性能指标•选型与应用注意事项•接触器在电路中的作用与实例分析•现代新型接触器发展趋势及前景展望目录20232023REPORTINGPART01接触器基本概念与原理接触器定义及作用定义接触器是一种用于远程控制电路的电器，具有频繁通断负载电路的能力。

作用在电路中，接触器主要起到接通、分断负载电路的作用，同时可以实现远距离控制、自动控制等功能。

工作原理与结构组成工作原理当接触器线圈通电后，线圈电流产生的磁场使静铁心产生电磁吸力吸引衔铁，并带动触点动作，从而接通或分断电路。

结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

其中电磁系统包括线圈、铁心，是接触器的重要组成部分，用于产生磁场并驱动触点动作；触点系统是执行元件，用于接通或分断电路；灭弧系统用于在切断感性负载时，将电弧熄灭。

接触器分类及特点分类根据操作方式可分为电磁操作式、永磁操作式等；根据触点类型可分为交流接触器和直流接触器等。

特点接触器具有低压控制高压、大电流通断能力、良好的电气和机械性能、使用寿命长、体积小、重量轻、维护方便等特点。

同时，不同类型的接触器还具有各自独特的特点，如交流接触器具有结构简单、价格便宜等优点，而直流接触器则具有通断能力强、适用于频繁操作等特点。

2023REPORTINGPART02常见接触器类型及其特点工作原理优点缺点应用领域01020304利用电磁铁产生磁场，吸引衔铁动作，从而控制触点的通断。

结构简单、价格便宜、使用广泛。

噪音大、易磨损、需要定期维护。

适用于一般负载的通断控制，如电动机、照明等。

工作原理优点缺点应用领域利用永久磁铁的磁场，通过控制线圈的电流来改变磁场强度，从而控制触点的通断。

价格较高、对控制精度要求高。

节能、环保、寿命长、噪音小。

适用于需要频繁通断、对噪音和节能要求高的场合，如电梯、空调等。

接触器线圈1. 简介接触器线圈是接触器中的一个重要部件，负责产生磁场以吸引或释放触点，从而控制电路的通断。

接触器线圈一般由绝缘材料包裹的线圈组成，通过通电产生磁场，实现触点的动作。

2. 接触器线圈工作原理接触器线圈的工作原理是基于电磁感应的原理。

当通电时，电流通过线圈时会形成磁场。

磁场的产生使得线圈周围的铁芯磁化，从而产生吸引力。

当磁力足够大时，吸引力会使得接触器的触点闭合，电路通电。

当通电关闭后，磁场消失，触点恢复弹簧力的作用下，回到原位，电路断开。

3. 接触器线圈的特点•电流密度大：接触器线圈的电流密度较大，可以通过增大线圈的截面积或增加线圈匝数来实现。

•耐高温：接触器线圈需要能够耐受高温，一般采用耐高温的绝缘材料包裹线圈。

•电气性能好：接触器线圈需要具备较好的电气性能，如低电阻、低电感、较好的信号传输能力等。

•机械强度高：接触器线圈需要具备较高的机械强度，以保证在工作过程中不易损坏。

4. 接触器线圈的选型与应用4.1 接触器线圈的选型在选型接触器线圈时，需要考虑以下几个因素：•工作电压：根据实际需要选择合适的工作电压范围。

•工作电流：根据需要控制的电路电流大小来选择合适的额定电流。

•绝缘等级：根据工作环境的要求选择合适的绝缘等级。

•使用寿命：根据工作场景中的负载及频率等因素来选择合适的使用寿命。

4.2 接触器线圈的应用接触器线圈广泛应用于各种控制电路中，特别是需要频繁通断电路的场合，如机械设备的启动、停止控制、电动机的正反转控制等。

5. 接触器线圈的维护与保养为了延长接触器线圈的使用寿命和保证其正常工作，需要进行定期的维护与保养。

具体维护与保养的步骤如下：1.定期检查接触器线圈的连接是否松动，如发现松动，需要及时拧紧螺丝。

2.清洁接触器线圈表面的灰尘和污垢，可以使用刷子或棉布轻轻擦拭。

3.检查接触器线圈的绝缘性能，如有损坏或老化的情况，需要及时更换。

4.定期检查接触器线圈的工作状态，如有异常，需要及时修理或更换。

第五节接触器接触器——用于频繁接通或断开交直流主电路或大容量控制电路按主触头通过的电流种类分为：交流接触器和直流接触器。

一、交流接触器——主要用于控制笼形和绕线式电动机的起动、运行中断开以及笼形电动机的反接制动、反向运行、点动等（见教材P21 Fig1-27）接触器图形符号：教材P24 Fig1-28电磁机构——线圈、动铁心（衔铁）、静铁心交流接触器触头系统——主触头（通断主电路）、辅助触头（控制电路，电气连锁）灭弧装置其他部件——反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构等其中辅助触头无灭弧装置，容量较小，不能用于分合主电路；数量与接触器型号有关工作原理：线圈通电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位二、直流接触器——结构和工作原理与交流接触器基本相同，主要用于远距离控制电压至400V、电流至600A的直流电路以及频繁操作的直流电动机。

三、接触器的类型、技术参数、选择、常见故障请同学们自学（教材P21-P24）（参见教材P22～P23表1-2和表1-3，其中交流接触器CJ10系列主触头均为三极，辅助触头为2常开、2常闭）接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等到电力负载。

交流接触器的主触头通常有3对，直流为2对。

接触器的动、静触头一般置于灭弧罩内，有一种真空接触器则是将动触头密闭于真空泡中，它具有分断能力高，寿命长，操作频率高，体积小及重量轻等优点。

其工作原理：当线圈中有工作电流通过时，电磁机构将电磁机构中吸引线圈的电流转换成电磁力，电磁力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。

选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

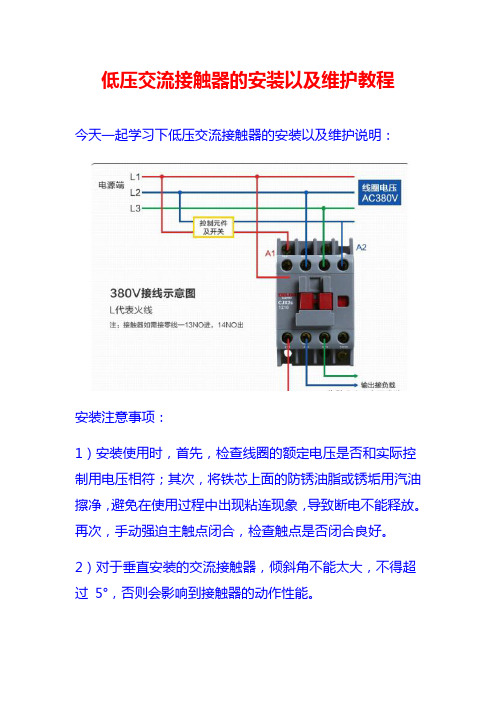

低压交流接触器的安装以及维护教程今天一起学习下低压交流接触器的安装以及维护说明：安装注意事项：1）安装使用时，首先，检查线圈的额定电压是否和实际控制用电压相符；其次，将铁芯上面的防锈油脂或锈垢用汽油擦净，避免在使用过程中出现粘连现象，导致断电不能释放。

再次，手动强迫主触点闭合，检查触点是否闭合良好。

2）对于垂直安装的交流接触器，倾斜角不能太大，不得超过5°，否则会影响到接触器的动作性能。

3）连接导线的时候，要注意细碎导线要清理干净，避免掉入接触器内部，引起接触器卡阻，造成线圈烧毁；在导线连接过程中，不要将导线金属部位裸露在空气中，避免氧化。

要将各个螺丝拧紧，避免因振动导致的导线接触不良。

4）在安装时，应使有孔的两面放在上下两面，有利于散热。

交流接触器维护分为运行时维护和闲置启用时的维护。

运行时维护：1）在正常使用时，要检查负载电流是否在正常范围之内。

2）观察相关指示灯是否和电路正常运行指示灯相符合。

在运行中声音是否正常，有没有因接触不良造成的杂音。

接触器触点是否有烧损现象。

3）查看周围环境是否存在对接触器运行不良的状态，比如潮湿、粉尘过多，振动过大等。

闲置和启用时维护：1）在停止使用时，对接触器进行定期清扫，保持接触器干净。

特别是连接线是否牢靠，有无松动的地方，连线绝缘是否受损等。

2）触头系统的维护：如动静触电是否接触可靠，中间弹簧是否正常，有无卡阻现象。

触头是否有松动，是否有烧损痕迹，按压触头是否灵活可靠接触。

3）严格测量交流接触器的相间绝缘电阻，且电阻值不低于10MΩ。

4）接触器线圈的维护，如是否有开焊，烧损等现象，线圈周边的绝缘是否变色等。

5）铁芯的维护：可以在断电的情况下进行拆卸检查，一般检查铁芯的接触器，主要是在运行的时候有异常声音，因铁芯松散或生锈，也是接触器发出异响的原因之一。

同时也可以观察短路环是否有损坏，如有需要及时更换。

一般情况下，电气线路中选用交流接触器时，需要从控制方式、使用环境、经济成本等方面考虑其安全性，适用性和经济性，确保交流接触器与电气控制设备的适宜性，保证电气控制设备安全稳定运行。

交流接触器1用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种。

2型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)交流接触器型号为CJ。

直流接触器型号为CZ。

3电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的选择：（1）持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

（2）间断运行的设备。

接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

交流接触器的原理及使用方法接触器是一种电气装置，用于控制电路的开关。

它的工作原理是通过控制电磁铁的通断来实现开关的闭合和断开。

接触器常用于电力系统中，用于控制大功率设备的启动、停止和反向转换。

一、接触器的结构接触器通常由电磁系统、触点系统和辅助装置组成。

电磁系统由电磁铁、固定铁心和吸盘组成，用于产生吸合力。

触点系统由触点、弹簧和连接件组成，用于实现闭合和断开。

辅助装置包括中间继电器、过载保护装置等，用于提供额外的功能和保护。

二、接触器的工作原理当外部的控制电路通过电磁线圈产生电流时，电流会激励电磁铁，产生磁场。

磁场会使得固定铁心被电磁铁吸引，从而带动触点的闭合。

闭合时，触点之间会形成一个低电阻的通路，电流可从电源通过接触器流向被控制的电气设备。

与此同时，电磁线圈的通过产生的磁场将保持电磁铁的吸合状态，即使断开控制电路，触点仍能保持闭合状态。

当外部控制电路断开或逆转时，磁场消失，电磁铁不再受到吸引力，触点通过弹簧的作用恢复原位，从而断开电路。

三、接触器的使用方法接触器广泛应用于电力系统、自动控制系统、工业生产线等领域。

下面介绍一下接触器的使用方法。

1. 选型根据被控制电路的电压、电流和负载类型来选取合适的接触器。

需要注意的是，接触器的额定电流要大于被控制设备的最大工作电流。

2. 安装接触器通常安装在继电器板上，与其他电气设备进行连接。

在安装过程中，要确保接触器与其他设备之间有足够的通风空间，避免过热。

3. 连线根据接触器的接线图，正确连接控制电路和被控制设备。

控制电流通常通过控制继电器或按钮开关来提供。

4. 运行测试连接好后，进行运行测试，确保接触器的工作状态正常。

可以通过观察触点的闭合和断开情况，以及被控制设备的运行状态来判断。

5. 维护定期检查接触器的工作状态，并清除触点上的灰尘、腐蚀物等。

同时，还应定期检查触点的磨损情况，必要时更换触点。

四、接触器的优点和注意事项接触器具有以下优点：1. 承载大电流：接触器可以承载较大的电流，适用于控制大功率设备。

简述接触器安装注意事项接触器是一种电气设备，常用于控制电动机的启停和反转。

在进行接触器的安装时，需要注意一些事项以确保安全和有效运行。

以下是一些接触器安装的注意事项：1. 选择适当型号：-根据电机的功率和应用需求选择适当型号的接触器。

确保接触器的额定电流和功率等参数满足实际需求。

2. 环境条件：-安装接触器的环境应符合其规定的工作条件。

避免在潮湿、腐蚀或易爆环境中安装接触器。

3. 良好通风：-确保接触器的安装位置有良好的通风，以防止过热。

如果可能，避免将接触器安装在密闭的空间内。

4. 安装位置：-安装接触器时，确保它位于平稳、干燥和无尘的位置。

接触器的安装位置应符合制造商的建议和规定。

5. 连接正确：-确保电缆和导线正确连接到接触器的端子。

检查电缆的截面积是否符合要求，确保连接牢固可靠。

6. 电气隔离：-提供必要的电气隔离设备，以确保在维护或紧急情况下可以安全地断开电源。

7. 绝缘检查：-在安装前，检查接触器的绝缘性能，确保不存在漏电或绝缘损坏的情况。

8. 维护空间：-在接触器周围提供足够的维护空间，以便于维修和检查。

不要在接触器周围堆放杂物。

9. 紧固螺栓：-确保接触器的螺栓和连接部分都得到适当的紧固，以防在运行过程中出现松动。

10. 遵循制造商指南：-仔细阅读并遵循接触器的制造商提供的安装手册和指南。

这些手册通常包含了特定型号的详细安装和维护说明。

11. 培训和合格人员：-由受过培训和合格的电气技术人员进行接触器的安装和调试工作。

确保他们了解正确的安装程序和操作规程。

以上注意事项是一般性的，实际的安装步骤和注意事项可能会根据具体的接触器型号和制造商的要求有所不同。

在进行安装前，请务必仔细阅读相关的制造商文档和安装指南。

交流接触器作用是什么？交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险1 用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种。

2 型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

3 电磁式交流接触器的结构和工作原理(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。

当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
