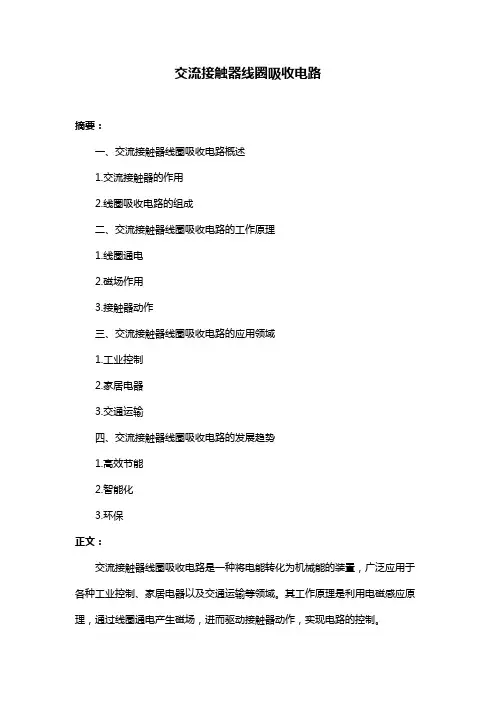

交流接触器线圈吸收电路摘要：一、交流接触器线圈吸收电路概述1.交流接触器的作用2.线圈吸收电路的组成二、交流接触器线圈吸收电路的工作原理1.线圈通电2.磁场作用3.接触器动作三、交流接触器线圈吸收电路的应用领域1.工业控制2.家居电器3.交通运输四、交流接触器线圈吸收电路的发展趋势1.高效节能2.智能化3.环保正文：交流接触器线圈吸收电路是一种将电能转化为机械能的装置，广泛应用于各种工业控制、家居电器以及交通运输等领域。
其工作原理是利用电磁感应原理，通过线圈通电产生磁场，进而驱动接触器动作，实现电路的控制。
交流接触器的作用主要是对电路进行控制和保护。
当线圈通电后，会在接触器铁芯上产生磁场。
在磁场的作用下，接触器铁芯会带动触点进行开合，从而实现对电路的控制。
当电路断电时，接触器铁芯由于失去磁场作用而返回原位，触点恢复到分离状态，从而保护电路不受损坏。
线圈吸收电路主要由线圈、铁芯和触点组成。
线圈负责接收电能并产生磁场，铁芯作为磁场的载体，将磁场传递给触点。
触点则是电路的控制部件，通过开合状态来控制电路的通断。
交流接触器线圈吸收电路的工作原理是：当线圈通电时，会在铁芯上产生磁场。
随着电流的变化，磁场也会发生变化，从而使铁芯产生位移。
铁芯的位移带动触点进行开合，从而实现电路的控制。
交流接触器线圈吸收电路的应用领域非常广泛。
在工业控制领域，它可用于控制各种大型设备，如起重机、输送带等。
在家居电器领域，它可用于控制照明、空调、电视机等家用电器。
在交通运输领域，它可用于控制汽车、火车、船舶等交通工具的各种电气设备。
随着科学技术的不断发展，交流接触器线圈吸收电路正朝着高效节能、智能化和环保等方向发展。
高效节能型线圈吸收电路可提高电能利用率，降低能耗。
智能化线圈吸收电路可通过微处理器实现精确控制，提高电路的稳定性和可靠性。
环保型线圈吸收电路则采用无铅材料，减少对环境的影响。
总之，交流接触器线圈吸收电路作为一种重要的电气控制装置，具有广泛的应用前景。
交流接触器的用途及使用方法交流接触器是一种电气设备，用于控制电路中的电流。
交流接触器的主要作用是控制电动机的启动、停止和反转，以及控制电路中的电流大小和方向。
在工业生产中，交流接触器广泛应用于电力、机械、冶金、石化、轻工等领域，是实现自动化控制的重要设备之一。
一、交流接触器的用途1、电动机控制：交流接触器可以控制电动机的启动、停止和反转。
在电动机启动时，交流接触器将电源接通到电动机，使电动机开始运转；在电动机停止时，交流接触器将电源断开，使电动机停止运转；在电动机需要反转时，交流接触器可以改变电路中电动机的相序，使电动机反转。
2、电路控制：交流接触器可以控制电路中的电流大小和方向。
在电路中，交流接触器通常用于控制灯光、电器等设备的开关，以及控制电路中的电流大小和方向。
3、自动化控制：交流接触器是实现自动化控制的重要设备之一。
在自动化控制系统中，交流接触器可以接收来自传感器、控制器等设备的信号，根据预设的控制程序，控制电路中的电流大小和方向，从而实现自动化控制。
二、交流接触器的使用方法1、安装：交流接触器的安装应符合电气安全规范，避免安装位置过于潮湿、温度过高或过低等情况。
在安装交流接触器时，应注意接线的正确性和紧固度，以及接线端子的保护。
2、接线：交流接触器的接线应符合电气安全规范，避免接线不当导致电流过大、电路短路等情况。
在接线时，应注意电源、负载、控制信号等线路的正确连接，以及线路的保护和接地。
3、使用：交流接触器的使用应符合电气安全规范，避免长时间过载、过热等情况。
在使用交流接触器时，应注意控制信号的正确输入和输出，以及交流接触器的工作状态和指示灯的显示。
4、维护：交流接触器的维护应符合电气安全规范，避免误操作导致电气事故。
在维护交流接触器时，应注意切断电源，并使用专业工具进行检修和更换，以保证交流接触器的正常工作。
三、交流接触器的常见故障及处理方法1、接触不良：交流接触器的接触不良可能是由于接线不当、接触器老化、污染等原因导致的。
交流接触器简介
交流接触器是一种电气开关装置，广泛应用于各种控制电路和电力系统中。
它的主要
作用是控制和切断电路中的电流。
接触器和继电器的作用类似，但接触器主要用于控制大
电流电路，继电器则主要用于控制小电流电路。
交流接触器由电磁系统和机械系统组成。
电磁系统由磁铁、线圈和移动部件组成，当
线圈中通电时，磁铁产生磁场，移动部件就会被吸引或释放，从而使机械系统动作。
机械
系统由触点、弹簧等部件组成，当电磁系统动作时，机械系统也跟着动作，使触点闭合或
断开。
触点的材料一般为银合金，具有很好的导电性能和耐磨损性。
交流接触器有许多种类，主要区分是根据其额定电流、额定电压、极数、触点形式等。
通常，接触器的额定电流和额定电压要比继电器的大得多。
此外，接触器还有带电显示、
手动复位等特殊功能。
交流接触器的应用范围非常广泛。
在家庭电气设备中，接触器被广泛应用于烤箱、洗
衣机、吸尘器等设备中，控制电机和加热元件的开关。
在工业中，接触器被广泛应用于大
型机器设备、自动化生产线等场合中，控制大电流负载的开关。
在电力系统中，接触器被
广泛应用于变电站、发电厂等场合中，控制电力系统的开关。
交流接触器的重要性不容忽视。
它具有控制电路和电力系统的重要作用，是现代化工
业生产、现代家庭电器控制及电力系统安全运行的基础。

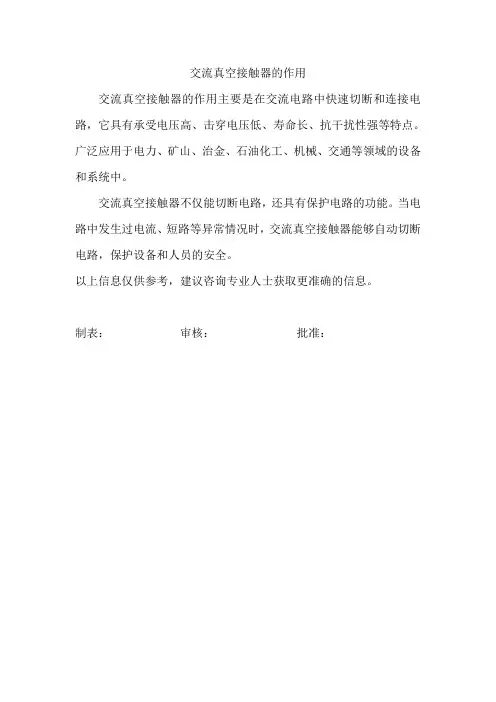

交流真空接触器的作用
交流真空接触器的作用主要是在交流电路中快速切断和连接电路，它具有承受电压高、击穿电压低、寿命长、抗干扰性强等特点。
广泛应用于电力、矿山、治金、石油化工、机械、交通等领域的设备和系统中。
交流真空接触器不仅能切断电路，还具有保护电路的功能。
当电路中发生过电流、短路等异常情况时，交流真空接触器能够自动切断电路，保护设备和人员的安全。
以上信息仅供参考，建议咨询专业人士获取更准确的信息。
制表：审核：批准：。
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。

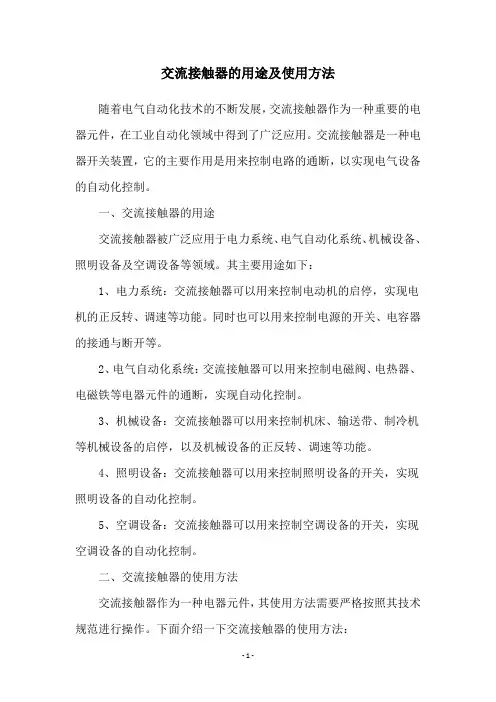

交流接触器的用途及使用方法随着电气自动化技术的不断发展，交流接触器作为一种重要的电器元件，在工业自动化领域中得到了广泛应用。
交流接触器是一种电器开关装置，它的主要作用是用来控制电路的通断，以实现电气设备的自动化控制。
一、交流接触器的用途交流接触器被广泛应用于电力系统、电气自动化系统、机械设备、照明设备及空调设备等领域。
其主要用途如下：1、电力系统：交流接触器可以用来控制电动机的启停，实现电机的正反转、调速等功能。
同时也可以用来控制电源的开关、电容器的接通与断开等。
2、电气自动化系统：交流接触器可以用来控制电磁阀、电热器、电磁铁等电器元件的通断，实现自动化控制。
3、机械设备：交流接触器可以用来控制机床、输送带、制冷机等机械设备的启停，以及机械设备的正反转、调速等功能。
4、照明设备：交流接触器可以用来控制照明设备的开关，实现照明设备的自动化控制。
5、空调设备：交流接触器可以用来控制空调设备的开关，实现空调设备的自动化控制。
二、交流接触器的使用方法交流接触器作为一种电器元件，其使用方法需要严格按照其技术规范进行操作。
下面介绍一下交流接触器的使用方法：1、安装：在安装交流接触器时，首先需要选择合适的安装位置，以保证其正常运行。
同时，还需要注意交流接触器的安装方向，以及固定螺丝的紧固力度，以避免安装不牢固导致的故障。
2、接线：在接线时，需要根据交流接触器的接线图进行接线，以确保接线正确。
同时，还需要注意接线的规范性和可靠性，以避免接线不良导致的故障。
3、调试：在交流接触器安装完成后，需要进行调试，以确保其正常运行。
调试时需要注意交流接触器的额定电压、额定电流、额定功率等参数，以及控制电路的连接方式、控制信号的输入方式等。
4、维护：在交流接触器运行过程中，需要进行定期维护，以确保其正常运行。
维护时需要注意清洁交流接触器表面和内部，检查接线和固定螺丝是否松动，以及检查触点是否磨损等。
总之，交流接触器作为一种重要的电器元件，在工业自动化领域中具有广泛的应用前景。
永磁交流接触器应用的原理概述永磁交流接触器是一种使用永磁技术控制交流电流的装置。
它可以替代传统的电磁接触器，具有体积小、使用寿命长、可靠性高等优点。
本文将介绍永磁交流接触器的工作原理及其在实际应用中的一些场景。
工作原理永磁交流接触器的工作原理基于永磁体和电磁体之间的相互作用。
其主要组成部分包括永磁体、电磁体、触点以及控制电路。
1.永磁体：永磁体是永磁交流接触器的核心部件，它产生一个恒定的磁场。
通常使用稀土磁体材料，如钕铁硼磁铁或钴磁体。
2.电磁体：电磁体是控制磁场的关键部件，由线圈和电源组成。
当电流通过电磁线圈时，会产生一个可控的磁场。
3.触点：触点是永磁交流接触器用于控制电流的部分。
当电磁体激活时，触点被吸引，使其闭合；当电磁体断电时，触点分离，使其打开。
4.控制电路：控制电路用于控制电磁体的通电和断电。
通常采用逻辑控制电路或者微控制器控制。
应用场景永磁交流接触器广泛应用于需要控制交流电流的场景。
以下是一些常见的应用场景：•电动车辆：永磁交流接触器常用于电动车辆的控制系统中，用于控制电动机启停和电机转向。
•空调系统：空调系统中的压缩机通常需要通过接触器控制，永磁交流接触器可以提供更好的控制性能和耐久性。
•工业自动化：工业自动化系统中的各种设备和机器常常需要使用接触器进行电流控制，永磁交流接触器可以提供更快的响应速度和更长的使用寿命。
•电力系统：在电力系统中，永磁交流接触器可以用于控制变压器、开关设备等。
•家用电器：家用电器如洗衣机、烤箱、微波炉等也可以采用永磁交流接触器进行控制，提高系统的可靠性和性能。
优点和局限性永磁交流接触器相较于传统的电磁接触器具有以下优点：1.体积小：永磁交流接触器体积小巧，适用于空间受限的应用场景。
2.使用寿命长：由于采用永磁技术，永磁交流接触器的使用寿命相对较长。
3.可靠性高：采用永磁技术的永磁交流接触器具有更好的抗震动能力和抗振动能力，可靠性更高。
然而，永磁交流接触器也有一些局限性：1.成本较高：相较于传统的电磁接触器，永磁交流接触器的制造成本较高。
交流接触器短路环的作用交流接触器短路环是一种用于电力系统中的保护装置，其主要作用是防止在电路中出现短路故障，保护电气设备的安全运行。
本文将详细介绍交流接触器短路环的作用及其在电力系统中的应用。
一、交流接触器短路环的作用交流接触器短路环是一种用于电力系统中的保护装置，其作用主要体现在以下几个方面：1. 短路保护：交流接触器短路环可以检测电路中的短路故障，并迅速切断电路，以防止短路电流对电气设备造成损坏。
当电路中出现短路时，交流接触器短路环会自动启动，通过切断电路中的电流，有效地保护了电气设备的安全运行。
2. 过载保护：交流接触器短路环还可以对电路中的过载电流进行保护。
当电路中的电流超过设定的额定电流时，交流接触器短路环会自动切断电路，以防止电流过大对电气设备造成损坏。
3. 故障指示：交流接触器短路环在发生故障时，会发出警报或指示灯亮起，以通知操作人员及时处理故障。
这样可以及时排除故障，保证电力系统的正常运行。
4. 远程控制：一些高压电力系统中，交流接触器短路环还可以实现远程控制功能。
操作人员可以通过远程信号发送命令，切断或闭合电路中的电流，实现对电力系统的远程监控和控制。
二、交流接触器短路环在电力系统中的应用交流接触器短路环广泛应用于各种电力系统中，包括发电厂、变电站、配电系统等。
其主要应用场景包括以下几个方面：1. 发电厂：在发电厂中，交流接触器短路环主要用于发电机出口线路的保护。
当发电机输出的电流超过额定值或发生短路故障时，交流接触器短路环会切断电路，以保护发电机和其他设备的安全运行。
2. 变电站：在变电站中，交流接触器短路环主要用于高压变压器和其他设备的保护。
当变压器或其他设备发生故障时，交流接触器短路环会迅速切断电路，以保护设备和电力系统的安全运行。
3. 配电系统：在配电系统中，交流接触器短路环主要用于低压电路的保护。
当低压电路发生短路或过载时，交流接触器短路环会自动切断电路，以保护电气设备的安全运行。
简述交流接触器的功能作用
交流接触器是一种用于控制电路通断的电力电子元件,通常用于各种工业自动化设备、电气控制设备、电力输送系统以及电子设备中。
其主要功能作用包括: 1. 控制电路通断:交流接触器可以用于控制电路的通断,从而实现对电路的自动控制。
例如,在自动化生产线上,交流接触器可以用于控制机器的开关次数、运行速度等。
2. 提高生产效率:交流接触器可以提高生产效率,通过控制电路的通断,避免不必要的停机时间,提高生产效率。
3. 适应不同的控制需求:交流接触器可以根据不同的控制需求进行配置,例如可以用于温度、湿度、压力等控制。
4. 减小机械损耗:交流接触器可以减小机械损耗,因为它可以控制电路的通断,避免电路中的电流过大,从而减少机械部件的磨损。
5. 提高可靠性:交流接触器可以提高电路的可靠性,因为它可以确保电路的通断稳定,避免电气故障,提高设备的可靠性。
除了以上功能作用外,交流接触器还有其他一些功能,例如可以用于自动化控制系统、机器人控制、智能家居等领域。
随着工业自动化和智能化的快速发展,交流接触器在未来将继续发挥着重要的作用。
电气工程中的交流接触器应用分析发布时间：2022-04-19T10:21:17.212Z 来源：《中国电力企业管理》2022年1月作者：计新华李巍李辉肖海强[导读] 随着我国社会经济的迅速发展，人们对于电能的实际需求以及依赖显著升高。
因此，想要承担电能的实际传输以及分配情况，就需要充分保护用电设备，控制保护低电压器。
全球都重视低压电器的实际发展，每年都划分大量的资金对其进行研发。
由于低压电器在实际运行的过程中，需要进行多种能量转换，这些能量转换的规律主要为非线性转换，且诸多现象多为瞬态过程，其属于复杂的环节。
浙江天正智能电器有限公司计新华李巍李辉肖海强浙江嘉兴 314000摘要：随着我国社会经济的迅速发展，人们对于电能的实际需求以及依赖显著升高。
因此，想要承担电能的实际传输以及分配情况，就需要充分保护用电设备，控制保护低电压器。
全球都重视低压电器的实际发展，每年都划分大量的资金对其进行研发。
由于低压电器在实际运行的过程中，需要进行多种能量转换，这些能量转换的规律主要为非线性转换，且诸多现象多为瞬态过程，其属于复杂的环节。
随着社会信息科学进步，大量的技术、材料以及工艺迅速发生，为低压电器发展奠定良好的基础。
关键词：交流接触器；电气；应用交流接触器主要是接通和分断交流输入电路，频繁可靠地起动直流和远距离控制交流电动机,其中电寿命也是决定其安全性能等级的一个重要指标参数。
但在现行业基础上由于其成本高竞争日益加剧,逐渐地演变发展为一种经济型机械接触器。
虽是能勉强满足一般轻载要求,但它在大重载运行情况条件下却易出现造成触头熔点焊等电寿命过早失效问题。
1.交流接触器的特点想要保证交流接触器可以适应电网容量的需求，并提升对应的要求。
而交流器内的理论需要经过多种计算、推理，将大量的数据进行转换，其开发时间较长，且投入的资金较大。
此种情况下，需要设计出性能优良、价格合理的低压电器产品，以此保证电网容量的增加以及控制要求，保证低压配电与控制系统逐渐复杂化。
交流接触器的应用
1. 接触器的用途与分类
接触器是一种应用广泛的开关电器接近开关DPRI 。
接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器
组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式2种。
2. 电磁式交流接触器
2.1 电磁式交流接触器的结构和工作原理
2.1.1 结构：
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
(1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要
组成部分，依靠它带动触点的闭合与断开。
(2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
(3)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧
可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，
通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
(4)其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
2.1.2 工作原理：
当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使
主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带
动主触点闭合，接通电路，辅助接点随之动作。
2.2 交流接触器的选用原则
2.2.1 主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。
为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
2.2.2 接触器的电磁线圈额定电压有36Ｖ、110Ｖ、220Ｖ、380Ｖ等，电磁线圈允许在额定电压的80%～105%范围内使用。
2.3 交流接触器的运行维护
2.3.1 运行中检查项目：(1) 通过的负荷电流是否在接触器额
定值之内；(2) 接触器的分合信号指示是否与电路状态相符；(3) 运行声音是否正常，有无因接触不良而发出放电声；(4) 电磁线圈有无过热现象，电磁铁闭锁电磁铁的短路环有无异常。
(5) 灭弧罩有无松动和损伤情况；(6) 辅助触点有无烧损情况；(7) 传动部分有无损伤；(8) 周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
2.3.2 维护：
在电气设备进行维护工作时，应一并对接触器进行维护工作。
2.3.2.1 外部维护
ａ.清扫外部灰尘；ｂ.检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热；
2.3.2.2 触点系统维护
ａ.检查动、静触点位置是否对正，三相是否同时闭合，如有问
题应调节触点弹簧；ｂ.检查触点磨损程度，磨损深度不得超过1ｍｍ，触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影
响使用。
清理触点时不允许使用砂纸，应使用整形锉；ｃ.测量相间绝缘电阻，阻值不低于10ＭΩ；ｄ.检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。
2.3.2.3 铁芯部分维护
ａ.清扫灰尘，特别是运动部件及铁芯吸合接触面间；ｂ.检查铁芯的紧固情况，铁芯松散会引起运行噪音加大；ｃ.铁芯短路环有脱落或断裂要及时修复。
2.3.2.4 电磁线圈维护
ａ.测量线圈绝缘电阻；ｂ.线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°Ｃ；ｃ.检查线圈引线连接，如有开焊、烧损应及时修复。
2.3.2.5 灭弧罩部分维护
ａ.检查灭弧罩是否破损；ｂ.灭弧罩位置有无松脱和位置变化；ｃ.清除灭弧罩缝隙内的金属颗粒及杂物。
3. 交流真空接触器
3.1 交流真空接触器工作原理
真空接触器以真空为灭弧介质，其主触头密封在特制的真空灭弧管内。
当操作线圈通电时，衔铁吸合，在触点弹簧和真空管自闭力的作用下触点闭合；当操作线圈断电时，反力弹簧克服真空管自闭力使衔铁释放，触点断开。
接触器分断电流时，触头间隙中会形成由金属蒸汽和其它带电粒子组成的真空电弧。
因真空介质具有很高的绝缘强度，且介质恢复速度很快，真空电弧在第一次过零时就能熄灭，燃弧时间一般小于10ｍｓ。
3.2 真空接触器的特点
3.2.1 分断能力强：分断电流可达额定电流的10～20倍；
3.2.2 寿命长：电寿命达数十万次，机械寿命可达百万次；
3.2.3 体积小、重量轻、无飞弧距离，安全可靠；
3.2.4 维修简便，主触点无需维修，运行噪声小，运行不受恶
劣环境影响；
3.2.5 可频繁操作。
3.3 真空接触器应用和维护
3.3.1 真空接触器用于交流50Ｈｚ，主回路额定工作电压1140Ｖ、660Ｖ、380Ｖ的配电系统。
供频繁操作较大的负荷电流用，在工
业企业被广泛选用，特别适用于环境恶劣和易燃易爆危险场所。
3.3.2 真空接触器的检查
3.3.2.1 真空接触器的真空管灭弧室的维护工作与真空断路器断路器DZ5 基本相同，可结合被控设备同时进行维护。
3.3.2.2 真空接触器应进行定期检查
1)每半年检查一次真空管的开距和超距；2)每年检查一次其动作性能；3)每季度应检查一次辅助触点有无损伤脱落；4)每1～2ａ用耐压试验法检测真空灭弧管的真空度。
3.3.3 维护：
真空接触器的维护工作除真空灭弧管外，其它项目均与电磁式接触器相同。
