交流接触器的作用

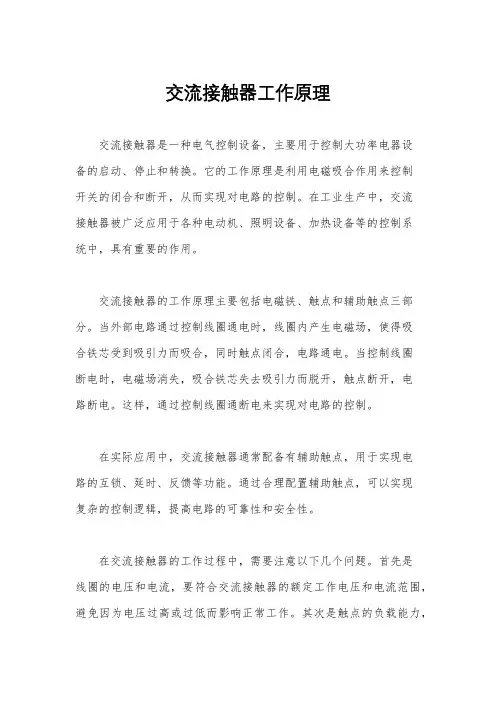

交流接触器工作原理
交流接触器是一种电气控制设备，主要用于控制大功率电器设
备的启动、停止和转换。

它的工作原理是利用电磁吸合作用来控制
开关的闭合和断开，从而实现对电路的控制。

在工业生产中，交流
接触器被广泛应用于各种电动机、照明设备、加热设备等的控制系
统中，具有重要的作用。

交流接触器的工作原理主要包括电磁铁、触点和辅助触点三部分。

当外部电路通过控制线圈通电时，线圈内产生电磁场，使得吸
合铁芯受到吸引力而吸合，同时触点闭合，电路通电。

当控制线圈
断电时，电磁场消失，吸合铁芯失去吸引力而脱开，触点断开，电
路断电。

这样，通过控制线圈通断电来实现对电路的控制。

在实际应用中，交流接触器通常配备有辅助触点，用于实现电
路的互锁、延时、反馈等功能。

通过合理配置辅助触点，可以实现
复杂的控制逻辑，提高电路的可靠性和安全性。

在交流接触器的工作过程中，需要注意以下几个问题。

首先是
线圈的电压和电流，要符合交流接触器的额定工作电压和电流范围，避免因为电压过高或过低而影响正常工作。

其次是触点的负载能力，
要根据实际负载情况选择合适的触点，避免因为负载过大而造成触点的烧毁。

最后是接线的正确性，要按照产品说明书正确接线，避免因为接线错误而引起故障。

总的来说，交流接触器是一种重要的电气控制设备，它的工作原理简单、可靠，应用广泛。

在实际使用中，需要注意电压电流、触点负载和接线的问题，以确保交流接触器的正常工作。

同时，合理配置辅助触点，可以实现更多的控制功能，提高电路的可靠性和安全性。

交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。

配合热继电器工作还能对负载设备起到一定的过载保护作用。

因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。

交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。

作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。

由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。

电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。

电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。

超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。

交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。

一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

二: 首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少（220V或 380V），一般都标得有。

并且注意接触点是常闭还是常开。

交流接触器结构与工作原理交流接触器是一种常用的电气控制器件，广泛应用于电力系统、工业自动化控制、家用电器等领域。

它的主要作用是控制电路的开关，实现电气设备的启动、住手、正反转等功能。

本文将详细介绍交流接触器的结构和工作原理。

一、交流接触器的结构交流接触器主要由触点系统、电磁系统和辅助系统组成。

1. 触点系统：触点系统是交流接触器的核心部份，它由固定触点和动触点组成。

固定触点固定在接触器本体上，而动触点则通过电磁系统的作用进行开合运动。

触点通常由优质的导电材料制成，如铜合金，以确保良好的导电性能和耐磨性。

2. 电磁系统：电磁系统是交流接触器实现开合动作的关键部份。

它由线圈、铁芯和机械结构组成。

当线圈通电时，产生的磁场会使铁芯受力，进而带动动触点的开合运动。

电磁系统通常采用交流电源供电，通过控制线圈电流的大小和方向，可以实现接触器的闭合和断开。

3. 辅助系统：辅助系统包括接线端子、触点保护装置和辅助触点等。

接线端子用于连接交流接触器与外部电路，触点保护装置则可以保护触点免受过大的电流和电压的伤害。

辅助触点通常用于实现接触器的信号传递和辅助控制。

二、交流接触器的工作原理交流接触器的工作原理可以分为闭合过程和断开过程。

1. 闭合过程：当线圈通电时，电磁系统产生的磁场会使铁芯受力，带动动触点与固定触点接触，实现闭合。

闭合过程中，由于动触点与固定触点的接触面积较小，接触电阻较大，因此会产生一定的接触电压降和发热。

为了减小接触电阻和延长触点寿命，通常会在接触面涂覆一层导电材料，如银合金。

2. 断开过程：当线圈断电时，电磁系统的磁场消失，铁芯受力减小，动触点受弹簧力的作用迅速分离，实现断开。

断开过程中，由于动触点与固定触点的分离速度较快，产生的电弧会在触点间形成，导致电弧现象。

为了防止电弧对触点造成损坏，通常会在接触器中加入灭弧装置，如灭弧线圈或者灭弧磁铁。

三、交流接触器的特点和应用交流接触器具有以下特点：1. 轻巧灵便：交流接触器体积小、分量轻，安装方便，适合于各种空间限制的场合。

交流接触器的工作原理
交流接触器是一种常用的电器元件，主要用于控制交流电路的开关操作。

它的工作原理是利用电磁吸合力和弹簧的弹力相互作用，实现接通和断开电路的功能。

当交流接触器处于断开状态时，电磁线圈中无电流通过，此时弹簧会使触点张开，使得电路断开，不传导电流。

当需要闭合电路时，通常需要一个外部开关或者控制电路通过线圈输入电流。

当线圈中通过电流时，其中产生的磁场会与磁铁的磁场相互作用，从而产生一个电磁吸合力。

这个吸合力会克服弹簧的弹力，使得触点关闭，两个接点之间形成通路。

此时电流可以顺利通过接触器，实现了电路的闭合。

如果外部控制电路断开电流，电磁吸合力消失，弹簧的弹力会将触点分开，打开电路。

在这个过程中，接触器完成了对电路的断开操作。

交流接触器工作原理的关键在于电磁力和弹簧力的平衡。

只有电磁吸合力大于或等于弹簧的弹力时，才能使得触点闭合；而当电磁吸合力小于弹簧的弹力时，触点会自动分开，实现断开电路。

除了电磁吸合力和弹簧力之外，交流接触器还存在一些辅助装置，如电弧熄灭器和阻尼装置等，用于保护触点不受电弧侵蚀，延长接触器的使用寿命。

总而言之，交流接触器通过电磁吸合力和弹簧力的相互作用，实现交流电路的开关操作。

它在电力系统、电机控制和自动化领域等方面有着广泛的应用。

交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。

具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式、永磁式和真空式。

三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。

它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。

本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。

二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。

通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。

2.实现电气设备的保护：接触器在电路中起到了保护作用。

当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。

3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。

不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。

三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。

1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。

当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。

2.接点系统：接触器的接点系统由固定触点和动触点组成。

当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。

3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。

当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。

四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。

不同的接线方式适用于不同的电气设备和控制要求。

•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。

•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。

•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。

交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用交流接触器是一种采用电磁原理工作的电器设备，用来控制大功率电气装置的开关。

其结构主要包括电磁系统和接触系统两部分。

电磁系统由线圈和铁芯组成，通过通电使铁芯磁化产生吸引力，使触点闭合或断开。

接触系统有主触点和辅助触点组成，通过控制主触点的闭合和断开来控制电路的通断。

交流接触器在控制电路中的作用是起到控制和保护作用，使电气装置可以准确地完成所需的运行程序。

热继电器是一种以电流热效应为工作原理的电器装置，用来控制电路中电流大小。

热继电器的结构主要由电热元件、传感系统和驱动系统组成。

电热元件通常是由热敏电阻或热电偶构成，当通过电流过大时，电热元件升温产生热效应，触发传感系统，使触点动作。

热继电器在控制电路中的作用是起到过载保护的作用，当电路中电流超过额定值时，热继电器会自动切断电路，避免电气装置过载损坏。

时间继电器是一种通过定时装置进行时间控制的继电器，主要用于定时启动、延时和断电恢复等操作。

时间继电器的结构主要由电磁系统、触点系统和定时装置组成。

定时装置可以是机械结构或者电子电路，通过控制电磁系统使触点动作。

时间继电器在控制电路中的作用是可以按照预设的时间进行操作，实现定时启动、延时断电或断电恢复的功能。

行程开关是一种用来检测和控制物体位置的开关装置，主要用于自动化系统和机械设备中。

行程开关的结构主要由触点系统和驱动系统组成。

触点系统可以是机械式触点或电子式触点，当物体达到预定位置时触发触点，改变开关状态。

行程开关在控制电路中的作用是可以检测和控制物体位置，当物体达到或离开设定位置时触发相关操作，如开关电路或改变运动方向。

按钮是一种手动操作开关，通常由按压按钮和开关装置组成。

按钮的结构主要由外壳、按钮、触点和弹簧等组成。

当按下按钮时，按钮受力，使触点闭合，完成相应的电路连接。

按钮在控制电路中的作用是提供手动操作信号，可以启动、停止或改变电路的状态。

接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。

它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。

接触器有主、辅触点，分别用于通断主电路和二次控制回路。

二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。

2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。

3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。

4、按工作制选用。

例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。

5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。

对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。

6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。

8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

9、接触器的额定电流应按电动机的额定电流和工作状态来选择。

接触器的额定电流应为电动机额定电流的1.3~2倍。

三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

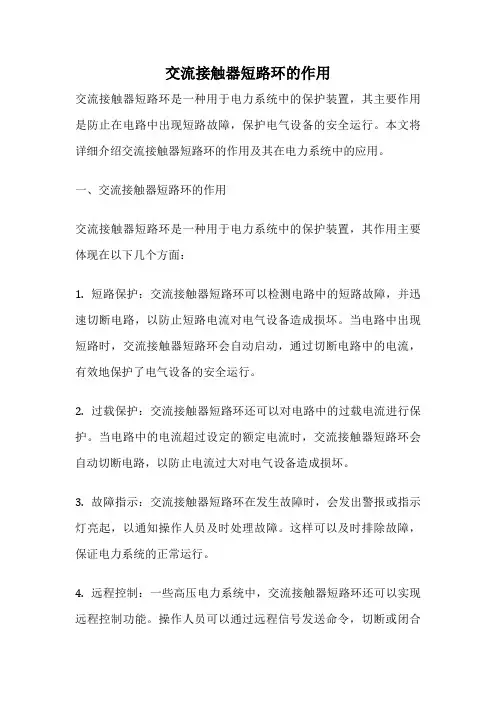

交流接触器短路环的作用交流接触器短路环是一种用于电力系统中的保护装置，其主要作用是防止在电路中出现短路故障，保护电气设备的安全运行。

本文将详细介绍交流接触器短路环的作用及其在电力系统中的应用。

一、交流接触器短路环的作用交流接触器短路环是一种用于电力系统中的保护装置，其作用主要体现在以下几个方面：1. 短路保护：交流接触器短路环可以检测电路中的短路故障，并迅速切断电路，以防止短路电流对电气设备造成损坏。

当电路中出现短路时，交流接触器短路环会自动启动，通过切断电路中的电流，有效地保护了电气设备的安全运行。

2. 过载保护：交流接触器短路环还可以对电路中的过载电流进行保护。

当电路中的电流超过设定的额定电流时，交流接触器短路环会自动切断电路，以防止电流过大对电气设备造成损坏。

3. 故障指示：交流接触器短路环在发生故障时，会发出警报或指示灯亮起，以通知操作人员及时处理故障。

这样可以及时排除故障，保证电力系统的正常运行。

4. 远程控制：一些高压电力系统中，交流接触器短路环还可以实现远程控制功能。

操作人员可以通过远程信号发送命令，切断或闭合电路中的电流，实现对电力系统的远程监控和控制。

二、交流接触器短路环在电力系统中的应用交流接触器短路环广泛应用于各种电力系统中，包括发电厂、变电站、配电系统等。

其主要应用场景包括以下几个方面：1. 发电厂：在发电厂中，交流接触器短路环主要用于发电机出口线路的保护。

当发电机输出的电流超过额定值或发生短路故障时，交流接触器短路环会切断电路，以保护发电机和其他设备的安全运行。

2. 变电站：在变电站中，交流接触器短路环主要用于高压变压器和其他设备的保护。

当变压器或其他设备发生故障时，交流接触器短路环会迅速切断电路，以保护设备和电力系统的安全运行。

3. 配电系统：在配电系统中，交流接触器短路环主要用于低压电路的保护。

当低压电路发生短路或过载时，交流接触器短路环会自动切断电路，以保护电气设备的安全运行。

简述交流接触器的功能作用
交流接触器是一种用于控制电路通断的电力电子元件,通常用于各种工业自动化设备、电气控制设备、电力输送系统以及电子设备中。

其主要功能作用包括: 1. 控制电路通断:交流接触器可以用于控制电路的通断,从而实现对电路的自动控制。

例如,在自动化生产线上,交流接触器可以用于控制机器的开关次数、运行速度等。

2. 提高生产效率:交流接触器可以提高生产效率,通过控制电路的通断,避免不必要的停机时间,提高生产效率。

3. 适应不同的控制需求:交流接触器可以根据不同的控制需求进行配置,例如可以用于温度、湿度、压力等控制。

4. 减小机械损耗:交流接触器可以减小机械损耗,因为它可以控制电路的通断,避免电路中的电流过大,从而减少机械部件的磨损。

5. 提高可靠性:交流接触器可以提高电路的可靠性,因为它可以确保电路的通断稳定,避免电气故障,提高设备的可靠性。

除了以上功能作用外,交流接触器还有其他一些功能,例如可以用于自动化控制系统、机器人控制、智能家居等领域。

随着工业自动化和智能化的快速发展,交流接触器在未来将继续发挥着重要的作用。

建筑电气控制技术复习题一、单项选择题1、交流接触器的作用是、交流接触器的作用是 A 。

A、频繁通断主回路、频繁通断控制回路、频繁通断主回路 B、频繁通断控制回路C、保护主回路、保护主回路 D、保护控制回路、保护控制回路2、延时断开常闭触点的图形符号是、延时断开常闭触点的图形符号是 B 。

A、B、C、D、3、下列元件中，开关电器有、下列元件中，开关电器有 A 。

A、组合开关、电流继电器 D、时间继电器、时间继电器、接触器 C、电流继电器、组合开关 B、接触器4、下列元件中，主令电器有、下列元件中，主令电器有 B 。

A、熔断器、速度继电器、刀开关 D、速度继电器、熔断器 B、按钮、按钮 C、刀开关5、熔断器的作用是、熔断器的作用是 C 。

A、控制行程、弱磁保护、短路或严重过载 D、弱磁保护、控制行程 B、控制速度、控制速度 C、短路或严重过载6、三相笼形电动机采用星-三角降压起动，使用于正常工作时接法的电动机。

三角降压起动，使用于正常工作时 A 接法的电动机。

A、三角形、两个都不行、两个都行 D、两个都不行、三角形 B、星型、星型 C、两个都行7、接触器的额定电流是指、接触器的额定电流是指 B 。

A、线圈的额定电流、线圈的额定电流 B、主触头的额定电流、主触头的额定电流C、辅助触头的额定电流、以上三者之和、辅助触头的额定电流 D、以上三者之和8、交流接触器在不同的额定电压下，额定电流、交流接触器在不同的额定电压下，额定电流 B 。

A、相同、与电压无关 D、与电压成正比、与电压成正比、不相同 C、与电压无关、相同 B、不相同9、接触器的型号为CJ10-160，其额定电流是，其额定电流是 B 。

A、10A B、160A C、10~160A D、大于160A 10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将B 。

A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接、电磁线圈两端反接 D、活塞反转180°11、星型—三角形减压电路中，星型接法起动电压为三角形接法电压的 A 。

交流接触器的作用
交流接触器是用来控制电路用的，主要是开断电路及实现远程控制电路。

交流接触器主要是借助辅助触点来实现控制指令，达到远程控制电路的目的。

交流接触器主触点一般都是常开触点，功能主要是开断电路用，主材料一般由黄铜或紫铜构成，银点一般是银镉合金，交流接触器主触点的品质好坏或者说其开断能力直接跟他的主材料及银点的等级直接相关，也是区分交流接触器好坏的一个重要指标。

交流接触器的的辅助触点一般都带有常开常闭触点，触点数可以根据需要选择一常开一常闭，或者二常开二常闭，选择辅助要选择专业制造厂或者知名品牌的产品，这样质量有保证。

交流接触器的动力来源于电磁系统，由线圈及铁芯构成，线圈的材质及匝数直接影响铁芯的动力，铁芯的好坏直接影响交流接触器的动作。

交流接触器的作用
交流接触器是一种电气开关设备，主要用于控制和操作交流电路。

其作用包括以下几个方面：
1.电路控制：交流接触器充当电路的控制开关，通过在其控制回路中应用电压或电流，可以远程控制或自动控制与之关联的交流电路的通断状态。

2.电动机控制：交流接触器常用于电动机的启停和反向控制。

通过在接触器的控制回路中接入适当的控制信号，可以实现对电动机的远程控制。

3.电器设备保护：交流接触器通常带有过载保护装置，当电路中的电流超过额定值时，接触器会自动断开电路，起到保护电器设备的作用，防止因过载而损坏设备。

4.定时控制：一些交流接触器配备了定时器或计时功能，使其能够在设定的时间内自动打开或关闭电路，适用于一些需要按时间控制的应用场景。

5.远程控制和自动化系统：交流接触器常用于远程控制和自动化系统中，通过适当的控制信号，可以实现对远距离电气设备的操作。

6.高电流、高压负载控制：由于其设计和构造，交流接触器能够处理相对较高电流和电压的负载，使其适用于各种工业和商业应用。

总体而言，交流接触器在电气控制系统中起到了关键的作用，提供了一种可靠的手段，使得电路的通断、设备的启停以及其他相关操作能够更为灵活和自动地进行。

交流接触器作用是什么？交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险1 用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种。

2 型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

3 电磁式交流接触器的结构和工作原理(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。

当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。

交流接触器的作用交流接触器是一种电器元件，它主要用于在交流电路中控制电流的开关。

它在电路中起到连接和断开电流的作用，用于控制电力设备的运行和停止。

交流接触器由固定和动作触点组成，当外部输入信号发生变化时，交流接触器的触点会打开或关闭，从而控制电流的通断。

1.电路保护：交流接触器可以通过切断电路来保护电力设备和电路不受过载、欠电压、过电流等异常情况的损害。

当电流超过设定值或电压超出范围时，接触器会立即切断电路，起到保护电路的作用。

2.电动机控制：交流接触器在工业自动化中经常用于控制电动机的启停。

通过控制交流接触器触点的状态，可以实现电动机的正常启动、停止和反转等动作。

交流接触器还可以用于电动机的变频调速、正反转控制等应用。

3.照明控制：交流接触器可以用于控制室内和室外照明灯具的开关。

通过与传感器、定时器等设备配合使用，可以实现照明的自动控制。

例如，当有人进入室内时，传感器会检测到人体信号，触发交流接触器闭合触点，从而打开照明灯；当人离开后，触发交流接触器断开触点，关闭照明灯。

4.电气设备控制：交流接触器可以用于控制各种电气设备的开关。

例如，电热水器、空调、电磁炉等家用电器，通过交流接触器的开关控制，可以实现设备的启动、停止和工作模式的选择。

5.自动化控制系统：交流接触器是自动化控制系统中重要的控制元件之一、它可以与PLC（可编程逻辑控制器）、DCS（分散控制系统）等设备配合使用，实现自动化控制系统的各种功能。

例如，在工业生产线上，通过交流接触器的控制，可以实现对生产过程中的设备和电机的启动、停止和调节。

总的来说，交流接触器在电力系统和自动化控制系统中发挥了重要的作用，它不仅可以控制电流的通断，还可以实现对电力设备的保护、照明和电机等的控制。

通过交流接触器的应用，可以提高电气设备的安全性、稳定性和自动化水平，为工业和生活带来更多的便利和效益。

交流接触器的结构及工作原理交流接触器是一种常见的电气元件，广泛应用于各种电气控制系统中。

它的主要作用是在电路中开关电流，控制电器设备的启停。

本文将介绍交流接触器的结构及工作原理。

一、交流接触器的结构交流接触器通常由电磁系统、接触系统、弹簧系统和外壳等部分组成。

1. 电磁系统电磁系统是交流接触器的核心部分，它由线圈和铁芯组成。

线圈是由绕制在绕线管上的导线组成的，当通电时会产生磁场。

铁芯是由软磁材料制成的，它的作用是增强磁场的强度。

2. 接触系统接触系统是交流接触器的关键部分，它由触点、触点座和动触头组成。

触点是由导电材料制成的，当电磁系统通电时，动触头就会被吸引，使触点闭合。

触点座则是固定在接触器的外壳上，用于固定触点。

3. 弹簧系统弹簧系统是交流接触器的辅助部分，它由恢复弹簧和保持弹簧组成。

恢复弹簧的作用是在电磁系统断电后，使动触头恢复原位，打开触点。

保持弹簧的作用是在电磁系统通电后，使动触头保持闭合状态，保证电路的通断。

4. 外壳外壳是交流接触器的外部保护部分，它由绝缘材料制成，用于防止触电和保护内部元件。

二、交流接触器的工作原理交流接触器的工作原理是基于电磁感应原理。

当线圈通电时，会产生磁场，磁场作用于铁芯上，使铁芯成为一只电磁铁。

电磁铁的吸力使动触头被吸引，使触点闭合。

当线圈断电时，磁场消失，恢复弹簧的作用使动触头恢复原位，打开触点。

交流接触器的工作过程可以分为两个阶段：吸合阶段和分离阶段。

1. 吸合阶段当线圈通电时，电流通过线圈，产生磁场，磁场作用于铁芯上，使铁芯成为一只电磁铁。

电磁铁的吸力使动触头被吸引，使触点闭合。

此时电路通电，电器设备开始工作。

2. 分离阶段当线圈断电时，磁场消失，恢复弹簧的作用使动触头恢复原位，打开触点。

此时电路断电，电器设备停止工作。

三、交流接触器的应用交流接触器广泛应用于各种电气控制系统中，如电动机控制、照明控制、空调控制、自动化控制等。

它们的作用是开关电流，控制电器设备的启停。

交流接触器的作用功能交流接触器是一种重要的电气控制元件，主要用于控制交流电路中的电流和电压。

它具有许多重要的作用和功能，可以在各种不同的应用领域中发挥重要的作用。

本文将介绍交流接触器的作用和功能，以及它在实际应用中的应用案例。

1. 控制电流流向交流接触器可以通过控制电磁线圈的通断来控制电流的流向。

它通常由一个电磁线圈和一组可控制的机械触点组成。

当电磁线圈通电时，它会产生一个磁场，吸引机械触点闭合，从而使电流流通。

当电磁线圈断电时，机械触点则打开，切断电流。

这种控制电流流向的功能使得交流接触器在很多领域中广泛应用。

例如，在家庭用电中，交流接触器常用于控制电灯的开关。

当我们按下开关时，电磁线圈通电，闭合触点，电流流入灯泡，灯泡亮起。

当我们再次按下开关时，电磁线圈断电，触点打开，电流切断，灯泡熄灭。

这样，我们就可以通过控制交流接触器来控制灯的亮灭。

2. 保护电路安全交流接触器还具有保护电路安全的重要作用。

在电路中，我们经常需要控制电流的大小和方向，并且需要确保电流在一定范围内不超过某个安全值。

交流接触器可以通过其灵活的开关功能，及时地切断电流，以保护电路和设备的安全。

举个例子，假设我们在一个高功率电路中使用了一个过载保护交流接触器。

当电流超过设定的安全值时，交流接触器会及时断开电路，避免电压过高导致电路受损或设备损坏。

这样，交流接触器在实际应用中起到了重要的保护作用，确保电路和设备的正常运行和安全性。

3. 实现节能和自动化控制交流接触器也可以用于实现节能和自动化控制。

通过控制交流接触器的通断，我们可以高效地调整电路中的电流和电压，从而实现节能的目的。

例如，在工业控制系统中，交流接触器常用于控制电机的启动和停止。

通过在适当的时间启动和停止电机，我们可以有效地降低能耗，实现节能的目的。

此外，交流接触器还可以与其他电气和电子元件配合使用，实现自动化控制。

通过将交流接触器与传感器、计算机和控制系统连接，我们可以实现自动控制设备的开关和运行。

交流接触器主触点和辅助触点的作用和用途导语：交流接触器的基本功能：交流接触器得电后，主触点闭合，接通电路，辅助触点中常开点闭合，常闭点断开，来使电路产生一定的动态变化，控制电路的正常运行。

交流接触器的基本功能：交流接触器得电后，主触点闭合，接通电路，辅助触点中常开点闭合，常闭点断开，来使电路产生一定的动态变化，控制电路的正常运行。

1.主触点作用。

主触点串联在主回路中（多为电机）接通或者断开电路，达到控制电路（电机运行的目的），主触点作用比较简单。

2.辅助触点作用。

辅助触点一般有三个作用：（1）形成自锁回路。

自锁回路是电力控制中必不可少也是应用最广泛的基本电路，如图所示：当按下启动按钮SB2，交流接触器KM线圈得电吸合，相应的主回路中交流接触器主触点KM闭合接通电路，辅助常开触点闭合，形成自锁，确保启动按钮SB2松开后，电路仍然自保持工作。

实际应用中：自锁电路用的是接触器的常开触点，和启动按钮并联。

（2）形成互锁回路。

接触器互锁电路也是应用相当广泛的基本电路，互锁原理如图所示：交流接触器KM1的常闭触点串联在交流接触器KM2线圈回路中，相应的，交流接触器KM2的常闭触点也串联在交流接触器KM1线圈回路中，说白了，这两个交流接触器不能同时工作。

实际应用中：接触器的互锁电路中，使用的是接触器的常闭点，和互锁的接触器线圈串联。

（3）进行电路的信号传递。

一般情况下可以通过接触器的辅助常开点或者常闭点进行开关量的信号传递。

举个最简单的例子：接触器控制电动机运行，电动机的停止和运行信号！一般情况下，我们用接触器的常开点作为电动机运行信号动作指示，常闭点作为电动机停止信号指示。

正常情况下，电动机处于待机状态，接触器常闭点用来接通停止指示灯信号，告诉我们电机在停止位置，当电机运行时候，接触器吸合，常开点闭合，常闭点断开，相应的“停止”指示回路断电，“运行”指示回路导通，此时传递出的信号为：停止指示灯灭，运行指示灯亮。

交流接触器的作用
交流接触器通常用于控制电力系统中的电流流动。

它主要作为一个电气开关，用于打开或关闭电路。

与直流接触器不同，交流接触器在控制高压交流电路时非常常见。

交流接触器主要用于以下几个方面：
1. 控制电动机：交流接触器可用于控制电动机的起停，通过连接或断开电路来控制电机的运行状态，实现自动化控制。

2. 控制照明系统：交流接触器可用于控制照明系统中的灯光开关。

通过接触器的通断来实现对大规模照明设备的集中控制。

3. 控制加热设备：交流接触器可以控制电热水壶、电热炉等加热设备的通断，通过接触器的作用，控制设备的加热时间和温度。

4. 控制空调系统：交流接触器常被用于空调系统中对压缩机的控制。

接触器可以根据温度传感器的信号，开启或关闭压缩机，从而实现空调的运行和停止。

总之，交流接触器在电力系统中起着重要作用，广泛应用于各种设备和系统的控制中。

通过接触器的通断操作，控制电路的开闭，实现对电动机、照明、加热、空调等设备的控制。
