凸透镜成像规律光路图

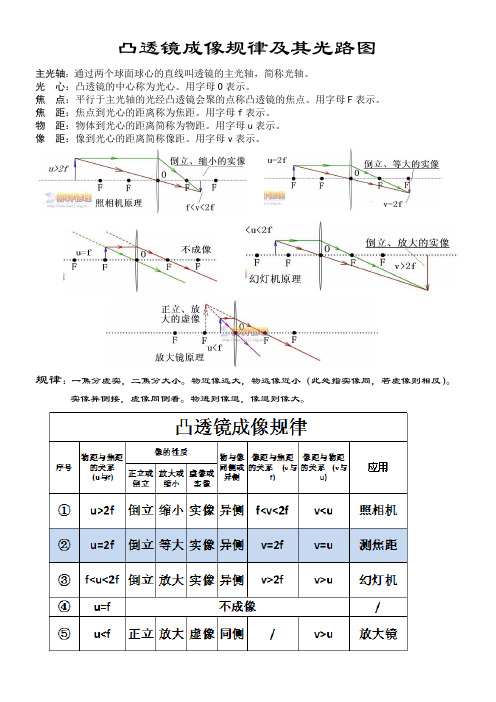

凸透镜成像规律及其光路图
主光轴：通过两个球面球心的直线叫透镜的主光轴，简称光轴。

光心：凸透镜的中心称为光心。

用字母O表示。

焦点：平行于主光轴的光经凸透镜会聚的点称凸透镜的焦点。

用字母F表示。

焦距：焦点到光心的距离称为焦距。

用字母f表示。

物距：物体到光心的距离简称为物距。

用字母u表示。

像距：像到光心的距离简称像距。

用字母v表示。

规律：一焦分虚实，二焦分大小。

物近像远大，物远像近小（此处指实像同，若虚像则相反）。

实像异侧接，虚像同侧看。

物进则像退，像退则像大。

凸透镜成像规律和光路图
1、当u<f时，成正立、放大的虚像应用：放大镜 v>u
2、当u=f时，不成像 v无限远
3、当f<u<2f时，成倒立、放大的实像应用：投影仪，幻灯机 v>2f
4、当u=2f时，成倒立、等大的实像 v=2f=u
5、当u>2f时，成倒立、缩小的实像应用：照相机 f<v<2f
6、成实像时总是倒立的，成虚像时总是正立的。

7、成实像时，像与物关于透镜异侧；成虚像时，像与物关于透镜同侧。

8、一倍焦距处（焦点）是成像虚实的分界点；二倍焦距处是成像放大、缩小的分界点。

9、越靠近焦点，成像越大；越远离焦点，成像越小。

10、成像放大时，像距大于物距；成像缩小时，像距小于物距。

凹透镜成像光路图
物体经凹透镜折射后成缩小，正立，虚像。

v<u。

1、凸透镜成像规律
条件成像光路图成像情况物距u与像
距v的关系
像的位置(与物
体在同侧或异
侧)
像随物距变化的情
况
u＞2f 倒立、缩小、实
像
u＞v
异侧
f＜v＜2f
物远像近像小；
当物距变大，像距
变小，像也变小，
反之像变大。

u=2f 倒立、等大、实
像
u=2f
放大与缩
小实像的
分界点
异侧
v=2f
像与物等大
f＜u＜2f 倒立、放大、实
像
u＜v
异侧
V＞2f
物近像远像大；
当物距变大，像距
变小，像也变小，
反之像变大。

u=f 不能成像
u＜f 正立、放大、虚
像
u＜V
同侧物近像近像变小；
总之比物体大
一倍焦距分虚实，二倍焦距分大小。

当u大于f成实像时，物近像远像大；物远像近像小。

凸透镜和凹透镜的三条特殊的光
2、平面镜成像原理：光的反射定律。

光路图：
成像特点：
a、正立等大的虚像。

b、像距等于物距。

c、像与物的对应点连线与
镜面垂直。

3、小孔成像原理：光的直线传播。

成像特点：a、当物距大于像距时成倒立、缩小的实像；
b、当物距小于像距时成倒立、放大的实像。
