初中物理凸透镜成像规律图

初中物理所有光路图平面镜成像凸透镜成像凹透镜成
像的作图图解急
这一类题就是“光路图”题！
有关光路图问题，主要有光的反射、光的折射、凸透镜成像规律。

考查的知识点主要有“光的反射定律”、“平面镜成像特点”、“平面镜成像原理”、“凸透镜、凹透镜中的三条特殊光线”！
需要特别注意的易错细节问题如下：
1.画法线后必须画垂直符号！
2.画光线之后必须画箭头！
3.特别注意实线与虚线！实际光线用实线，非实际光线以及辅助线用虚线！
4.光的反射图：注意利用“平面镜成像特点（物像关于镜面对称）”、“平面镜成像原理（任意两条反射光线的反向延长线相交于像点）”来画图！
期末考试必考类型题用六个光路图组合展示:。

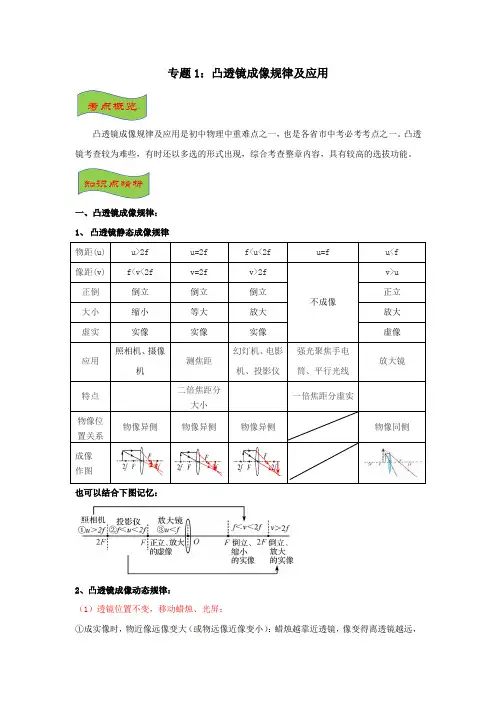

专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。

凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。

一、凸透镜成像规律：1、 凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立 倒立 倒立 正立 大小缩小 等大 放大 放大 虚实实像 实像 实像 虚像 应用照相机、摄像机测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜 特点二倍焦距分大小 一倍焦距分虚实 物像位置关系物像异侧 物像异侧 物像异侧 物像同侧 成像作图 也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。

②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。

（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。

（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。

3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。

②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。

中学物理凸透镜成像原理及规律(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除物理凸透镜成像原理及归率目标认知：学习目标：1.理解凸透镜的成像规律。

2.能在探究活动中，初步获得提出问题的能力。

3.通过探究活动，体验科学探究的全过程和方法。

4.学习从物理现象中归纳科学规律的方法。

学习重点：1、理解凸透镜的成像规律；2、会应用凸透镜的成像规律解决实际问题。

学习难点：凸透镜成像规律的探究和总结过程。

知识要点梳理：探究凸透镜成像规律：实验：从左向右依次放置蜡烛、凸透镜、光屏。

1、调整它们的位置，使三者在同一直线（光具座不用）；2、调整它们，使烛焰的中心、凸透镜的中心、光屏的中心在同一高度。

物距（u）像的性质像距(v) 应用倒正实虚放大或缩小u＞2f 倒立实像缩小f＜v＜2f 照相机u=2f 倒立实像等大v=2f 特点：实像大小转折点f＜u＜2f 倒立实像放大v＞2f 幻灯机u=f 不成像特点：像的虚实转折点u＜f 正立放大虚像v＞u 放大镜规律方法指导:一、要解决凸透镜成像问题，同学们要弄清以下几个问题：1.跟主光轴平行的光线，经过凸透镜折射后通过焦点；2.通过焦点的光线，经凸透镜折射后跟主光轴平行；3.通过光心的光线，经过凸透镜折射后方向不变。

现在，我们利用这三条光线完成凸透镜成像规律作图，作法：①画一直线表示主光轴；②把透镜放在主光轴中央，从透镜的位置开始在左右两边的轴上用粉笔标出等于焦距和2倍焦距的位置；③物体分别放三个位置（u＜f、f＜u＜2f、u＞2f）；④画出平行于主光轴的光线被凸透镜折射后经过焦点的光线.；⑤通过焦点的光线被凸透镜折射以后平行于主光轴射出；⑥两条折射光线在透镜另一侧相交于一点；⑦过这一点作垂直主光轴的线，这就是物体的像；⑧若两条折射光线在透镜另一侧不相交，反向延长，交于物体与透镜的同侧；⑨过这一点作垂直主光轴的线，用虚线表示其成的像为虚像，如图所示:二、凸透镜成像规律口决记忆法：口诀一：一焦（点）分虚实，二焦（距）分大小；成虚像时：物近像近像变小；成实像时：物近像远像变大。

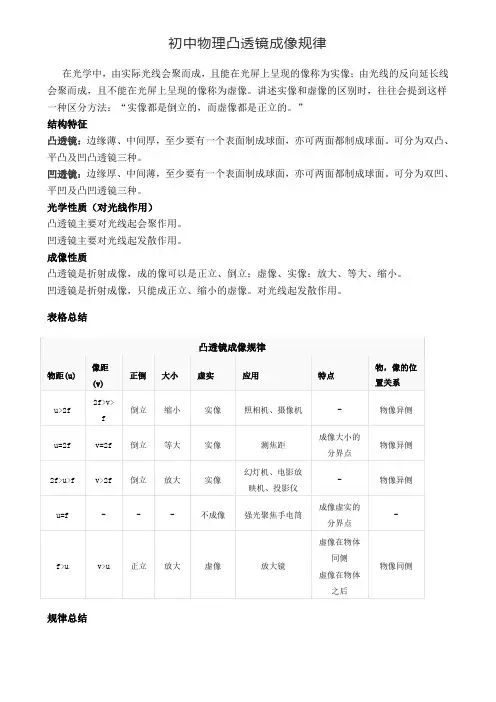

初中物理凸透镜成像规律在光学中，由实际光线会聚而成，且能在光屏上呈现的像称为实像；由光线的反向延长线会聚而成，且不能在光屏上呈现的像称为虚像。

讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。

”结构特征凸透镜：边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凸、平凸及凹凸透镜三种。

凹透镜：边缘厚、中间薄，至少要有一个表面制成球面，亦可两面都制成球面。

可分为双凹、平凹及凸凹透镜三种。

光学性质（对光线作用）凸透镜主要对光线起会聚作用。

凹透镜主要对光线起发散作用。

成像性质凸透镜是折射成像，成的像可以是正立、倒立；虚像、实像；放大、等大、缩小。

凹透镜是折射成像，只能成正立、缩小的虚像。

对光线起发散作用。

表格总结规律总结规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律1规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律2规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，像位于物的异侧。

应用：投影仪、幻灯机、电影放映机。

规律3规律4：当物距等于1倍焦距时，则不成像，成平行光射出。

规律4规律5：当物距小于1倍焦距时，则成正立、放大的虚像。

此时像距大于物距，像比物大，物像同侧。

应用：放大镜。

规律5记忆口诀1.一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。

实像总是异侧倒。

虚像总是同侧正。

物近像远像变大，物远像近像变小。

（远近是相对于焦点，实虚像都适用）像的大小像距定，像儿追着物体跑，物距像距和在变。

注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍。

凸透镜成像的两个分界点：2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。
