发电机断路器的应用和技术条件发电机断路器是电力系统中的一种重要电器，主要用于保护发电机和输电线路。
在电力系统中，发电机断路器可以起到保护电路安全、阻止电路故障传播、限制故障范围和快速恢复系统功能等作用。
本文将对发电机断路器的应用和技术条件进行详细的介绍。
一、发电机断路器的应用1. 安全保护发电机断路器的主要作用是保护电路安全。
当电路故障发生时，发电机断路器会自动切断电路，避免电流过大引起火灾和设备损坏等问题。
在电力系统中，发电机断路器不仅可以保护发电机和输电线路，还可以保护负载设备和其他重要设备的安全。
2. 阻止电路故障传播当电路故障发生时，如果不及时切断电路，电路故障会迅速传播，并引起其他设备的故障，从而影响整个电力系统的正常运行。
发电机断路器可以在故障发生时迅速切断电路，阻止电路故障的传播，保证电力系统的安全和稳定。
3. 限制故障范围在电力系统中，故障发生时，如果不及时限制故障范围，故障会扩大到整个电力系统，从而使电力系统瘫痪。
发电机断路器可以限制故障范围，保证电力系统的正常运行。
4. 快速恢复系统功能在电力系统中，故障发生时，需要尽快恢复系统功能，这样才能保证电力系统的正常运行。
发电机断路器可以在故障恢复后快速切合电路，以保证电力系统的正常运行。
二、发电机断路器的技术条件1. 电气参数发电机断路器的电气参数是指发电机断路器的额定电压、额定电流、额定短路开断电流和额定短路关合电流等参数。
这些参数是评定发电机断路器质量的重要指标，也是发电机断路器应用的重要技术条件。
2. 机械参数发电机断路器的机械参数是指发电机断路器的额定机械寿命、额定机械操作力、额定机械操作次数等参数。
这些参数是评定发电机断路器结构强度和机械可靠性的重要指标，也是发电机断路器应用的重要技术条件。
3. 热参数发电机断路器的热参数是指发电机断路器的额定温升、额定短时热稳定能力等参数。
这些参数是评定发电机断路器的耐热性能和热稳定性能的重要指标，也是发电机断路器应用的重要技术条件。
断路器工作原理及应用电路断路器是一种用来保护电路免受过载和短路的电气设备。
工作原理是通过当电流超过设定值时，自动切断电路，切断电流的流动，从而保护电气设备以及电路本身的安全。
断路器的工作原理基于热磁触发器的原理。
在断路器内部，有一个电流感应器和一个断电装置。
电流感应器通常是一个电流互感器，通过它可以测量电流的大小。
当电流超过设定值时，它会产生磁场，进而触发断电装置。
而断电装置则会快速切断电路，停止电流的流动。
断路器通常具有过载保护和短路保护两种功能。
过载保护是指当电路中的电流超过额定电流时，断路器会立即切断电路，从而避免了电路过载的危险。
短路保护是指当电路中发生短路时，即电路中两个或多个触点接触在一起，导致电流大幅增加时，断路器也会迅速切断电路。
在应用方面，断路器广泛应用于各种电气系统中，包括住宅、商业和工业建筑。
在住宅中，断路器通常用于保护电路和家用电器免受短路和过负荷的损害。
在商业和工业建筑中，断路器则用于保护大功率电气设备，如电机、变压器等。
另外，断路器也广泛应用于交通系统中，如铁路和地铁。
在这些系统中，断路器用于保护电力供应和控制系统免受故障的影响，确保交通系统的正常运行和安全性。
断路器还有一种常见的应用是作为电气系统的主开关。
它可以手动操作，用来控制整个电路的通断。
当电路需要停止供电时，只需切断断路器即可，从而确保维修人员的安全，同时也简化了电路的维修和检修过程。
总之，断路器是一种用来保护电气设备和电路免受过载和短路的电气设备。
它通过热磁触发器的工作原理，当电流超过设定值时，自动切断电路，切断电流的流动。
断路器在各个领域中都有广泛的应用，它不仅可以保护电气设备的安全，还可以确保电路的正常运行和安全性。
断路器的类型及应用场合断路器是一种保护电路免受过载和短路的装置。
它广泛应用于各种电力系统和电气设备中，可以有效地保护电路和设备，增强电气安全性。
根据其功能、结构和使用场所的不同，断路器可分为多种不同类型。
下面将介绍几种常见的断路器类型及其应用场合。
1. 空气断路器空气断路器是一种常见的断路器类型，其工作原理是通过空气介质来隔离电路，以实现开断和闭合电路。
它广泛应用于低压电力系统中，可用于保护电力设备、电缆、发电机等。
空气断路器具有结构简单、可靠性高、耐久性强等优点，适用于各种恶劣环境和高负荷条件。
2. 真空断路器真空断路器是一种使用真空作为灭弧介质的断路器，主要用于中、低压电力系统中。
真空断路器具有断电能力强、使用寿命长、可靠性高等优点，被广泛应用于配电系统、电力变压器、电容器等设备的保护中。
3. 油浸断路器油浸断路器是一种将绝缘油作为灭弧介质的断路器，一般用于高压电力系统中。
油浸断路器具有耐受电压高、灭弧性能好、小型化等特点，在发电厂、变电站和工业用电场所等场合广泛应用。
4. SF6 断路器SF6 断路器是一种使用六氟化硫气体作为灭弧介质的断路器，其特点是灭弧能力强、体积小、可靠性高。
此外，SF6 断路器还具有抗湿度、污染和热稳定性好的特点，适用于高压电力系统、变电站和工业用电场所中。
5. 剩余电流断路器（RCD）剩余电流断路器是一种专门用于人身安全保护的断路器，主要用于低压电力系统和家庭电气设备中。
它可以检测到电路中的泄露电流，一旦检测到泄露电流超过设定值，断路器便会迅速切断电路，以避免触电事故的发生。
除了以上几种常见的断路器类型外，还有其他一些特殊用途的断路器，如电子断路器、动力自动重合闸等。
这些断路器在特定的场合中具有特殊的功能和应用。
总之，断路器作为一种重要的电力保护设备，根据其不同的介质、结构和功能特点，可以应用于各种电力系统和电气设备中，以保护电路和设备的安全运行。
不同类型的断路器适用于不同的工作环境和电气负荷，选择合适的断路器对于电力系统的稳定运行和人身安全具有重要意义。

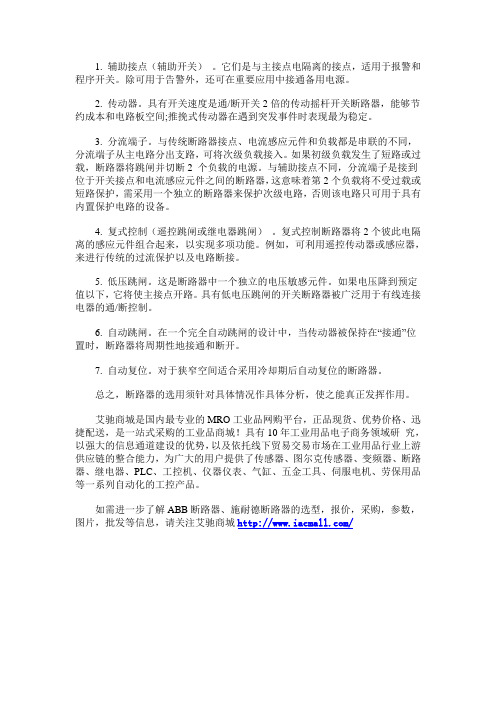

1. 辅助接点（辅助开关）。
它们是与主接点电隔离的接点，适用于报警和程序开关。
除可用于告警外，还可在重要应用中接通备用电源。
2. 传动器。
具有开关速度是通/断开关2倍的传动摇杆开关断路器，能够节约成本和电路板空间;推挽式传动器在遇到突发事件时表现最为稳定。
3. 分流端子。
与传统断路器接点、电流感应元件和负载都是串联的不同，分流端子从主电路分出支路，可将次级负载接入。
如果初级负载发生了短路或过载，断路器将跳闸并切断2 个负载的电源。
与辅助接点不同，分流端子是接到位于开关接点和电流感应元件之间的断路器，这意味着第2个负载将不受过载或短路保护，需采用一个独立的断路器来保护次级电路，否则该电路只可用于具有内置保护电路的设备。
4. 复式控制（遥控跳闸或继电器跳闸）。
复式控制断路器将2个彼此电隔离的感应元件组合起来，以实现多项功能。
例如，可利用遥控传动器或感应器，来进行传统的过流保护以及电路断接。
5. 低压跳闸。
这是断路器中一个独立的电压敏感元件。
如果电压降到预定值以下，它将使主接点开路。
具有低电压跳闸的开关断路器被广泛用于有线连接电器的通/断控制。
6. 自动跳闸。
在一个完全自动跳闸的设计中，当传动器被保持在“接通”位置时，断路器将周期性地接通和断开。
7. 自动复位。
对于狭窄空间适合采用冷却期后自动复位的断路器。
总之，断路器的选用须针对具体情况作具体分析，使之能真正发挥作用。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
断路器的用法
1、断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
2、通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
3、按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
4、使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
5、当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
6、当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
7、使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。
真空断路器工作原理和应用一、引言真空断路器是一种用于控制和保护电力系统的关键设备，广泛应用于发电厂、变电站和工业用电系统等场所。
本文将详细介绍真空断路器的工作原理和应用，以帮助读者更好地理解和运用这一重要设备。
二、工作原理1. 真空断路器的结构真空断路器由主要组件组成，包括真空瓷瓶、固定触头、活动触头、真空瓶内的真空灭弧室等。
真空瓷瓶起到支撑和固定作用，固定触头和活动触头用于连接和断开电路，真空灭弧室则用于灭弧。
2. 真空断路器的工作过程当真空断路器处于闭合状态时，电流通过真空瓶内的固定触头和活动触头，形成电路闭合。
当需要断开电路时，断路器的控制系统会发送信号，使得活动触头迅速分离，断开电路。
在断开过程中，真空灭弧室内的真空环境起到关键作用，它可以有效地灭弧并防止电弧继续存在。
3. 真空断路器的灭弧原理真空断路器的灭弧原理是利用真空环境的绝缘性质和电子的自由程度。
当电流断开时，真空灭弧室内的真空环境可以有效地阻止电弧的继续存在，并通过电子的自由程度使电弧能量快速消散，从而达到灭弧的目的。
三、应用领域1. 发电厂真空断路器在发电厂中起到保护发电机和变压器的作用。
当发电机或变压器出现故障或过载时，真空断路器可以及时切断电路，保护设备免受损坏。
2. 变电站真空断路器在变电站中用于控制和保护电力系统的各个部分。
例如，当变电站需要对电力进行分配或调整时，真空断路器可以根据需要开关相应的电路。
3. 工业用电系统真空断路器在工业用电系统中广泛应用。
它可以用于控制和保护各种设备，如电动机、变压器、电炉等。
真空断路器的高可靠性和快速断开能力，使其成为工业用电系统的理想选择。
四、真空断路器的优势1. 高可靠性真空断路器采用真空环境进行灭弧，不受外界气体和湿度的影响，具有良好的绝缘性能和稳定的工作性能，从而提高了设备的可靠性。
2. 快速断开能力真空断路器具有快速断开电路的能力，可以在毫秒级的时间内切断电流，从而有效地防止设备损坏和事故发生。
断路器在哪些领域被广泛应用？一、电力系统领域断路器作为电力系统中重要的保护设备，广泛应用于电力输变电、发电机、变电站等领域。
具体应用包括：1. 电力输电线路中的断路器：用于中高压输电线路的开闭操作，保障线路的安全可靠运行。
断路器能够快速切断故障电流，并在故障解除后恢复正常供电，确保电网的稳定运行。
2. 发电机断路器：用于发电机与电网的连接，能够在发电机出现故障时及时将其与电网隔离，保护发电机和电网的安全。
3. 变电站断路器：作为变电站的核心设备之一，用于隔离和切换电力系统中的电流，保护变压器和其他设备的安全运行。
二、工业领域工业生产过程中需要大量使用电力设备，而断路器作为一种重要的保护装置，在工业领域中得到广泛应用。
具体应用包括：1. 低压断路器：用于低压电气设备的开关操作和短路保护，在工业生产中能够提供安全可靠的电力供应和保护设备免受电气故障的损坏。
2. 中压断路器：用于大型工业设备、机械设备等中压电源系统的保护，能够切断故障电流并保护设备免受电弧等损坏。
3. 钢铁冶金领域：断路器在钢铁冶金过程中的高压电源系统中发挥关键作用，确保电力供应的稳定性，避免因电气故障而对生产过程造成的影响。
三、交通运输领域断路器在交通运输领域也有着广泛的应用，主要体现在以下几个方面：1. 铁路电力系统中的断路器：用于铁路供电系统中，保障电力传输的可靠性和安全性，确保铁路交通的正常运行。
2. 地铁和有轨电车系统中的断路器：用于地铁、有轨电车等城市轨道交通系统中的电力传输和保护，能够及时切断发生故障的电力线路，保护乘客和设备的安全。
3. 航空和船舶领域：断路器被用于飞机和船舶的电气系统中，以提供电力保护和故障隔离功能，确保飞机和船舶的正常运作。
四、建筑领域断路器在建筑领域中的应用主要体现在以下几个方面：1. 住宅和商业建筑中的断路器：用于保护建筑物内部电力设备的安全运行，避免因电气故障引发火灾等危险。
2. 建筑物的电源切换：断路器可以切换不同电源的接入，确保建筑物在电力故障或其他紧急情况下有备用电源供电，保证正常运行。
智能断路器应用场景
智能断路器的应用场景比较广泛，以下是一些常见的应用场景：- 工业领域：用于工厂、矿山等场所的电力系统中，对电力设备进行保护和控制。
- 商业建筑：如办公楼、商场、酒店等，对电力进行监控和管理，提高能源利用效率。
- 住宅领域：在家庭中使用，可实现对家用电器的远程控制和能源管理。
- 新能源领域：比如风力发电、光伏发电等，对新能源设备进行保护和控制。
- 数据中心：确保数据中心的电力供应稳定可靠，防止过载和短路等问题。
- 智能电网：作为智能电网的重要组成部分，实现电力系统的智能化管理和控制。
低压断路器的原理及应用
一、低压断路器的工作原理
1.热保护原理：
当电路中的电流超过断路器额定电流值时，通过电流传感器感知到电流值，并将电流值转换为热量。
在电流超过额定电流一段时间后，热量会使得断路器内部的双金属片发生变形，进而引起断路器触发动作，切断电路。
2.电磁保护原理：
当电路中的电流超过断路器额定电流值时，通过电磁线圈产生的磁场作用，使得阀板发生位移，并迅速引起断路器触发动作。
二、低压断路器的应用
1.低压断路器在民用建筑中的应用：
2.低压断路器在工业领域中的应用：
低压断路器在工业领域中的应用也非常普遍。
它可以用于控制和保护工业设备和电器设备，如电动机、发电机、变压器等。
断路器可以快速切断电路，防止设备过载、短路和地震等故障引起的事故，保证工业设备的正常运行和生产效率。
3.低压断路器在交通运输中的应用：
4.低压断路器在能源系统中的应用：
总之，低压断路器是一种非常重要的电器设备，它可以控制和保护低压电路，防止电路发生损坏和事故，保障设备和人员的安全。
它的工作原
理基于热保护和电磁保护原理，并在民用建筑、工业、交通运输和能源系统等领域广泛应用。
断路器有哪些主要功能？一、断开电路断路器的主要功能之一就是断开电路。
当电路中出现短路、过载等故障时，断路器能够迅速自动断开电路，防止电流过大引发火灾等危险情况。
断路器通过感应电流大小和电流变化来判断是否需要断开电路，具有精准的保护作用。
二、过载保护断路器还可以对电路的过载情况进行保护。
在电路过载时，电流会超过设定的额定电流值，这时断路器会迅速切断电路，避免电路和设备过热损坏，起到保护作用。
通过灵敏的感应机构，断路器能够及时检测到电流的异常变化，并采取相应的措施，保护电器设备的正常运行。
三、短路保护短路是一种电路故障，通常是电路中的两个电极之间发生了直接的短接。
短路会导致电流大幅增加，可能引发火灾等危险情况。
断路器能够迅速切断电路，防止短路故障对电器设备和人身安全造成伤害。
它通过感应短路电流的特性，能够迅速响应并切断电路。
四、漏电保护随着科技的发展，家庭中的电器设备越来越多，给人们的生活带来了诸多便利。
然而，电器设备的使用中往往存在漏电问题，由于某些原因导致电流偏离设定值，漏到人体或其他地方，这时断路器就能起到及时切断电路的作用，保障居民的用电安全。
断路器能够灵敏地感应到漏电电流，一旦超过设定值，就会立即切断电路，防止意外发生。
五、可靠性和经济性断路器在实际运行中具有良好的可靠性和经济性。
它能够根据不同的工作条件和负荷要求进行合理选型，以确保电路的正常运行和高效节能。
断路器的结构紧凑，安装方便，具有较小的体积和重量，可以灵活配置在各类电气设备中，方便使用者进行操作。
综上所述，断路器作为电力系统中的重要保护设备，具有断开电路、过载保护、短路保护、漏电保护等多种主要功能。
它在保护电器设备正常运行、防止电气火灾等方面发挥着不可替代的重要作用。
随着科技的不断进步，断路器的性能和功能将会进一步提升，为人们的用电安全提供更为可靠的保障。
我们每个人在日常使用电器设备时，也要注意安全用电，合理使用断路器，做到安全第一，预防事故发生。
断路器一、断路器的构造和工作原理根据用法与功能分为：空气开关和断路器根据所采用灭弧介质的不同，断路器包括空气断路器(俗称空气开关)、真空断路器、SF6断路器、油断路器等。
操作电压多为220~380V。
1、低压断路器也称为自动空气开关，可用来接通和分断负载电路。
低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时：过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时：热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。
2、高压断路器断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断高电压、大电流，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
吹弧熄弧的原理：要是冷却电弧减弱热游离，一方面通过吹弧拉长电弧，强带电粒子的复合和扩散时把弧隙中的带电粒子吹散，讯速恢复介质的绝缘强度。
3、高压断路器的基本技术要求：(1)断路器在额定条件下(额定电压、额定电流)可以长期工作。
(2)应有足够的开断能力，保证有足够的热稳定和动稳定(开断电流、额定关合电流、极限通过电流、热稳定电流)。
(3)具有尽可能短的开断时间，对减少电网的故障时间，轻故障设备的损害，提高系统稳定性都是有利的。
(4)结构简单、价格低廉、体积小、重量轻、便于安装。
4、下面是几种常用断路器的特点:1）多油断路器实现简单、价格便宜，但由于用油量大、体积大、检修工作量大、且易发生爆炸和火灾现象，一般情况下不采用。
2）少油断路器用油少、油箱结构小而坚固，具有节省材料、防爆防火特点。
少油断路器使用安全，使配电装置大大简化，体积小、便于运输、目前被大量采用。
3）空气断路器断路能力大、动作时间快、尺寸小、重量轻、无火灾危险。
结构复杂、价格贵、需要装设压缩空气系统等，主要用于110KV及以上对电气参数及断路时间有较高要求的系统中。
4）SF6电气性能好、断口电压可较高。
设备的操作维护和检修都很方便、检修周期长而且它的开断性能好、占地面积小、特别是发展SF6封闭组合电器可大大减少变电所的占地面积。
SF6断路器广泛应用，目前我国已成功生产和研制了220、330、500KV的SF6断路器。
二、一般要求1、断路器应有标以基本参数等内容的制造厂铭牌。
2、断路器的分、合闸指示器应易于观察且指示正确。
3、断路器接地金属外壳应有明显的接地标志，接地螺栓不小于M12且接触良好。
4、断路器接线板的连接处或其它必要的地方应有监视运行温度的措施。
如示温蜡片等。
5、每台断路器应有运行编号和名称。
6、断路器外露的带电部分应有明显的相位漆。
7、对各种类型的断路器尚有下列要求：1）油断路器a．有易于观察的油位指示器和上、下限油位监视线。
b．绝缘油牌号、性能应满足当地最低气温的要求。
2）压缩空气断路器a．具有监视充气压力的压力表。
b．本体储气罐一般成装有压力释放阀。
c．压缩空气系统应配有容积相宜的高压储气罐和工作储气罐，工作气源经高压减压到工作压力、减压比不低于5：1。
d．输气导管进入断路器本体储气罐时，应经逆止阀、过滤器和控制阀。
本体储气罐应装有排污阀。
e．不承受工作压力的瓷套，为保持内腔干燥，应有微正压的通风的装置和保证低温时能正常操作的加热装置。
3）六氟化硫断路器气体压力，应装有密度继电器或压力表。
a．为监视SF6b．断路器应附有压力温度关系曲线。
气体补气接口。
c．具有SF64）真空断路器应配有限制操作过电压的保护装置。
三、操动机构的配置要求1、断路器的操动机构可选用下列：a．电磁操动机构；b．弹簧操动机构；c．液压操动机构。
d．气动操动机构。
2、采用电磁操动机构时，对合闸电源有如下要求：a．在任何运行工况下；合闸过程中电源应保持稳定；b．运行中电源电压如有变化，其合闸线圈通流时，电压不低于额定电压的80%，最高不得高于额定电压的110%；c．当直流系统运行接线方式改变时，也应满足b项要求。
3、采用气动机构时，对合闸压缩空气气源的压力要求基本保持稳定，一般变化幅值不大于土50kPa。
4、液压操动机构及采用差压原理的气动机构应具有防“失压慢分”装置，并配有防“失压慢分”的机构卡具。
所谓“失压慢分”是指液压操动机构因某种原因压力降到零，然后重新启动油泵打压时。
会造成断路器缓慢分闸。
5、采用液压或气动机构时，其工作压力大于lMPa(表压)时，应有压力安全释放装置。
6、机构箱应具有防尘、防潮，、防小动物进入及通风措施压与气动机构应有加热装置和恒温控制措施。
四、断路器的运行、监视、维护和操作1、断路器正常运行的巡视检查a.投入电网和处于备用状态的高压断路器必须定期进行巡视检查，有人值班的变电所由值班人员负责巡视检查。
b.巡视检查的周期：有人值班的变电所每天当班巡视不少于一次，无人值班的变电所由当地按具体情况确定，通常每月不少于2次。
表5 高压开关柜巡视检查项目和标准表6 液压操动机构巡视检查项目和标准表7 弹簧机构巡视检查项目和标准表8电磁操动机构巡视检查项目和标准表9气动机构巡视检查项目和标准2、特殊巡视设备新投运及大修后，巡视周期相应缩短，72小时以后转入正常巡视。
遇有下列情况，应对设备进行特殊巡视：a 设备负荷有显著增加；b 设备经过检修、改造或长期停用后重新投入系统运行；c 设备缺陷近期有发展；d 恶劣气候、事故跳闸和设备运行中发现可疑现象；e 法定节假日和上级通知有重要供电任务期间。
3、特殊巡视项目a 大风天气：引线摆动情况及有无搭挂杂物；b 雷雨天气：瓷套管有无放电闪络现象；c 大雾天气：瓷套管有无放电，打火现象，重点监视污秽瓷质部分；d 大雪天气：根据积雪溶化情况，检查接头发热部位，及时处理悬冰；e 节假日时：监视负荷及增加巡视次数；f 高峰负荷期间：增加巡视次数，监视设备温度，触头、引线接头，特别是限流元件接头有无过热现象，设备有无异常声音；g 短路故障跳闸后：检查隔离开关的位置是否正确，各附件有无变形，触头、引线接头有无过热、松动现象，油断路器有无喷油，油色及油位是否正常，测量合闸保险丝是否良好，断路器内部有无异音；h 设备重合闸后：检查设备位置是否正确，动作是否到位，有无不正常的音响或气味；4、正常维护a 合闸后检查合闸熔丝是否正常，若更换时应核对容量是否符合要求。
B 对气动操动机构，按规定排水。
c 冬季应检查加热装置是否正常。
D 值班人员发现缺陷应及时汇报，并作好记录。
5、测温周期根据运行方式的变化，在下列情况下应进行重点测温,测温范围主要是设备的导流部位：a 长期重负荷运行的高压开关设备；b 负荷有明显增加的高压开关设备；c 存在异常的高压开关设备；d 必要时。
五、断路器的操作一般规定1、断路器投运前，应检查接地线是否全部拆除，防误闭锁装置是否正常。
2、操作前应检查控制回路和辅助回路的电源，检查机构已储能。
3、检查油断路器油位、油色正常；真空断路器灭弧室无异常；SF6断路器气体压力在规定的范围内；各种信号正确、表计指示正常。
4、长期停运超过6个月的断路器，在正式执行操作前应通过远方控制方式进行试操作2－3次，无异常后方能按操作票拟定的方式操作。
5 、操作前，检查相应隔离开关和断路器的位置；应确认继电保护已按规定投入。
6、操作控制把手时，不能用力过猛，以防损坏控制开关；不能返回太快，以防时间短断路器来不及合闸。
操作中应同时监视有关电压、电流、功率等表计的指示及红绿灯的变化。
7、操作开关柜时，应严格按照规定的程序进行，防止由于程序错误造成闭锁、二次插头、隔离挡板和接地开关等元件损坏。
8、断路器（分）合闸动作后，应到现场确认本体和机构（分）合闸指示器以及拐臂、传动杆位置，保证开关确已正确（分）合闸。
同时检查开关本体有、无异常。
9、断路器合闸后检查：(1)红灯亮，机械指示应在合闸位置；(2)送电回路的电流表、功率表及计量表是否指示正确；(3)电磁机构电动合闸后，立即检查直流盘合闸电流表指示，若有电流指示，说明合闸线圈有电，应立即拉开合闸电源，检查断路器合闸接触器是否卡涩，并迅速恢复合闸电源；(4)弹簧操动机构，在合闸后应检查弹簧是否储能。
10、断路器分闸后的检查：(1)绿灯亮，机械指示应在分闸位置；(2)检查表计指示正确。
六、异常操作的规定1、电磁机构严禁用手动杠杆或千斤顶带电进行合闸操作；2、无自由脱扣的机构，严禁就地操作；3、液压（气压）操动机构，如因压力异常导致断路器分、合闸闭锁时，不准擅自解除闭锁，进行操作；4、一般情况下，凡能够电动操作的断路器，不应就地手动操作。
七、故障状态下操作规定1、断路器运行中，由于某种原因造成油断路器严重缺油，SF6断路器气体压力异常，发出闭锁操作信号，应立即断开故障断路器的控制电源。
断路器机构压力突然到零，应立即拉开打压及断路器的控制电源，及时采取措施，断开上一级断路器，将故障断路器退出运行。
2、真空断路器，如发现灭弧室内有异常，应立即汇报，禁止操作,按调度命令停用开关跳闸压板。
3、油断路器由于系统容量增大，运行地点的短路电流达到断路器额定开断电流的80％时，应停用自动重合闸，在短路故障开断后禁止强送。
4、断路器实际故障开断次数仅比允许故障开断次数少一次时，应停用该断路器的自动重合闸。
八、断路器的不正常运行1、值班人员在断路器运行中发现任何不正常现象时(如漏油、渗油、油位指示器油位过低，SF气压下降或有异声、分合闸位置指示不正确等)，应及时予以消6除，不能及时消除的报告上级领导并相应记人运行记录簿和设备缺陷记录簿内。
2、值班人员若发现设备有威胁电网安全运行且不停电难以消除的缺陷时，应向值班调度员汇报，及时申请停电处理，并报告上级领导。
3、断路器有下列情形之一者，应申请立即停电处理：a．套管有严重破损和放电现象；b．多油断路器内部有爆裂声：c．少油断路器灭弧室冒烟或内部有异常声响；d．油断路器严重漏油，油位不见；e．空气断路器内都有异常声响或严重漏气，压力下降、橡胶垫吹出；气室严重漏气发出操作闭锁信号；f．SF6g．真空断路器出现真空损坏的丝丝声；h．液压机构突然失压到零。
4、操动机构常见的异常现象及可能原因见表1、表2、表3。
1、断路器动作分闸后，值班人员应立即记录故障发生时间、停止音响信号，并 立即进行“事故特巡”检查，判断断路器本身有无故障。
2、断路器对故障分闸线路实行强送后，无论成功与否，均应对断路器外观进行仔细检查。
