电化铝烫印6大要点

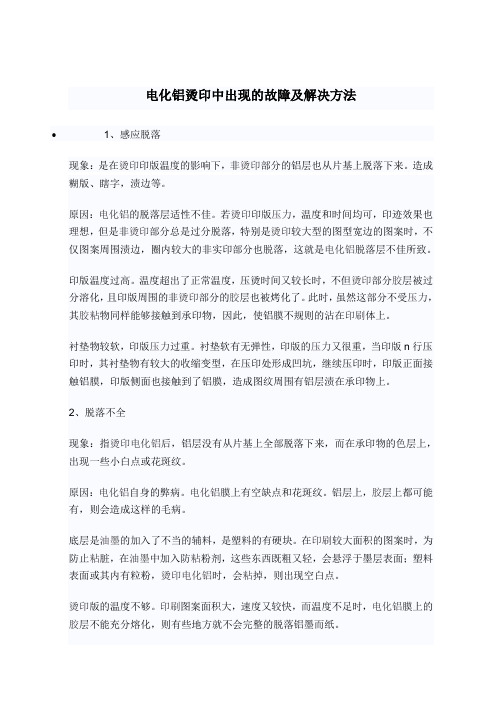

电化铝烫印中出现的故障及解决方法1、感应脱落现象：是在烫印印版温度的影响下，非烫印部分的铝层也从片基上脱落下来。

造成糊版、瞎字，渍边等。

原因：电化铝的脱落层适性不佳。

若烫印印版压力，温度和时间均可，印迹效果也理想，但是非烫印部分总是过分脱落，特别是烫印较大型的图型宽边的图案时，不仅图案周围渍边，圈内较大的非实印部分也脱落，这就是电化铝脱落层不佳所致。

印版温度过高。

温度超出了正常温度，压烫时间又较长时，不但烫印部分胶层被过分溶化，且印版周围的非烫印部分的胶层也被烤化了。

此时，虽然这部分不受压力，其胶粘物同样能够接触到承印物，因此，使铝膜不规则的沾在印刷体上。

衬垫物较软，印版压力过重。

衬垫软有无弹性，印版的压力又很重，当印版n行压印时，其衬垫物有较大的收缩变型，在压印处形成凹坑，继续压印时，印版正面接触铝膜，印版侧面也接触到了铝膜，造成图纹周围有铝层渍在承印物上。

2、脱落不全现象：指烫印电化铝后，铝层没有从片基上全部脱落下来，而在承印物的色层上，出现一些小白点或花斑纹。

原因：电化铝自身的弊病。

电化铝膜上有空缺点和花斑纹。

铝层上，胶层上都可能有，则会造成这样的毛病。

底层是油墨的加入了不当的辅料，是塑料的有硬块。

在印刷较大面积的图案时，为防止粘脏，在油墨中加入防粘粉剂，这些东西既粗又轻，会悬浮于墨层表面；塑料表面或其内有粒粉，烫印电化铝时，会粘掉，则出现空白点。

烫印版的温度不够。

印刷图案面积大，速度又较快，而温度不足时，电化铝膜上的胶层不能充分熔化，则有些地方就不会完整的脱落铝墨而纸。

工艺操作不当。

烫印工艺的压力，温度和压印时间，都应控制在最佳点上，并要协调一致。

如有一个因素调节不当，则会出现事故。

还有电化铝走动的松紧度不当，太松，出现糊版、瞎字、渍边；过紧、又会出现脱落不全。

压印后，印版与铝膜脱离过于急促，也会造成故障。

3、色层不牢现象：电化铝箔被烫印在被印物上后粘结的不牢固。

有些产品经烫印后从外表上看，烫印层的效果不错，但经摩擦或碰撞时，铝层就会部分的脱落。

书山有路勤为径；学海无涯苦作舟
包装电化铝烫印技术分析
电化铝烫印是包装印刷中一道非常重要的印后加工工艺，主要是烫印图案、文字、线条以突出产品的名称、商标、品牌，美化产品，从而提高包装产品的档次。

电化铝烫印还常被用于精装书籍封面、贺卡、挂历等产品的印后加工。

电化铝的烫印过程如下：通过烫印版使电化铝受热，剥离层熔化，
接着胶黏层也熔化，在压印时胶黏层与承印物黏合，着色层与涤纶片基层脱离，镀铝层和着色层留在承印物上。

包装上烫印电化铝不仅可以起到美化产品、提高产品档次的作用，
而且还可起到一定的防伪作用。

印后烫印
增加烫印工序的目的之一是为了提高产品档次，但在实际应用中，
只有合理运用才能起到事半功倍的效果，反之，不但体现不出产品的优势，而且会造成浪费。

合理运用电化铝烫印工艺应注意以下几点。

1．产品设计应考虑的事项
①应充分考虑烫印部位，即烫印的文字或图案的色彩与印刷色彩的
匹配以及烫印后加工对烫印的影响。

②考虑烫印的整体效果与烫印成本。

如某些产品往往只烫印图案的
专注下一代成长，为了孩子。

电化铝烫印操作方式:1. 烫印不牢。

烫印不牢的原因较多，处理方法也各有差异，总结起来，主要有如下3种。

①烫印温度低或压力轻而导致烫印不牢时，可重新调整烫印温度和压力。

②在印刷过程中，油墨中加入的燥油过量，使墨层表面干燥过快产生晶化，使印箔烫印不上。

解决方法是，首先印刷时尽量预防晶化的出现，其次，如晶化产生后，可取下烫印箔，在加热情况下把印品空压一遍，先破坏其晶化层后，再进行烫印。

③在油墨中加入适量的含有蜡质的撤淡剂、防黏剂或不干性的油性物质也会产生烫印不牢。

解决办法是先在印版上粘上一层吸收性强的纸空压一遍，将底色墨层上的蜡质、不干性油质吸附掉后，再进行烫印操作。

2. 烫印的图文发虚、发晕。

烫印过程中，发现图文发虚、发晕的故障，主要是烫印温度太高、电化铝箔焦化等原因引起的。

如果印版的烫印温度过高，使电化铝箔超过所能承受的限度，此时烫印，电化铝箔会向四周扩展，产生发晕、发虚现象，必须根据电化铝箔的特性将温度调整到合适的范围。

对于电化铝箔焦化，主要是烫印过程中停机过久，使电化铝箔的某一部分较长时间与电热高温印版接触而发生受热焦化现象，图文烫印后就会发晕。

因此，生产过程中如遇停机应降低温度，或将电化铝箔移开，也可以在温度较高的印版前放一张厚纸，使电化铝箔与印版隔离。

3. 字迹模糊、糊版。

产生这个故障的主要原因是烫印温度过高、电化铝镀铝层过厚、压印力量过大、电化铝安装松弛等造成的。

要根据具体情况采取相应的措施解决。

烫印温度过高是引起字迹不清和糊版的主要原因，电化铝烫印过程中，若印版温度过高，造成片基层和其它膜层转移、黏化，造成字迹不清和糊版。

则烫印时应根据电化铝箔的温度适用范围，适当调低烫印温度。

此外，应选择镀铝层较薄的电化铝，调整合适的压力，并适当调整压卷滚筒压力和收卷滚筒拉力。

4. 图文边缘不平整、不清晰。

电化铝烫印时，图文边缘发生毛边现象，影响印刷质量。

产生这种现象的主要原因有：印版压力不匀，主要是装版时版面不平整，引起版面上各处的压力大小不均匀，有的压力太大，有的偏小，从而使图文受力不均，则烫印电化铝箔时表面不光洁，各部分与承印物黏合力不一样，造成印迹不齐整。

电化铝烫印原理及工艺条件电化铝烫印是利用专用箔，在一定的温度下将文字及图案转印到塑料制品的表面。

其优点在于该方法不需要对表面进行处理，使用简单的装置即可进行彩印。

此外，还可以印刷出具有金、银等金属光泽的制品。

本文将对烫印使用的材料，工艺，以及在烫印过程中容易遇到的问题做一些介绍。

电化铝烫印的材料：电化铝烫印的主要材料是电化铝，也叫烫印铝。

是由聚脂薄膜基片和转印层构成。

烫印箔的种类：可以分为卷筒箔和单张箔。

还可以按照承印物的种类来分：比较常用的有1#；8#；12#；15#；18#通用签。

按照色泽分，比较常用的有：金银箔、棕红箔、浅蓝箔、黑色、大红、绿等。

1#电化铝：适合烫印在底色是浅色墨、质地较为松软的纸张、皮革、漆布、丝绸以及有机玻璃或塑料表面。

8#电化铝：适合烫印于纸张、漆布、皮革。

12#电化铝：适合烫印有机玻璃、硬塑料、及部分上光纸表面。

15#电化铝：能够于塑料薄膜、软塑料制品表面烫印。

18#电化铝：电化铝适合烫印在底色是深色墨和粗线条的纸产品，皮革上。

烫印的工艺质量和影响因素：电化铝烫印实际上就是利用热压转移的原理，在一定温度和压力作用下，热熔性的有机硅树脂脱落层和粘合剂受热熔化，有机硅树脂熔化后，其粘结力减小，铝层便与基膜剥离，热敏粘合剂将铝层粘接在烫印材料上，带有色料的铝层就呈现在烫印材料的表面。

烫印步骤有以下几步：1. 烫印箔与基材接触。

2. 施加热和压力。

3. 卸除压力，聚脂薄膜脱离。

4. 进给烫印箔，更换将烫印的印件。

质量：受电化铝与承印材料之间的烫印适性、速度、温度、压力影响以及烫印版的质量、装版和热版技术、电化铝张紧度和烫印机机况等综合因素的影响，烫印的质量也会有所差异。

完美的烫印主要取决于，温度、压力、时间。

烫印温度：当烫印温度过高会出现使烫印印迹失去金属光泽、起泡、边缘不清晰、糊版等故障。

当烫印温度过低，会出现烫印不牢、字迹发毛、甚至无法烫印。

温度适用标准：1# 80℃～90℃；8# 75℃～90℃；12# 75℃～90℃；15# 60℃～70℃；纯金80℃～130℃；色箔，金银箔70℃～120℃。

烫印、喷油注意事项烫金原理烫金的实质就是转印，是把电化铝上面的图案通过热和压力的作用转移到承印物上面的工艺过程。

当印版随着所附电热底版升温到一定程度时，隔着电化铝膜与纸张进行压印，利用温度与压力的作用，使附在涤纶薄膜上的胶层、金属铝层和色层转印到纸张上。

烫金材料按照材料类型可分为：电化铝烫金，色箔烫金，色片烫金，金属箔烫金和其他烫金箔烫金。

下面重点介绍一下电化铝材料的烫金，电化铝箔是一种在薄膜片基上真空蒸镀一层金属箔而制成的烫金材料。

① 第一层是基膜层，也称为片基层，它起支承其它各层的作用，厚度为12、16、18、20、25μ。

② 第二层是隔离层（脱离层），烫金时便于基膜与电化铝箔分离。

③ 第三层是染色层（保护层）：提供多种颜色效果，同时保护铝层。

④ 第四层是镀铝层：反射光线，呈现金属光泽，采用真空镀铝的方法。

具体原理是将涂有色料的薄膜，置于真空连续镀铝机内的真空室内，在一定的真空度下，通过电阻加热，将铝丝熔化并连续蒸发到薄膜的色层上，便形成了镀铝层。

⑤ 第五层是胶粘层，将镀铝层粘到纸张等承印物上。

电化铝箔主要以金和银色为多。

烫金设备能将电化铝箔烫金材料经过热压转印到印刷品上去的机械称为烫金机。

按烫金方式分为：●平压平，其烫金方式为平面对平面。

●圆压平，其烫金方式为烫金轮对平面。

●圆压圆，其烫金方式为烫金辊对承压辊。

烫金过程中易出现的质量问题及解决办法1.烫金不上或烫金不牢（附着力）烫金不上或烫金不牢，即电化铝不能理想地转移到承印物表面或电化铝不能同承印物很好地粘附。

导致烫金不上或烫金不牢的原因主要有：烫金温度低；烫金时间短；烫金压力不够；底件含石蜡、有油污；印刷品底件厚实而光滑；印刷品底色墨干燥过快而晶化，电化铝型号不合适等。

我们公司现用的附着力测试胶带有3M-616、3M-610、3M-810.2.烫金反拉现象（图案边缘不平整、金粉）所谓反拉，是指在烫金后不是电化铝箔层牢固地附着在印刷品底色墨层或白纸表面，而是部分或全部底色墨层被电化铝拉走。

电化铝烫印是包装印刷中常采用的生产工艺, 通过给产品烫印附有金属光泽的电化铝箔,使产品显得富丽堂皇, 达到提高产品档次的目的。

但是,在实际生产操作中,电化铝却不能够很理想地完全转移到承印物表面或者不能很好地同承印物黏附,因此,常常会出现烫印不牢甚至烫印不上的现象,严重的还会导致版面出现发花、起毛边、起糊等质量问题,致使产品的质量和工艺效果大打折扣。

因此我们有必要研究一下产生电化铝烫印不牢的原因及其解决方法。

导致烫印不牢甚至烫印不上的原因主要有以下几个方面：烫印的温度、烫印的压力、电化铝的选用、印刷品底色墨层等。

下面我们从这几个方面来探讨一下影响电化铝烫印不牢的主要原因和相应的解决方法。

一、烫印的温度过低当印版烫印温度过低时，就不能达到电化铝箔脱离片基并转印到承印物上所需的最低温度，在烫印时，电化铝箔就不能或者不能完整地转移到承印物上，导致图文烫印不牢甚至烫印不上。

出现这种质量问题，要适当地调高电热板温度，直到烫印出完好的印品。

二、烫印压力过小烫印过程中，如果印版的烫印压力过小，对电化铝箔施加的压力就会过轻，电化铝箔就无法顺利的转移到承印物上，从而导致烫印的图文不牢或者不完整。

发现这种情况应先观察压印痕迹的轻重，分析是否属于烫印压力过小，如果属于烫印压力过小，则应适当增加烫印压力。

三、电化铝选用不当电化铝的型号和质量与烫印的牢固度有着直接的关系，科学合理地选用电化铝是增加烫印牢固度、提高烫印质量的先决条件。

目前，国内和国外的企业生产的电化铝箔在质量上还存在一文/孟 云浅析影响电化铝烫印不牢的原因及解决方法技术交流PRINTING QUALITY & STANDARDIZATION印刷质量与标准化 2008.1264定的差距，从而导致了不同型号的电化铝存在不同程度的差别。

因此，烫印时对于电化铝型号、性质的选用应采取科学的态度，既要防止千篇一律，又要防止盲目追求高价进口的倾向。

每一型号的电化铝都与一定范围的被烫物是相对应的。

电化铝烫印常见故障及处理一、烫印不上（或不牢）烫印不上是电化铝烫印中最常见的故障之一。

电化铝烫印不上或烫印不牢，首先要从烫印的印刷品底色墨层上找原因。

被烫物的印刷品油墨中不允许加入含有石蜡的撤粘剂、亮光浆之类的添加剂。

因为电化铝的热熔性粘合剂即便是在高温下施加较大的压力，也很难与这类添加剂中的石蜡粘合。

调整油墨粘度最好加放防粘剂或高沸点煤油，若必须增加光泽可用19#树脂代替亮光浆。

厚实而光滑的底色墨层会将纸张纤维的毛细孔封闭，阻碍电化铝与纸张的吸附，使电化铝附着力下降，从而导致电化铝烫印不上或烫印不牢。

所以，在工艺设计时要为烫印电化铝创造条件，使烫印电化铝部位尽量少叠墨，特别要禁止三层墨叠印。

对于深色大面积实地印刷品，印刷时可采取深墨薄印的办法，即配色时，墨色略深于样张，印刷时墨层薄而均匀，也可以采取薄墨印两次的办法，这样既可以达到所要求的色相，同时又满足了电化铝烫印的需要。

印刷时由于油墨干燥速度过快，在纸张表面会结成坚硬的膜，轻轻擦拭会掉下来，这种现象称为“晶化”。

墨层表面晶化是印刷时燥油加放过量所致，尤其是红燥油，会在墨层表面形成一个光滑如镜面的墨层，无法使电化铝在其上粘附，从而造成烫印不上或不牢。

故应避免使用红燥油或严格控制其用量。

科学合理地选用电化铝是增加烫印牢度、提高烫印质量的先决条件。

每一型号的电化铝都与一定范围的被烫物质相适应，选用不当，无疑会直接影响烫印牢度。

目前，被烫印的物质大致可以分为大面积烫印、实地、网纹、细小文字，花纹烫印等几个档次。

在选用电化铝材料时，除了要参照电化铝的适用范围，同时要考虑上述被烫印物质的具体情况。

如前所述，只有当烫印温度、压力合适时，才能使电化铝热熔性膜层胶料起作用，从而很好地附着手印刷品等承印物表面。

反之，压力低、温度不够必然会导致烫印不上或烫印不牢。

二、反拉反拉也是较常见的烫印故障。

所谓反拉，是指在烫印后不是电化铝箔牢固地附着在印刷品底色墨层或白纸表面，而是部分或全部底色墨层被电化铝拉走。

如何提高电化铝烫印质量电化铝烫印又称烫电化铝、电化铝印刷，其最大的特点之一是一种不需要用胶辊着墨的图版印刷的特殊工艺，烫印时用立式平压平印刷机，将无粉腐蚀出来的锌版、铜版腐蚀烂深或者雕刻铜版，用聚乙烯醇胶或者其他胶粘剂，将锌版、铜版（15mm厚）粘贴附着固定在印刷版平台的电热板上面，温度控制在70～150℃之间，每烫印一次，筒装电化铝根据版面长度由齿轮控制轴辊转动移进一段距离，为下次烫印余留未经烫印的电化铝。

电化铝的颜色以金色为主，另外，还有红色、绿色、银色、监、橘色、宝蓝色等几十种颜色，有单色、以及多色带各种各样立体图案，称得上是五彩嫔纷、琳琅满目，可烫印各种包装装潢、高标、烟、酒装潢、书刊封面、年历、牙刷、塑料、漆布、漆纸、木材制品的木筷、木扇、工艺品等。

?电化铝烫印以其成品金光灿烂、色泽美观，起着点缀商品包装装潢的作用，受到人们的青睐，富贵典雅的装饰性是其他印刷方式无法替代的，且成本低廉、适用范围广泛、工序简单。

电化铝烫印必须掌握温度、时间、压力三者的关系。

?一、电化铝的组成、质量、保管?电化铝箔一般都是由五层不同的材料组成。

? 第一层是基膜层，主要是起着连接和支撑的作用，它是由0012～0020mm厚的尼龙涤丝薄膜组成。

?第二层是脱落层，起隔离作用，它的主要成分是热熔性的有机硅树脂，受热之后会自行熔化脱落。

?第三层是着色层，决定电化铝色彩，它由耐热的透明合成树脂（丁醇改性三聚氰胺树脂与顺丁烯二酸酸酐松青树脂）和染料在有机溶剂（丙酮、醋酸乙脂里溶解后成色，涂布在脱落层表面。

银色和电化铝的铝色相同，银色是电化铝的本色，所以，银色的电化铝没有这一层。

?第四层是镀铝层，起着增加光泽的作用。

气态铝在真空条件下，均匀地附着在着色层的表面。

?第五层是热熔化膜层，它是由热熔性的胶料组成。

电化铝箔的不同用途和型号就是由这一层来决定的。

?电化铝的用途区分有烫印纸张、漆布、漆纸、塑料、木材四类。

?电化铝的质量标准：①涂色均匀，烫印之后没有可见色花；②光亮度好，色泽接近标准样；③结构紧密，不脱落掉粉。
