页眉内容Ｅ６５８１３００Ⅰ．安全注意事项为了安全使用，避免对使用者或他人造成危害和财产上的损害，变频器机身及此说明书记载有重要的内容。
请在准确理解以下内容（表示、图标）后阅读本文，并遵守记载事项。
(*2) 物质受损是指造成财产、资财等遭受损失的扩大性损害。
图标的意义表示表示的意义表示禁止事项（不允许做的事情）。
具体禁止内容由图标中间或旁边的图文表示。
表示强制事项（必须做的事情）。
具体强制内容由图标中间或旁边的图文表示。
表示危险事项。
具体危险内容由图标中间或旁边的图文表示。
表示注意事项。
具体注意内容由图标中间或旁边的图文表示。
■用途限定用户选购的变频器用于一般工业用三相感应电动机的变速运转。
安全注意事项▼本变频器不能用于因变频器故障或工作错误可直接威胁生命或危害人体的设备（核能控制设备、宇航设备、交通工具设备、生命维持或手术设备、各种安全设备等）。
如需要作特殊用途，请事先问询本公司的经销负责人。
▼本产品是在严格质量管理下制造的，但用于重要设备时，应在设备上安装安全装置。
这样在变频器发生故障而影响输出时也不至于导致严重故障或严重损失。
▼不得用于一般工业用三相感应电动机以外的负载。
（否则可能引发事故。
）作为永磁电动机驱动用，需要事前做匹配试验，请事先问询本公司的 Q&A 或经销窗口。
1页眉内容Ｅ６５８１３００Ｅ６５８１３００■运输·安装页眉内容Ｅ６５８１３００Ｅ６５８１３００■运转动作。

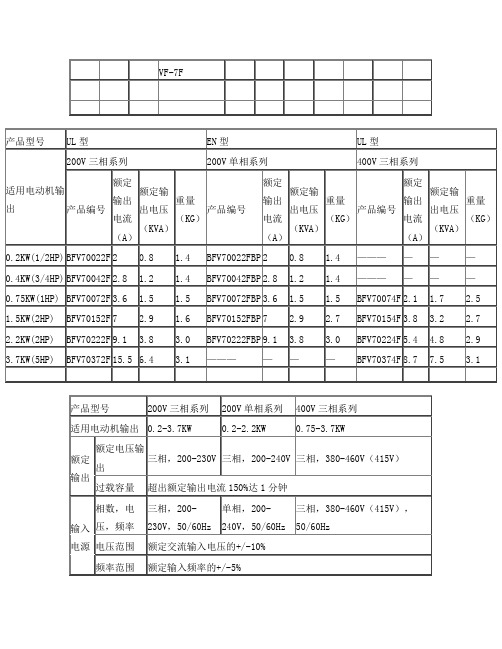

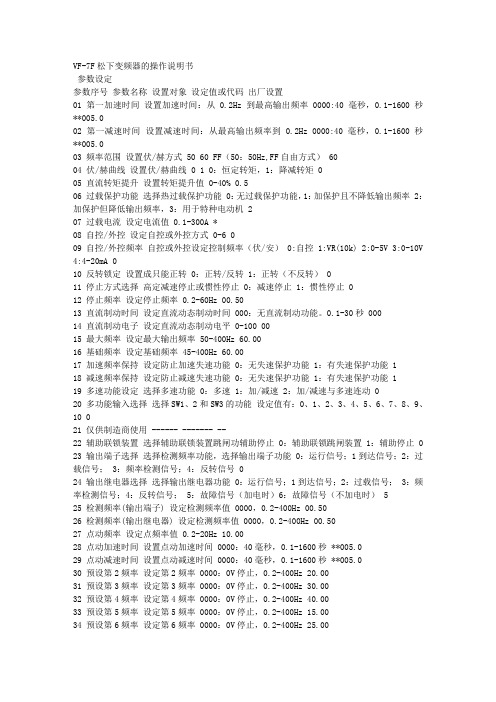

VF-7F松下变频器的操作说明书参数设定参数序号参数名称设置对象设定值或代码出厂设置01 第一加速时间设置加速时间：从0.2Hz到最高输出频率 0000:40毫秒，0.1-1600秒**005.002 第一减速时间设置减速时间：从最高输出频率到0.2Hz 0000:40毫秒，0.1-1600秒**005.003 频率范围设置伏/赫方式 50 60 FF（50：50Hz,FF自由方式） 6004 伏/赫曲线设置伏/赫曲线 0 1 0：恒定转矩，1：降减转矩 005 直流转矩提升设置转矩提升值 0-40% 0.506 过载保护功能选择热过载保护功能 0：无过载保护功能，1：加保护且不降低输出频率 2：加保护但降低输出频率，3：用于特种电动机 207 过载电流设定电流值 0.1-300A *08 自控/外控设定自控或外控方式 0-6 009 自控/外控频率自控或外控设定控制频率（伏/安） 0:自控 1:VR(10k) 2:0-5V 3:0-10V 4:4-20mA 010 反转锁定设置成只能正转 0：正转/反转 1：正转（不反转） 011 停止方式选择高定减速停止或惯性停止 0：减速停止 1：惯性停止 012 停止频率设定停止频率 0.2-60Hz 00.5013 直流制动时间设定直流动态制动时间 000：无直流制动功能。
0.1-30秒 00014 直流制动电子设定直流动态制动电平 0-100 0015 最大频率设定最大输出频率 50-400Hz 60.0016 基础频率设定基础频率 45-400Hz 60.0017 加速频率保持设定防止加速失速功能 0：无失速保护功能 1：有失速保护功能 118 减速频率保持设定防止减速失速功能 0：无失速保护功能 1：有失速保护功能 119 多速功能设定选择多速功能 0：多速 1：加/减速 2：加/减速与多速连动 020 多功能输入选择选择SW1、2和SW3的功能设定值有：0、1、2、3、4、5、6、7、8、9、10 021 仅供制造商使用 ------ ------- --22 辅助联锁装置选择辅助联锁装置跳闸功辅助停止 0：辅助联锁跳闸装置 1：辅助停止 023 输出端子选择选择检测频率功能，选择输出端子功能 0：运行信号；1到达信号；2：过载信号； 3：频率检测信号；4：反转信号 024 输出继电器选择选择输出继电器功能 0：运行信号；1到达信号；2：过载信号； 3：频率检测信号；4：反转信号； 5：故障信号（加电时）6：故障信号（不加电时） 525 检测频率(输出端子) 设定检测频率值 0000，0.2-400Hz 00.5026 检测频率(输出继电器) 设定检测频率值 0000，0.2-400Hz 00.5027 点动频率设定点频率值 0.2-20Hz 10.0028 点动加速时间设置点动加速时间 0000：40毫秒，0.1-1600秒 **005.029 点动减速时间设置点动减速时间 0000：40毫秒，0.1-1600秒 **005.030 预设第2频率设定第2频率 0000：0V停止，0.2-400Hz 20.0031 预设第3频率设定第3频率 0000：0V停止，0.2-400Hz 30.0032 预设第4频率设定第4频率 0000：0V停止，0.2-400Hz 40.0033 预设第5频率设定第5频率 0000：0V停止，0.2-400Hz 15.0034 预设第6频率设定第6频率 0000：0V停止，0.2-400Hz 25.0035 预设第7频率设定第7频率 0000：0V停止，0.2-400Hz 35.0036 预设第8频率设定第8频率 0000：0V停止，0.2-400Hz 45.0037 第2加速时间设定第2加速时间 0.1-1600秒 **005.038 第2减速时间设定第2减速时间 0.1-1600秒 **005.039 第3加速时间设定第3加速时间 0.1-1600秒 **005.040 第3减速时间设定第3减速时间 0.1-1600秒 **005.041 第4加速时间设定第4加速时间 0.1-1600秒 **005.042 第4减速时间设定第4减速时间 0.1-1600秒 **005.043 第2基础频率设定第2基础频率 45-400Hz 60.0044 第2直流提升值设定第2提升值 0-40% 0545 第1跨跃频率设定第1跨跃频率 0000：无第1跨跃频率，0.2-400Hz 000046 第2跨跃频率设定第2跨跃频率 0000：无第2跨跃频率，0.2-400Hz 000047 第3跨跃频率设定第3跨跃频率 0000：无第3跨跃频率，0.2-400Hz 000048 跨跃频带设定跨跃频率带宽 0：无跨跃频率功能，1-10Hz 049 电流限制功能设定电流限制功能 00：无电流限制功能0.1-9.9 0050 断电起动方式选择接通电源后的起动方式 0：继续运行 1：停止运行 2：等待时间过后继续运行 3：停止运行 151 瞬时停电再起动选择瞬时停电功能 0：无再起动 1：0Hz再起动 2：连续再起动 052 等待时间设定参数50和51的等待时间 0.1-100秒 000.153 加速/减速方式设定加速/减速方式 0：线性加/减速方式 1：S型加/减速方式 054 下限频率设定下限频率 0.2-400Hz 00.5055 上限频率设定上限频率 0.2-400Hz 400.056 偏置/增益功能选择选择偏置/增益功能 0：无偏置/增益功能 1：有偏置/增益功能 057 偏置频率设定偏置频率 -99.9-400Hz 000.058 增益频率设定增益频率 0000：0V停止，0.2-400Hz 60.0059 0-5V输出电压调整调整0-5V输出信号 75-125% 10060 监控器选择选择监控器方式 0：频率 1：频率 2：线速度 3：线速度 061 线速度系数设定线速度系数 000.1-100 030.062 最大输出电压根据电动机的额定值设定最大输出电压 0：无最大输出电压，1-5000V 00063 过电流失速值设定防止过电流失速值 0-200% 14064 载波频率设定载波频率 0.8/1.1/1.6KHz；2.5/5.0/7.5/12.5/15.0KHz 0.865 矢量控制选择设定控制系统 0：伏/赫控制 1：矢量控制 066 电动机容量设定适用电动机机容量 0.2/0.4/0.7/1.5/2.2/3.7 *67 电动机电极与适用电动机的电极适配 2/4/6 468 电动机常数测定功能选择电动机常数测定功能 0：无恒量测定功能 1：电压补偿测定2：转差补偿测定 3：建议恒量值 069 电压补偿常数设定电压补偿常数 00.01-99.99 建议恒量70 转差补偿频率设定转差补偿频率 -05.00-05.00 03.0071 密码设定密码（防止操作错误） 0：未设置密码，1-999掩码 00072 数据清除清除出厂时设置的数据 0/1/2 073 波特率设置通信速度 300/600/1200/4800/9600 960074 停止位长度设置停止位长度 1/2 175 奇偶校检设定奇偶比特 0/1/2 076 耦合试验次数设定耦合试验次数 0-10 077 选择有效值(CR/LF) 选择CR或LF 0/1/2/3 0。
页眉内容Ｅ６５８１３００Ⅰ．安全注意事项为了安全使用，避免对使用者或他人造成危害和财产上的损害，变频器机身及此说明书记载有重要的内容。
请在准确理解以下内容（表示、图标）后阅读本文，并遵守记载事项。
(*2) 物质受损是指造成财产、资财等遭受损失的扩大性损害。
图标的意义表示表示的意义表示禁止事项（不允许做的事情）。
具体禁止内容由图标中间或旁边的图文表示。
表示强制事项（必须做的事情）。
具体强制内容由图标中间或旁边的图文表示。
表示危险事项。
具体危险内容由图标中间或旁边的图文表示。
表示注意事项。
具体注意内容由图标中间或旁边的图文表示。
■用途限定用户选购的变频器用于一般工业用三相感应电动机的变速运转。
安全注意事项▼本变频器不能用于因变频器故障或工作错误可直接威胁生命或危害人体的设备（核能控制设备、宇航设备、交通工具设备、生命维持或手术设备、各种安全设备等）。
如需要作特殊用途，请事先问询本公司的经销负责人。
▼本产品是在严格质量管理下制造的，但用于重要设备时，应在设备上安装安全装置。
这样在变频器发生故障而影响输出时也不至于导致严重故障或严重损失。
▼不得用于一般工业用三相感应电动机以外的负载。
（否则可能引发事故。
）作为永磁电动机驱动用，需要事前做匹配试验，请事先问询本公司的 Q&A 或经销窗口。
1页眉内容Ｅ６５８１３００Ｅ６５８１３００■运输·安装页眉内容Ｅ６５８１３００Ｅ６５８１３００■运转动作。
松下变频器VF-7F说明书VF-7F松下变频器的操作说明书参数设定参数序号参数名称设置对象设定值或代码出厂设置01 第一加速时间设置加速时间：从0.2Hz到最高输出频率0000:40毫秒，0.1-1600秒**005.002 第一减速时间设置减速时间：从最高输出频率到0.2Hz 0000:40毫秒，0.1-1600秒**005.003 频率范围设置伏/赫方式 50 60 FF（50：50Hz,FF自由方式）6004 伏/赫曲线设置伏/赫曲线 0 1 0：恒定转矩，1：降减转矩 005 直流转矩提升设置转矩提升值 0-40% 0.506 过载保护功能选择热过载保护功能0：无过载保护功能，1：加保护且不降低输出频率2：加保护但降低输出频率，3：用于特种电动机 207 过载电流设定电流值 0.1-300A *08 自控/外控设定自控或外控方式 0-6 009 自控/外控频率自控或外控设定控制频率（伏/安）0:自控1:VR(10k) 2:0-5V 3:0-10V 4:4-20mA 010 反转锁定设置成只能正转 0：正转/反转 1：正转（不反转） 011 停止方式选择高定减速停止或惯性停止0：减速停止1：惯性停止 012 停止频率设定停止频率 0.2-60Hz 00.5013 直流制动时间设定直流动态制动时间 000：无直流制动功能。
0.1-30秒 00014 直流制动电子设定直流动态制动电平 0-100 0015 最大频率设定最大输出频率 50-400Hz 60.0016 基础频率设定基础频率 45-400Hz 60.0017 加速频率保持设定防止加速失速功能0：无失速保护功能1：有失速保护功能 118 减速频率保持设定防止减速失速功能0：无失速保护功能1：有失速保护功能 119 多速功能设定选择多速功能 0：多速 1：加/减速 2：加/减速与多速连动 020 多功能输入选择选择SW1、2和SW3的功能设定值有：0、1、2、3、4、5、6、7、8、9、10 021 仅供制造商使用 ------ ------- --22 辅助联锁装置选择辅助联锁装置跳闸功辅助停止0：辅助联锁跳闸装置 1：辅助停止 023 输出端子选择选择检测频率功能，选择输出端子功能0：运行信号；1到达信号；2：过载信号； 3：频率检测信号；4：反转信号 024 输出继电器选择选择输出继电器功能0：运行信号；1到达信号；2：过载信号；3：频率检测信号；4：反转信号；5：故障信号（加电时）6：故障信号（不加电时） 525 检测频率(输出端子) 设定检测频率值 0000，0.2-400Hz 00.5026 检测频率(输出继电器) 设定检测频率值0000，0.2-400Hz 00.5027 点动频率设定点频率值 0.2-20Hz 10.0028 点动加速时间设置点动加速时间 0000：40毫秒，0.1-1600秒**005.029 点动减速时间设置点动减速时间 0000：40毫秒，0.1-1600秒**005.030 预设第2频率设定第2频率 0000：0V停止，0.2-400Hz 20.0031 预设第3频率设定第3频率 0000：0V停止，0.2-400Hz 30.0032 预设第4频率设定第4频率 0000：0V停止，0.2-400Hz 40.0033 预设第5频率设定第5频率 0000：0V停止，0.2-400Hz 15.0034 预设第6频率设定第6频率 0000：0V停止，0.2-400Hz 25.00。
工业风扇简易操作指南1 安全注意事项1.1 安全标记的说明：危险：错误使用时，可能导致火灾、人身伤害甚至死亡。
注意：错误使用时，可能会导致人身中等程度的伤害或轻伤，以及发生设备损坏。
1.2 用途本系列变频器用于控制三相电动机的变速运行，1.3 到货检验若发现变频器受损或缺少零部件则不可安装，否则可能发生事故。
1.4 接线必须由合格的电气工程人员进行接线工作，否则有触电或损坏变频器的危险。
1.5 接线1.6 运行方可通电，不要采用接通或断开供电电源的方式来起、停变频器，否则可能引起变频器损坏。
1.7 维护、检查在通电状态，请勿触摸变频器的端子，否则有触电的危险。
大规模集成电路，请勿用手触摸，以防静电损坏线路板。
2 产品外形和安装尺寸（单位：mm ）图2-1 产品外形和安装尺寸示意图、W ，否则将造成变频器损坏。
绝对禁止在变频器的输出端连接电容或相位超前的3 主回路端子配置图3-1 单相端子接线图图3-2 三相端子接线图4 基本功能参数简表：“○”运行中参数可更改；“×”运行中参数不可更改；“*”实际检测值或固定参数，不可更改；“-”厂家设定，用户不可R 、R 、输入“T ”空接7产品保修卡9保修协议1、保修期为十八个月，保修期内按照使用手册正常使用情况下，产品发生故障或损坏，我公司负责免费维修。
2、保修期起始时间为产品出厂日期，机器编码是判断保修期的唯一依据。
3、保修期内，因以下原因导致损坏，将收取一定的维修费用：⏹因错误使用、擅自修理或改造而导致的产品损坏。
⏹由于火灾、水灾、地震、雷电、电压异常、其它天灾及二次灾害等造成的产品损坏。
⏹购买后由于人为摔落及运输导致的产品损坏。
⏹因产品以外的障碍（如外部设备因素）而导致的产品故障及损坏。
⏹由于气体腐蚀、盐蚀、金属粉尘等超出使用手册要求的恶劣环境应用而导致的产品故障及损坏。
4、产品发生故障或损坏时，请您正确的填写《产品保修卡》中的各项内容。
5、服务费按实际费用计算，如另有合同，以合同优先的原则处理。
