遥控接收头LF0038E规格书

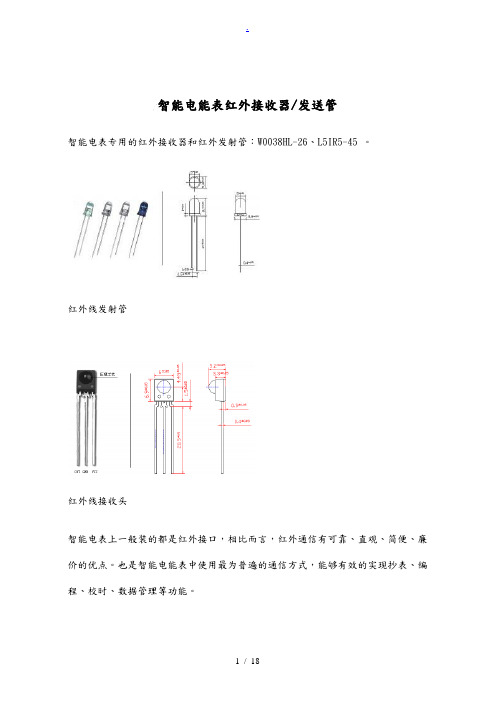

智能电能表红外接收器/发送管智能电表专用的红外接收器和红外发射管：W0038HL-26、L5IR5-45 。

红外线发射管红外线接收头智能电表上一般装的都是红外接口，相比而言，红外通信有可靠、直观、简便、廉价的优点。

也是智能电能表中使用最为普遍的通信方式，能够有效的实现抄表、编程、校时、数据管理等功能。

采用51系列单片机，万州光电生产的红外接收器和红外发射管，以及单片机串行口、2个定时器/计数器可以有效地实现红外通信功能。

1、红外通信原理红外波段中900nm-1000nm是红外通信常用的波段，而940nm是用的最多的波段，发射装置将二进制信号高频调制后通过红外线发射管L5IR5-45发射出去，被红外线接收器W0038hl-26接收，再解调为原来的信息。

这就是红外通信的过程。

其中调制方式有脉宽调制（通过改变脉冲宽度调制信号PWM）和脉时调制（通过改变脉冲串口之间时间间隔调制信号PPM）两种，我们采用PPM脉时调节方式。

2、串行口红外通信硬件设计智能电能表的红外发射和红外接收电路主要包括新茂51系列单片机单片机SSU7301、万州光电的红外发射管L5IR5-45和红外接收器W0038hl-26，以及驱动三极管8550、电阻和电容，红外通信硬件原理图见图1。

2.1 红外发射硬件设计智能电表红外通信电路图红外发射是利用单片机SSU7301的串行数据发送口TXD(P3.1)控制驱动三极管BG1进行二进制数据“0”和“1”的传输(数据由串行发送缓冲器SBUF中送出)，以及利用P3.4口控制驱动三极管BG2进行高频38.4kHz调制（高频驱动信号由定时器/计数器T0的方式2自动重装模式产生），从而可靠地实现了红外发射管D1在传输数据“0”时进行高频红外发射和数据“1”时被截止的发射功能。

状态关系见表1，波形见图2。

L5IR4-45市万州光电科技 ：0 3863378 传真：0红外发射二极管一、尺寸；Size二、描述；DescriptionL5IR4-45系列发射管是采用GaAlAs技术的高功率红外发射二极管，采用透明的塑料封装。

技术细节1.要件速览 42.尺寸图 6 2.1DFK 33GP1300e 带脚架适配器的C型接口 (6)2.2DFK 33GP1300e 不带脚架适配器的C型接口 (7)2.3DFK 33GP1300e 带脚架适配器的CS型接口 (8)2.4DFK 33GP1300e 不带脚架适配器的CS型接口 (9)3.I/O 连接器 10 3.16-pin I/O 连接器 (10)3.1.1TRIGGER_IN (10)3.1.2STROBE_OUT (11)4.光谱特征 12 4.1红外截止滤波器 (12)4.2光谱灵敏度 - P1300 (12)5.相机控制 13 5.1传感器读出控制 (13)5.1.1像素格式 (13)8-Bit Bayer Raw (13)5.1.1.15.1.1.212-Bit Packed Bayer Raw (14)16-Bit Bayer Raw (14)5.1.1.35.1.1.4YUV 4:2:2 (14)5.1.1.5YUV 4:1:1 (14)5.1.1.6RGB24 (14)5.1.2分辨率 (15)5.1.3读出模式 (15)帧速率 (16)5.1.45.1.5局部扫描偏移 (17)5.2图像传感器控制 (18)5.2.1曝光时间 (18)5.2.2增益 (18)5.3自动曝光及增益控制 (19)5.3.1自动曝光 (19)自动增益 (19)5.3.25.3.3自动参考值 (20)5.3.4强光缩减 (20)5.3.5自动曝光限制 (20)5.3.6自动增益限制 (21)5.4触发 (21)触发模式 (21)5.4.15.4.2触发极性 (22)5.4.3软件触发 (22)5.4.4触发脉冲计数 (22)5.4.5触发源 (23)5.4.6触发重叠 (23)5.5触发定时参数 (23)触发延迟 (23)5.5.15.5.2触发去抖时间 (24)5.5.3触发遮罩时间 (24)5.5.4触发噪声抑制时间 (24)5.6数字I/O (25)5.6.1通用输入 (25)5.6.2通用输出 (25)5.7频闪 (26)5.7.1频闪启用 (26)5.7.2频闪极性 (26)频闪操作 (26)5.7.35.8白平衡 (26)5.8.1自动白平衡 (27)5.8.2白平衡模式 (27)5.8.3手动白平衡 (28)5.9图像处理 (29)5.9.1伽玛 (29)5.9.2查找表 (30)5.10色彩处理 (31)色调 (31)5.10.15.10.2饱和 (31)5.10.3色彩校正矩阵 (32)5.11自动功能感兴趣的区域 (34)5.11.1自动功能ROI启用 (34)5.11.2自动功能ROI预设 (34)5.11.3自动功能ROI自定义矩形 (35)5.12用户设置 (36)用户设置选择器 (36)5.12.15.12.2加载用户设置 (36)5.12.3保存用户设置 (36)默认用户配置 (37)5.12.46.R e v i s i o n H i story 381要件速览2尺寸图2.1DFK 33GP1300e 带脚架适配器的C型接口2.4DFK 33GP1300e 不带脚架适配器的CS型接口3I/O 连接器3.16-pin I/O 连接器相机后视图1开极闸M OS F E T最大限制0.2A(ID)!2启动电流最低条件3.5mA!3 G:地O:输出I:输入3.1.1TR IGG ER_I NTRIGGER_IN线可用于将曝光时间的开始与外部事件同步。

1838红外接收头产品名称 :红外线接收头产品尺寸：（7.8×6.7×6.3）MM产品型号 : LBST1838C 产品描述：圆点铁壳封装接收头厂家QQ 2285117511在线为您制作分享型号规格书型号: LBST1838C1．特性●圆形设计、内外双屏蔽、铁壳封装;●内置专用IC;●宽角度及长距离接收;●抗干挠能力强;●能抵挡环境干挠光线;●低电压工作;●应该用范围广2．应用:■视听器材(音箱,车载DVD、车载MP3、车载蓝牙) ■家庭电器(电视机、机顶盒、空调、遥控风扇)■玩具类（玩具飞机、玩具车、跳舞毯）■其它类（LED控制器、洗手机、遥控蜡烛）3，尺寸（单位MM)型号: LBST1838C 4．应用电路图:5．原理图：6．光电参数(T=25℃ Vcc=5v f 0=38KHZ)：※ 光轴上测试,以宽度600/900μs 为发射脉冲,在5CM 之接收范围内，取50次接收脉冲之平均值。

型号: LBST1838C7.测试波型:参 数 符号 测试条件 Min Type Max 单 位 工作电压 V CC 2.7 5.5 V 工作电流 Icc 0.6 0.8 - mA 静态电流 Ice 无信号输入时 0.1 0.5 mA接收距离 L 裸试 25 30 M接收角度 θ1/2 ±35 Deg载波频率 f 0 37.9 KHZBMP 宽度 f BW -3Db Bandwidth - 8 - kHz 低电平输出 V OL Vin=0V Vcc=5V 0.4 V 高电平输出 V OH Vcc=5V Vcc-0.3 Vcc V 输出脉冲 宽 度 T PWL Vin=50mVp-p 500 600 700 μS 波长 λP -- 940 nm8．特性曲线图(Characteristics Curve)(Tamb=25℃ unless otheruise specified)：型号: LBST1838C型号: LBST1838C9．极限参数:项目符号规格单位-0.3—6.5 V 供应电压VCC工作温度Topr -25— +85 ℃储存温度Tstg -40 —— +125 ℃10．推荐使用条件：项目符号Min Typ Mnx 单位工作电压Vcc 2.7 ----- 5.5 V输入频率FM 38 kHz工作温度Topr -20 25 80 ℃焊接距离波峰焊，距离胶体3mm处≤3S11．接收角度图：12．使用注意：1).在无任何外加压力及影响品质的环境下储存及使用;2).在无污染气体或海风（含盐分）的环境下储存及使用;3).在低湿度环境下储存及使用;4).在规定的条件下焊接引线管脚，焊接后，请勿施加外力;5).请勿清洗本产品，使用前，请先用静电带将作业员及电烙铁连接落地线;6).请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。

SMK1838一体化红外线遥控接收头一．概述一体化红外线遥控接收头是将光探测器与前置放大器封装在一起，以实现遥控信号的放大。

带内屏蔽封装可滤除可见光干扰，检波输出可直接由微处理器译码，主要用于家用电器、空调、玩具等领域。

二．特点没有外围电路可靠性高内外带部屏蔽，抗干扰能力强宽电压（2.2~6.0）,低功耗高灵敏度,输出范围大TTL 和CMOS 兼容，低电平有效三．极限参数(T=25℃) 参数符号 额定值 单位 电源电压Vs 5.0 V 输出电流Io 1.0 mA 工作温度Tamb -25~85 ℃ 贮存温度Tstg -25~85 ℃ 焊接温度(5秒) Tsd 260 ℃四．光电参数(T=25℃ Vcc=5V fo=37.9KHZ) 参数符号 测试条件最小值 典型值 最大值 单位 电源电流Icc Vs=5V Ev=0 0.3 0.4 mA 峰值波长Λp 940 Nm 调制频率fo 37.9(可选择) KHz 高电平输出电压4.2 V 低电平输出电压0.2 0.4 V 高电平输出脉宽500 600 700 μs 低电平输出脉宽Ev=0.5mw/cm 2 周期=1.2ms 占空比=50% 500 600 700 μs接收距离 Vs=5V Ev=(200±50)Lx 15 M受控角Δθ Vs=5VEv=(200±50)LxL=6.5M ±45 deg 五. 测试波型:六．推荐应用电路七．原理图八．外型尺寸图九．使用注意事项1．该产品为静电敏感元件,要求使用时人和所有装置(包括烙铁)、设备、机器、桌子、地面等都必须采取防静电措施。

2．不要对引脚施加不必要的外力3．注意保护接收头的接收表面，沾污会影响接收功能。

940nm红外接收器二极管规格书型号:YLCHQ1838-381.特性●小型设计;●内置专用IC;●宽角度及长距离接收;●抗干扰能力强;●能抵于环境光线影响;●低电压工作;2.应用:■视听器材(音响,电视,录影机,碟机、机顶盒、DVB)■家庭电器(冷气机,电风扇,电灯)■其他无线遥控器产品;外型尺寸及引脚排列图3.应用电路图:4.原理图：型号:CHQ1838光电参数(T=25℃ Vcc=5v f0=38KHZ)参数符号测试条件Min Typ Mnx 单位工作电压Vcc 2.7 5.5 V接收距离L L5IR=300MA光照度<300LUX(测试信号)10 15 M载波频率f038 KHZ接收角度01/2 距离衰减1/2 +/-35 DegBMP宽度F BW-3Db Band width 3.5 6.0 8.5 kHz静态电流IccIin=0μA,V cc=3V - 0.9 1.5 mAIin=0μA,Vcc=5V - 1.0 1.5 mA 低电平输出V OL Vin=0V Isink=2.0mA 0.2 0.4 V高电平输出V OHV CC=3V 2.7 3.0 - VVcc=5V 4.7 5.0 - V 输出脉冲宽度T PWL Vin=500μVp-p※500 600 700 μsT PWH Vin=50mVp-p※500 600 700 μs ※光轴上测试,以宽度为500/700μs为发射脉冲,在5CM之接收范围内,取50次接收脉冲之平均值5.测试波型:6.极限参数:项目符号规格单位供应电压Vcc 5.5 V工作温度Topr -25-85 ℃储存温度Tstg -40-125 ℃焊接温度Tsol 280 ℃型号:CHQ1838接收角度图:7.推荐使用条件项目符号Min Typ Mnx 单位工作电压Vcc 2.7 ----- 5.5 V 输入频率FM 38 kHz 工作温度Topr -20 25 80 ℃8.使用注意1)在无任何外加压力及影响品质的环境下储存及使用;2)在无污染性气体或海风(含盐分)的环境下储存及使用;3)在低湿度环境下储存及使用;4)在规定的条件下焊接引线管脚,焊接后,请勿施加外力;5)请勿清洗本产品。

Photo Module for PCM Remote Control Systems DescriptionThe HM338R is miniaturized receiver for infrared remote controlsystems. PIN diode and preamplifier are assembled on lead frame, theepoxy package is designed as IR filter.The demodulated output signal can directly be decoded by amicroprocessor. The main benefit is the reliable function even indisturbed ambient and the protection against uncontrolled output pulses.Features Special Features●Photo detector and Preamplifier in one package ●Enhanced immunity against all kinds of●Internal filter for PCM frequency disturbance light●TTL and CMOS compatibility ●No occurrence of disturbance pulses at●Output active low the output● Low power consumption● Suitable burst length ≥10 cycles/burstApplicationsTV, VTR, Acoustic Devices, Air Conditioner, Car Stereo Units, Computers, Interior controlling appliances, and all appliances that require remote controllingBlock DiagramApplication Circuit*) recommended to suppress power supply disturbanceAbsolute Maximum RatingsTamb = 25 ℃ParameterTest ConditionsSymbol Value UnitSupply V oltage (Pin 3) Vs 6.0 V Supply Current (Pin 3) Is 5 mA Output V oltage(Pin 1) V o 6.0 V Storage Temperature Range Tstg -30…+105 ℃ Operating Temperature Range Tamb -25…+85 ℃ Power Consumption (Tamb ≦ 85 ℃) ptot 50 mW Soldering Temperature t ≦ 5s Tsd 260 ℃Basic Characteristics (Ta=25℃)ParameterTest ConditionsSymbolMinTypMaxUnitSupply Current (Pin3) Vs = 5V , Ev = 0 I SD 0.7 1.1 2 mA Supply V oltage (Pin3)Vs 2.7 5.5 V Transmission Distance IR diode AT205, I F = 400 mAd20mOutput V oltage High (Pin1) V OH 4.5VOutput V oltage Low (Pin1) Vs = 5VCycle 1.2mS , 50% duty V OL 250 mV Level Output Pulse Width T WH 500 800 μs Level Output Pulse Width (Pin1)Cycle 1.2mS , 50% dutyT WL 500 800 μs Carrier frequency fo37.9kHzPeak Wavelengthλ 940 nm DirectivityAngle of half transmission distanceφ1/2 ±45 degReliability TestTEST ITEMTESTCONDITIONTEST TIMESAMPLENUMOKNUMHigh Temperature Storage Ta=+85℃ t=240H2222Low Temperature Storage Ta=-25℃ t=240H2222Resistance to soldering heat Soak into solder tub ofTsd=260℃1cycle 5sec 22 22Electro Static DischargeHBM C=100pF,R=1.5kΩ, 2kV,each pin test once 22 22 High Temperature/Humidity* Ta=+85℃, 90%RH t=240H 22 22 Heat Cycle* -25℃~+85℃(0.5H) 20cycle 22 22 Note : *(electro-optical characteristics) shall be satisfied after leaving 2 hours in the normal temperatureSuitable Data Formatz Minimum burst length(t burst) of 10 pulses per burstz Minimum burst gap time(t burst gap) 14 pulsez Minimum data pause time( t pause)>25msecz Output active lowz Some examples for suitable data format are:NEC Code, Sharp CodeCharacteristics Curve(Tamb=25℃ unless otherwise specified)0°15°30°45°60°75°1.00.80.40.60.20.90.40.60.2d rel-Relative Transmission DistanceFigure 3.Horizontal DirectivityPackage OutlineDimensions in mm: tolerance±0.3mm。

NB0038一体化红外接收头电路一、概述NB0038是一种用于红外遥控接收或其它方面的小型一体化接收头,中心频率为38.0kHz,PIN二极管同前置放大器集成在同一封装上.NB0038环氧树脂封装提供一个特殊的红外滤光器，可防止自然光的干扰.NB0038在抗自然光的干扰方面有极好的性能,可防止无用脉冲输出.二、特性◆∙∙∙∙ 光电检测和前置放大器集成在同一封装上.◆∙∙∙∙ 内带PCM频率滤波器.◆∙∙∙∙ 对于自然光有较强的抗干扰性.◆∙∙∙∙ 改进了对电场干扰的防护性.◆∙∙∙∙ 电源电压5V，低功耗.◆∙∙∙∙ 输出电平兼容TTL，CMOS.三、封装尺寸注意：1、除已标注外，公差为±0.25mm2、引脚之间的距离是在引脚从封装中露出来时测量的.四、框图五、技术参数1.极限值2.电光特性六、测试方法A.标准发送NB1838一体化红外接收头电路1.概述NB1838是一种用于红外遥控接收或其它方面的小型一体化接收头，中心频率为37.9kHz,可改善自然光的反射干扰。

独立的PIN 二极管同前置放大器集成在同一封装上。

NB0038环氧树脂封装提供一个特殊的红外滤光器，可防止自然光的干扰。

NB0038在抗自然光的干扰方面有极好的性能，可防止无用脉冲输出。

2.特性•光电检测和前置放大器集成在同一封装上。

•内带PCM频率滤波器。

•对于自然光有较强的抗干扰性。

•改进了对电场干扰的防护性。

•电源电压5V，低功耗。

•输出电平兼容TTL，CMOS。

外形图1.注：1.材料厚度：±0.052.公差为±（除另有注明外）。

四、框图五、技术参数1.极限值（Ta=25℃）2.电光特性(Vcc=5V)六、测试方法A.标准发送C、脉宽测试七、特征曲线（TA=25℃）注1：晶体管的发射极和检测器之间的最大距离必须满足在标准发送条件下输出波形的满足的极限距离。

1.测量地点：无极度强烈反射光的室内。

2.光源：在没有高频灯光，而只有普通的荧光灯下，检测面的亮度是200±50Lux。
