仪器设备量值溯源120页PPT

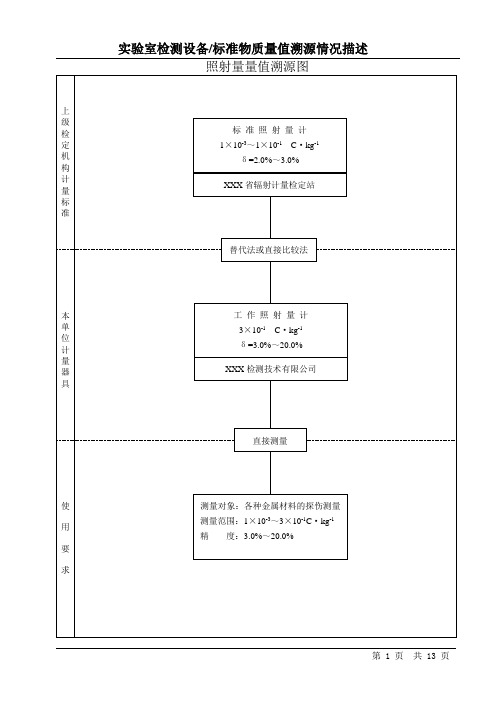

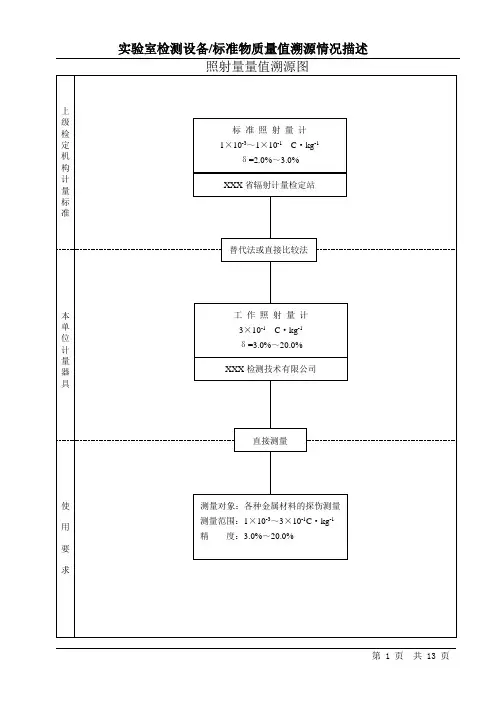

仪器设备量值溯源图量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（～10 000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～）×10-4 mL”。

仪器设备量值溯源图量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10 000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。

仪器设备量值溯源图仪器设备量值溯源图文件编号：量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。

试验仪器量值溯源图(总102页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--量值溯源图中铁**集团第*工程有限公司工程试验中心受控受控SYZX-06编号中铁**集团第*工程有限公司工程试验中心目录土工标准筛----------------------------------------------------------------------------------1液塑限联合测定仪-------------------------------------------------------------------------2电动击实仪----------------------------------------------------------------------------------3路面材料强度试验仪----------------------------------------------------------------------4土工环刀-------------------------------------------------------------------------------------5 CBR实验装置------------------------------------------------------------------------------6压碎值试验仪-------------------------------------------------------------------------------7洛杉矶磨耗测定仪-------------------------------------------------------------------------8加速磨光机----------------------------------------------------------------------------------9灌砂筒---------------------------------------------------------------------------------------10路面弯沉仪--------------------------------------------------------------------------------11表面振动压实仪-------------------------------------------------------------------------- 12单杠杆固结仪------------------------------------------------------------------------------13动力触探仪---------------------------------------------------------------------------------14静力触探仪---------------------------------------------------------------------------------15土壤相对密度仪---------------------------------------------------------------------------16无侧限试模---------------------------------------------------------------------------------17野外承载板测定仪------------------------------------------------------------------------18集料标准筛---------------------------------------------------------------------------------19针片状规准仪------------------------------------------------------------------------------20砂当量---------------------------------------------------------------------------------------21细集料棱角性测定仪---------------------------------------------------------------------22细集料亚甲蓝试验搅拌装置------------------------------------------------------------23容量筒---------------------------------------------------------------------------------------24电动振筛机---------------------------------------------------------------------------------25勃氏透气比表面积仪---------------------------------------------------------------------26水泥细度负压筛---------------------------------------------------------------------------27水泥净浆搅拌机---------------------------------------------------------------------------28维卡仪---------------------------------------------------------------------------------------29雷氏夹---------------------------------------------------------------------------------------30雷氏水泥沸煮箱---------------------------------------------------------------------------31行星式水泥胶砂搅拌机------------------------------------------------------------------32水泥胶砂振实台---------------------------------------------------------------------------33水泥胶砂流动度测定仪------------------------------------------------------------------34标准恒温恒湿养护箱---------------------------------------------------------------------35雷氏测定仪---------------------------------------------------------------------------------36水泥抗压夹具------------------------------------------------------------------------------37水泥试验筛---------------------------------------------------------------------------------38游离钙测定仪------------------------------------------------------------------------------39火焰光度计---------------------------------------------------------------------------------40标准养护室---------------------------------------------------------------------------------41混凝土振实台------------------------------------------------------------------------------42混凝土塌落度筒---------------------------------------------------------------------------43直读式混凝土含气量测定仪------------------------------------------------------------44混凝土贯入阻力仪------------------------------------------------------------------------45混凝土抗渗仪------------------------------------------------------------------------------46砂浆稠度仪---------------------------------------------------------------------------------47砂浆分层度仪------------------------------------------------------------------------------48混凝土试模、砂浆试模------------------------------------------------------------------49标准养护室全自动控温控湿设备------------------------------------------------------50单卧轴强制式混凝土搅拌机------------------------------------------------------------51低温试验箱---------------------------------------------------------------------------------52混凝土动弹仪------------------------------------------------------------------------------53混凝土抗折夹具---------------------------------------------------------------------------54混凝土快速冻融装置---------------------------------------------------------------------55混凝土氯离子电通量测定仪------------------------------------------------------------56混凝土劈裂抗折夹具---------------------------------------------------------------------57砂浆搅拌机---------------------------------------------------------------------------------58水泥砂浆稠度漏斗------------------------------------------------------------------------59维勃稠度仪---------------------------------------------------------------------------------60真空饱水机---------------------------------------------------------------------------------61沥青针入度仪------------------------------------------------------------------------------62沥青延伸度测定仪------------------------------------------------------------------------63沥青软化点仪------------------------------------------------------------------------------64克利夫兰开口闪点试验仪---------------------------------------------------------------65沥青动力粘度试验仪---------------------------------------------------------------------66 82型沥青薄膜加热烘箱-----------------------------------------------------------------67沥青砂浆搅拌机---------------------------------------------------------------------------68数字式温度计、红外测温仪------------------------------------------------------------69沥青混合料拌合机------------------------------------------------------------------------70马歇尔电动击实仪------------------------------------------------------------------------71马歇尔稳定度测定仪---------------------------------------------------------------------72液压式车辙试验成型机------------------------------------------------------------------73全自动车辙试验仪------------------------------------------------------------------------74马歇尔试模---------------------------------------------------------------------------------75 钢筋打标机---------------------------------------------------------------------------------76 3m直尺-------------------------------------------------------------------------------------77 摆式摩察系数测定仪---------------------------------------------------------------------78 沥青路面渗水试验仪---------------------------------------------------------------------79 电热鼓风干燥箱---------------------------------------------------------------------------80 恒温烘箱------------------------------------------------------------------------------------81 道砟片状规准仪---------------------------------------------------------------------------82道砟筛---------------------------------------------------------------------------------------83 道砟压碎指标仪---------------------------------------------------------------------------84 道砟针状规准仪---------------------------------------------------------------------------85 多功能强度检测仪------------------------------------------------------------------------86 非金属超声检测仪------------------------------------------------------------------------87 混凝土钢筋检测仪------------------------------------------------------------------------88 材料试验机用弯芯------------------------------------------------------------------------89 多功能混凝土钻孔取芯机---------------------------------------------------------------90 双端面磨平机------------------------------------------------------------------------------91 自动切石机---------------------------------------------------------------------------------92 钻孔取样机---------------------------------------------------------------------------------93 玻璃器皿------------------------------------------------------------------------------------94 工作温度计---------------------------------------------------------------------------------95 氯离子含量快速测定仪量值溯源图---------------------------------------------------96 石灰试验筛量值溯源图------------------------------------------------------------------97土工标准筛量值溯源图液塑限联合测定仪量值溯源图电动击实仪量值溯源图路面材料强度试验仪量值溯源图土工环刀量值溯源图CBR试验装置量值溯源图压碎值试验仪量值溯源图洛杉矶磨耗测定仪量值溯源图加速磨光机量值溯源图灌砂筒量值溯源图路面弯沉仪量值溯源图表面振动压实试验仪量值溯源图单杠杆固结仪量值溯源图动力触探仪量值溯源图静力触探仪量值溯源图土壤相对密度仪量值溯源图无侧限试模量值溯源图野外承载板测定仪量值溯源图集料标准筛量值溯源图针片状规准仪量值溯源图砂当量仪量值溯源图细集料棱角性测定仪量值溯源图细集料亚甲蓝试验搅拌装置量值溯源图容量筒量值溯源图电动振筛机量值溯源图勃氏透气比表面积仪量值溯源图水泥细度负压筛析仪量值溯源图水泥净浆搅拌机量值溯源图雷氏水泥沸煮箱量值溯源图行星式水泥胶砂搅拌机量值溯源图ISO水泥胶砂振实台量值溯源图标准恒温恒湿养护箱量值溯源图雷氏夹量值溯源图水泥抗压夹具量值溯源图水泥试验筛量值溯源图游离钙测定仪量值溯源图混凝土振实台量值溯源图混凝土坍落度筒量值溯源图。
