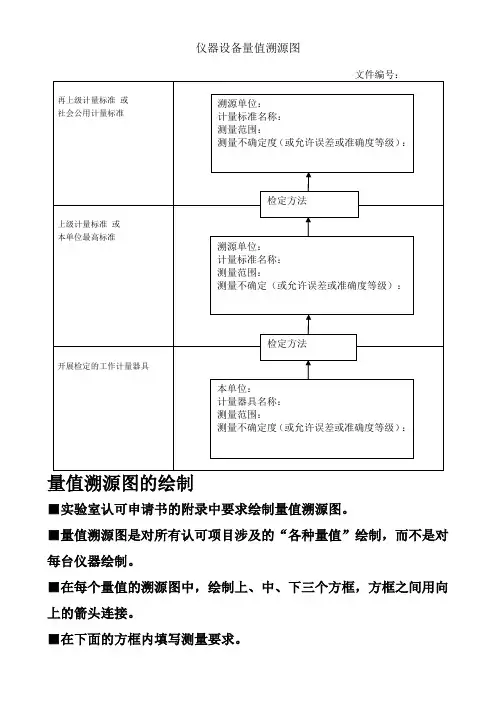

仪器设备量值溯源图量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（～10 000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～）×10-4 mL”。

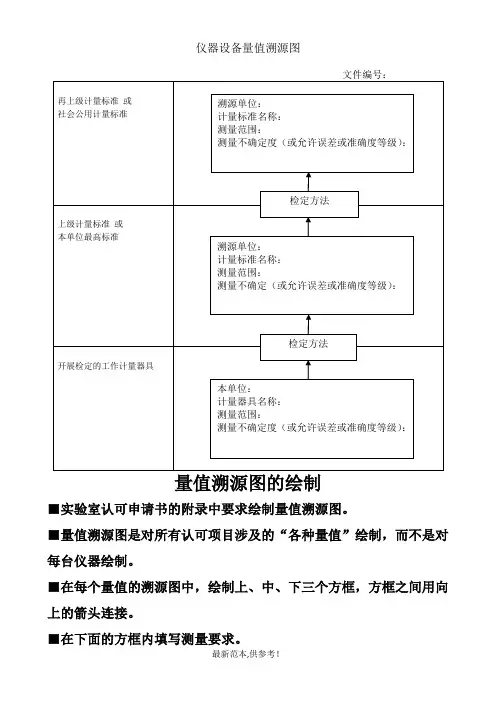

仪器设备量值溯源图量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10 000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。

照射量量值溯源图上级检定机构计量标准本单位计量器具使 用 要 求标 准 照 射 量 计1×10-3～1×10-1 C·kg-1δ=2.0%～3.0%XXX省辐射计量检定站替代法或直接比较法工 作 照 射 量 计3×10-1 C·kg-1δ=3.0%～20.0%XXX检测技术有限公司直接测量测量对象：各种金属材料的探伤测量 测量范围：1×10-3～3×10-1C·kg-1精 度：3.0%～20.0%上级检定机构计量标准标 准 测 力 仪Fm 1～30MNG 0.1 0.3 0.5 R 1×10-33×10-35×10-3 Sb1×10-33×10-35×10-3XXX 计 量 测 试 所本单位计量器具材 料 试 验 机Fm 1～30MNG 0.5 1 2XXX检测技术有限公司使 用 要 求直接测量测量对象：各种金属材料的拉伸的物理试验测量范围：1～30MN准 确 度：0.5%～2.0%校 准上级检定机构计量标准本单位计量器具使 用 要 求b等量块0.5～1000mmU＝（2.0＋12L）XXXX计量所直 接 测 量游 标 卡 尺0～125mm，0.02级XXX检测技术有限公司测量对象：各种材料的长度值 测量范围：0～125mm准 确 度：0.02级直 接 测 量视觉密度量值溯源图上级检定机构计量标准本单位计量器具使 用 要 求黑白标准密度片δ＝0.015国家计量测试中心直接读数法工业用X射线密度计δ＝0.03XXX检测技术有限公司测量对象：射线底片黑度测量范围：D＝1.2～3.5精 度：D＝±0.02直 接 测 量分光光度计量值溯源图上级检定机构计量标准本单位计量器具使 用 要 求光谱中性玻璃滤光片U＝1.0nm干涉滤光片U＝0.5%XXX计量所绝 对 测 量 法可见光分光光度计精度：1级XXX检测技术有限公司测量对象：锰、铜、镍等百分比含量 测量范围：（0.001～3）%精 度：1级直 接 测 量 法热电偶量值溯源图上级检定机构计量标准本单位计量器具使 用 要 求一等标准铂铑10-铂热电偶419.527～1084.62℃ U=0.4～0.6℃XXX司计量所比较法二级工作用廉金属热电偶（不含T型偶）△＝±（12.5℃或0.00075 t℃）XXX检测技术有限公司测量对象：高温场合的温度测量测量范围：0～1100℃直 接 测 量二等标准铂铑10-铂热电偶419.527～1084.62℃ U=0.6～1.0℃XXX计量所比较法一级工作用廉金属热电偶（不含T型偶）△＝±（1.5℃或0.004 t℃）温度量值溯源图上级检定机构计量标准本单位计量器具使 用 要 求二等标准铂电阻温度计83.8058～1234.92KU＝0.003～0.090℃XXX计量所比较法测量对象：中温及高精度的温度测量的场合测量范围：－200～600℃直 接 测 量 法二等标准铂水银温度计－60～300℃0.03～0.24℃XXX计量所工作用铂、铜热电阻－200～800℃△(A)＝±（0.15～0.002|t|）℃△(B)＝±（0.30～0.005|t|）℃XXX检测技术有限公司工作用玻璃液体温度计－60～300℃△＝±（1～0.15）℃XXX检测技术有限公司数字显示仪（温度计）－200～600℃△＝±（0.5～3.0）℃XXX检测技术有限公司低温热电偶－200～400℃△＝±（0.5～3.0）℃XX检测技术有限公司冲击能量值溯源图上级检定机构计量标准村 本单位计量器具使 用 要 求标准冲击块15～300J δo ≤5% δb ≤2.5%/半年 XXX 计量测试所检 定摆锤式冲击试验机15～150J δ1≤10% δ≤±5%XXX 检测技术有限公司测量对象：对金属材料的冲击吸收功 测量范围：15～150J精 度：δ1＝10% δ≤±5%直 接 测 量 法标准物质量值溯源图上级检定机构计量标准本 单 位 计 量 器 具工作基准试剂 （C 二级标准物质） 纯度范围：99.98%～100.05%δ＝0.05%中国计量院或钢铁研究院等单位提供滴定分析法或比较测量法滴定分析标准溶液常量分析 （0.1%～100%）δ＝0.2%XXX 检测技术有限公司滴定分析仪 常量分析 （0.1%～100%）δ＝0.2%XXX 检测技术有限公司质量量值溯源图上级检定机构计量标准村本单位计量器具使 用 要 求F 1级砝码1mg ～5kg △＝±（0.02～2.5mg）XXX 计量所直接加砝码法砝 码 1mg ～200g △＝±0.1mgXXX 检测技术有限公司测量对象：各种材料的质量称量 测量范围：1mg ～200g 测量精度：±0.1mg直 接 测 量 法Ⅲ级分析天平XXX 检测技术有限公司硬度量值溯源图上级检定机构计量标准村 本单位计量器具使 用 要 求标准维氏硬度块硬度范围HV 均匀度 不确定度 ≤225 ≤3.5% 3.1% ＞225～400 ≤2.0% 2.0% ＞400 ≤2.5% 2.4%XXX 计量测试所测 量测量对象：各种金属材料的维氏硬度值 测量范围：20～450HV 不确定度：3.2%～4.0%直 接 测 量 法工作用维氏硬度计硬度范围：20～100HV 不确定度：4.0% 硬度范围：4～450HV 不确定度：3.2%XXX 检测技术有限公司校准超声波探伤仪量值溯源图上级检定机构计量标准本单位计量器具使 用 要 求超声波探伤仪检定装置直接测量测量对象：金属材料的探伤测量 测量范围：（0.5～90）dB 误 差：±1dB/12 dB直 接 测 量 法超声波金属探伤仪测量范围：（0.5～90）dB 示值误差：±1dB/12 dBXXXX检测技术有限公司脉冲函数发生器 测量范围： 0.01HZ～20MHZ 示值误差：±1%示波器 测量范围： （0.01～400）V 示值误差：±3% 标准衰减器 测量范围： （0.1～101）dB 示值误差：±0.5dB国家计量测试中心容量量值溯源图上级检定机构计量标准本 单 位 计 量 器 具使 用 要 求自 动 天 平量程：0.01g～6kg, 0.0001g～200g精度： 0.01级 0.0001级XXX省XXX计量检定站称量法直接测量测量对象：称量测试用溶液测量范围：0.1mL～2000mLB级滴定管1～100mL△＝±(1～0.2)×10-2B级量瓶5～2000mL△＝±(8～0.6)×10-3B级吸管0.1～200mL△＝±(3～0.1)×10-2A级量瓶5～2000mL△＝±(4～0.3)×10-3量 杯5～2000mL△＝±(6～0.7)×10-2量 筒5～2000mL△＝±(1～3)×10-2A级滴定管1～100mL△＝±(5～1)×10-3A级吸管0.1～200mL△＝±(6～0.5)×10-3XXX检测技术有限公司。

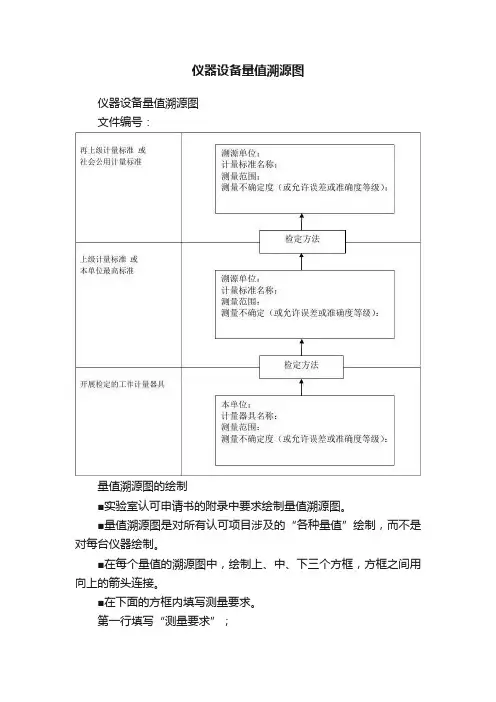

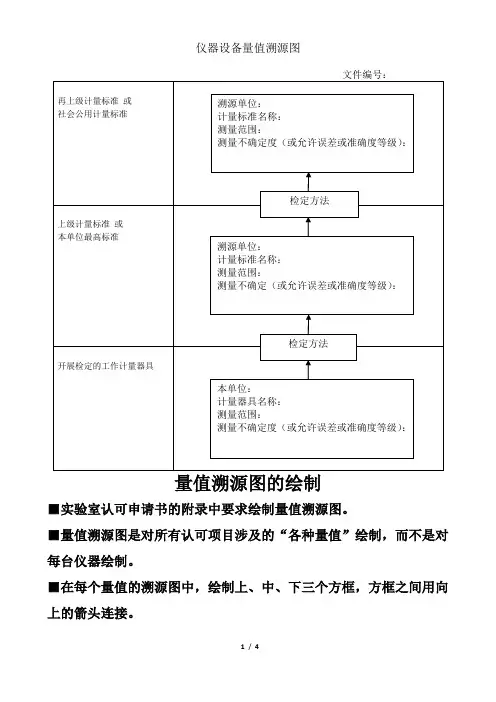

仪器设备量值溯源图仪器设备量值溯源图文件编号：量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。

仪器设备量值溯源图量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。
